Аэромобиль

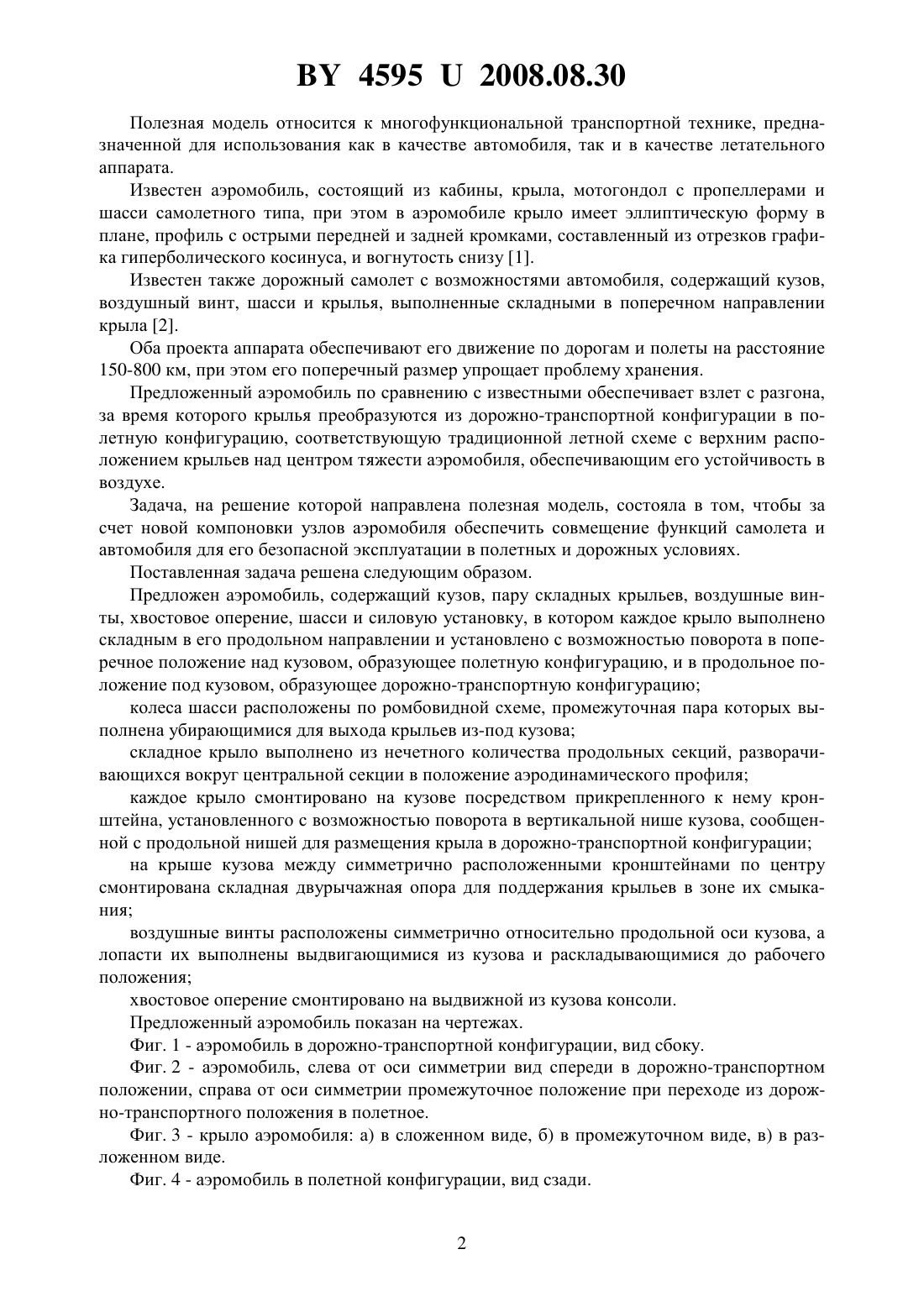

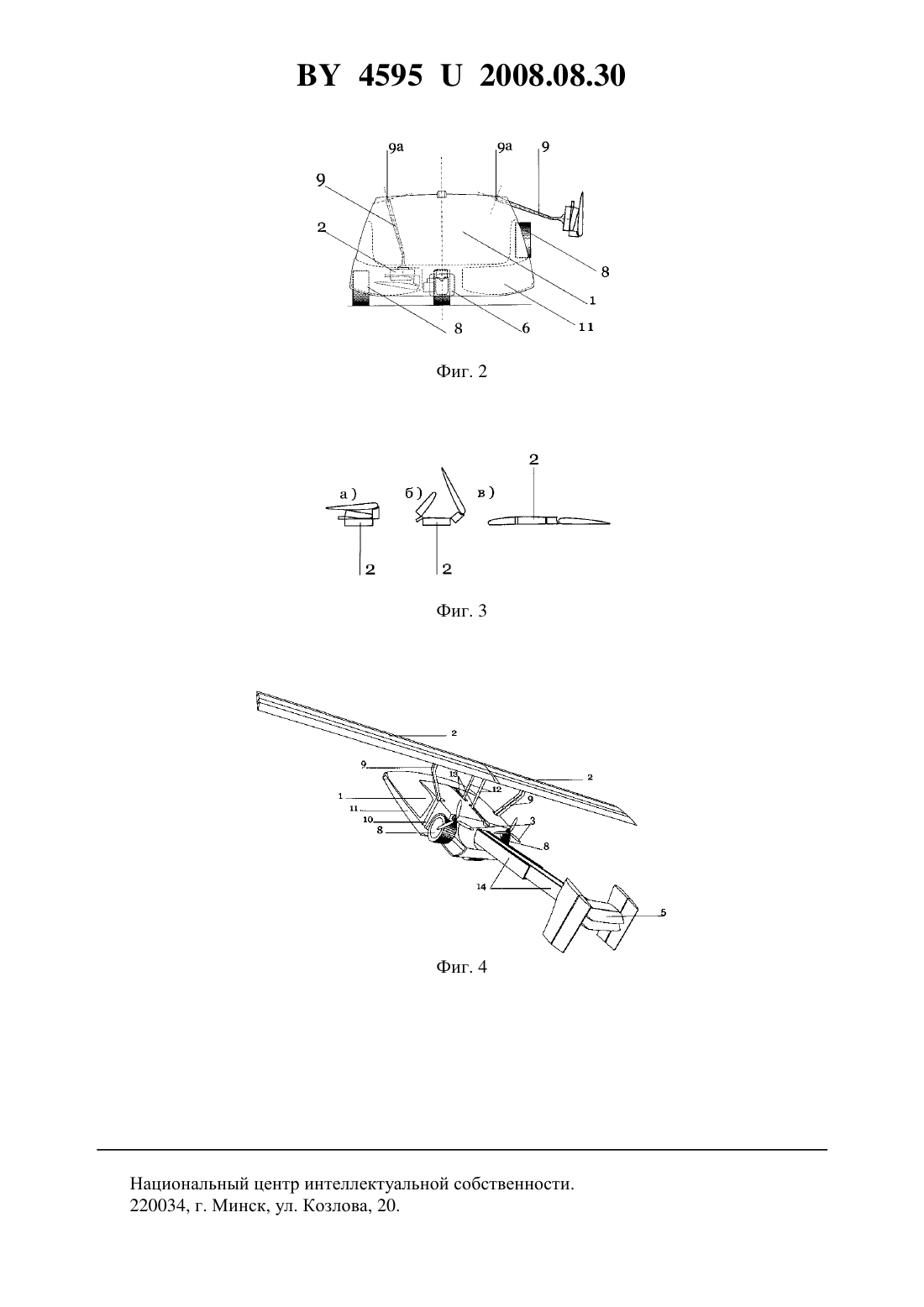

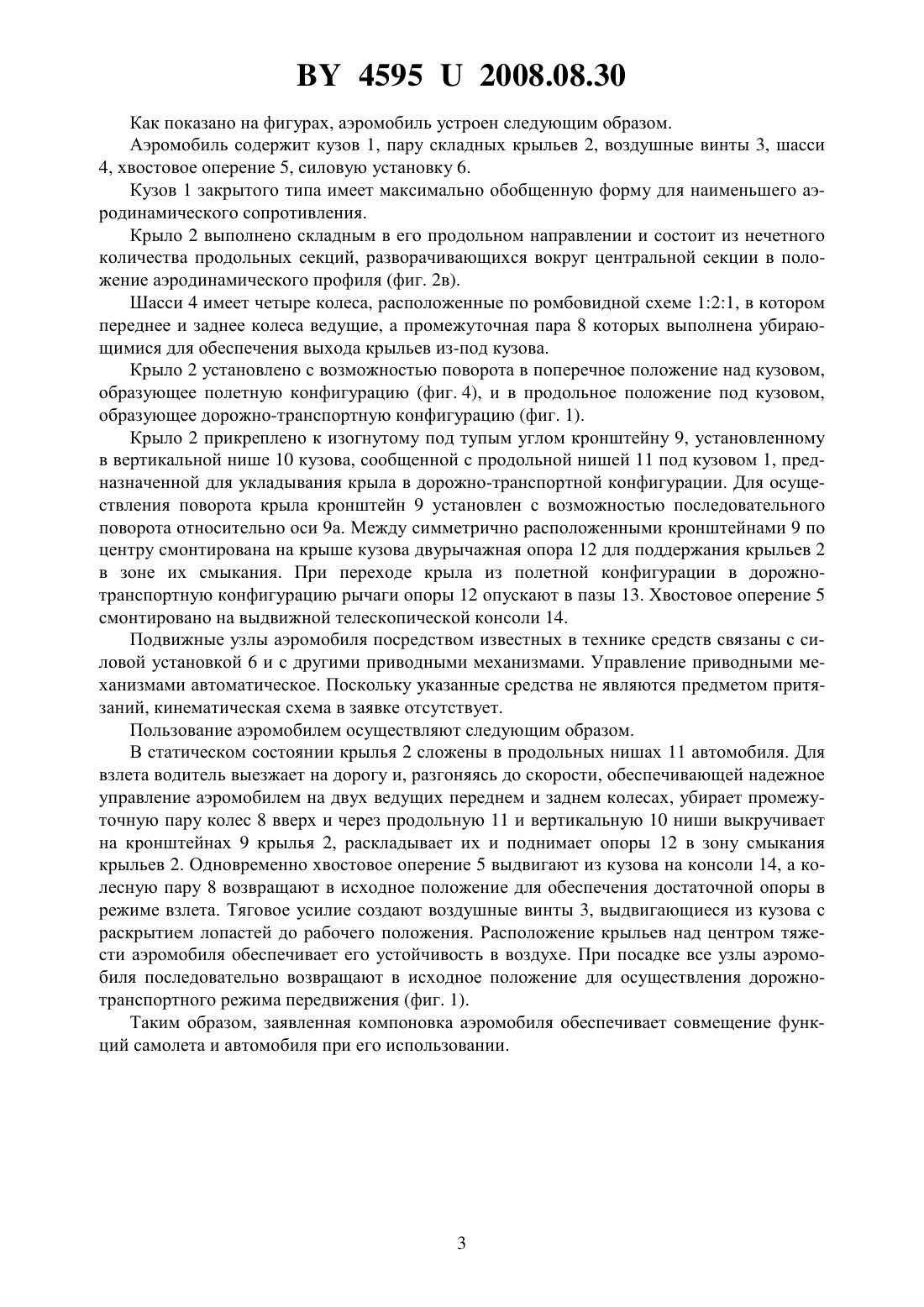

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Герасименко Игорь Яковлевич(72) Автор Герасименко Игорь Яковлевич(73) Патентообладатель Герасименко Игорь Яковлевич(57) 1. Аэромобиль, содержащий кузов, пару складных крыльев, воздушные винты, хвостовое оперение, шасси и силовую установку, отличающийся тем, что каждое крыло выполнено складным в его продольном направлении и установлено с возможностью поворота в поперечное положение над кузовом, образующее полетную конфигурацию, и в продольное положение под кузовом, образующее дорожно-транспортную конфигурацию. 2. Аэромобиль по п. 1, отличающийся тем, что колеса шасси расположены по ромбовидной схеме, промежуточная пара которых выполнена убирающимися для выхода крыльев из-под кузова. 3. Аэромобиль по п. 1 или 2, отличающийся тем, что складное крыло выполнено из нечетного количества продольных секций, разворачивающихся вокруг центральной секции в положение аэродинамического профиля. 4. Аэромобиль по п. 1, отличающийся тем, что каждое крыло смонтировано на кузове посредством прикрепленного к нему кронштейна, установленного с возможностью поворота в вертикальной нише кузова, сообщенной с продольной нишей для размещения крыла в дорожно-транспортной конфигурации. 5. Аэромобиль по п. 4, отличающийся тем, что на крыше кузова между симметрично расположенными кронштейнами по центру смонтирована складная в продольном направлении двурычажная опора для поддержания крыльев в зоне их смыкания. 6. Аэромобиль по п. 1, отличающийся тем, что воздушные винты расположены симметрично относительно продольной оси кузова, а лопасти их выполнены выдвигающимися из кузова и раскладывающимися до рабочего положения. 7. Аэромобиль по п. 1, отличающийся тем, что хвостовое оперение смонтировано на выдвижной из кузова консоли. 45952008.08.30 Полезная модель относится к многофункциональной транспортной технике, предназначенной для использования как в качестве автомобиля, так и в качестве летательного аппарата. Известен аэромобиль, состоящий из кабины, крыла, мотогондол с пропеллерами и шасси самолетного типа, при этом в аэромобиле крыло имеет эллиптическую форму в плане, профиль с острыми передней и задней кромками, составленный из отрезков графика гиперболического косинуса, и вогнутость снизу 1. Известен также дорожный самолет с возможностями автомобиля, содержащий кузов,воздушный винт, шасси и крылья, выполненные складными в поперечном направлении крыла 2. Оба проекта аппарата обеспечивают его движение по дорогам и полеты на расстояние 150-800 км, при этом его поперечный размер упрощает проблему хранения. Предложенный аэромобиль по сравнению с известными обеспечивает взлет с разгона,за время которого крылья преобразуются из дорожно-транспортной конфигурации в полетную конфигурацию, соответствующую традиционной летной схеме с верхним расположением крыльев над центром тяжести аэромобиля, обеспечивающим его устойчивость в воздухе. Задача, на решение которой направлена полезная модель, состояла в том, чтобы за счет новой компоновки узлов аэромобиля обеспечить совмещение функций самолета и автомобиля для его безопасной эксплуатации в полетных и дорожных условиях. Поставленная задача решена следующим образом. Предложен аэромобиль, содержащий кузов, пару складных крыльев, воздушные винты, хвостовое оперение, шасси и силовую установку, в котором каждое крыло выполнено складным в его продольном направлении и установлено с возможностью поворота в поперечное положение над кузовом, образующее полетную конфигурацию, и в продольное положение под кузовом, образующее дорожно-транспортную конфигурацию колеса шасси расположены по ромбовидной схеме, промежуточная пара которых выполнена убирающимися для выхода крыльев из-под кузова складное крыло выполнено из нечетного количества продольных секций, разворачивающихся вокруг центральной секции в положение аэродинамического профиля каждое крыло смонтировано на кузове посредством прикрепленного к нему кронштейна, установленного с возможностью поворота в вертикальной нише кузова, сообщенной с продольной нишей для размещения крыла в дорожно-транспортной конфигурации на крыше кузова между симметрично расположенными кронштейнами по центру смонтирована складная двурычажная опора для поддержания крыльев в зоне их смыкания воздушные винты расположены симметрично относительно продольной оси кузова, а лопасти их выполнены выдвигающимися из кузова и раскладывающимися до рабочего положения хвостовое оперение смонтировано на выдвижной из кузова консоли. Предложенный аэромобиль показан на чертежах. Фиг. 1 - аэромобиль в дорожно-транспортной конфигурации, вид сбоку. Фиг. 2 - аэромобиль, слева от оси симметрии вид спереди в дорожно-транспортном положении, справа от оси симметрии промежуточное положение при переходе из дорожно-транспортного положения в полетное. Фиг. 3 - крыло аэромобиля а) в сложенном виде, б) в промежуточном виде, в) в разложенном виде. Фиг. 4 - аэромобиль в полетной конфигурации, вид сзади. 45952008.08.30 Как показано на фигурах, аэромобиль устроен следующим образом. Аэромобиль содержит кузов 1, пару складных крыльев 2, воздушные винты 3, шасси 4, хвостовое оперение 5, силовую установку 6. Кузов 1 закрытого типа имеет максимально обобщенную форму для наименьшего аэродинамического сопротивления. Крыло 2 выполнено складным в его продольном направлении и состоит из нечетного количества продольных секций, разворачивающихся вокруг центральной секции в положение аэродинамического профиля (фиг. 2 в). Шасси 4 имеет четыре колеса, расположенные по ромбовидной схеме 121, в котором переднее и заднее колеса ведущие, а промежуточная пара 8 которых выполнена убирающимися для обеспечения выхода крыльев из-под кузова. Крыло 2 установлено с возможностью поворота в поперечное положение над кузовом,образующее полетную конфигурацию (фиг. 4), и в продольное положение под кузовом,образующее дорожно-транспортную конфигурацию (фиг. 1). Крыло 2 прикреплено к изогнутому под тупым углом кронштейну 9, установленному в вертикальной нише 10 кузова, сообщенной с продольной нишей 11 под кузовом 1, предназначенной для укладывания крыла в дорожно-транспортной конфигурации. Для осуществления поворота крыла кронштейн 9 установлен с возможностью последовательного поворота относительно оси 9 а. Между симметрично расположенными кронштейнами 9 по центру смонтирована на крыше кузова двурычажная опора 12 для поддержания крыльев 2 в зоне их смыкания. При переходе крыла из полетной конфигурации в дорожнотранспортную конфигурацию рычаги опоры 12 опускают в пазы 13. Хвостовое оперение 5 смонтировано на выдвижной телескопической консоли 14. Подвижные узлы аэромобиля посредством известных в технике средств связаны с силовой установкой 6 и с другими приводными механизмами. Управление приводными механизмами автоматическое. Поскольку указанные средства не являются предметом притязаний, кинематическая схема в заявке отсутствует. Пользование аэромобилем осуществляют следующим образом. В статическом состоянии крылья 2 сложены в продольных нишах 11 автомобиля. Для взлета водитель выезжает на дорогу и, разгоняясь до скорости, обеспечивающей надежное управление аэромобилем на двух ведущих переднем и заднем колесах, убирает промежуточную пару колес 8 вверх и через продольную 11 и вертикальную 10 ниши выкручивает на кронштейнах 9 крылья 2, раскладывает их и поднимает опоры 12 в зону смыкания крыльев 2. Одновременно хвостовое оперение 5 выдвигают из кузова на консоли 14, а колесную пару 8 возвращают в исходное положение для обеспечения достаточной опоры в режиме взлета. Тяговое усилие создают воздушные винты 3, выдвигающиеся из кузова с раскрытием лопастей до рабочего положения. Расположение крыльев над центром тяжести аэромобиля обеспечивает его устойчивость в воздухе. При посадке все узлы аэромобиля последовательно возвращают в исходное положение для осуществления дорожнотранспортного режима передвижения (фиг. 1). Таким образом, заявленная компоновка аэромобиля обеспечивает совмещение функций самолета и автомобиля при его использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
