Мусоровоз

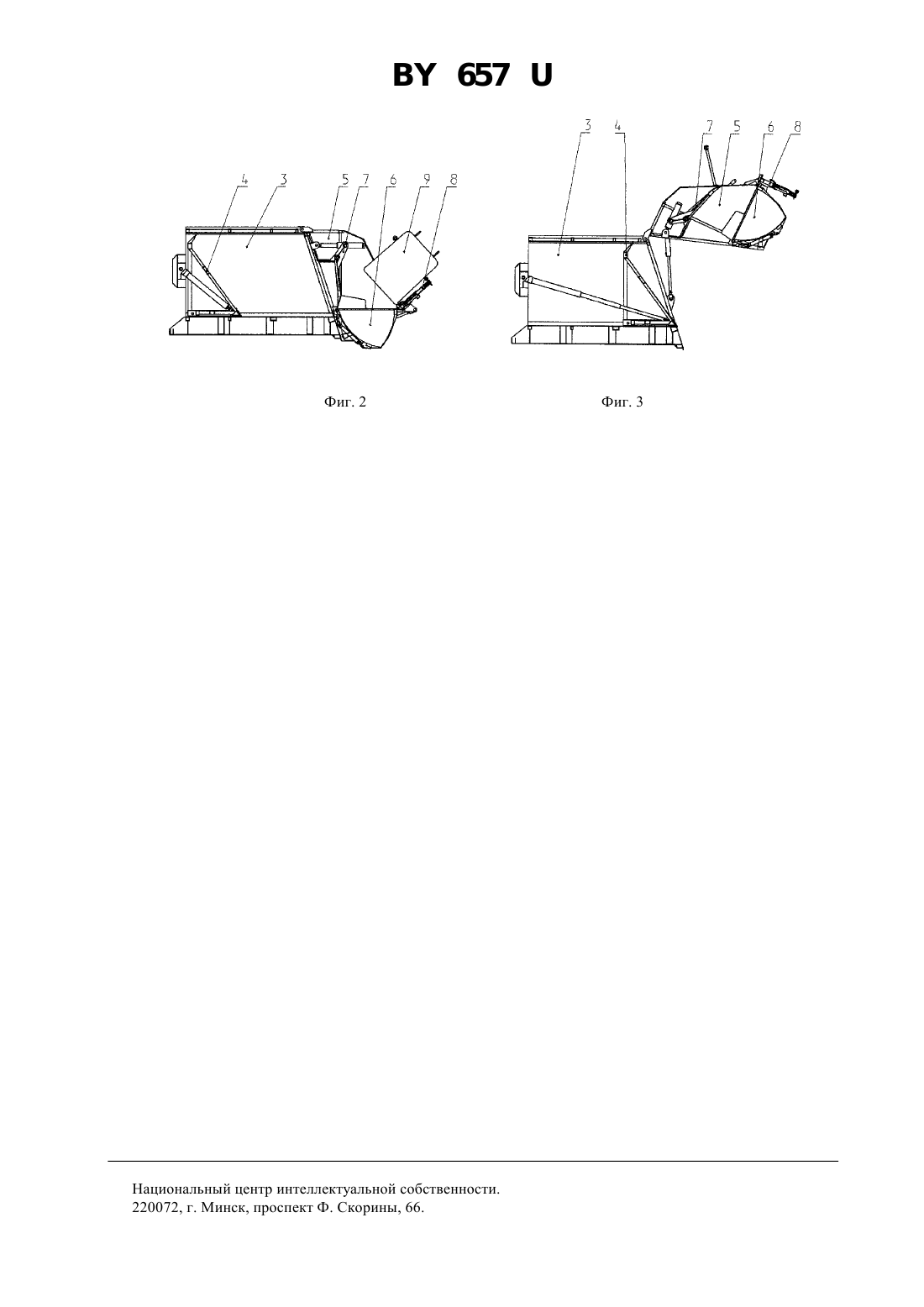

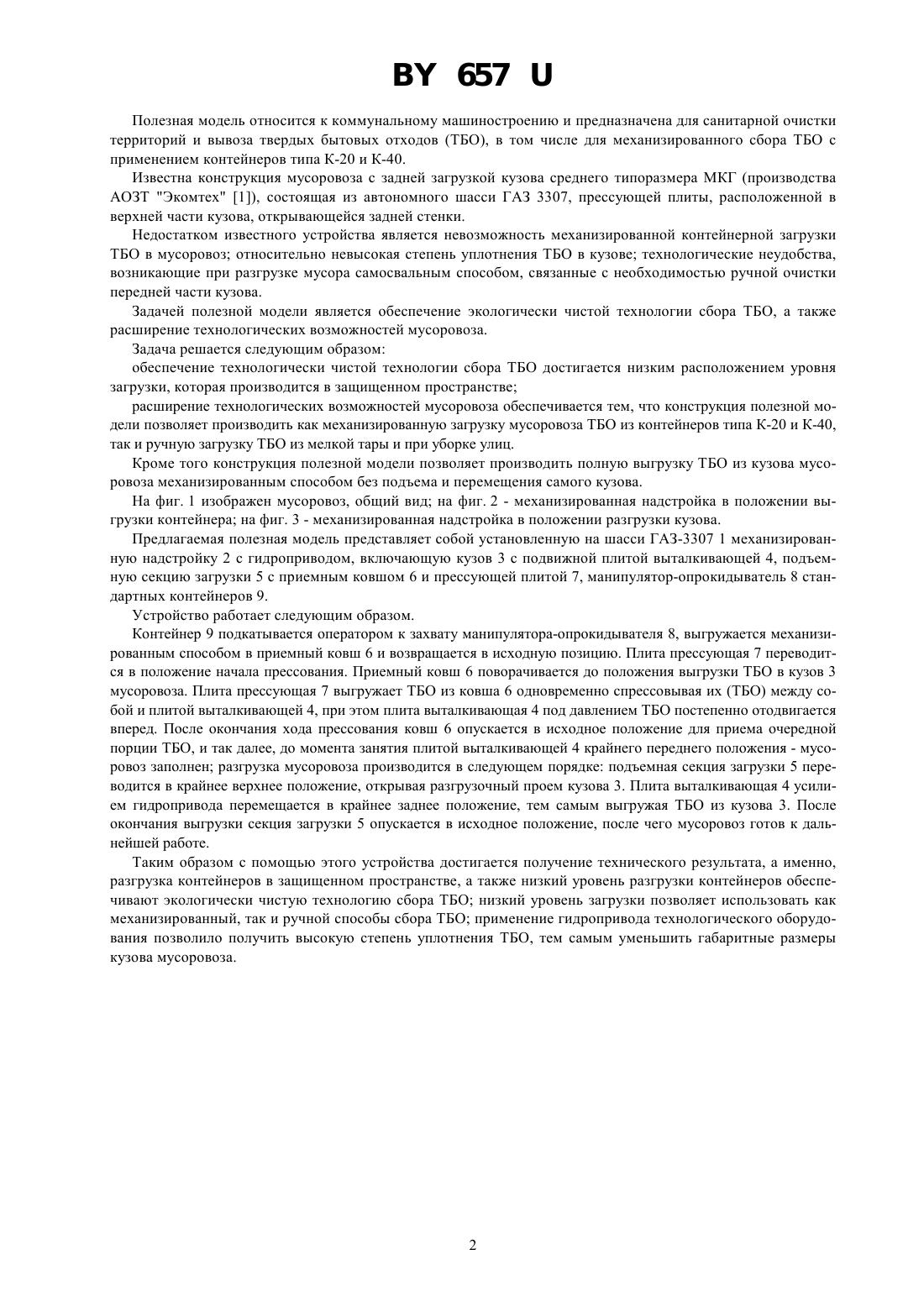

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Могилевский завод транспортного машиностроения Могилевтрансмаш(73) Патентообладатель Республиканское унитарное предприятие Могилевский завод транспортного машиностроения Могилевтрансмаш(57) 1. Мусоровоз, состоящий из автомобильного шасси, механизированной технологической надстройки с гидроприводом, включающей кузов с плитой выталкивающей, подъемной секции загрузки с приемным ковшом, прессующей плитой и манипулятором, отличающийся тем, что приемный ковш и прессующая плита установлены в неподвижных опорах вращения таким образом, что при прессовании удаленная кромка плиты прессующей отслеживает контур передней стенки ковша. 2. Мусоровоз по п. 1, отличающийся тем, что выгрузка кузова производится перемещением плиты выталкивающей при поднятой секции загрузки в освободившийся проем кузова. 657 Полезная модель относится к коммунальному машиностроению и предназначена для санитарной очистки территорий и вывоза твердых бытовых отходов (ТБО), в том числе для механизированного сбора ТБО с применением контейнеров типа К-20 и К-40. Известна конструкция мусоровоза с задней загрузкой кузова среднего типоразмера МКГ (производства АОЗТ Экомтех 1), состоящая из автономного шасси ГАЗ 3307, прессующей плиты, расположенной в верхней части кузова, открывающейся задней стенки. Недостатком известного устройства является невозможность механизированной контейнерной загрузки ТБО в мусоровоз относительно невысокая степень уплотнения ТБО в кузове технологические неудобства,возникающие при разгрузке мусора самосвальным способом, связанные с необходимостью ручной очистки передней части кузова. Задачей полезной модели является обеспечение экологически чистой технологии сбора ТБО, а также расширение технологических возможностей мусоровоза. Задача решается следующим образом обеспечение технологически чистой технологии сбора ТБО достигается низким расположением уровня загрузки, которая производится в защищенном пространстве расширение технологических возможностей мусоровоза обеспечивается тем, что конструкция полезной модели позволяет производить как механизированную загрузку мусоровоза ТБО из контейнеров типа К-20 и К-40,так и ручную загрузку ТБО из мелкой тары и при уборке улиц. Кроме того конструкция полезной модели позволяет производить полную выгрузку ТБО из кузова мусоровоза механизированным способом без подъема и перемещения самого кузова. На фиг. 1 изображен мусоровоз, общий вид на фиг. 2 - механизированная надстройка в положении выгрузки контейнера на фиг. 3 - механизированная надстройка в положении разгрузки кузова. Предлагаемая полезная модель представляет собой установленную на шасси ГАЗ-3307 1 механизированную надстройку 2 с гидроприводом, включающую кузов 3 с подвижной плитой выталкивающей 4, подъемную секцию загрузки 5 с приемным ковшом 6 и прессующей плитой 7, манипулятор-опрокидыватель 8 стандартных контейнеров 9. Устройство работает следующим образом. Контейнер 9 подкатывается оператором к захвату манипулятора-опрокидывателя 8, выгружается механизированным способом в приемный ковш 6 и возвращается в исходную позицию. Плита прессующая 7 переводится в положение начала прессования. Приемный ковш 6 поворачивается до положения выгрузки ТБО в кузов 3 мусоровоза. Плита прессующая 7 выгружает ТБО из ковша 6 одновременно спрессовывая их (ТБО) между собой и плитой выталкивающей 4, при этом плита выталкивающая 4 под давлением ТБО постепенно отодвигается вперед. После окончания хода прессования ковш 6 опускается в исходное положение для приема очередной порции ТБО, и так далее, до момента занятия плитой выталкивающей 4 крайнего переднего положения - мусоровоз заполнен разгрузка мусоровоза производится в следующем порядке подъемная секция загрузки 5 переводится в крайнее верхнее положение, открывая разгрузочный проем кузова 3. Плита выталкивающая 4 усилием гидропривода перемещается в крайнее заднее положение, тем самым выгружая ТБО из кузова 3. После окончания выгрузки секция загрузки 5 опускается в исходное положение, после чего мусоровоз готов к дальнейшей работе. Таким образом с помощью этого устройства достигается получение технического результата, а именно,разгрузка контейнеров в защищенном пространстве, а также низкий уровень разгрузки контейнеров обеспечивают экологически чистую технологию сбора ТБО низкий уровень загрузки позволяет использовать как механизированный, так и ручной способы сбора ТБО применение гидропривода технологического оборудования позволило получить высокую степень уплотнения ТБО, тем самым уменьшить габаритные размеры кузова мусоровоза. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
