Утепляющая оболочка здания

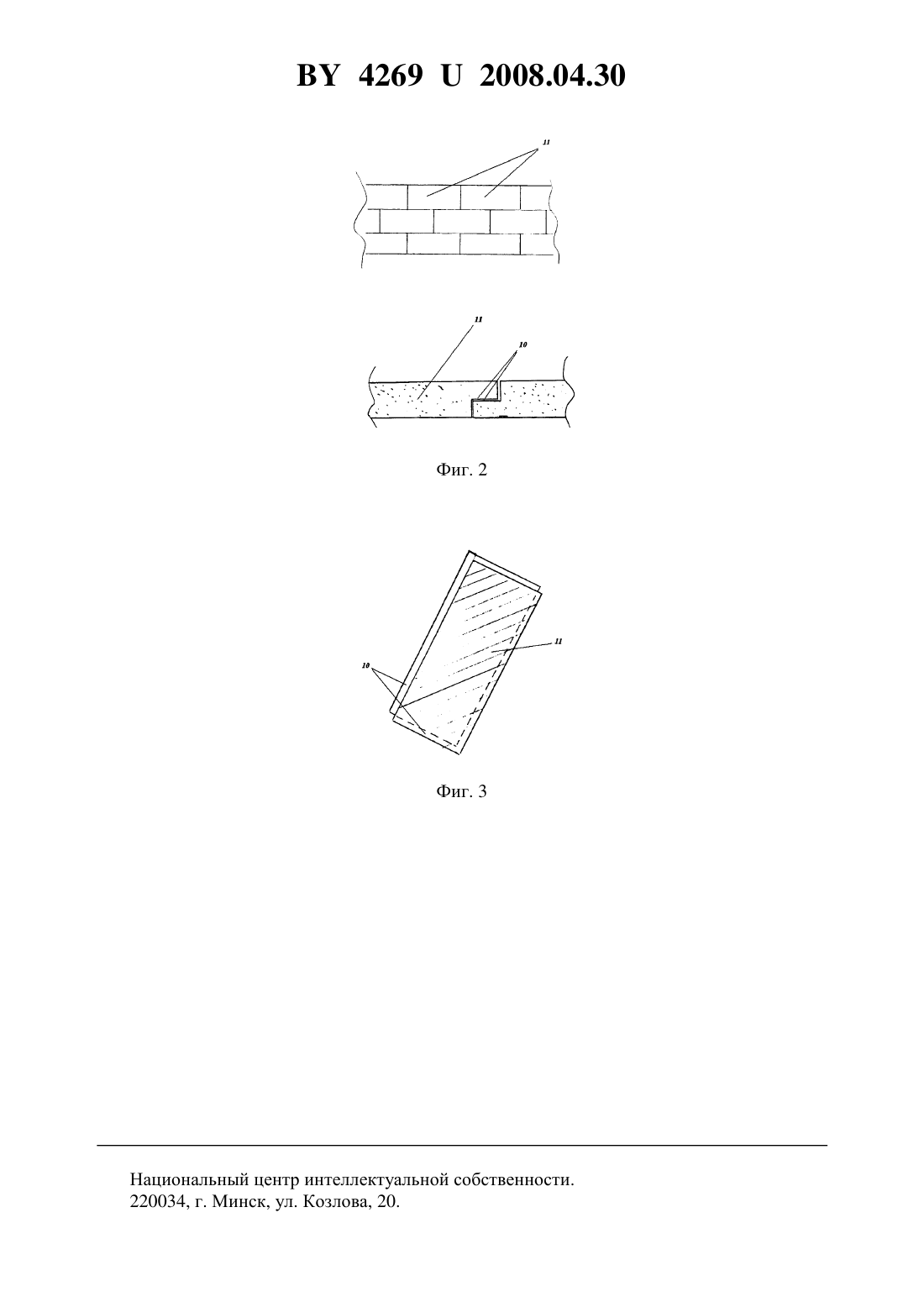

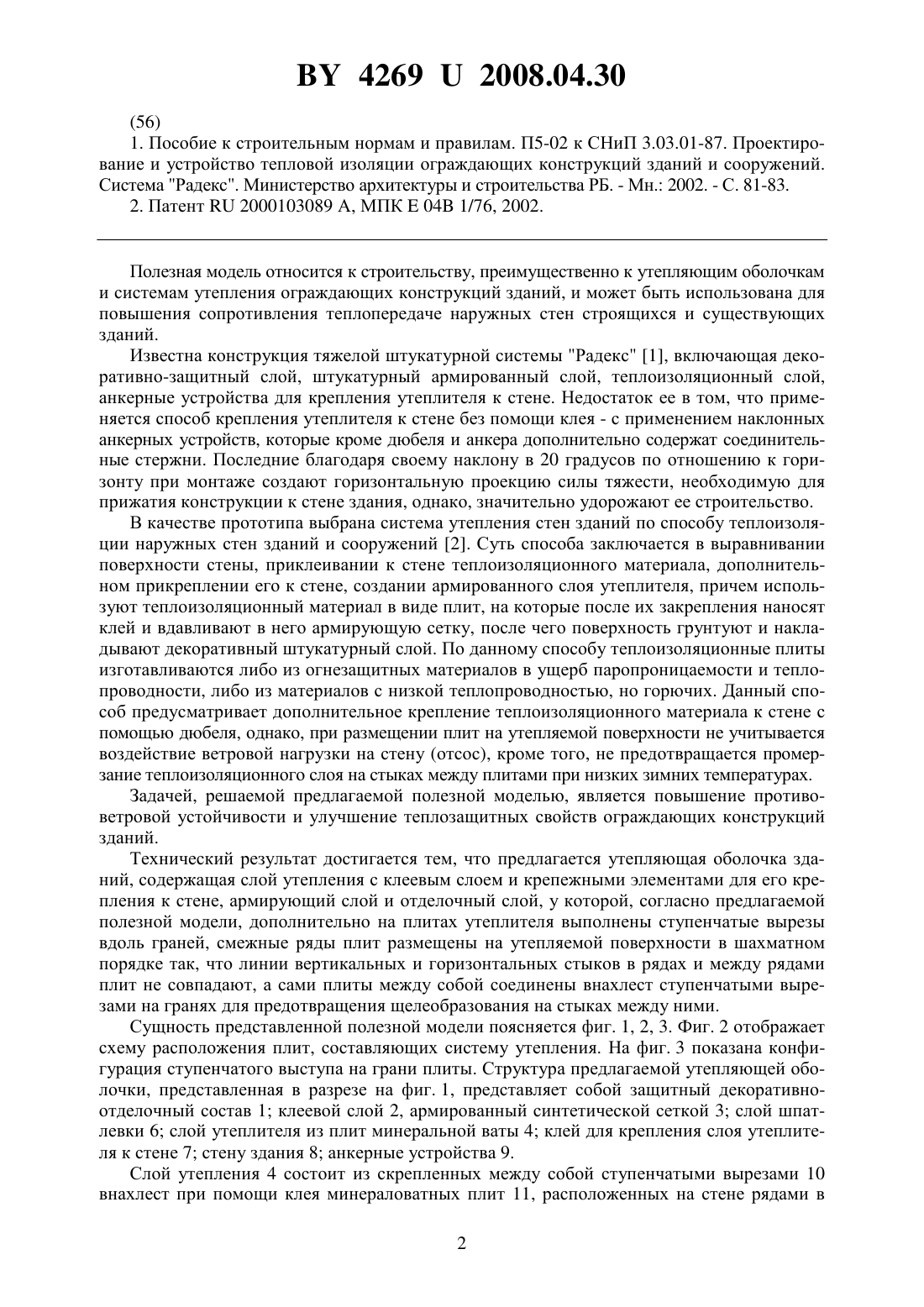

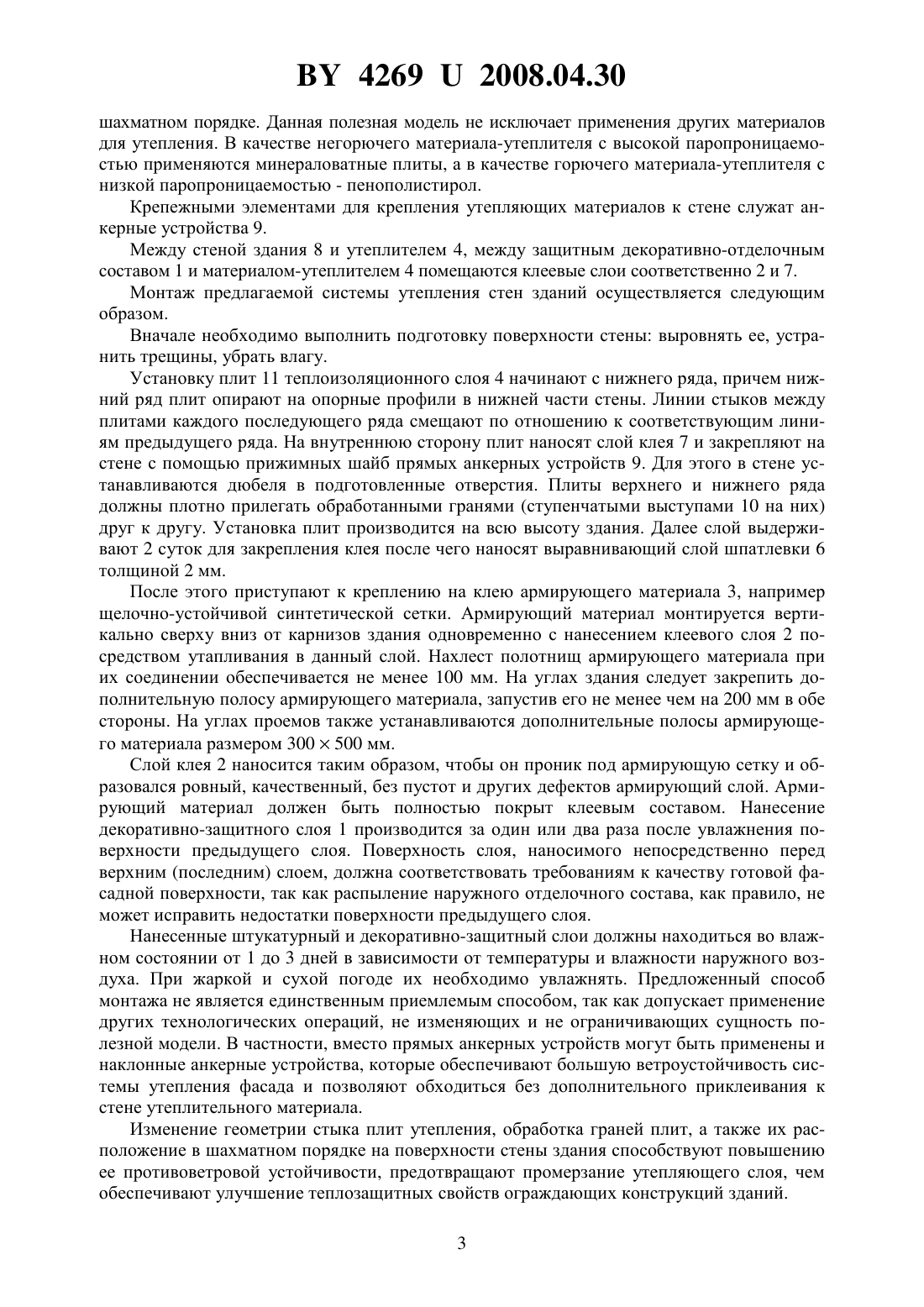

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС им. Атаева С.С.(72) Авторы Пилипенко Владимир Митрофанович Пашков Александр Петрович Кузьмичев Роман Владимирович Зизов Виталий Викторович(73) Патентообладатель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС им. Атаева С.С.(57) Утепляющая оболочка здания, содержащая слой утепления с крепежными элементами для его крепления к стене с клеевым слоем или без клеевого слоя, армирующий слой и отделочный слой, отличающаяся тем, что дополнительно на плитах утеплителя выполнены ступенчатые вырезы вдоль граней, смежные ряды плит размещены на утепляемой поверхности в шахматном порядке так, что линии вертикальных и горизонтальных стыков в рядах и между рядами плит не совпадают, а сами плиты между собой соединены внахлест ступенчатыми вырезами на гранях для предотвращения щелеобразования на стыках между ними.(56) 1. Пособие к строительным нормам и правилам. П 5-02 к СНиП 3.03.01-87. Проектирование и устройство тепловой изоляции ограждающих конструкций зданий и сооружений. Система Радекс. Министерство архитектуры и строительства РБ. - Мн. 2002. - С. 81-83. 2. Патент 2000103089 А, МПК 04 1/76, 2002. Полезная модель относится к строительству, преимущественно к утепляющим оболочкам и системам утепления ограждающих конструкций зданий, и может быть использована для повышения сопротивления теплопередаче наружных стен строящихся и существующих зданий. Известна конструкция тяжелой штукатурной системы Радекс 1, включающая декоративно-защитный слой, штукатурный армированный слой, теплоизоляционный слой,анкерные устройства для крепления утеплителя к стене. Недостаток ее в том, что применяется способ крепления утеплителя к стене без помощи клея - с применением наклонных анкерных устройств, которые кроме дюбеля и анкера дополнительно содержат соединительные стержни. Последние благодаря своему наклону в 20 градусов по отношению к горизонту при монтаже создают горизонтальную проекцию силы тяжести, необходимую для прижатия конструкции к стене здания, однако, значительно удорожают ее строительство. В качестве прототипа выбрана система утепления стен зданий по способу теплоизоляции наружных стен зданий и сооружений 2. Суть способа заключается в выравнивании поверхности стены, приклеивании к стене теплоизоляционного материала, дополнительном прикреплении его к стене, создании армированного слоя утеплителя, причем используют теплоизоляционный материал в виде плит, на которые после их закрепления наносят клей и вдавливают в него армирующую сетку, после чего поверхность грунтуют и накладывают декоративный штукатурный слой. По данному способу теплоизоляционные плиты изготавливаются либо из огнезащитных материалов в ущерб паропроницаемости и теплопроводности, либо из материалов с низкой теплопроводностью, но горючих. Данный способ предусматривает дополнительное крепление теплоизоляционного материала к стене с помощью дюбеля, однако, при размещении плит на утепляемой поверхности не учитывается воздействие ветровой нагрузки на стену (отсос), кроме того, не предотвращается промерзание теплоизоляционного слоя на стыках между плитами при низких зимних температурах. Задачей, решаемой предлагаемой полезной моделью, является повышение противоветровой устойчивости и улучшение теплозащитных свойств ограждающих конструкций зданий. Технический результат достигается тем, что предлагается утепляющая оболочка зданий, содержащая слой утепления с клеевым слоем и крепежными элементами для его крепления к стене, армирующий слой и отделочный слой, у которой, согласно предлагаемой полезной модели, дополнительно на плитах утеплителя выполнены ступенчатые вырезы вдоль граней, смежные ряды плит размещены на утепляемой поверхности в шахматном порядке так, что линии вертикальных и горизонтальных стыков в рядах и между рядами плит не совпадают, а сами плиты между собой соединены внахлест ступенчатыми вырезами на гранях для предотвращения щелеобразования на стыках между ними. Сущность представленной полезной модели поясняется фиг. 1, 2, 3. Фиг. 2 отображает схему расположения плит, составляющих систему утепления. На фиг. 3 показана конфигурация ступенчатого выступа на грани плиты. Структура предлагаемой утепляющей оболочки, представленная в разрезе на фиг. 1, представляет собой защитный декоративноотделочный состав 1 клеевой слой 2, армированный синтетической сеткой 3 слой шпатлевки 6 слой утеплителя из плит минеральной ваты 4 клей для крепления слоя утеплителя к стене 7 стену здания 8 анкерные устройства 9. Слой утепления 4 состоит из скрепленных между собой ступенчатыми вырезами 10 внахлест при помощи клея минераловатных плит 11, расположенных на стене рядами в 2 42692008.04.30 шахматном порядке. Данная полезная модель не исключает применения других материалов для утепления. В качестве негорючего материала-утеплителя с высокой паропроницаемостью применяются минераловатные плиты, а в качестве горючего материала-утеплителя с низкой паропроницаемостью - пенополистирол. Крепежными элементами для крепления утепляющих материалов к стене служат анкерные устройства 9. Между стеной здания 8 и утеплителем 4, между защитным декоративно-отделочным составом 1 и материалом-утеплителем 4 помещаются клеевые слои соответственно 2 и 7. Монтаж предлагаемой системы утепления стен зданий осуществляется следующим образом. Вначале необходимо выполнить подготовку поверхности стены выровнять ее, устранить трещины, убрать влагу. Установку плит 11 теплоизоляционного слоя 4 начинают с нижнего ряда, причем нижний ряд плит опирают на опорные профили в нижней части стены. Линии стыков между плитами каждого последующего ряда смещают по отношению к соответствующим линиям предыдущего ряда. На внутреннюю сторону плит наносят слой клея 7 и закрепляют на стене с помощью прижимных шайб прямых анкерных устройств 9. Для этого в стене устанавливаются дюбеля в подготовленные отверстия. Плиты верхнего и нижнего ряда должны плотно прилегать обработанными гранями (ступенчатыми выступами 10 на них) друг к другу. Установка плит производится на всю высоту здания. Далее слой выдерживают 2 суток для закрепления клея после чего наносят выравнивающий слой шпатлевки 6 толщиной 2 мм. После этого приступают к креплению на клею армирующего материала 3, например щелочно-устойчивой синтетической сетки. Армирующий материал монтируется вертикально сверху вниз от карнизов здания одновременно с нанесением клеевого слоя 2 посредством утапливания в данный слой. Нахлест полотнищ армирующего материала при их соединении обеспечивается не менее 100 мм. На углах здания следует закрепить дополнительную полосу армирующего материала, запустив его не менее чем на 200 мм в обе стороны. На углах проемов также устанавливаются дополнительные полосы армирующего материала размером 300500 мм. Слой клея 2 наносится таким образом, чтобы он проник под армирующую сетку и образовался ровный, качественный, без пустот и других дефектов армирующий слой. Армирующий материал должен быть полностью покрыт клеевым составом. Нанесение декоративно-защитного слоя 1 производится за один или два раза после увлажнения поверхности предыдущего слоя. Поверхность слоя, наносимого непосредственно перед верхним (последним) слоем, должна соответствовать требованиям к качеству готовой фасадной поверхности, так как распыление наружного отделочного состава, как правило, не может исправить недостатки поверхности предыдущего слоя. Нанесенные штукатурный и декоративно-защитный слои должны находиться во влажном состоянии от 1 до 3 дней в зависимости от температуры и влажности наружного воздуха. При жаркой и сухой погоде их необходимо увлажнять. Предложенный способ монтажа не является единственным приемлемым способом, так как допускает применение других технологических операций, не изменяющих и не ограничивающих сущность полезной модели. В частности, вместо прямых анкерных устройств могут быть применены и наклонные анкерные устройства, которые обеспечивают большую ветроустойчивость системы утепления фасада и позволяют обходиться без дополнительного приклеивания к стене утеплительного материала. Изменение геометрии стыка плит утепления, обработка граней плит, а также их расположение в шахматном порядке на поверхности стены здания способствуют повышению ее противоветровой устойчивости, предотвращают промерзание утепляющего слоя, чем обеспечивают улучшение теплозащитных свойств ограждающих конструкций зданий. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
