Система теплоизоляции зданий и сооружений

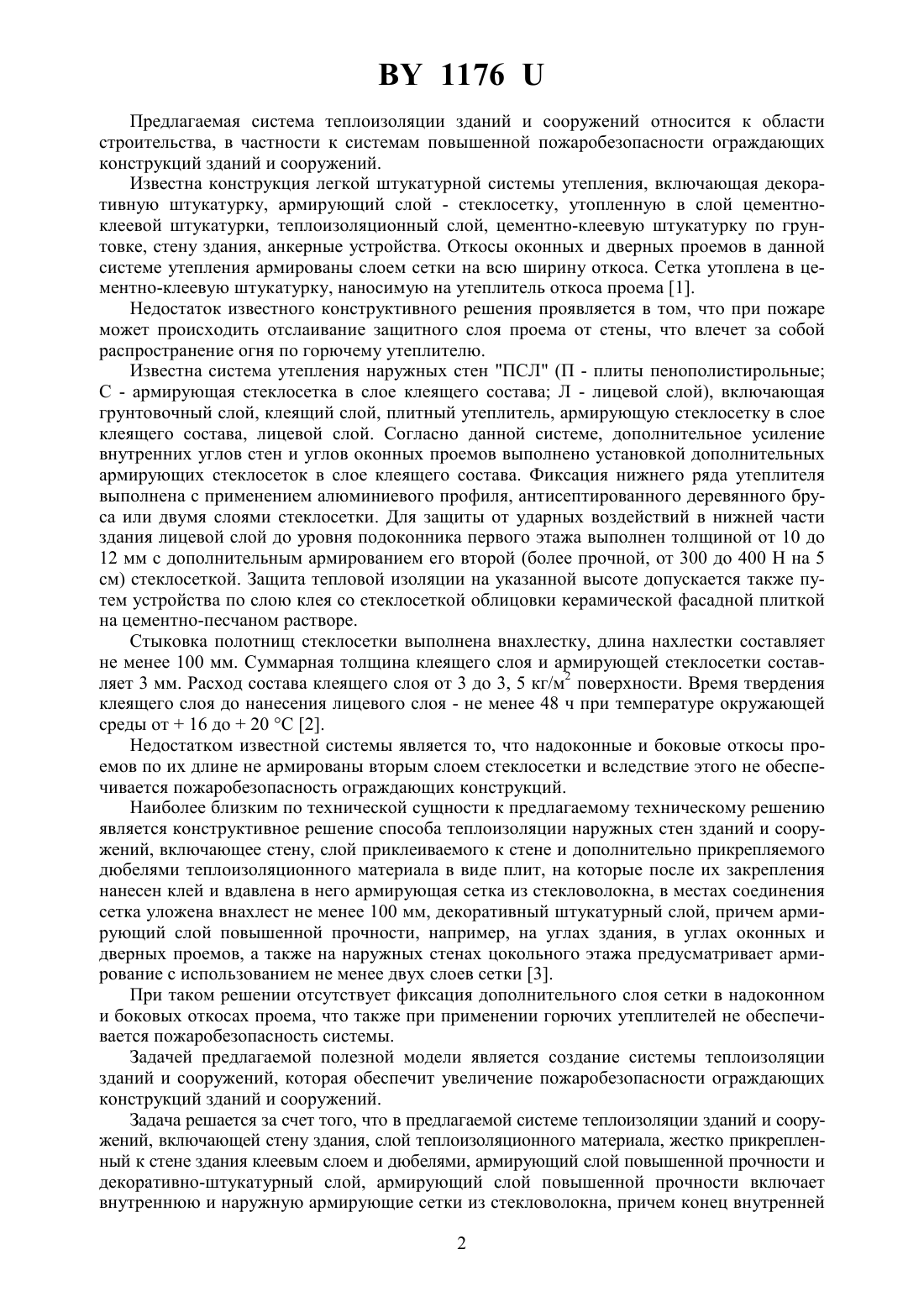

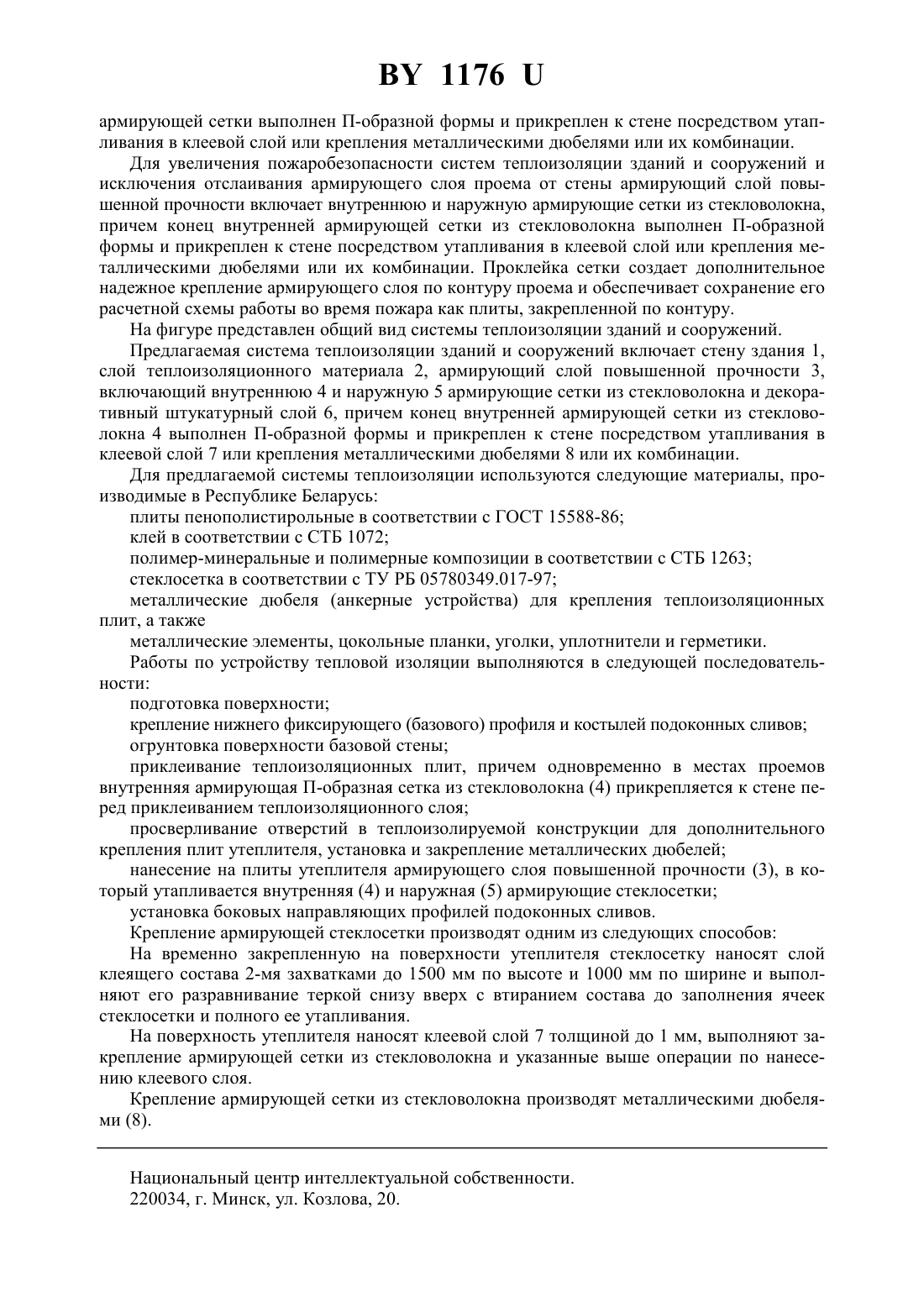

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ТЕПЛОИЗОЛЯЦИИ ЗДАНИЙ И СООРУЖЕНИЙ(71) Заявитель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие ИНСТИТУТ НИПТИС(72) Авторы Борвонов Виктор Алексеевич Пилипенко Владимир Митрофанович Пашков Александр Петрович Кузьмичев Роман Владимирович(73) Патентообладатель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие ИНСТИТУТ НИПТИС(57) Система теплоизоляции зданий и сооружений, включающая стену здания, слой теплоизоляционного материала, жестко прикрепленный к стене здания клеевым слоем и металлическими дюбелями, армирующий слой повышенной прочности и декоративно-штукатурный слой, отличающаяся тем, что армирующий слой повышенной прочности включает внутреннюю и наружную армирующие сетки из стекловолокна, причем конец внутренней армирующей сетки выполнен П-образной формы и прикреплен к стене посредством утапливания в клеевой слой или крепления металлическими дюбелями или их комбинации.(56) 1. Проектирование и устройство тепловой изоляции ограждающих конструкций зданий и сооружений. Система утепления Гента-Кнауф. - Мн., 2001. 2. Устройство тепловой изоляции ограждающих конструкций зданий и сооружений. Система ПСЛ. Пособие 2.04.02-96 к СНИП 3.03.01-87. - Мн., 1996. 3. РФ 2000103089 А, МПК 7 Е 04 В 1/76, 2002. 1176 Предлагаемая система теплоизоляции зданий и сооружений относится к области строительства, в частности к системам повышенной пожаробезопасности ограждающих конструкций зданий и сооружений. Известна конструкция легкой штукатурной системы утепления, включающая декоративную штукатурку, армирующий слой - стеклосетку, утопленную в слой цементноклеевой штукатурки, теплоизоляционный слой, цементно-клеевую штукатурку по грунтовке, стену здания, анкерные устройства. Откосы оконных и дверных проемов в данной системе утепления армированы слоем сетки на всю ширину откоса. Сетка утоплена в цементно-клеевую штукатурку, наносимую на утеплитель откоса проема 1. Недостаток известного конструктивного решения проявляется в том, что при пожаре может происходить отслаивание защитного слоя проема от стены, что влечет за собой распространение огня по горючему утеплителю. Известна система утепления наружных стен ПСЛ (П - плиты пенополистирольные С - армирующая стеклосетка в слое клеящего состава Л - лицевой слой), включающая грунтовочный слой, клеящий слой, плитный утеплитель, армирующую стеклосетку в слое клеящего состава, лицевой слой. Согласно данной системе, дополнительное усиление внутренних углов стен и углов оконных проемов выполнено установкой дополнительных армирующих стеклосеток в слое клеящего состава. Фиксация нижнего ряда утеплителя выполнена с применением алюминиевого профиля, антисептированного деревянного бруса или двумя слоями стеклосетки. Для защиты от ударных воздействий в нижней части здания лицевой слой до уровня подоконника первого этажа выполнен толщиной от 10 до 12 мм с дополнительным армированием его второй (более прочной, от 300 до 400 Н на 5 см) стеклосеткой. Защита тепловой изоляции на указанной высоте допускается также путем устройства по слою клея со стеклосеткой облицовки керамической фасадной плиткой на цементно-песчаном растворе. Стыковка полотнищ стеклосетки выполнена внахлестку, длина нахлестки составляет не менее 100 мм. Суммарная толщина клеящего слоя и армирующей стеклосетки составляет 3 мм. Расход состава клеящего слоя от 3 до 3, 5 кг/м 2 поверхности. Время твердения клеящего слоя до нанесения лицевого слоя - не менее 48 ч при температуре окружающей среды от 16 до 20 С 2. Недостатком известной системы является то, что надоконные и боковые откосы проемов по их длине не армированы вторым слоем стеклосетки и вследствие этого не обеспечивается пожаробезопасность ограждающих конструкций. Наиболее близким по технической сущности к предлагаемому техническому решению является конструктивное решение способа теплоизоляции наружных стен зданий и сооружений, включающее стену, слой приклеиваемого к стене и дополнительно прикрепляемого дюбелями теплоизоляционного материала в виде плит, на которые после их закрепления нанесен клей и вдавлена в него армирующая сетка из стекловолокна, в местах соединения сетка уложена внахлест не менее 100 мм, декоративный штукатурный слой, причем армирующий слой повышенной прочности, например, на углах здания, в углах оконных и дверных проемов, а также на наружных стенах цокольного этажа предусматривает армирование с использованием не менее двух слоев сетки 3. При таком решении отсутствует фиксация дополнительного слоя сетки в надоконном и боковых откосах проема, что также при применении горючих утеплителей не обеспечивается пожаробезопасность системы. Задачей предлагаемой полезной модели является создание системы теплоизоляции зданий и сооружений, которая обеспечит увеличение пожаробезопасности ограждающих конструкций зданий и сооружений. Задача решается за счет того, что в предлагаемой системе теплоизоляции зданий и сооружений, включающей стену здания, слой теплоизоляционного материала, жестко прикрепленный к стене здания клеевым слоем и дюбелями, армирующий слой повышенной прочности и декоративно-штукатурный слой, армирующий слой повышенной прочности включает внутреннюю и наружную армирующие сетки из стекловолокна, причем конец внутренней 2 1176 армирующей сетки выполнен П-образной формы и прикреплен к стене посредством утапливания в клеевой слой или крепления металлическими дюбелями или их комбинации. Для увеличения пожаробезопасности систем теплоизоляции зданий и сооружений и исключения отслаивания армирующего слоя проема от стены армирующий слой повышенной прочности включает внутреннюю и наружную армирующие сетки из стекловолокна,причем конец внутренней армирующей сетки из стекловолокна выполнен П-образной формы и прикреплен к стене посредством утапливания в клеевой слой или крепления металлическими дюбелями или их комбинации. Проклейка сетки создает дополнительное надежное крепление армирующего слоя по контуру проема и обеспечивает сохранение его расчетной схемы работы во время пожара как плиты, закрепленной по контуру. На фигуре представлен общий вид системы теплоизоляции зданий и сооружений. Предлагаемая система теплоизоляции зданий и сооружений включает стену здания 1,слой теплоизоляционного материала 2, армирующий слой повышенной прочности 3,включающий внутреннюю 4 и наружную 5 армирующие сетки из стекловолокна и декоративный штукатурный слой 6, причем конец внутренней армирующей сетки из стекловолокна 4 выполнен П-образной формы и прикреплен к стене посредством утапливания в клеевой слой 7 или крепления металлическими дюбелями 8 или их комбинации. Для предлагаемой системы теплоизоляции используются следующие материалы, производимые в Республике Беларусь плиты пенополистирольные в соответствии с ГОСТ 15588-86 клей в соответствии с СТБ 1072 полимер-минеральные и полимерные композиции в соответствии с СТБ 1263 стеклосетка в соответствии с ТУ РБ 05780349.017-97 металлические дюбеля (анкерные устройства) для крепления теплоизоляционных плит, а также металлические элементы, цокольные планки, уголки, уплотнители и герметики. Работы по устройству тепловой изоляции выполняются в следующей последовательности подготовка поверхности крепление нижнего фиксирующего (базового) профиля и костылей подоконных сливов огрунтовка поверхности базовой стены приклеивание теплоизоляционных плит, причем одновременно в местах проемов внутренняя армирующая П-образная сетка из стекловолокна (4) прикрепляется к стене перед приклеиванием теплоизоляционного слоя просверливание отверстий в теплоизолируемой конструкции для дополнительного крепления плит утеплителя, установка и закрепление металлических дюбелей нанесение на плиты утеплителя армирующего слоя повышенной прочности (3), в который утапливается внутренняя (4) и наружная (5) армирующие стеклосетки установка боковых направляющих профилей подоконных сливов. Крепление армирующей стеклосетки производят одним из следующих способов На временно закрепленную на поверхности утеплителя стеклосетку наносят слой клеящего состава 2-мя захватками до 1500 мм по высоте и 1000 мм по ширине и выполняют его разравнивание теркой снизу вверх с втиранием состава до заполнения ячеек стеклосетки и полного ее утапливания. На поверхность утеплителя наносят клеевой слой 7 толщиной до 1 мм, выполняют закрепление армирующей сетки из стекловолокна и указанные выше операции по нанесению клеевого слоя. Крепление армирующей сетки из стекловолокна производят металлическими дюбелями (8). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
