Система утепления стен зданий с управляемой паропроницаемостью и огнезащитой

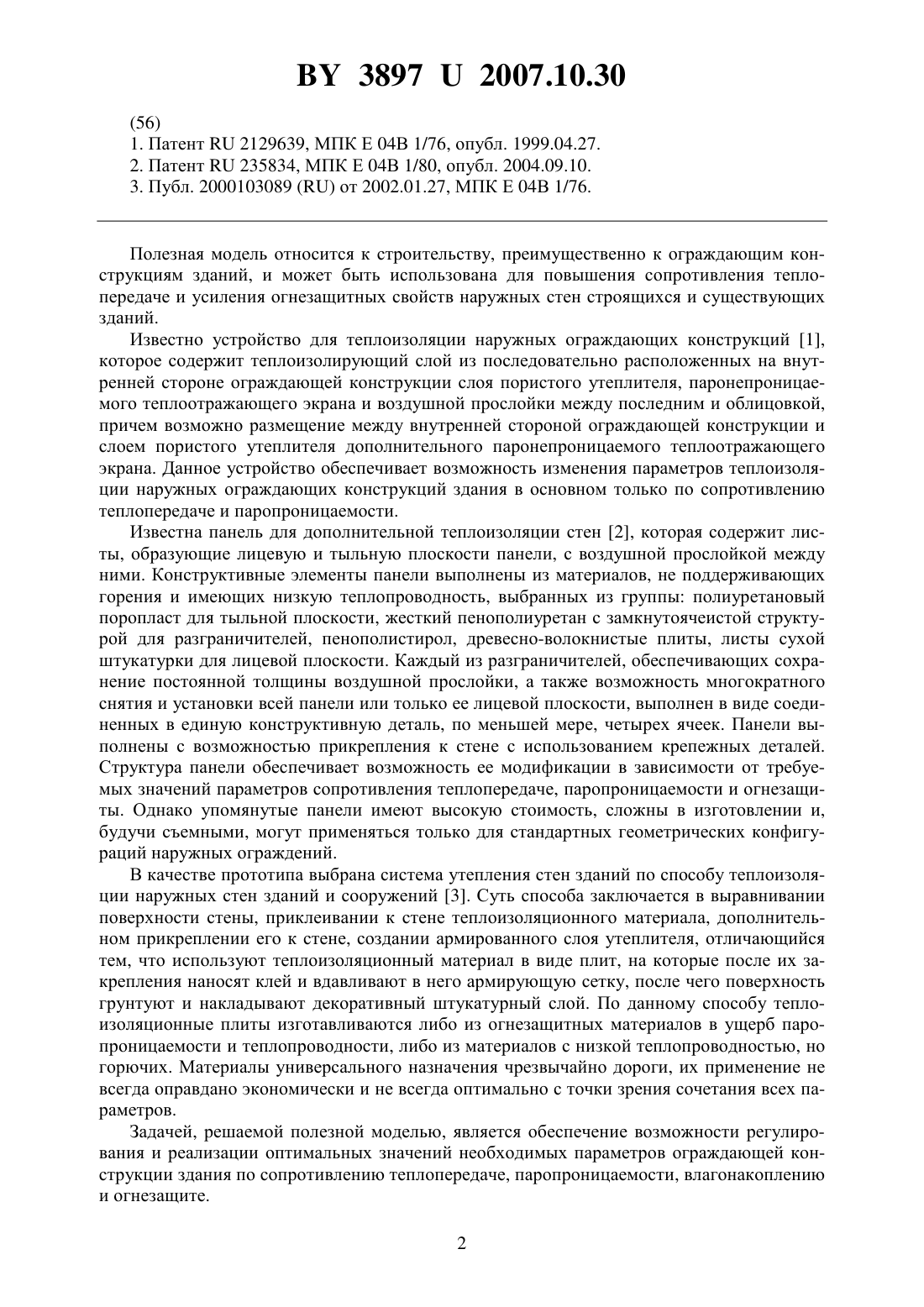

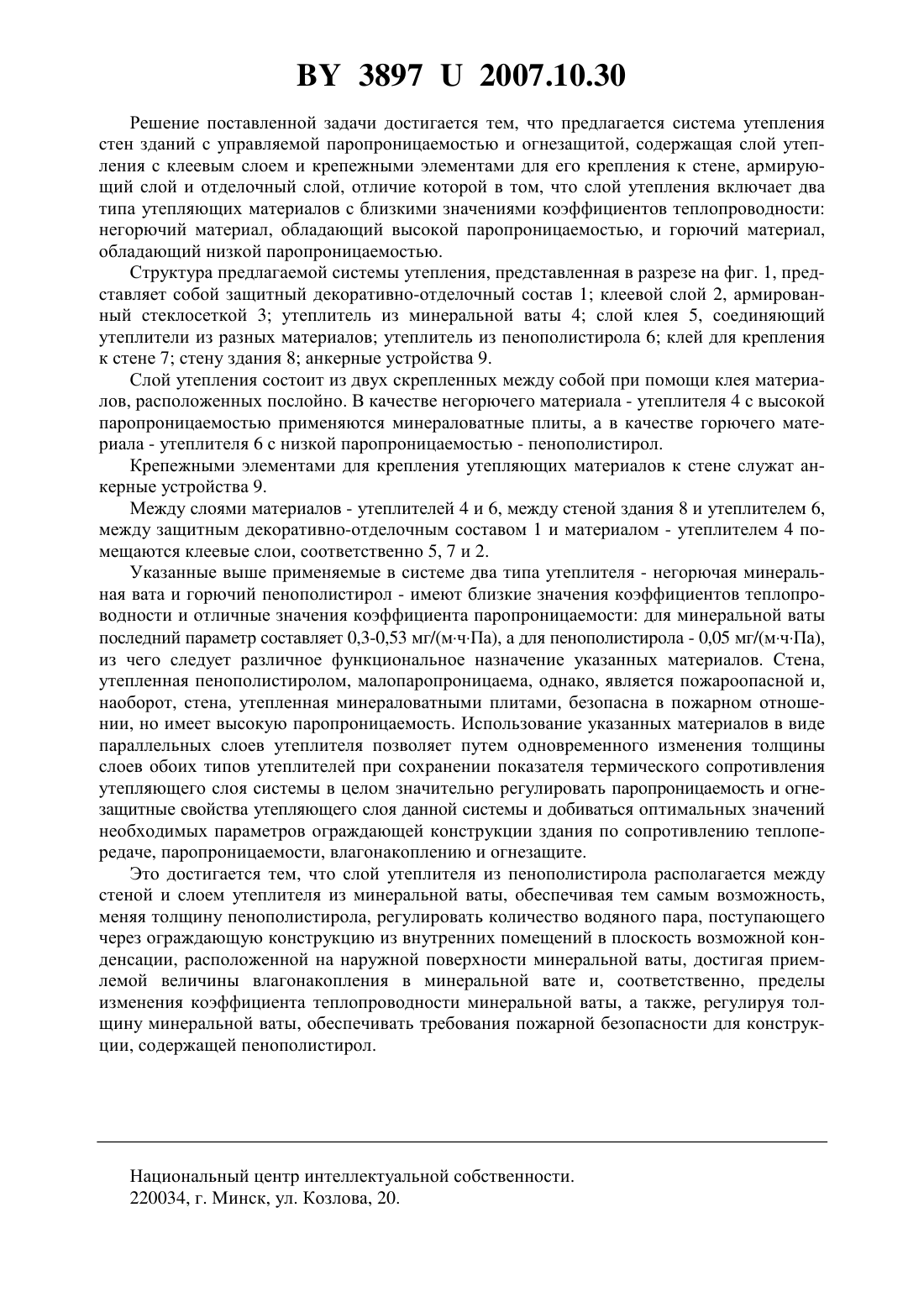

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА УТЕПЛЕНИЯ СТЕН ЗДАНИЙ С УПРАВЛЯЕМОЙ ПАРОПРОНИЦАЕМОСТЬЮ И ОГНЕЗАЩИТОЙ(71) Заявитель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(72) Авторы Пилипенко Владимир Митрофанович Пашков Александр Петрович Кузьмичев Роман Владимирович(73) Патентообладатель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(57) Система утепления стен зданий с управляемой паропроницаемостью и огнезащитой,содержащая слой утепления с клеевым слоем и крепежными элементами для его крепления к стене, армирующий слой и отделочный слой, отличающаяся тем, что слой утепления включает два типа утепляющих материалов с близкими значениями коэффициентов теплопроводности негорючий материал, обладающий высокой паропроницаемостью, и горючий материал, обладающий низкой паропроницаемостью.(56) 1. Патент 2129639, МПК Е 04 В 1/76, опубл. 1999.04.27. 2. Патент 235834, МПК Е 04 В 1/80, опубл. 2004.09.10. 3. Публ. 2000103089 от 2002.01.27, МПК Е 04 В 1/76. Полезная модель относится к строительству, преимущественно к ограждающим конструкциям зданий, и может быть использована для повышения сопротивления теплопередаче и усиления огнезащитных свойств наружных стен строящихся и существующих зданий. Известно устройство для теплоизоляции наружных ограждающих конструкций 1,которое содержит теплоизолирующий слой из последовательно расположенных на внутренней стороне ограждающей конструкции слоя пористого утеплителя, паронепроницаемого теплоотражающего экрана и воздушной прослойки между последним и облицовкой,причем возможно размещение между внутренней стороной ограждающей конструкции и слоем пористого утеплителя дополнительного паронепроницаемого теплоотражающего экрана. Данное устройство обеспечивает возможность изменения параметров теплоизоляции наружных ограждающих конструкций здания в основном только по сопротивлению теплопередаче и паропроницаемости. Известна панель для дополнительной теплоизоляции стен 2, которая содержит листы, образующие лицевую и тыльную плоскости панели, с воздушной прослойкой между ними. Конструктивные элементы панели выполнены из материалов, не поддерживающих горения и имеющих низкую теплопроводность, выбранных из группы полиуретановый поропласт для тыльной плоскости, жесткий пенополиуретан с замкнутоячеистой структурой для разграничителей, пенополистирол, древесно-волокнистые плиты, листы сухой штукатурки для лицевой плоскости. Каждый из разграничителей, обеспечивающих сохранение постоянной толщины воздушной прослойки, а также возможность многократного снятия и установки всей панели или только ее лицевой плоскости, выполнен в виде соединенных в единую конструктивную деталь, по меньшей мере, четырех ячеек. Панели выполнены с возможностью прикрепления к стене с использованием крепежных деталей. Структура панели обеспечивает возможность ее модификации в зависимости от требуемых значений параметров сопротивления теплопередаче, паропроницаемости и огнезащиты. Однако упомянутые панели имеют высокую стоимость, сложны в изготовлении и,будучи съемными, могут применяться только для стандартных геометрических конфигураций наружных ограждений. В качестве прототипа выбрана система утепления стен зданий по способу теплоизоляции наружных стен зданий и сооружений 3. Суть способа заключается в выравнивании поверхности стены, приклеивании к стене теплоизоляционного материала, дополнительном прикреплении его к стене, создании армированного слоя утеплителя, отличающийся тем, что используют теплоизоляционный материал в виде плит, на которые после их закрепления наносят клей и вдавливают в него армирующую сетку, после чего поверхность грунтуют и накладывают декоративный штукатурный слой. По данному способу теплоизоляционные плиты изготавливаются либо из огнезащитных материалов в ущерб паропроницаемости и теплопроводности, либо из материалов с низкой теплопроводностью, но горючих. Материалы универсального назначения чрезвычайно дороги, их применение не всегда оправдано экономически и не всегда оптимально с точки зрения сочетания всех параметров. Задачей, решаемой полезной моделью, является обеспечение возможности регулирования и реализации оптимальных значений необходимых параметров ограждающей конструкции здания по сопротивлению теплопередаче, паропроницаемости, влагонакоплению и огнезащите. 2 38972007.10.30 Решение поставленной задачи достигается тем, что предлагается система утепления стен зданий с управляемой паропроницаемостью и огнезащитой, содержащая слой утепления с клеевым слоем и крепежными элементами для его крепления к стене, армирующий слой и отделочный слой, отличие которой в том, что слой утепления включает два типа утепляющих материалов с близкими значениями коэффициентов теплопроводности негорючий материал, обладающий высокой паропроницаемостью, и горючий материал,обладающий низкой паропроницаемостью. Структура предлагаемой системы утепления, представленная в разрезе на фиг. 1, представляет собой защитный декоративно-отделочный состав 1 клеевой слой 2, армированный стеклосеткой 3 утеплитель из минеральной ваты 4 слой клея 5, соединяющий утеплители из разных материалов утеплитель из пенополистирола 6 клей для крепления к стене 7 стену здания 8 анкерные устройства 9. Слой утепления состоит из двух скрепленных между собой при помощи клея материалов, расположенных послойно. В качестве негорючего материала - утеплителя 4 с высокой паропроницаемостью применяются минераловатные плиты, а в качестве горючего материала - утеплителя 6 с низкой паропроницаемостью - пенополистирол. Крепежными элементами для крепления утепляющих материалов к стене служат анкерные устройства 9. Между слоями материалов - утеплителей 4 и 6, между стеной здания 8 и утеплителем 6,между защитным декоративно-отделочным составом 1 и материалом - утеплителем 4 помещаются клеевые слои, соответственно 5, 7 и 2. Указанные выше применяемые в системе два типа утеплителя - негорючая минеральная вата и горючий пенополистирол - имеют близкие значения коэффициентов теплопроводности и отличные значения коэффициента паропроницаемости для минеральной ваты последний параметр составляет 0,3-0,53 мг/(мчПа), а для пенополистирола - 0,05 мг/(мчПа),из чего следует различное функциональное назначение указанных материалов. Стена,утепленная пенополистиролом, малопаропроницаема, однако, является пожароопасной и,наоборот, стена, утепленная минераловатными плитами, безопасна в пожарном отношении, но имеет высокую паропроницаемость. Использование указанных материалов в виде параллельных слоев утеплителя позволяет путем одновременного изменения толщины слоев обоих типов утеплителей при сохранении показателя термического сопротивления утепляющего слоя системы в целом значительно регулировать паропроницаемость и огнезащитные свойства утепляющего слоя данной системы и добиваться оптимальных значений необходимых параметров ограждающей конструкции здания по сопротивлению теплопередаче, паропроницаемости, влагонакоплению и огнезащите. Это достигается тем, что слой утеплителя из пенополистирола располагается между стеной и слоем утеплителя из минеральной ваты, обеспечивая тем самым возможность,меняя толщину пенополистирола, регулировать количество водяного пара, поступающего через ограждающую конструкцию из внутренних помещений в плоскость возможной конденсации, расположенной на наружной поверхности минеральной ваты, достигая приемлемой величины влагонакопления в минеральной вате и, соответственно, пределы изменения коэффициента теплопроводности минеральной ваты, а также, регулируя толщину минеральной ваты, обеспечивать требования пожарной безопасности для конструкции, содержащей пенополистирол. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
