Тяжелая штукатурная система утепления стен зданий

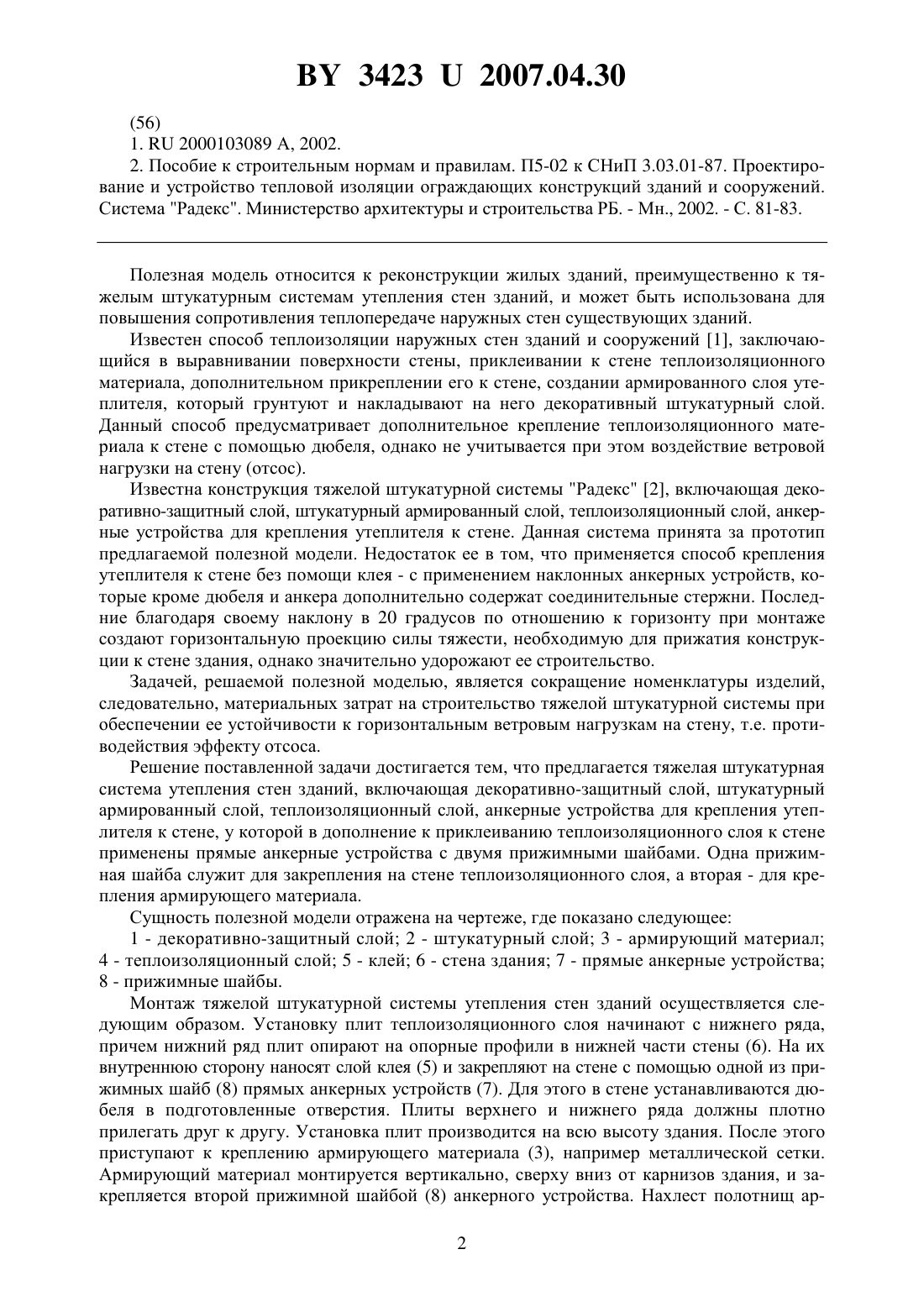

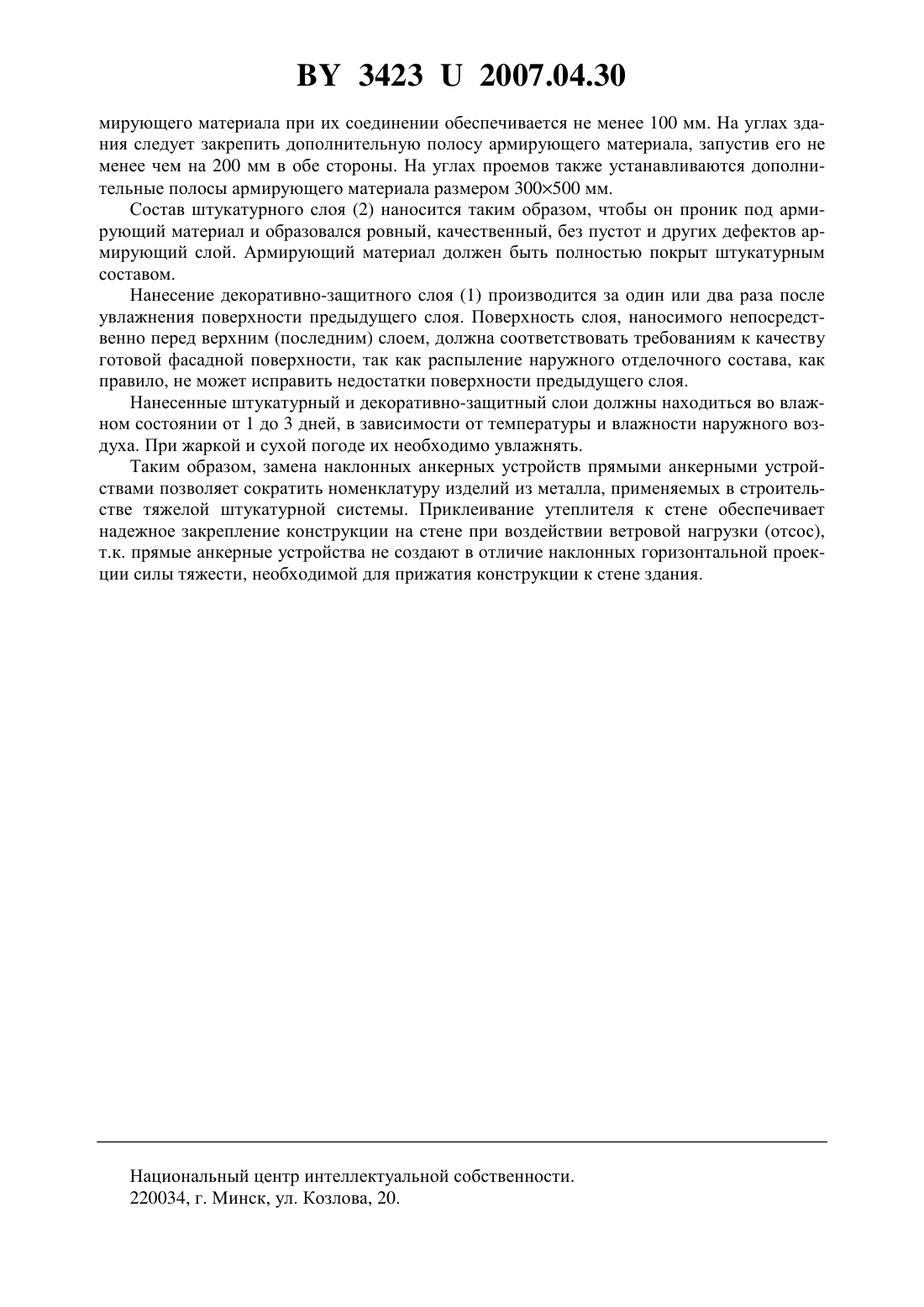

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЯЖЕЛАЯ ШТУКАТУРНАЯ СИСТЕМА УТЕПЛЕНИЯ СТЕН ЗДАНИЙ(71) Заявитель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(72) Авторы Пилипенко Владимир Митрофанович Пашков Александр Петрович Кузьмичв Роман Владимирович(73) Патентообладатель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(57) Тяжелая штукатурная система утепления стен зданий, включающая декоративнозащитный слой, штукатурный армированный слой, теплоизоляционный слой, анкерные устройства для крепления утеплителя к стене, отличающаяся тем, что в дополнение к приклеиванию теплоизоляционного слоя к стене применены прямые анкерные устройства с двумя прижимными шайбами, причем одна прижимная шайба служит для закрепления на стене теплоизоляционного слоя, а другая - для крепления армирующего материала.(56) 1.2000103089 А, 2002. 2. Пособие к строительным нормам и правилам. П 5-02 к СНиП 3.03.01-87. Проектирование и устройство тепловой изоляции ограждающих конструкций зданий и сооружений. Система Радекс. Министерство архитектуры и строительства РБ. - Мн., 2002. - С. 81-83. Полезная модель относится к реконструкции жилых зданий, преимущественно к тяжелым штукатурным системам утепления стен зданий, и может быть использована для повышения сопротивления теплопередаче наружных стен существующих зданий. Известен способ теплоизоляции наружных стен зданий и сооружений 1, заключающийся в выравнивании поверхности стены, приклеивании к стене теплоизоляционного материала, дополнительном прикреплении его к стене, создании армированного слоя утеплителя, который грунтуют и накладывают на него декоративный штукатурный слой. Данный способ предусматривает дополнительное крепление теплоизоляционного материала к стене с помощью дюбеля, однако не учитывается при этом воздействие ветровой нагрузки на стену (отсос). Известна конструкция тяжелой штукатурной системы Радекс 2, включающая декоративно-защитный слой, штукатурный армированный слой, теплоизоляционный слой, анкерные устройства для крепления утеплителя к стене. Данная система принята за прототип предлагаемой полезной модели. Недостаток ее в том, что применяется способ крепления утеплителя к стене без помощи клея - с применением наклонных анкерных устройств, которые кроме дюбеля и анкера дополнительно содержат соединительные стержни. Последние благодаря своему наклону в 20 градусов по отношению к горизонту при монтаже создают горизонтальную проекцию силы тяжести, необходимую для прижатия конструкции к стене здания, однако значительно удорожают ее строительство. Задачей, решаемой полезной моделью, является сокращение номенклатуры изделий,следовательно, материальных затрат на строительство тяжелой штукатурной системы при обеспечении ее устойчивости к горизонтальным ветровым нагрузкам на стену, т.е. противодействия эффекту отсоса. Решение поставленной задачи достигается тем, что предлагается тяжелая штукатурная система утепления стен зданий, включающая декоративно-защитный слой, штукатурный армированный слой, теплоизоляционный слой, анкерные устройства для крепления утеплителя к стене, у которой в дополнение к приклеиванию теплоизоляционного слоя к стене применены прямые анкерные устройства с двумя прижимными шайбами. Одна прижимная шайба служит для закрепления на стене теплоизоляционного слоя, а вторая - для крепления армирующего материала. Сущность полезной модели отражена на чертеже, где показано следующее 1 - декоративно-защитный слой 2 - штукатурный слой 3 - армирующий материал 4 - теплоизоляционный слой 5 - клей 6 - стена здания 7 - прямые анкерные устройства 8 - прижимные шайбы. Монтаж тяжелой штукатурной системы утепления стен зданий осуществляется следующим образом. Установку плит теплоизоляционного слоя начинают с нижнего ряда,причем нижний ряд плит опирают на опорные профили в нижней части стены (6). На их внутреннюю сторону наносят слой клея (5) и закрепляют на стене с помощью одной из прижимных шайб (8) прямых анкерных устройств (7). Для этого в стене устанавливаются дюбеля в подготовленные отверстия. Плиты верхнего и нижнего ряда должны плотно прилегать друг к другу. Установка плит производится на всю высоту здания. После этого приступают к креплению армирующего материала (3), например металлической сетки. Армирующий материал монтируется вертикально, сверху вниз от карнизов здания, и закрепляется второй прижимной шайбой (8) анкерного устройства. Нахлест полотнищ ар 2 34232007.04.30 мирующего материала при их соединении обеспечивается не менее 100 мм. На углах здания следует закрепить дополнительную полосу армирующего материала, запустив его не менее чем на 200 мм в обе стороны. На углах проемов также устанавливаются дополнительные полосы армирующего материала размером 300500 мм. Состав штукатурного слоя (2) наносится таким образом, чтобы он проник под армирующий материал и образовался ровный, качественный, без пустот и других дефектов армирующий слой. Армирующий материал должен быть полностью покрыт штукатурным составом. Нанесение декоративно-защитного слоя (1) производится за один или два раза после увлажнения поверхности предыдущего слоя. Поверхность слоя, наносимого непосредственно перед верхним (последним) слоем, должна соответствовать требованиям к качеству готовой фасадной поверхности, так как распыление наружного отделочного состава, как правило, не может исправить недостатки поверхности предыдущего слоя. Нанесенные штукатурный и декоративно-защитный слои должны находиться во влажном состоянии от 1 до 3 дней, в зависимости от температуры и влажности наружного воздуха. При жаркой и сухой погоде их необходимо увлажнять. Таким образом, замена наклонных анкерных устройств прямыми анкерными устройствами позволяет сократить номенклатуру изделий из металла, применяемых в строительстве тяжелой штукатурной системы. Приклеивание утеплителя к стене обеспечивает надежное закрепление конструкции на стене при воздействии ветровой нагрузки (отсос),т.к. прямые анкерные устройства не создают в отличие наклонных горизонтальной проекции силы тяжести, необходимой для прижатия конструкции к стене здания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
