Озонатор

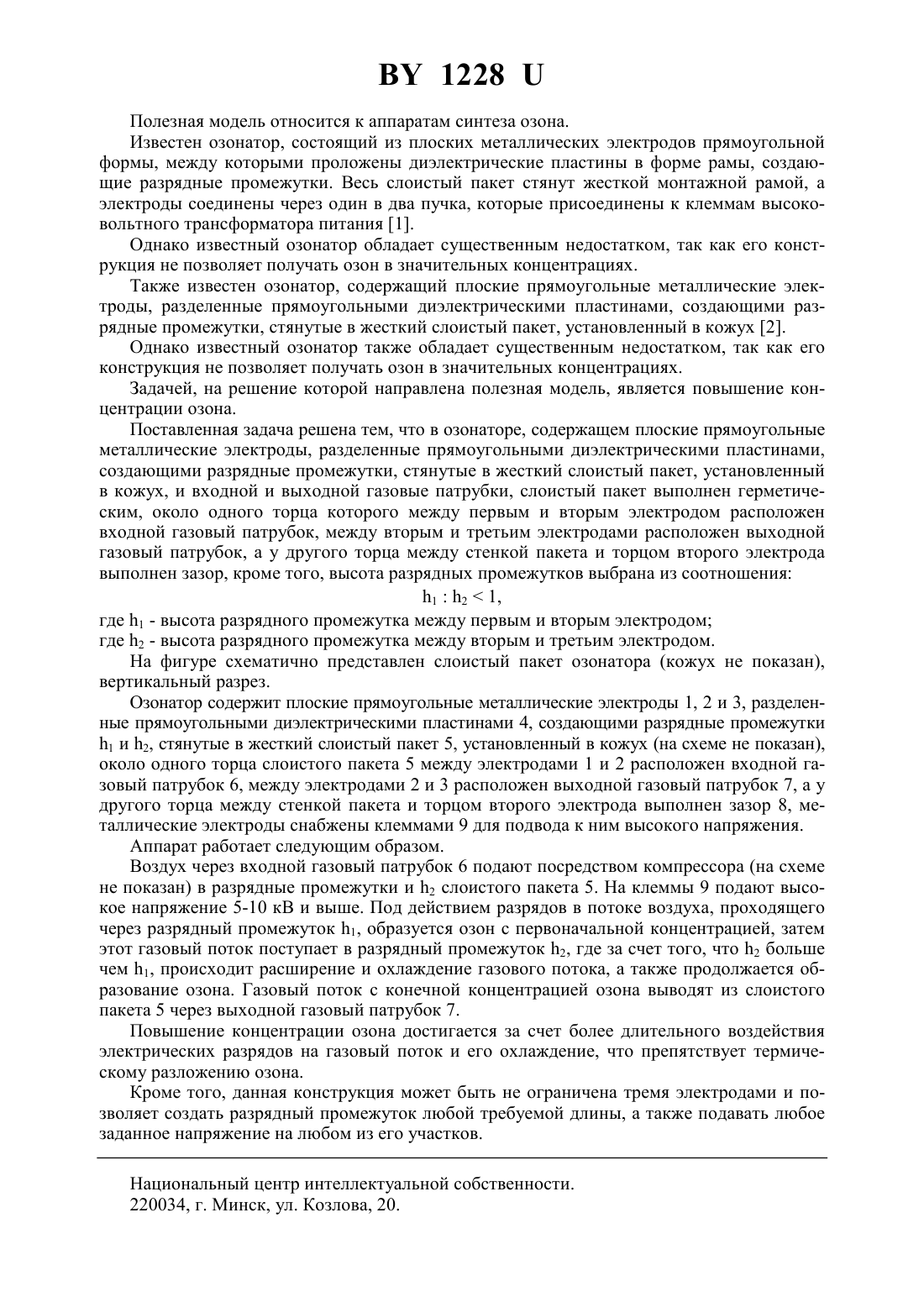

(71) Заявитель Богдан Михаил Михайлович(72) Автор Богдан Михаил Михайлович(73) Патентообладатель Богдан Михаил Михайлович(57) Озонатор, содержащий плоские прямоугольные металлические электроды, разделенные прямоугольными диэлектрическими пластинами, создающими разрядные промежутки, стянутые в жесткий слоистый пакет, установленный в кожух, и входной и выходной газовые патрубки, отличающийся тем, что слоистый пакет выполнен герметическим,около одного торца которого между первым и вторым электродом расположен входной газовый патрубок, между вторым и третьим электродами расположен выходной газовый патрубок, а у другого торца между стенкой пакета и торцом второго электрода выполнен зазор, кроме того, высота разрядных промежутков выбрана из соотношения 121,где 1 - высота разрядного промежутка между первым и вторым электродом где 2 - высота разрядного промежутка между вторым и третьим электродом. 1228 Полезная модель относится к аппаратам синтеза озона. Известен озонатор, состоящий из плоских металлических электродов прямоугольной формы, между которыми проложены диэлектрические пластины в форме рамы, создающие разрядные промежутки. Весь слоистый пакет стянут жесткой монтажной рамой, а электроды соединены через один в два пучка, которые присоединены к клеммам высоковольтного трансформатора питания 1. Однако известный озонатор обладает существенным недостатком, так как его конструкция не позволяет получать озон в значительных концентрациях. Также известен озонатор, содержащий плоские прямоугольные металлические электроды, разделенные прямоугольными диэлектрическими пластинами, создающими разрядные промежутки, стянутые в жесткий слоистый пакет, установленный в кожух 2. Однако известный озонатор также обладает существенным недостатком, так как его конструкция не позволяет получать озон в значительных концентрациях. Задачей, на решение которой направлена полезная модель, является повышение концентрации озона. Поставленная задача решена тем, что в озонаторе, содержащем плоские прямоугольные металлические электроды, разделенные прямоугольными диэлектрическими пластинами,создающими разрядные промежутки, стянутые в жесткий слоистый пакет, установленный в кожух, и входной и выходной газовые патрубки, слоистый пакет выполнен герметическим, около одного торца которого между первым и вторым электродом расположен входной газовый патрубок, между вторым и третьим электродами расположен выходной газовый патрубок, а у другого торца между стенкой пакета и торцом второго электрода выполнен зазор, кроме того, высота разрядных промежутков выбрана из соотношения 121,где 1 - высота разрядного промежутка между первым и вторым электродом где 2 - высота разрядного промежутка между вторым и третьим электродом. На фигуре схематично представлен слоистый пакет озонатора (кожух не показан),вертикальный разрез. Озонатор содержит плоские прямоугольные металлические электроды 1, 2 и 3, разделенные прямоугольными диэлектрическими пластинами 4, создающими разрядные промежутки 1 и 2, стянутые в жесткий слоистый пакет 5, установленный в кожух (на схеме не показан),около одного торца слоистого пакета 5 между электродами 1 и 2 расположен входной газовый патрубок 6, между электродами 2 и 3 расположен выходной газовый патрубок 7, а у другого торца между стенкой пакета и торцом второго электрода выполнен зазор 8, металлические электроды снабжены клеммами 9 для подвода к ним высокого напряжения. Аппарат работает следующим образом. Воздух через входной газовый патрубок 6 подают посредством компрессора (на схеме не показан) в разрядные промежутки и 2 слоистого пакета 5. На клеммы 9 подают высокое напряжение 5-10 кВ и выше. Под действием разрядов в потоке воздуха, проходящего через разрядный промежуток 1, образуется озон с первоначальной концентрацией, затем этот газовый поток поступает в разрядный промежуток 2, где за счет того, что 2 больше чем 1, происходит расширение и охлаждение газового потока, а также продолжается образование озона. Газовый поток с конечной концентрацией озона выводят из слоистого пакета 5 через выходной газовый патрубок 7. Повышение концентрации озона достигается за счет более длительного воздействия электрических разрядов на газовый поток и его охлаждение, что препятствует термическому разложению озона. Кроме того, данная конструкция может быть не ограничена тремя электродами и позволяет создать разрядный промежуток любой требуемой длины, а также подавать любое заданное напряжение на любом из его участков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
