Телескопическая вышка

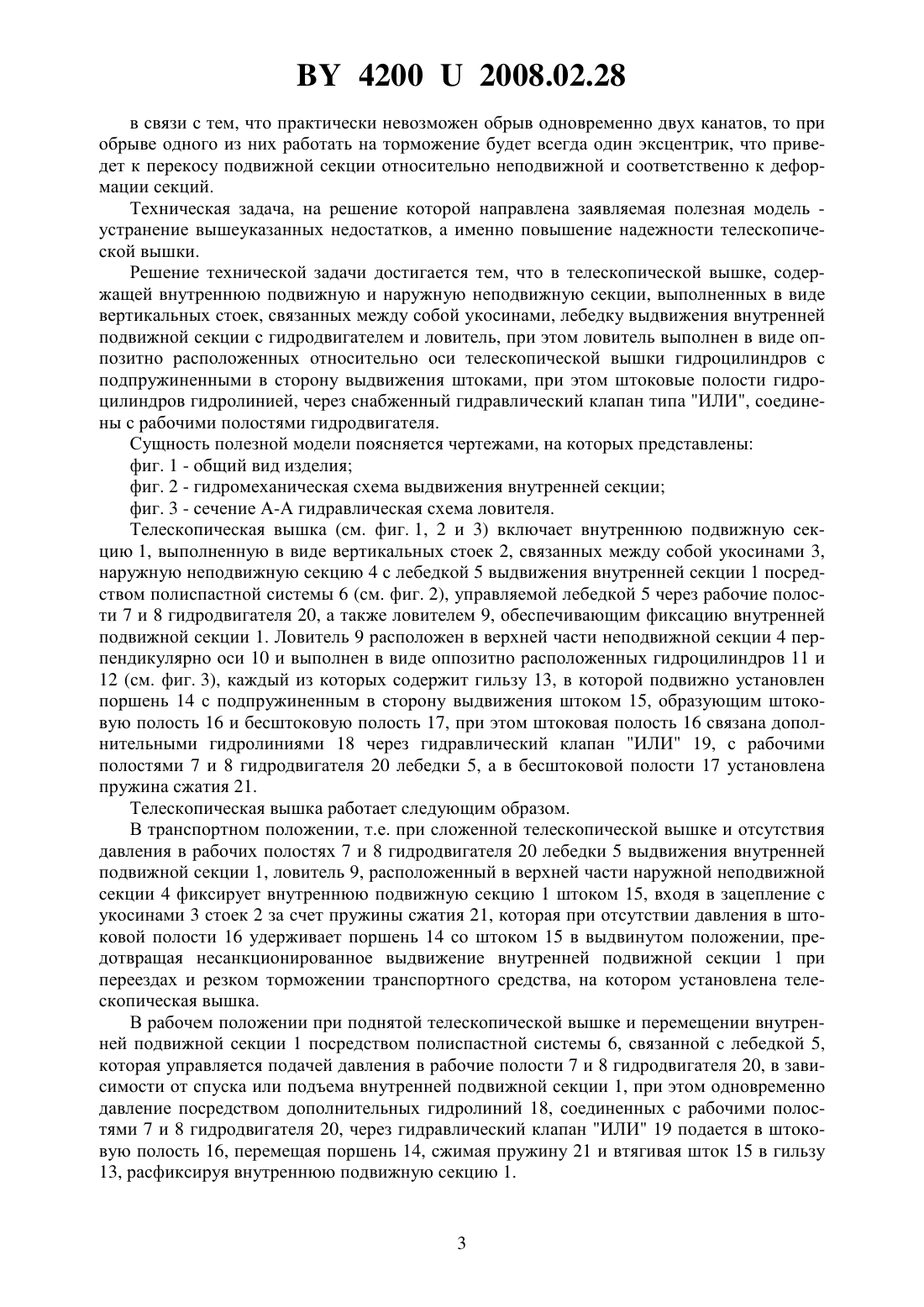

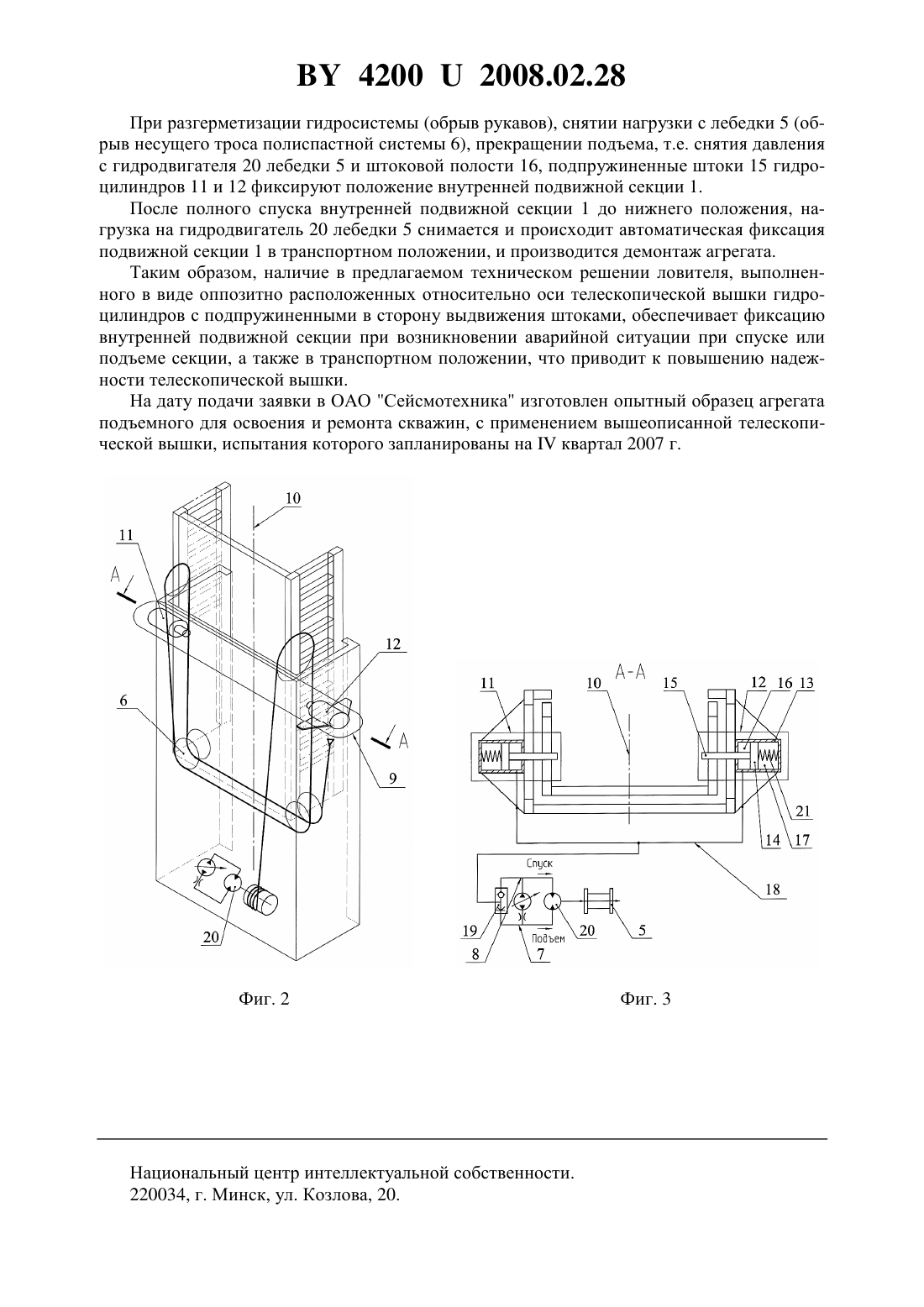

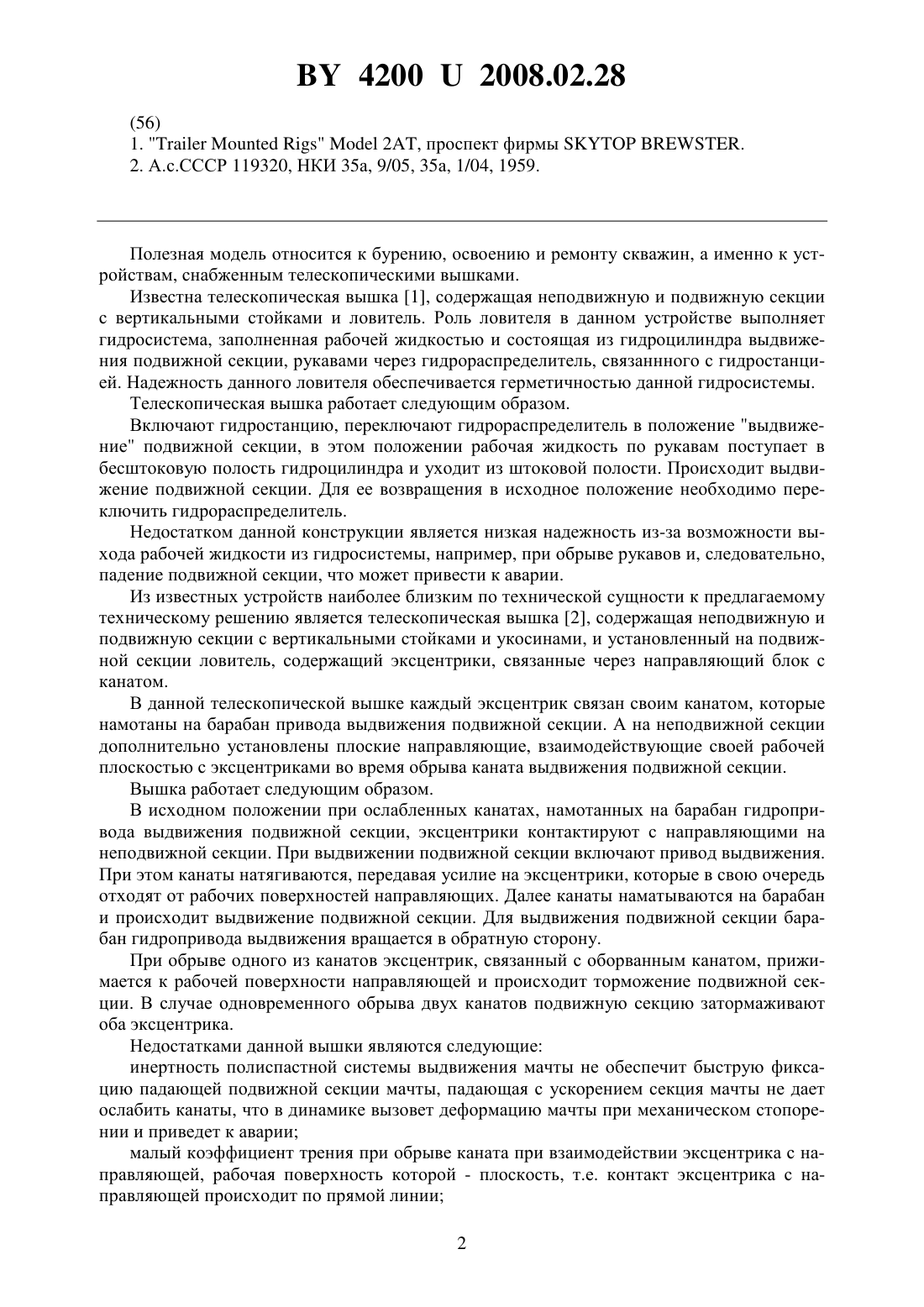

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Титов Виктор Иванович Андросенко Александр Павлович Селезнева Татьяна Софроновна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Телескопическая вышка, содержащая внутреннюю подвижную и наружную неподвижную секции, выполненные в виде вертикальных стоек, связанных между собой укосинами, лебедку выдвижения внутренней подвижной секции с гидродвигателем и ловитель,отличающаяся тем, что ловитель выполнен в виде оппозитно расположенных относительно оси телескопической вышки гидроцилиндров с подпружиненными в сторону выдвижения штоками, при этом штоковые полости гидроцилиндров гидролинией, через снабженный гидравлический клапан типа ИЛИ, соединены с рабочими полостями гидродвигателя. Полезная модель относится к бурению, освоению и ремонту скважин, а именно к устройствам, снабженным телескопическими вышками. Известна телескопическая вышка 1, содержащая неподвижную и подвижную секции с вертикальными стойками и ловитель. Роль ловителя в данном устройстве выполняет гидросистема, заполненная рабочей жидкостью и состоящая из гидроцилиндра выдвижения подвижной секции, рукавами через гидрораспределитель, связаннного с гидростанцией. Надежность данного ловителя обеспечивается герметичностью данной гидросистемы. Телескопическая вышка работает следующим образом. Включают гидростанцию, переключают гидрораспределитель в положение выдвижение подвижной секции, в этом положении рабочая жидкость по рукавам поступает в бесштоковую полость гидроцилиндра и уходит из штоковой полости. Происходит выдвижение подвижной секции. Для ее возвращения в исходное положение необходимо переключить гидрораспределитель. Недостатком данной конструкции является низкая надежность из-за возможности выхода рабочей жидкости из гидросистемы, например, при обрыве рукавов и, следовательно,падение подвижной секции, что может привести к аварии. Из известных устройств наиболее близким по технической сущности к предлагаемому техническому решению является телескопическая вышка 2, содержащая неподвижную и подвижную секции с вертикальными стойками и укосинами, и установленный на подвижной секции ловитель, содержащий эксцентрики, связанные через направляющий блок с канатом. В данной телескопической вышке каждый эксцентрик связан своим канатом, которые намотаны на барабан привода выдвижения подвижной секции. А на неподвижной секции дополнительно установлены плоские направляющие, взаимодействующие своей рабочей плоскостью с эксцентриками во время обрыва каната выдвижения подвижной секции. Вышка работает следующим образом. В исходном положении при ослабленных канатах, намотанных на барабан гидропривода выдвижения подвижной секции, эксцентрики контактируют с направляющими на неподвижной секции. При выдвижении подвижной секции включают привод выдвижения. При этом канаты натягиваются, передавая усилие на эксцентрики, которые в свою очередь отходят от рабочих поверхностей направляющих. Далее канаты наматываются на барабан и происходит выдвижение подвижной секции. Для выдвижения подвижной секции барабан гидропривода выдвижения вращается в обратную сторону. При обрыве одного из канатов эксцентрик, связанный с оборванным канатом, прижимается к рабочей поверхности направляющей и происходит торможение подвижной секции. В случае одновременного обрыва двух канатов подвижную секцию затормаживают оба эксцентрика. Недостатками данной вышки являются следующие инертность полиспастной системы выдвижения мачты не обеспечит быструю фиксацию падающей подвижной секции мачты, падающая с ускорением секция мачты не дает ослабить канаты, что в динамике вызовет деформацию мачты при механическом стопорении и приведет к аварии малый коэффициент трения при обрыве каната при взаимодействии эксцентрика с направляющей, рабочая поверхность которой - плоскость, т.е. контакт эксцентрика с направляющей происходит по прямой линии 2 42002008.02.28 в связи с тем, что практически невозможен обрыв одновременно двух канатов, то при обрыве одного из них работать на торможение будет всегда один эксцентрик, что приведет к перекосу подвижной секции относительно неподвижной и соответственно к деформации секций. Техническая задача, на решение которой направлена заявляемая полезная модель устранение вышеуказанных недостатков, а именно повышение надежности телескопической вышки. Решение технической задачи достигается тем, что в телескопической вышке, содержащей внутреннюю подвижную и наружную неподвижную секции, выполненных в виде вертикальных стоек, связанных между собой укосинами, лебедку выдвижения внутренней подвижной секции с гидродвигателем и ловитель, при этом ловитель выполнен в виде оппозитно расположенных относительно оси телескопической вышки гидроцилиндров с подпружиненными в сторону выдвижения штоками, при этом штоковые полости гидроцилиндров гидролинией, через снабженный гидравлический клапан типа ИЛИ, соединены с рабочими полостями гидродвигателя. Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид изделия фиг. 2 - гидромеханическая схема выдвижения внутренней секции фиг. 3 - сечение А-А гидравлическая схема ловителя. Телескопическая вышка (см. фиг. 1, 2 и 3) включает внутреннюю подвижную секцию 1, выполненную в виде вертикальных стоек 2, связанных между собой укосинами 3,наружную неподвижную секцию 4 с лебедкой 5 выдвижения внутренней секции 1 посредством полиспастной системы 6 (см. фиг. 2), управляемой лебедкой 5 через рабочие полости 7 и 8 гидродвигателя 20, а также ловителем 9, обеспечивающим фиксацию внутренней подвижной секции 1. Ловитель 9 расположен в верхней части неподвижной секции 4 перпендикулярно оси 10 и выполнен в виде оппозитно расположенных гидроцилиндров 11 и 12 (см. фиг. 3), каждый из которых содержит гильзу 13, в которой подвижно установлен поршень 14 с подпружиненным в сторону выдвижения штоком 15, образующим штоковую полость 16 и бесштоковую полость 17, при этом штоковая полость 16 связана дополнительными гидролиниями 18 через гидравлический клапан ИЛИ 19, с рабочими полостями 7 и 8 гидродвигателя 20 лебедки 5, а в бесштоковой полости 17 установлена пружина сжатия 21. Телескопическая вышка работает следующим образом. В транспортном положении, т.е. при сложенной телескопической вышке и отсутствия давления в рабочих полостях 7 и 8 гидродвигателя 20 лебедки 5 выдвижения внутренней подвижной секции 1, ловитель 9, расположенный в верхней части наружной неподвижной секции 4 фиксирует внутреннюю подвижную секцию 1 штоком 15, входя в зацепление с укосинами 3 стоек 2 за счет пружины сжатия 21, которая при отсутствии давления в штоковой полости 16 удерживает поршень 14 со штоком 15 в выдвинутом положении, предотвращая несанкционированное выдвижение внутренней подвижной секции 1 при переездах и резком торможении транспортного средства, на котором установлена телескопическая вышка. В рабочем положении при поднятой телескопической вышке и перемещении внутренней подвижной секции 1 посредством полиспастной системы 6, связанной с лебедкой 5,которая управляется подачей давления в рабочие полости 7 и 8 гидродвигателя 20, в зависимости от спуска или подъема внутренней подвижной секции 1, при этом одновременно давление посредством дополнительных гидролиний 18, соединенных с рабочими полостями 7 и 8 гидродвигателя 20, через гидравлический клапан ИЛИ 19 подается в штоковую полость 16, перемещая поршень 14, сжимая пружину 21 и втягивая шток 15 в гильзу 13, расфиксируя внутреннюю подвижную секцию 1. 42002008.02.28 При разгерметизации гидросистемы (обрыв рукавов), снятии нагрузки с лебедки 5 (обрыв несущего троса полиспастной системы 6), прекращении подъема, т.е. снятия давления с гидродвигателя 20 лебедки 5 и штоковой полости 16, подпружиненные штоки 15 гидроцилиндров 11 и 12 фиксируют положение внутренней подвижной секции 1. После полного спуска внутренней подвижной секции 1 до нижнего положения, нагрузка на гидродвигатель 20 лебедки 5 снимается и происходит автоматическая фиксация подвижной секции 1 в транспортном положении, и производится демонтаж агрегата. Таким образом, наличие в предлагаемом техническом решении ловителя, выполненного в виде оппозитно расположенных относительно оси телескопической вышки гидроцилиндров с подпружиненными в сторону выдвижения штоками, обеспечивает фиксацию внутренней подвижной секции при возникновении аварийной ситуации при спуске или подъеме секции, а также в транспортном положении, что приводит к повышению надежности телескопической вышки. На дату подачи заявки в ОАО Сейсмотехника изготовлен опытный образец агрегата подъемного для освоения и ремонта скважин, с применением вышеописанной телескопической вышки, испытания которого запланированы наквартал 2007 г. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
