Устройство для отбора проб грунта

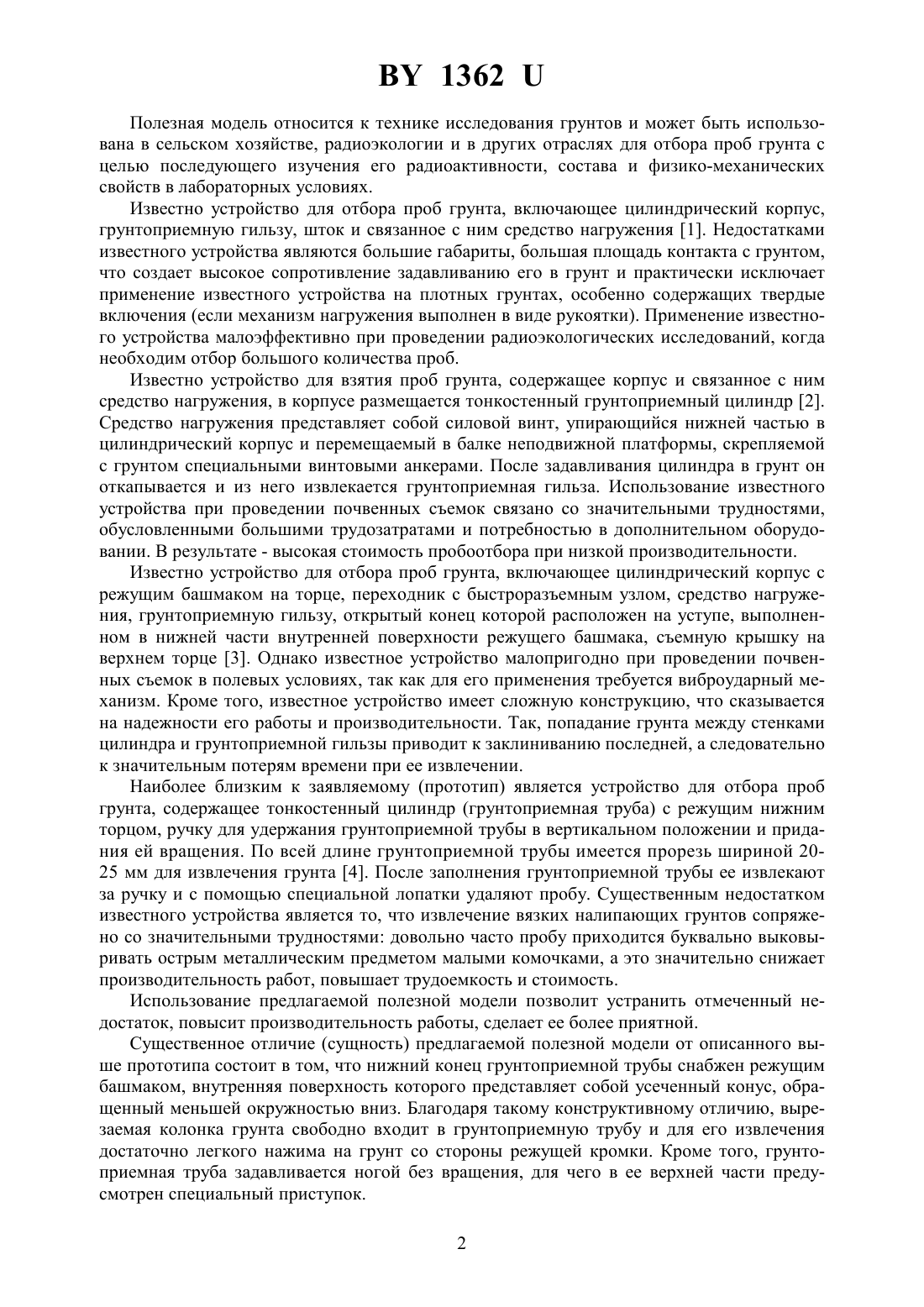

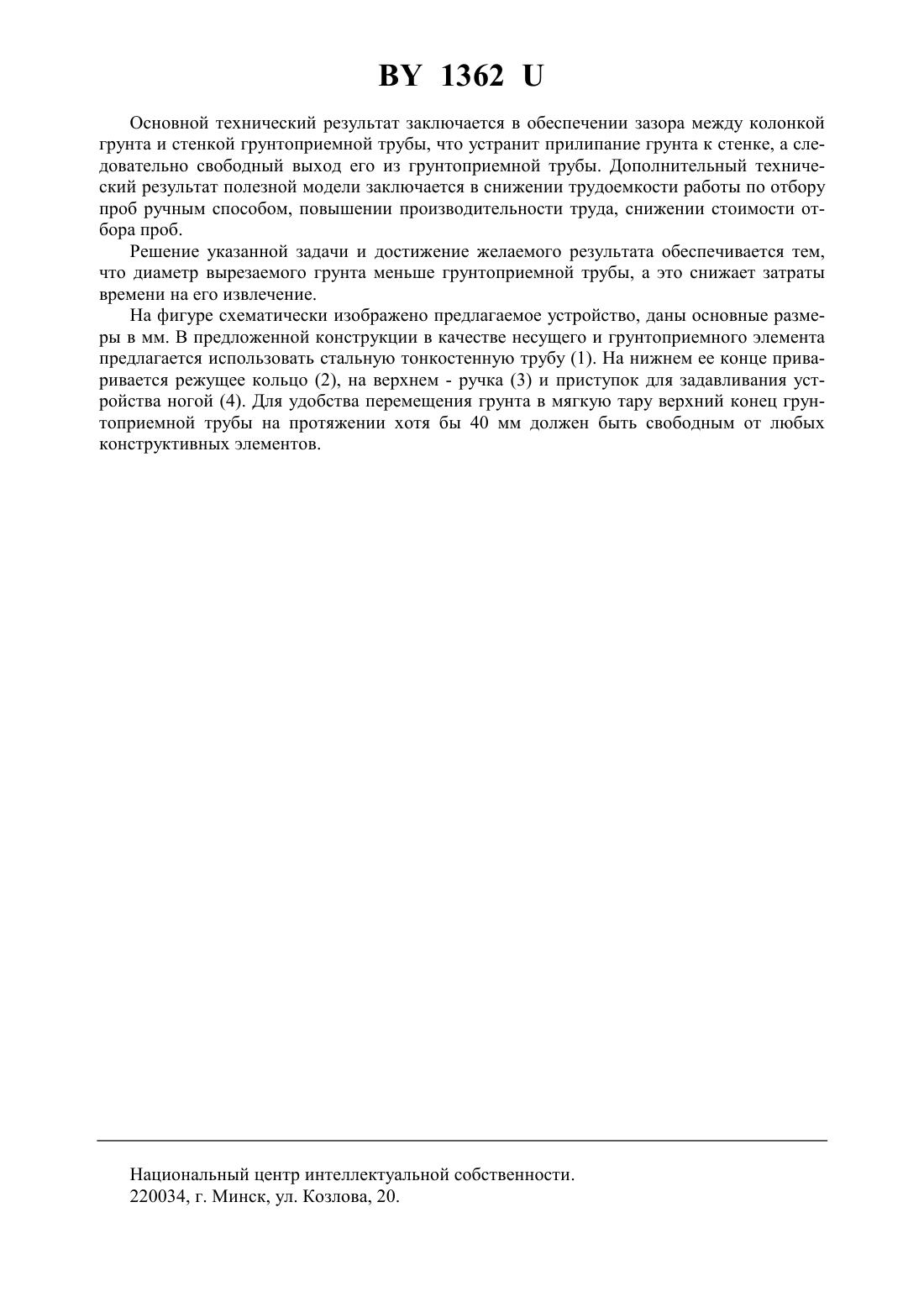

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ГРУНТА(71) Заявитель Республиканское научноисследовательское унитарное предприятие Институт радиологии(72) Авторы Автушко Михаил Иванович Ковдерко Владимир Эдуардович Ласько Тамара Васильевна(73) Патентообладатель Республиканское научно-исследовательское унитарное предприятие Институт радиологии(57) Устройство для отбора проб грунта, включающее грунтоприемную трубу, режущий башмак, ручку для удержания грунтоприемной трубы в вертикальном положении, отличающееся тем, что внутренняя поверхность режущего башмака представляет собой усеченный конус, обращенный меньшей окружностью вниз, и на верхнем конце грунтоприемной трубы имеется приступок для задавливания. 1362 Полезная модель относится к технике исследования грунтов и может быть использована в сельском хозяйстве, радиоэкологии и в других отраслях для отбора проб грунта с целью последующего изучения его радиоактивности, состава и физико-механических свойств в лабораторных условиях. Известно устройство для отбора проб грунта, включающее цилиндрический корпус,грунтоприемную гильзу, шток и связанное с ним средство нагружения 1. Недостатками известного устройства являются большие габариты, большая площадь контакта с грунтом,что создает высокое сопротивление задавливанию его в грунт и практически исключает применение известного устройства на плотных грунтах, особенно содержащих твердые включения (если механизм нагружения выполнен в виде рукоятки). Применение известного устройства малоэффективно при проведении радиоэкологических исследований, когда необходим отбор большого количества проб. Известно устройство для взятия проб грунта, содержащее корпус и связанное с ним средство нагружения, в корпусе размещается тонкостенный грунтоприемный цилиндр 2. Средство нагружения представляет собой силовой винт, упирающийся нижней частью в цилиндрический корпус и перемещаемый в балке неподвижной платформы, скрепляемой с грунтом специальными винтовыми анкерами. После задавливания цилиндра в грунт он откапывается и из него извлекается грунтоприемная гильза. Использование известного устройства при проведении почвенных съемок связано со значительными трудностями,обусловленными большими трудозатратами и потребностью в дополнительном оборудовании. В результате - высокая стоимость пробоотбора при низкой производительности. Известно устройство для отбора проб грунта, включающее цилиндрический корпус с режущим башмаком на торце, переходник с быстроразъемным узлом, средство нагружения, грунтоприемную гильзу, открытый конец которой расположен на уступе, выполненном в нижней части внутренней поверхности режущего башмака, съемную крышку на верхнем торце 3. Однако известное устройство малопригодно при проведении почвенных съемок в полевых условиях, так как для его применения требуется виброударный механизм. Кроме того, известное устройство имеет сложную конструкцию, что сказывается на надежности его работы и производительности. Так, попадание грунта между стенками цилиндра и грунтоприемной гильзы приводит к заклиниванию последней, а следовательно к значительным потерям времени при ее извлечении. Наиболее близким к заявляемому (прототип) является устройство для отбора проб грунта, содержащее тонкостенный цилиндр (грунтоприемная труба) с режущим нижним торцом, ручку для удержания грунтоприемной трубы в вертикальном положении и придания ей вращения. По всей длине грунтоприемной трубы имеется прорезь шириной 2025 мм для извлечения грунта 4. После заполнения грунтоприемной трубы ее извлекают за ручку и с помощью специальной лопатки удаляют пробу. Существенным недостатком известного устройства является то, что извлечение вязких налипающих грунтов сопряжено со значительными трудностями довольно часто пробу приходится буквально выковыривать острым металлическим предметом малыми комочками, а это значительно снижает производительность работ, повышает трудоемкость и стоимость. Использование предлагаемой полезной модели позволит устранить отмеченный недостаток, повысит производительность работы, сделает ее более приятной. Существенное отличие (сущность) предлагаемой полезной модели от описанного выше прототипа состоит в том, что нижний конец грунтоприемной трубы снабжен режущим башмаком, внутренняя поверхность которого представляет собой усеченный конус, обращенный меньшей окружностью вниз. Благодаря такому конструктивному отличию, вырезаемая колонка грунта свободно входит в грунтоприемную трубу и для его извлечения достаточно легкого нажима на грунт со стороны режущей кромки. Кроме того, грунтоприемная труба задавливается ногой без вращения, для чего в ее верхней части предусмотрен специальный приступок. 2 1362 Основной технический результат заключается в обеспечении зазора между колонкой грунта и стенкой грунтоприемной трубы, что устранит прилипание грунта к стенке, а следовательно свободный выход его из грунтоприемной трубы. Дополнительный технический результат полезной модели заключается в снижении трудоемкости работы по отбору проб ручным способом, повышении производительности труда, снижении стоимости отбора проб. Решение указанной задачи и достижение желаемого результата обеспечивается тем,что диаметр вырезаемого грунта меньше грунтоприемной трубы, а это снижает затраты времени на его извлечение. На фигуре схематически изображено предлагаемое устройство, даны основные размеры в мм. В предложенной конструкции в качестве несущего и грунтоприемного элемента предлагается использовать стальную тонкостенную трубу (1). На нижнем ее конце приваривается режущее кольцо (2), на верхнем - ручка (3) и приступок для задавливания устройства ногой (4). Для удобства перемещения грунта в мягкую тару верхний конец грунтоприемной трубы на протяжении хотя бы 40 мм должен быть свободным от любых конструктивных элементов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
