Зубовая борона

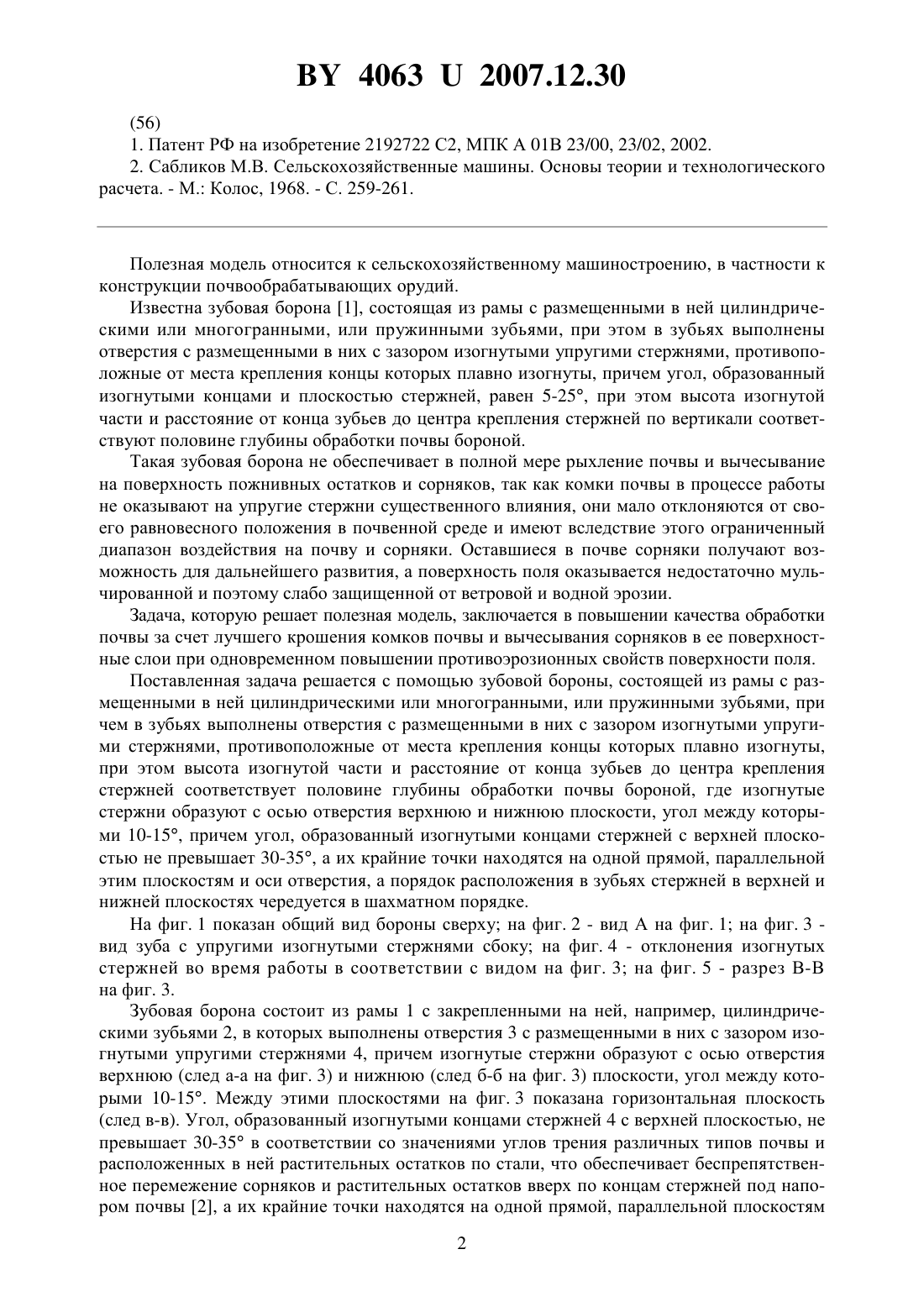

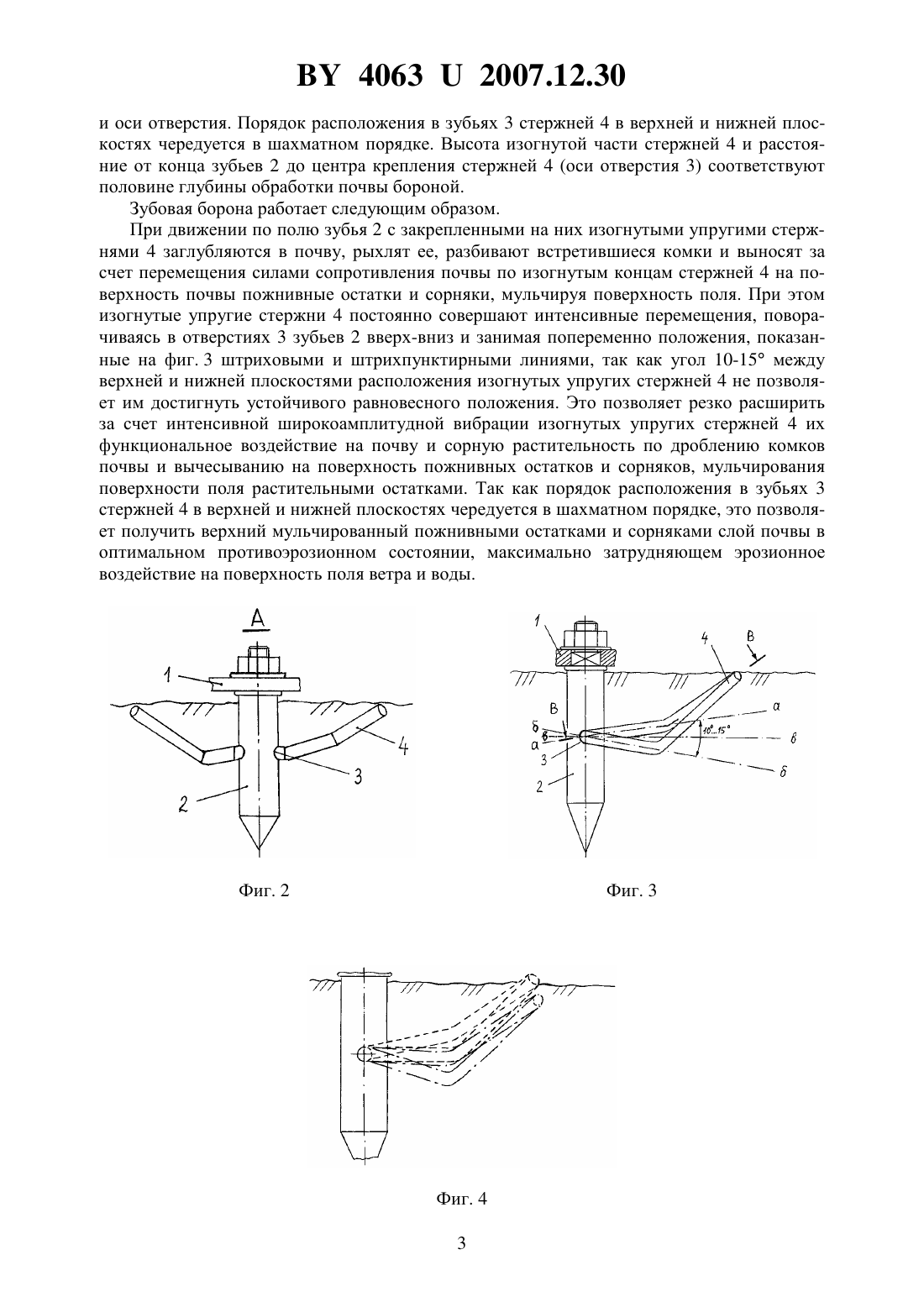

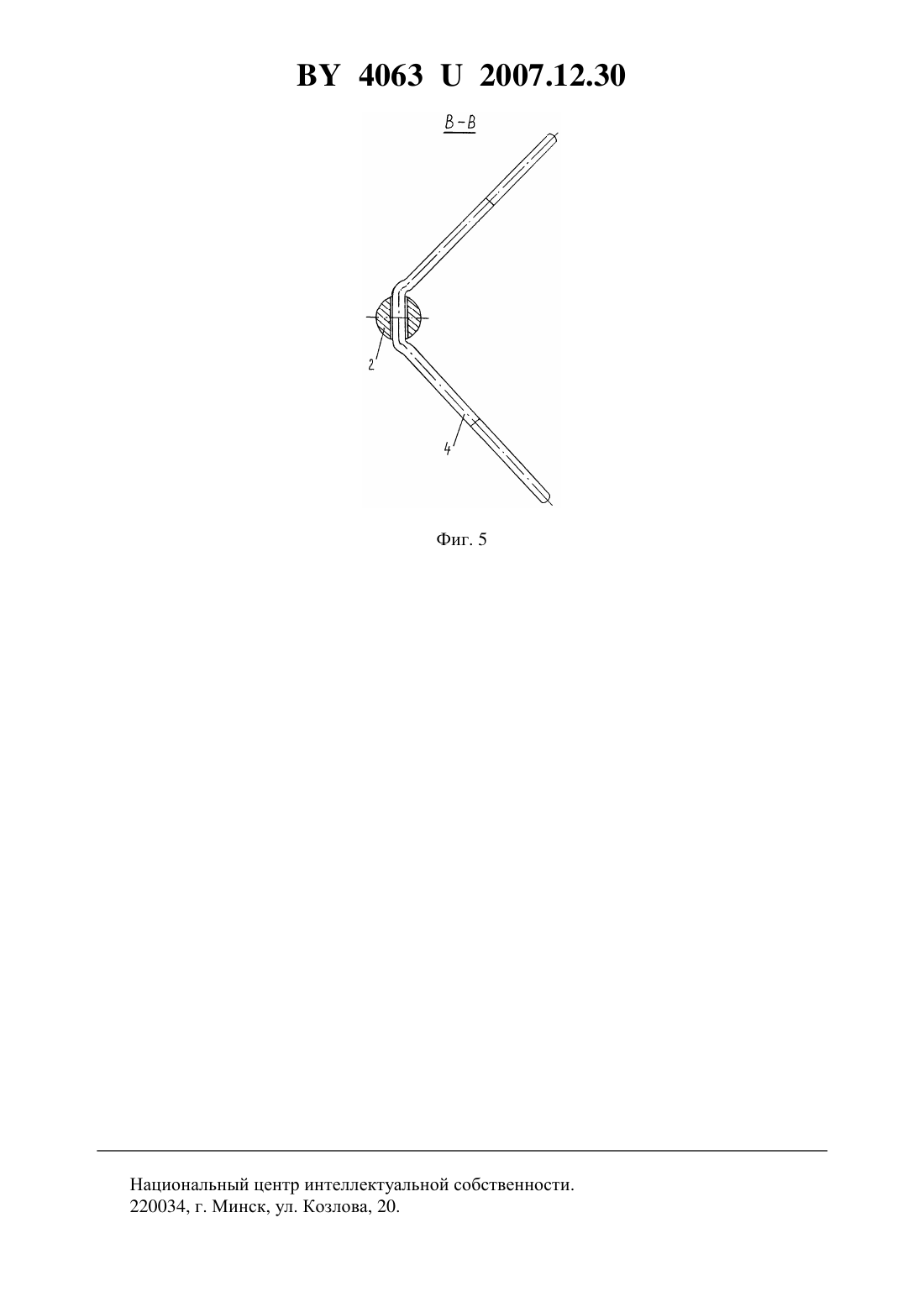

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Зубовая борона, состоящая из рамы с размещенными в ней цилиндрическими или многогранными, или пружинными зубьями, причем в зубьях выполнены отверстия с размещенными в них с зазором изогнутыми упругими стержнями, противоположные от места крепления концы которых плавно изогнуты, при этом высота изогнутой части и расстояние от конца зубьев до центра крепления стержней соответствует половине глубины обработки почвы бороной, отличающаяся тем, что изогнутые стержни образуют с осью отверстия верхнюю и нижнюю плоскости, угол между которыми 10-15, причем угол, образованный изогнутыми концами стержней с верхней плоскостью, не превышает 30-35, а их крайние точки находятся на одной прямой, параллельной этим плоскостям и оси отверстия. 2. Зубовая борона по п. 1, отличающаяся тем, что порядок расположения в зубьях стержней в верхней и нижней плоскостях чередуется в шахматном порядке.(56) 1. Патент РФ на изобретение 2192722 С 2, МПК А 01 В 23/00, 23/02, 2002. 2. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчета. - М. Колос, 1968. - С. 259-261. Полезная модель относится к сельскохозяйственному машиностроению, в частности к конструкции почвообрабатывающих орудий. Известна зубовая борона 1, состоящая из рамы с размещенными в ней цилиндрическими или многогранными, или пружинными зубьями, при этом в зубьях выполнены отверстия с размещенными в них с зазором изогнутыми упругими стержнями, противоположные от места крепления концы которых плавно изогнуты, причем угол, образованный изогнутыми концами и плоскостью стержней, равен 5-25, при этом высота изогнутой части и расстояние от конца зубьев до центра крепления стержней по вертикали соответствуют половине глубины обработки почвы бороной. Такая зубовая борона не обеспечивает в полной мере рыхление почвы и вычесывание на поверхность пожнивных остатков и сорняков, так как комки почвы в процессе работы не оказывают на упругие стержни существенного влияния, они мало отклоняются от своего равновесного положения в почвенной среде и имеют вследствие этого ограниченный диапазон воздействия на почву и сорняки. Оставшиеся в почве сорняки получают возможность для дальнейшего развития, а поверхность поля оказывается недостаточно мульчированной и поэтому слабо защищенной от ветровой и водной эрозии. Задача, которую решает полезная модель, заключается в повышении качества обработки почвы за счет лучшего крошения комков почвы и вычесывания сорняков в ее поверхностные слои при одновременном повышении противоэрозионных свойств поверхности поля. Поставленная задача решается с помощью зубовой бороны, состоящей из рамы с размещенными в ней цилиндрическими или многогранными, или пружинными зубьями, при чем в зубьях выполнены отверстия с размещенными в них с зазором изогнутыми упругими стержнями, противоположные от места крепления концы которых плавно изогнуты,при этом высота изогнутой части и расстояние от конца зубьев до центра крепления стержней соответствует половине глубины обработки почвы бороной, где изогнутые стержни образуют с осью отверстия верхнюю и нижнюю плоскости, угол между которыми 10-15, причем угол, образованный изогнутыми концами стержней с верхней плоскостью не превышает 30-35, а их крайние точки находятся на одной прямой, параллельной этим плоскостям и оси отверстия, а порядок расположения в зубьях стержней в верхней и нижней плоскостях чередуется в шахматном порядке. На фиг. 1 показан общий вид бороны сверху на фиг. 2 - вид А на фиг. 1 на фиг. 3 вид зуба с упругими изогнутыми стержнями сбоку на фиг. 4 - отклонения изогнутых стержней во время работы в соответствии с видом на фиг. 3 на фиг. 5 - разрез В-В на фиг. 3. Зубовая борона состоит из рамы 1 с закрепленными на ней, например, цилиндрическими зубьями 2, в которых выполнены отверстия 3 с размещенными в них с зазором изогнутыми упругими стержнями 4, причем изогнутые стержни образуют с осью отверстия верхнюю (след а-а на фиг. 3) и нижнюю (след б-б на фиг. 3) плоскости, угол между которыми 10-15. Между этими плоскостями на фиг. 3 показана горизонтальная плоскость(след в-в). Угол, образованный изогнутыми концами стержней 4 с верхней плоскостью, не превышает 30-35 в соответствии со значениями углов трения различных типов почвы и расположенных в ней растительных остатков по стали, что обеспечивает беспрепятственное перемежение сорняков и растительных остатков вверх по концам стержней под напором почвы 2, а их крайние точки находятся на одной прямой, параллельной плоскостям 2 40632007.12.30 и оси отверстия. Порядок расположения в зубьях 3 стержней 4 в верхней и нижней плоскостях чередуется в шахматном порядке. Высота изогнутой части стержней 4 и расстояние от конца зубьев 2 до центра крепления стержней 4 (оси отверстия 3) соответствуют половине глубины обработки почвы бороной. Зубовая борона работает следующим образом. При движении по полю зубья 2 с закрепленными на них изогнутыми упругими стержнями 4 заглубляются в почву, рыхлят ее, разбивают встретившиеся комки и выносят за счет перемещения силами сопротивления почвы по изогнутым концам стержней 4 на поверхность почвы пожнивные остатки и сорняки, мульчируя поверхность поля. При этом изогнутые упругие стержни 4 постоянно совершают интенсивные перемещения, поворачиваясь в отверстиях 3 зубьев 2 вверх-вниз и занимая попеременно положения, показанные на фиг. 3 штриховыми и штрихпунктирными линиями, так как угол 10-15 между верхней и нижней плоскостями расположения изогнутых упругих стержней 4 не позволяет им достигнуть устойчивого равновесного положения. Это позволяет резко расширить за счет интенсивной широкоамплитудной вибрации изогнутых упругих стержней 4 их функциональное воздействие на почву и сорную растительность по дроблению комков почвы и вычесыванию на поверхность пожнивных остатков и сорняков, мульчирования поверхности поля растительными остатками. Так как порядок расположения в зубьях 3 стержней 4 в верхней и нижней плоскостях чередуется в шахматном порядке, это позволяет получить верхний мульчированный пожнивными остатками и сорняками слой почвы в оптимальном противоэрозионном состоянии, максимально затрудняющем эрозионное воздействие на поверхность поля ветра и воды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
