Штифтовая культевая вкладка для жевательной группы зубов

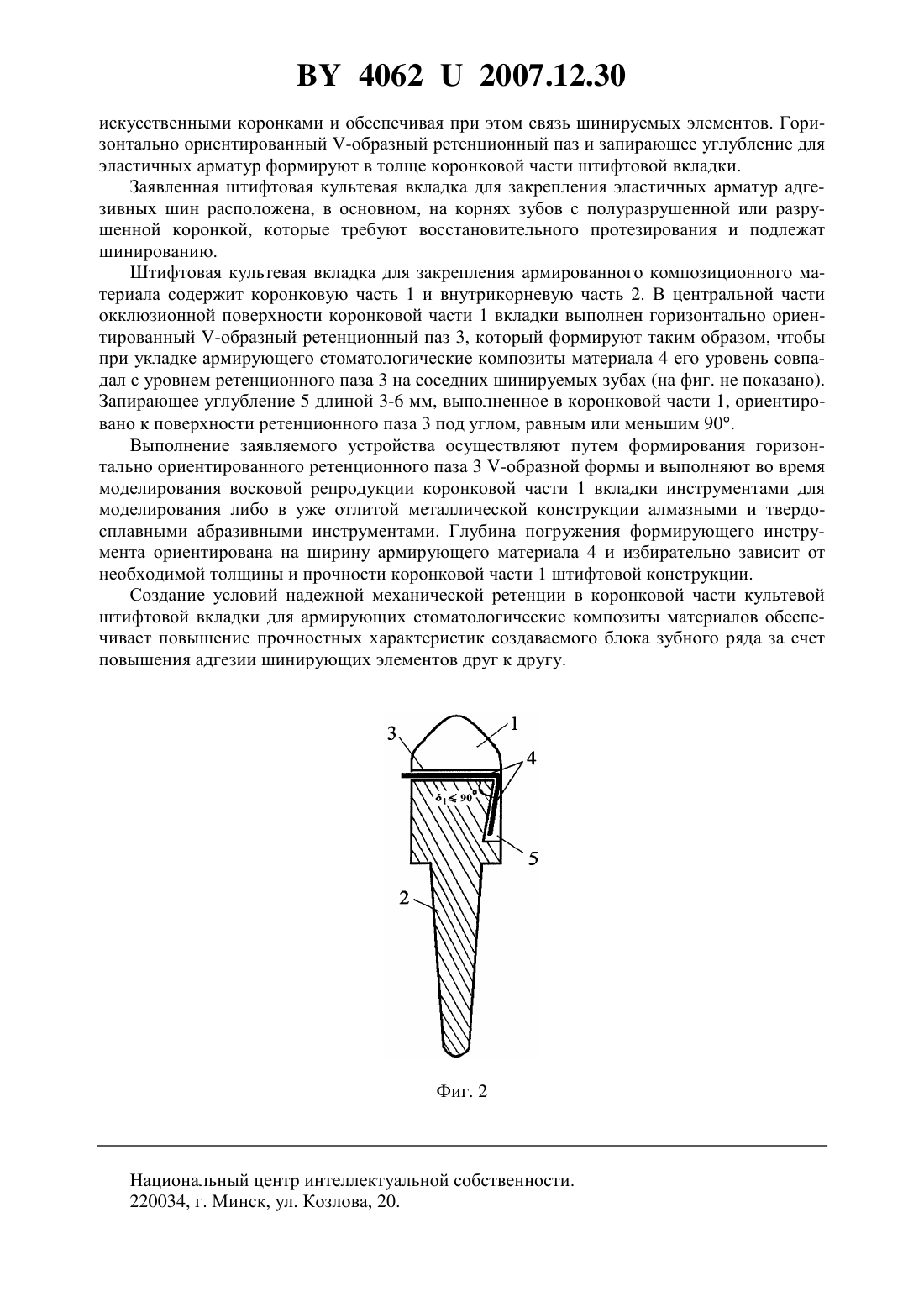

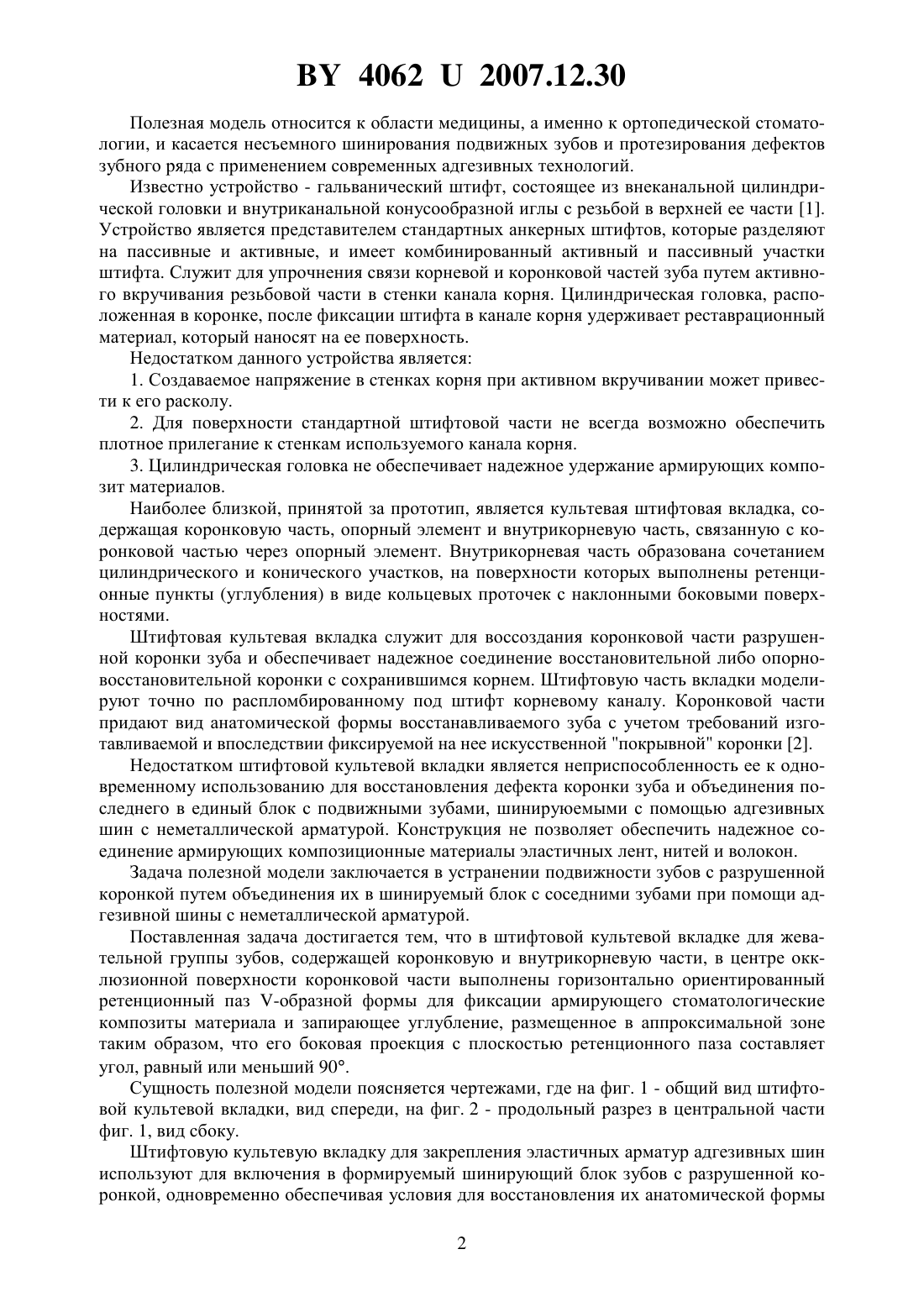

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШТИФТОВАЯ КУЛЬТЕВАЯ ВКЛАДКА ДЛЯ ЖЕВАТЕЛЬНОЙ ГРУППЫ ЗУБОВ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Автор Пархамович Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Штифтовая культевая вкладка для жевательной группы зубов, содержащая коронковую и внутрикорневую части, отличающаяся тем, что в центре окклюзионной поверхности коронковой части вкладки выполнены горизонтально ориентированный ретенционный паз -образной формы для фиксации армирующего стоматологические композиты материала и запирающее углубление, размещенное в аппроксимальной зоне таким образом,что его боковая проекция с плоскостью ретенционного паза составляет угол, равный или меньший 90.(56) 1. Патент РФ на полезную модель 24092 1, МПК А 61 С 8/00, 2002. 2. Патент РФ на изобретение 2250090, МПК А 61 С 13/30, 2005. 40622007.12.30 Полезная модель относится к области медицины, а именно к ортопедической стоматологии, и касается несъемного шинирования подвижных зубов и протезирования дефектов зубного ряда с применением современных адгезивных технологий. Известно устройство - гальванический штифт, состоящее из внеканальной цилиндрической головки и внутриканальной конусообразной иглы с резьбой в верхней ее части 1. Устройство является представителем стандартных анкерных штифтов, которые разделяют на пассивные и активные, и имеет комбинированный активный и пассивный участки штифта. Служит для упрочнения связи корневой и коронковой частей зуба путем активного вкручивания резьбовой части в стенки канала корня. Цилиндрическая головка, расположенная в коронке, после фиксации штифта в канале корня удерживает реставрационный материал, который наносят на ее поверхность. Недостатком данного устройства является 1. Создаваемое напряжение в стенках корня при активном вкручивании может привести к его расколу. 2. Для поверхности стандартной штифтовой части не всегда возможно обеспечить плотное прилегание к стенкам используемого канала корня. 3. Цилиндрическая головка не обеспечивает надежное удержание армирующих композит материалов. Наиболее близкой, принятой за прототип, является культевая штифтовая вкладка, содержащая коронковую часть, опорный элемент и внутрикорневую часть, связанную с коронковой частью через опорный элемент. Внутрикорневая часть образована сочетанием цилиндрического и конического участков, на поверхности которых выполнены ретенционные пункты (углубления) в виде кольцевых проточек с наклонными боковыми поверхностями. Штифтовая культевая вкладка служит для воссоздания коронковой части разрушенной коронки зуба и обеспечивает надежное соединение восстановительной либо опорновосстановительной коронки с сохранившимся корнем. Штифтовую часть вкладки моделируют точно по распломбированному под штифт корневому каналу. Коронковой части придают вид анатомической формы восстанавливаемого зуба с учетом требований изготавливаемой и впоследствии фиксируемой на нее искусственной покрывной коронки 2. Недостатком штифтовой культевой вкладки является неприспособленность ее к одновременному использованию для восстановления дефекта коронки зуба и объединения последнего в единый блок с подвижными зубами, шинируюемыми с помощью адгезивных шин с неметаллической арматурой. Конструкция не позволяет обеспечить надежное соединение армирующих композиционные материалы эластичных лент, нитей и волокон. Задача полезной модели заключается в устранении подвижности зубов с разрушенной коронкой путем объединения их в шинируемый блок с соседними зубами при помощи адгезивной шины с неметаллической арматурой. Поставленная задача достигается тем, что в штифтовой культевой вкладке для жевательной группы зубов, содержащей коронковую и внутрикорневую части, в центре окклюзионной поверхности коронковой части выполнены горизонтально ориентированный ретенционный паз -образной формы для фиксации армирующего стоматологические композиты материала и запирающее углубление, размещенное в аппроксимальной зоне таким образом, что его боковая проекция с плоскостью ретенционного паза составляет угол, равный или меньший 90. Сущность полезной модели поясняется чертежами, где на фиг. 1 - общий вид штифтовой культевой вкладки, вид спереди, на фиг. 2 - продольный разрез в центральной части фиг. 1, вид сбоку. Штифтовую культевую вкладку для закрепления эластичных арматур адгезивных шин используют для включения в формируемый шинирующий блок зубов с разрушенной коронкой, одновременно обеспечивая условия для восстановления их анатомической формы 2 40622007.12.30 искусственными коронками и обеспечивая при этом связь шинируемых элементов. Горизонтально ориентированный -образный ретенционный паз и запирающее углубление для эластичных арматур формируют в толще коронковой части штифтовой вкладки. Заявленная штифтовая культевая вкладка для закрепления эластичных арматур адгезивных шин расположена, в основном, на корнях зубов с полуразрушенной или разрушенной коронкой, которые требуют восстановительного протезирования и подлежат шинированию. Штифтовая культевая вкладка для закрепления армированного композиционного материала содержит коронковую часть 1 и внутрикорневую часть 2. В центральной части окклюзионной поверхности коронковой части 1 вкладки выполнен горизонтально ориентированный -образный ретенционный паз 3, который формируют таким образом, чтобы при укладке армирующего стоматологические композиты материала 4 его уровень совпадал с уровнем ретенционного паза 3 на соседних шинируемых зубах (на фиг. не показано). Запирающее углубление 5 длиной 3-6 мм, выполненное в коронковой части 1, ориентировано к поверхности ретенционного паза 3 под углом, равным или меньшим 90. Выполнение заявляемого устройства осуществляют путем формирования горизонтально ориентированного ретенционного паза 3 -образной формы и выполняют во время моделирования восковой репродукции коронковой части 1 вкладки инструментами для моделирования либо в уже отлитой металлической конструкции алмазными и твердосплавными абразивными инструментами. Глубина погружения формирующего инструмента ориентирована на ширину армирующего материала 4 и избирательно зависит от необходимой толщины и прочности коронковой части 1 штифтовой конструкции. Создание условий надежной механической ретенции в коронковой части культевой штифтовой вкладки для армирующих стоматологические композиты материалов обеспечивает повышение прочностных характеристик создаваемого блока зубного ряда за счет повышения адгезии шинирующих элементов друг к другу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
