Осушительно-увлажнительная водооборотная система

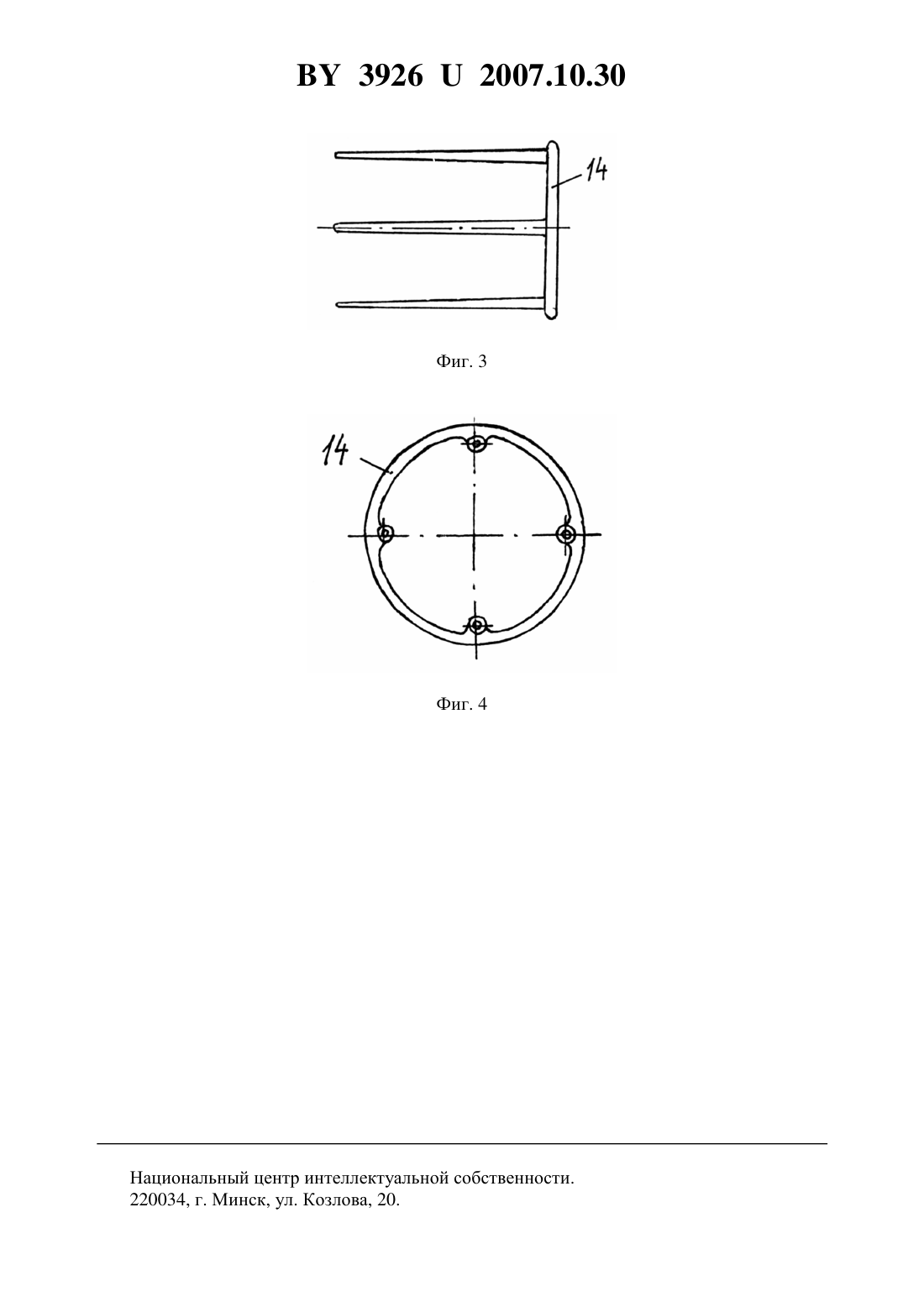

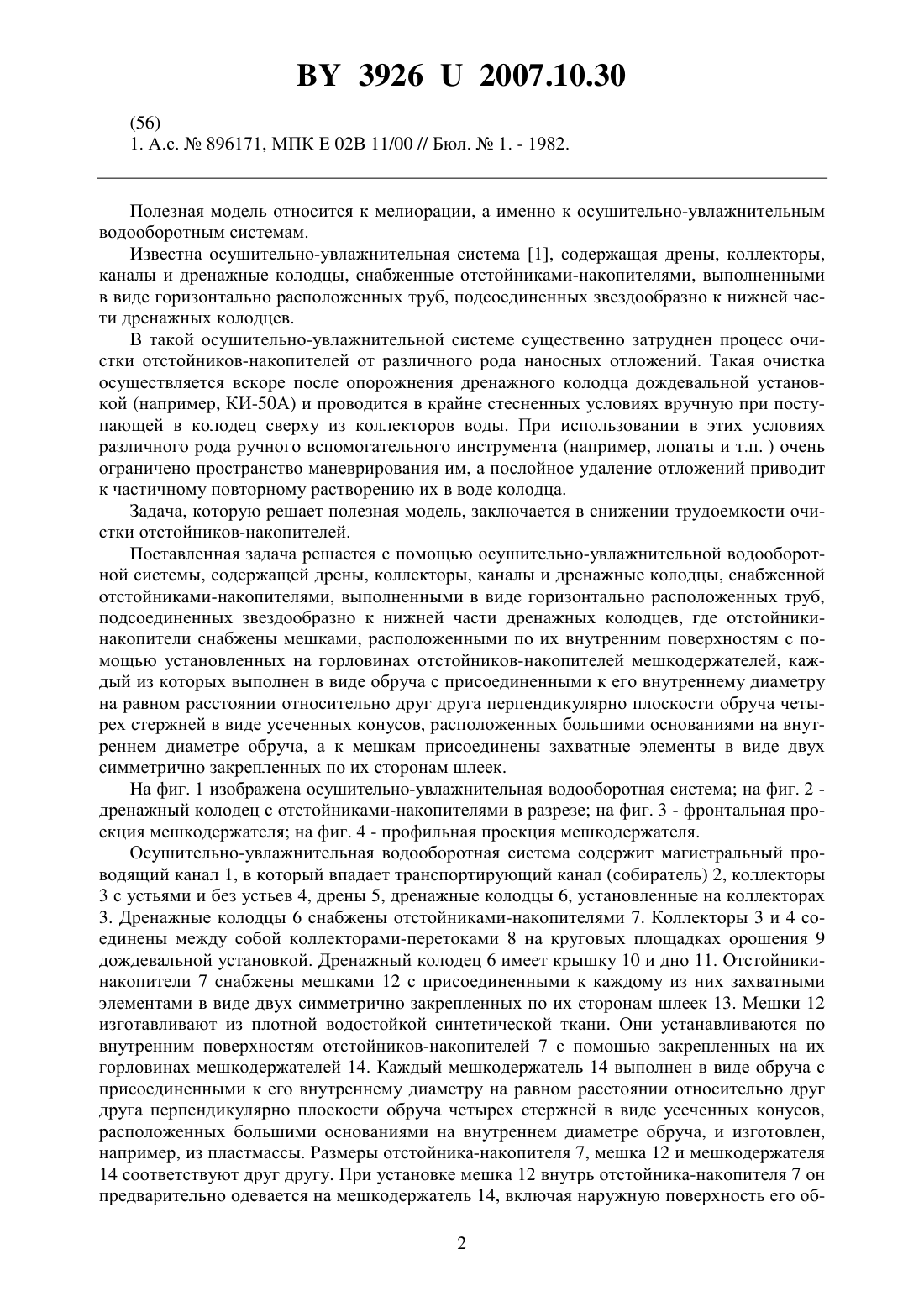

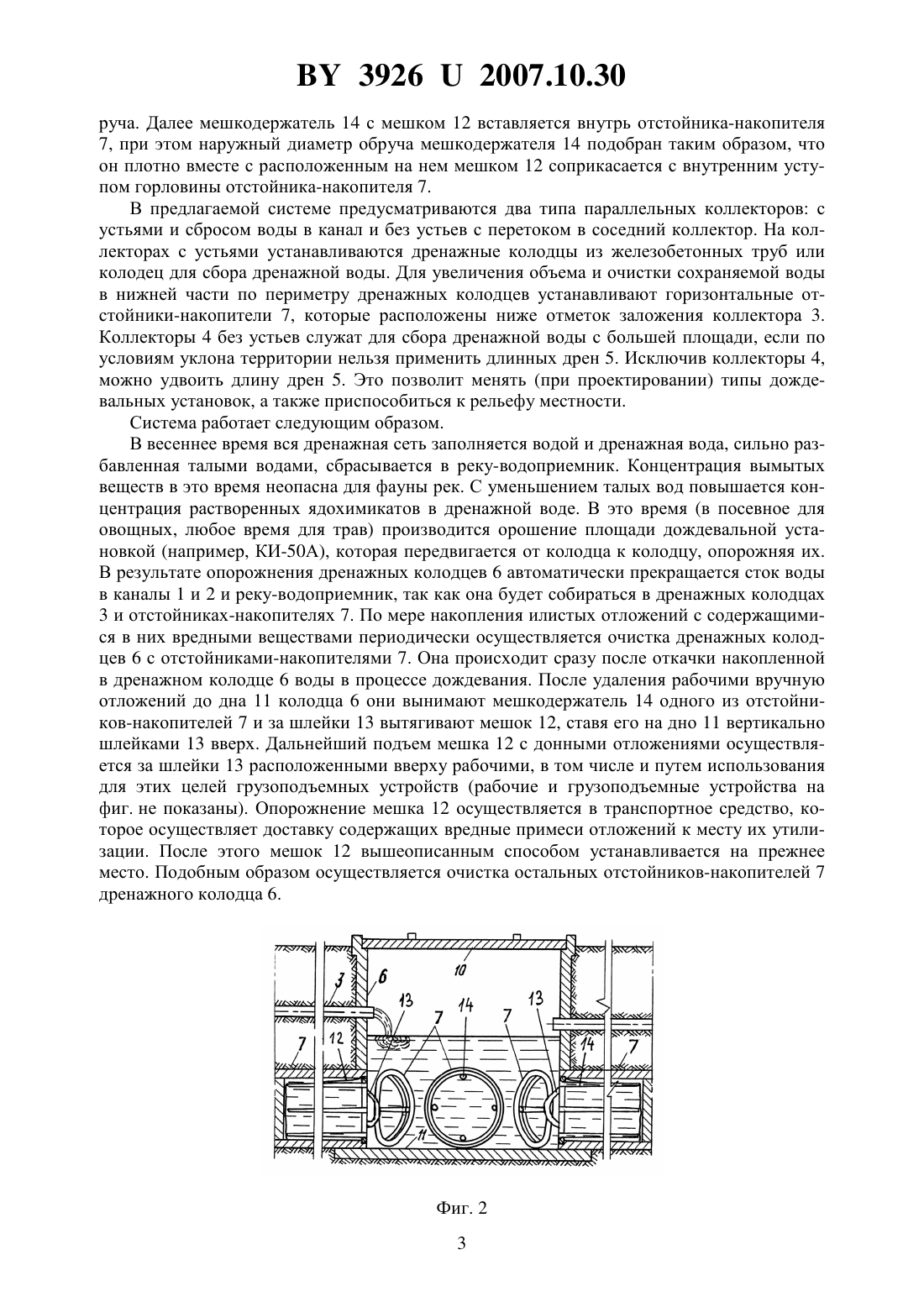

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основин Сергей Викторович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Осушительно-увлажнительная водооборотная система, содержащая дрены, коллекторы, каналы и дренажные колодцы, снабженная отстойниками-накопителями, выполненными в виде горизонтально расположенных труб, подсоединенных звездообразно к нижней части дренажных колодцев, отличающаяся тем, что отстойники-накопители снабжены мешками, расположенными по их внутренним поверхностям с помощью установленных на горловинах отстойников-накопителей мешкодержателей, каждый из которых выполнен в виде обруча с присоединенными к его внутреннему диаметру на равном расстоянии относительно друг друга перпендикулярно плоскости обруча четырех стержней в виде усеченных конусов, расположенных большими основаниями на внутреннем диаметре обруча, а к мешкам присоединены захватные элементы в виде двух симметрично закрепленных по их сторонам шлеек.(56) 1. А.с.896171, МПК Е 02 В 11/00 // Бюл.1. - 1982. Полезная модель относится к мелиорации, а именно к осушительно-увлажнительным водооборотным системам. Известна осушительно-увлажнительная система 1, содержащая дрены, коллекторы,каналы и дренажные колодцы, снабженные отстойниками-накопителями, выполненными в виде горизонтально расположенных труб, подсоединенных звездообразно к нижней части дренажных колодцев. В такой осушительно-увлажнительной системе существенно затруднен процесс очистки отстойников-накопителей от различного рода наносных отложений. Такая очистка осуществляется вскоре после опорожнения дренажного колодца дождевальной установкой (например, КИ-50 А) и проводится в крайне стесненных условиях вручную при поступающей в колодец сверху из коллекторов воды. При использовании в этих условиях различного рода ручного вспомогательного инструмента (например, лопаты и т.п. ) очень ограничено пространство маневрирования им, а послойное удаление отложений приводит к частичному повторному растворению их в воде колодца. Задача, которую решает полезная модель, заключается в снижении трудоемкости очистки отстойников-накопителей. Поставленная задача решается с помощью осушительно-увлажнительной водооборотной системы, содержащей дрены, коллекторы, каналы и дренажные колодцы, снабженной отстойниками-накопителями, выполненными в виде горизонтально расположенных труб,подсоединенных звездообразно к нижней части дренажных колодцев, где отстойникинакопители снабжены мешками, расположенными по их внутренним поверхностям с помощью установленных на горловинах отстойников-накопителей мешкодержателей, каждый из которых выполнен в виде обруча с присоединенными к его внутреннему диаметру на равном расстоянии относительно друг друга перпендикулярно плоскости обруча четырех стержней в виде усеченных конусов, расположенных большими основаниями на внутреннем диаметре обруча, а к мешкам присоединены захватные элементы в виде двух симметрично закрепленных по их сторонам шлеек. На фиг. 1 изображена осушительно-увлажнительная водооборотная система на фиг. 2 дренажный колодец с отстойниками-накопителями в разрезе на фиг. 3 - фронтальная проекция мешкодержателя на фиг. 4 - профильная проекция мешкодержателя. Осушительно-увлажнительная водооборотная система содержит магистральный проводящий канал 1, в который впадает транспортирующий канал (собиратель) 2, коллекторы 3 с устьями и без устьев 4, дрены 5, дренажные колодцы 6, установленные на коллекторах 3. Дренажные колодцы 6 снабжены отстойниками-накопителями 7. Коллекторы 3 и 4 соединены между собой коллекторами-перетоками 8 на круговых площадках орошения 9 дождевальной установкой. Дренажный колодец 6 имеет крышку 10 и дно 11. Отстойникинакопители 7 снабжены мешками 12 с присоединенными к каждому из них захватными элементами в виде двух симметрично закрепленных по их сторонам шлеек 13. Мешки 12 изготавливают из плотной водостойкой синтетической ткани. Они устанавливаются по внутренним поверхностям отстойников-накопителей 7 с помощью закрепленных на их горловинах мешкодержателей 14. Каждый мешкодержатель 14 выполнен в виде обруча с присоединенными к его внутреннему диаметру на равном расстоянии относительно друг друга перпендикулярно плоскости обруча четырех стержней в виде усеченных конусов,расположенных большими основаниями на внутреннем диаметре обруча, и изготовлен,например, из пластмассы. Размеры отстойника-накопителя 7, мешка 12 и мешкодержателя 14 соответствуют друг другу. При установке мешка 12 внутрь отстойника-накопителя 7 он предварительно одевается на мешкодержатель 14, включая наружную поверхность его об 2 39262007.10.30 руча. Далее мешкодержатель 14 с мешком 12 вставляется внутрь отстойника-накопителя 7, при этом наружный диаметр обруча мешкодержателя 14 подобран таким образом, что он плотно вместе с расположенным на нем мешком 12 соприкасается с внутренним уступом горловины отстойника-накопителя 7. В предлагаемой системе предусматриваются два типа параллельных коллекторов с устьями и сбросом воды в канал и без устьев с перетоком в соседний коллектор. На коллекторах с устьями устанавливаются дренажные колодцы из железобетонных труб или колодец для сбора дренажной воды. Для увеличения объема и очистки сохраняемой воды в нижней части по периметру дренажных колодцев устанавливают горизонтальные отстойники-накопители 7, которые расположены ниже отметок заложения коллектора 3. Коллекторы 4 без устьев служат для сбора дренажной воды с большей площади, еслипо условиям уклона территории нельзя применить длинных дрен 5. Исключив коллекторы 4,можно удвоить длину дрен 5. Это позволит менять (при проектировании) типы дождевальных установок, а также приспособиться к рельефу местности. Система работает следующим образом. В весеннее время вся дренажная сеть заполняется водой и дренажная вода, сильно разбавленная талыми водами, сбрасывается в реку-водоприемник. Концентрация вымытых веществ в это время неопасна для фауны рек. С уменьшением талых вод повышается концентрация растворенных ядохимикатов в дренажной воде. В это время (в посевное для овощных, любое время для трав) производится орошение площади дождевальной установкой (например, КИ-50 А), которая передвигается от колодца к колодцу, опорожняя их. В результате опорожнения дренажных колодцев 6 автоматически прекращается сток воды в каналы 1 и 2 и реку-водоприемник, так как она будет собираться в дренажных колодцах 3 и отстойниках-накопителях 7. По мере накопления илистых отложений с содержащимися в них вредными веществами периодически осуществляется очистка дренажных колодцев 6 с отстойниками-накопителями 7. Она происходит сразу после откачки накопленной в дренажном колодце 6 воды в процессе дождевания. После удаления рабочими вручную отложений до дна 11 колодца 6 они вынимают мешкодержатель 14 одного из отстойников-накопителей 7 и за шлейки 13 вытягивают мешок 12, ставя его на дно 11 вертикально шлейками 13 вверх. Дальнейший подъем мешка 12 с донными отложениями осуществляется за шлейки 13 расположенными вверху рабочими, в том числе и путем использования для этих целей грузоподъемных устройств (рабочие и грузоподъемные устройства на фиг. не показаны). Опорожнение мешка 12 осуществляется в транспортное средство, которое осуществляет доставку содержащих вредные примеси отложений к месту их утилизации. После этого мешок 12 вышеописанным способом устанавливается на прежнее место. Подобным образом осуществляется очистка остальных отстойников-накопителей 7 дренажного колодца 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
