Дренажная система

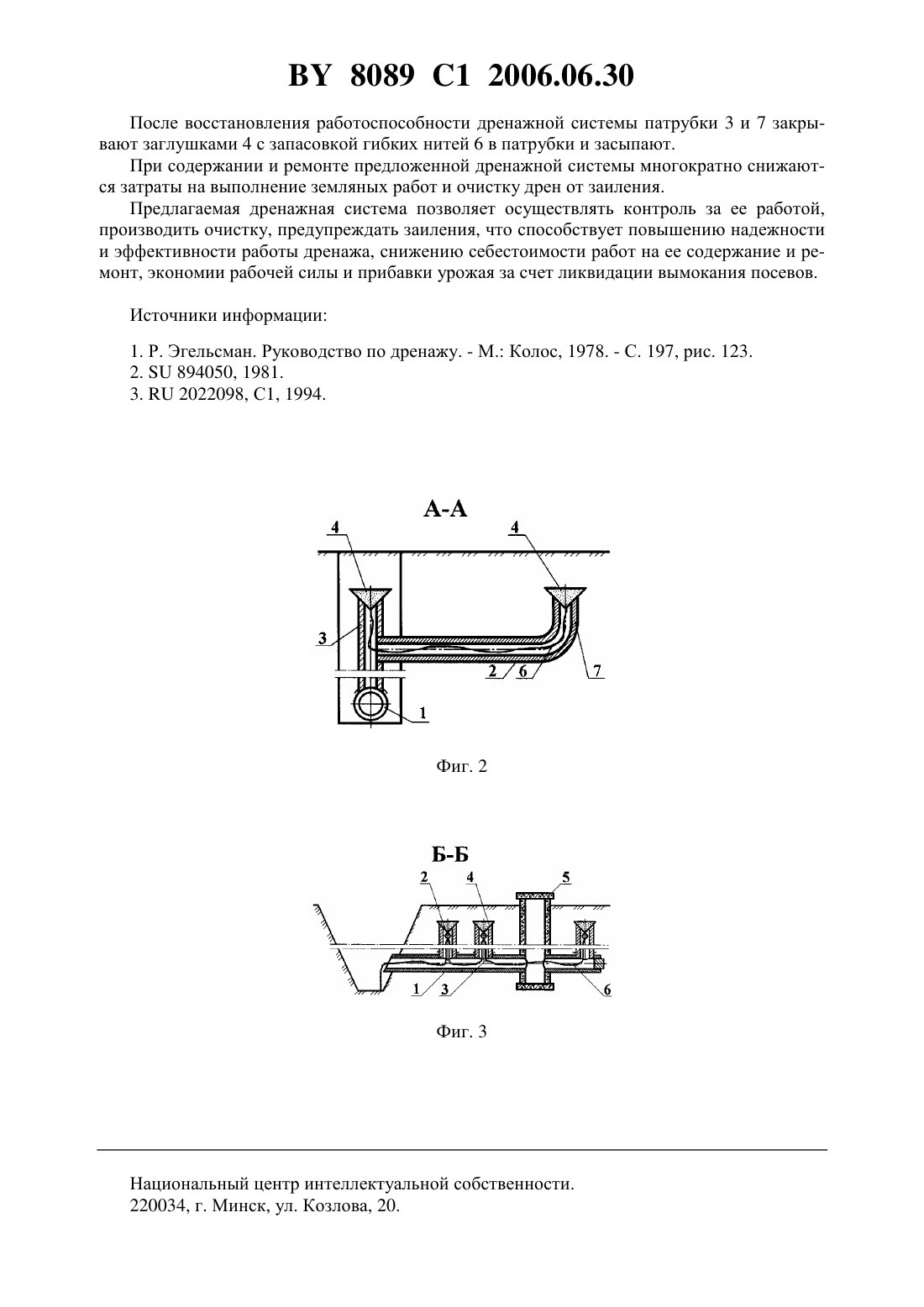

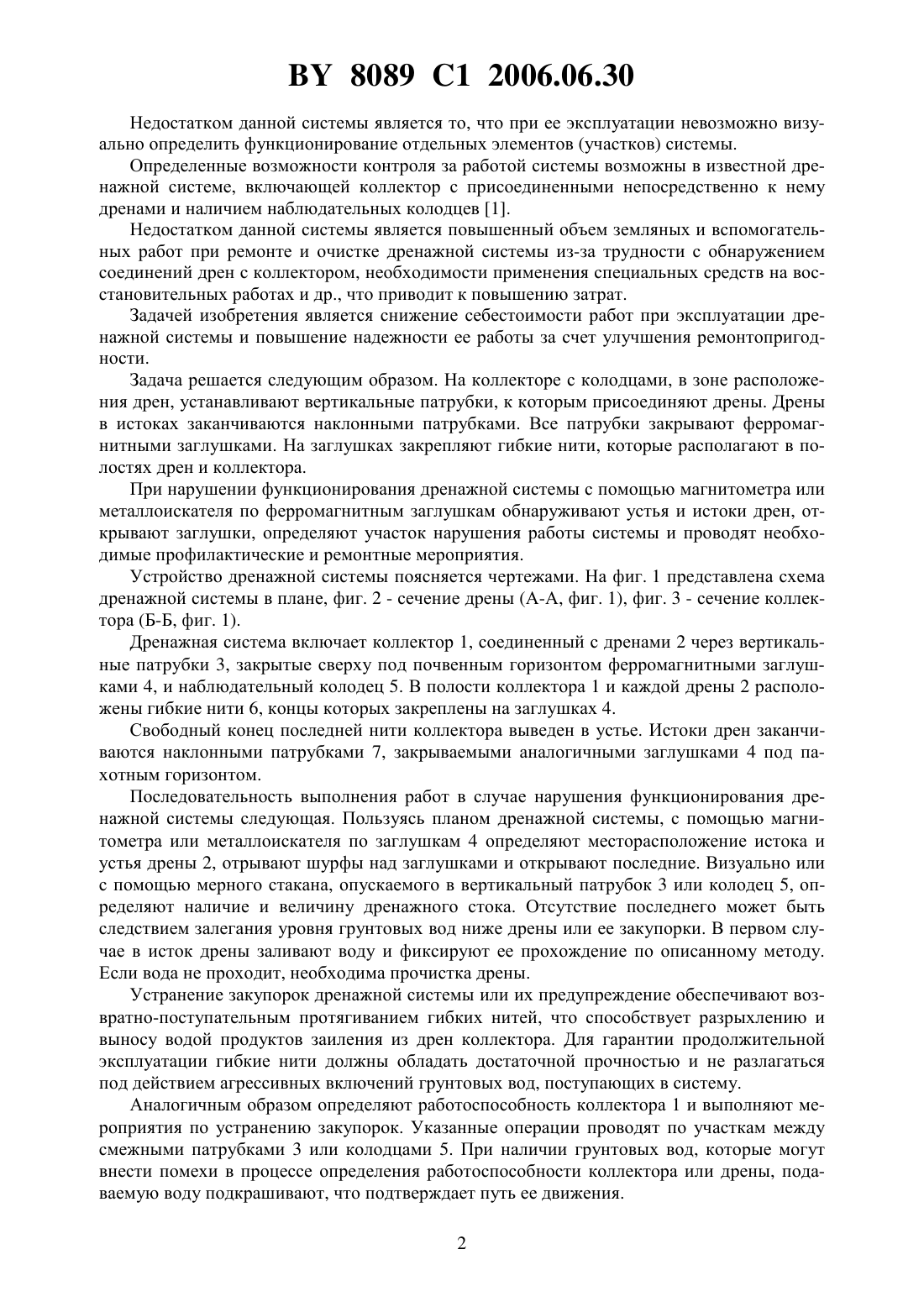

(51)02 11/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие БелНИИ мелиорации и луговодства(72) Авторы Лихацевич Анатолий Павлович Кондратьев Виктор Николаевич Титов Владимир Никифорович Райкевич Николай Григорьевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БелНИИ мелиорации и луговодства(57) Дренажная система, включающая коллектор, соединенный с впадающими в него дренами, и наблюдательные колодцы, отличающаяся тем, что в местах соединения дрен с коллектором и в истоках дрен установлены патрубки с ферромагнитными заглушками и прикрепленными к ним гибкими нитями, расположенными в полости дрен и коллектора,при этом дрены соединены с коллектором через патрубки. Фиг. 1 Изобретение относится к области мелиорации, преимущественно к закрытым дренажным системам. Известна дренажная система, включающая коллектор и дрены, которые в устьевой части уложены на постоянную глубину от поверхности, равную глубине заложения устья дрены в истоке коллектора 2. 8089 1 2006.06.30 Недостатком данной системы является то, что при ее эксплуатации невозможно визуально определить функционирование отдельных элементов (участков) системы. Определенные возможности контроля за работой системы возможны в известной дренажной системе, включающей коллектор с присоединенными непосредственно к нему дренами и наличием наблюдательных колодцев 1. Недостатком данной системы является повышенный объем земляных и вспомогательных работ при ремонте и очистке дренажной системы из-за трудности с обнаружением соединений дрен с коллектором, необходимости применения специальных средств на восстановительных работах и др., что приводит к повышению затрат. Задачей изобретения является снижение себестоимости работ при эксплуатации дренажной системы и повышение надежности ее работы за счет улучшения ремонтопригодности. Задача решается следующим образом. На коллекторе с колодцами, в зоне расположения дрен, устанавливают вертикальные патрубки, к которым присоединяют дрены. Дрены в истоках заканчиваются наклонными патрубками. Все патрубки закрывают ферромагнитными заглушками. На заглушках закрепляют гибкие нити, которые располагают в полостях дрен и коллектора. При нарушении функционирования дренажной системы с помощью магнитометра или металлоискателя по ферромагнитным заглушкам обнаруживают устья и истоки дрен, открывают заглушки, определяют участок нарушения работы системы и проводят необходимые профилактические и ремонтные мероприятия. Устройство дренажной системы поясняется чертежами. На фиг. 1 представлена схема дренажной системы в плане, фиг. 2 - сечение дрены (А-А, фиг. 1), фиг. 3 - сечение коллектора (Б-Б, фиг. 1). Дренажная система включает коллектор 1, соединенный с дренами 2 через вертикальные патрубки 3, закрытые сверху под почвенным горизонтом ферромагнитными заглушками 4, и наблюдательный колодец 5. В полости коллектора 1 и каждой дрены 2 расположены гибкие нити 6, концы которых закреплены на заглушках 4. Свободный конец последней нити коллектора выведен в устье. Истоки дрен заканчиваются наклонными патрубками 7, закрываемыми аналогичными заглушками 4 под пахотным горизонтом. Последовательность выполнения работ в случае нарушения функционирования дренажной системы следующая. Пользуясь планом дренажной системы, с помощью магнитометра или металлоискателя по заглушкам 4 определяют месторасположение истока и устья дрены 2, отрывают шурфы над заглушками и открывают последние. Визуально или с помощью мерного стакана, опускаемого в вертикальный патрубок 3 или колодец 5, определяют наличие и величину дренажного стока. Отсутствие последнего может быть следствием залегания уровня грунтовых вод ниже дрены или ее закупорки. В первом случае в исток дрены заливают воду и фиксируют ее прохождение по описанному методу. Если вода не проходит, необходима прочистка дрены. Устранение закупорок дренажной системы или их предупреждение обеспечивают возвратно-поступательным протягиванием гибких нитей, что способствует разрыхлению и выносу водой продуктов заиления из дрен коллектора. Для гарантии продолжительной эксплуатации гибкие нити должны обладать достаточной прочностью и не разлагаться под действием агрессивных включений грунтовых вод, поступающих в систему. Аналогичным образом определяют работоспособность коллектора 1 и выполняют мероприятия по устранению закупорок. Указанные операции проводят по участкам между смежными патрубками 3 или колодцами 5. При наличии грунтовых вод, которые могут внести помехи в процессе определения работоспособности коллектора или дрены, подаваемую воду подкрашивают, что подтверждает путь ее движения. 2 8089 1 2006.06.30 После восстановления работоспособности дренажной системы патрубки 3 и 7 закрывают заглушками 4 с запасовкой гибких нитей 6 в патрубки и засыпают. При содержании и ремонте предложенной дренажной системы многократно снижаются затраты на выполнение земляных работ и очистку дрен от заиления. Предлагаемая дренажная система позволяет осуществлять контроль за ее работой,производить очистку, предупреждать заиления, что способствует повышению надежности и эффективности работы дренажа, снижению себестоимости работ на ее содержание и ремонт, экономии рабочей силы и прибавки урожая за счет ликвидации вымокания посевов. Источники информации 1. Р. Эгельсман. Руководство по дренажу. - М. Колос, 1978. - С. 197, рис. 123. 2.894050, 1981. 3.2022098, С 1, 1994. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
