Устройство для кротования почв

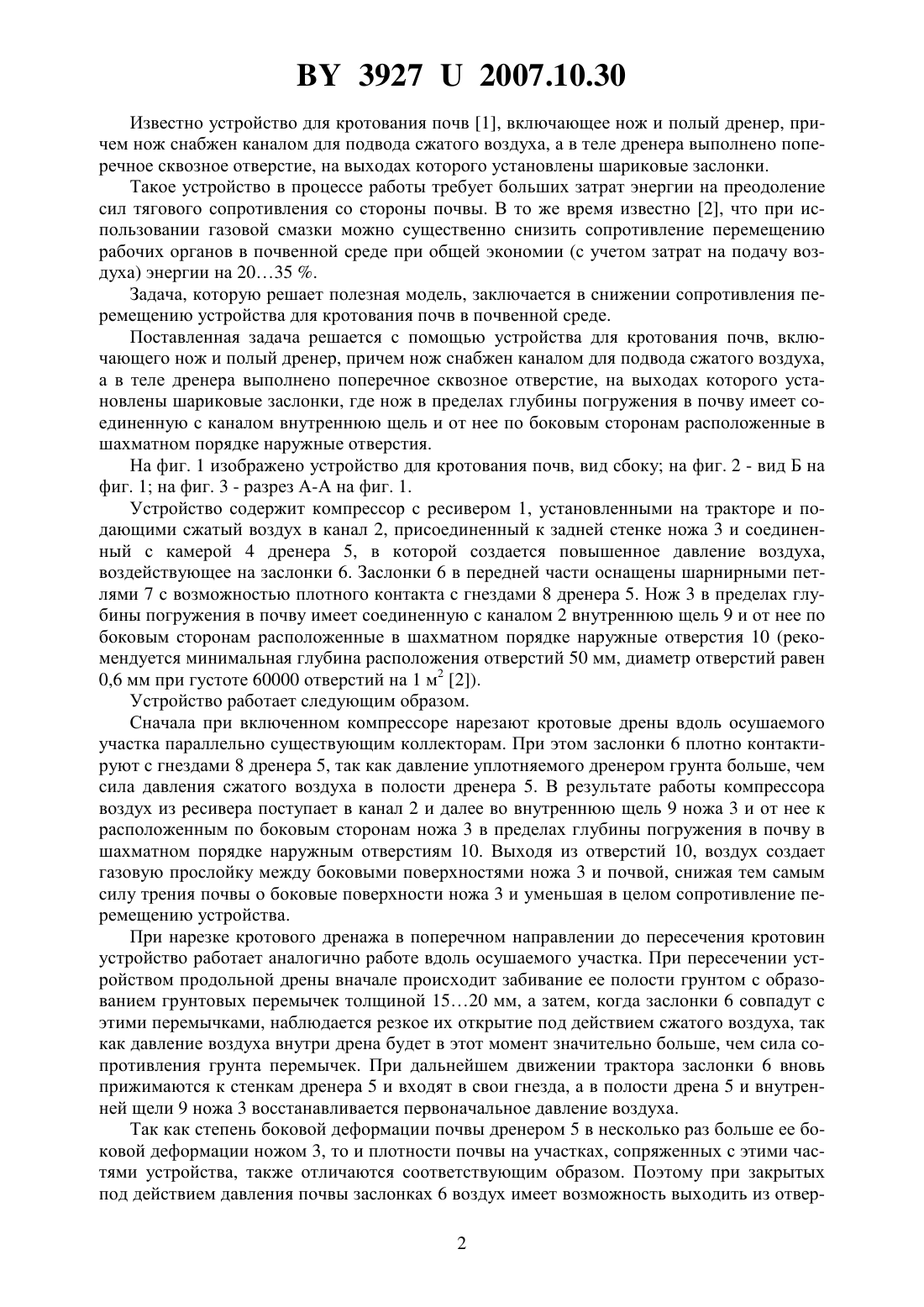

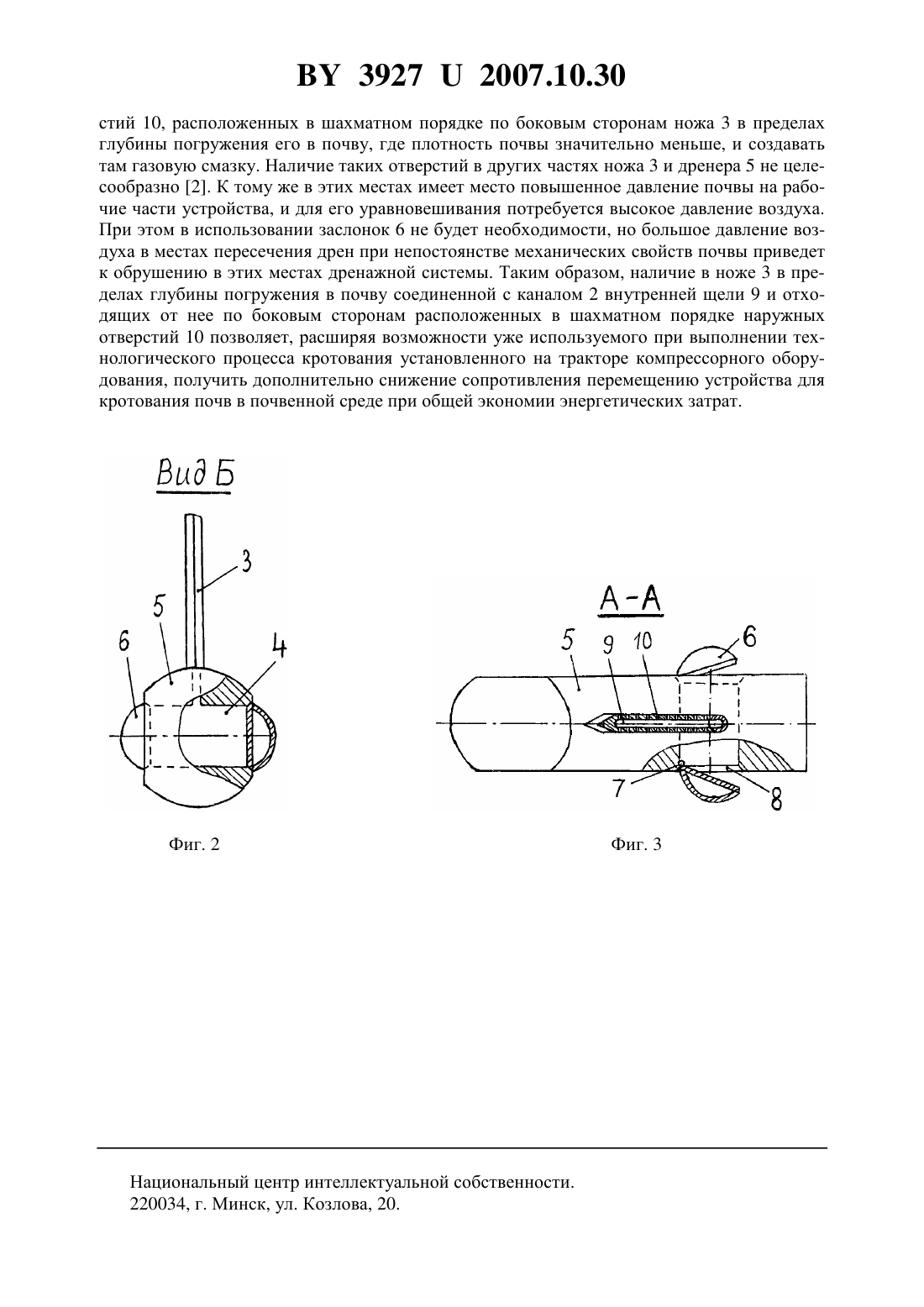

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРОТОВАНИЯ ПОЧВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для кротования почв, включающее нож и полый дренер, причем нож снабжен каналом для подвода сжатого воздуха, а в теле дренера выполнено поперечное сквозное отверстие, на выходах которого установлены шариковые заслонки, отличающееся тем, что нож в пределах глубины погружения в почву имеет соединенную с каналом внутреннюю щель и от нее по боковым сторонам расположенные в шахматном порядке наружные отверстия.(56) 1. А.с. СССР 1170039, МПК Е 02 В 11/02 // Бюл.28. - 1985. 2. Фомин В.И., Чебан А.И. Исследование клина с газовой смазкой. В кн. Проектирование рабочих органов сельскохозяйственных машин, вып. 2, 1970. - С. 5662. Фиг. 1 Полезная модель относится к сельскому хозяйству и может быть использована для формирования кротовых дрен при гидромелиоративном строительстве для внутрипочвенного осушения. 39272007.10.30 Известно устройство для кротования почв 1, включающее нож и полый дренер, причем нож снабжен каналом для подвода сжатого воздуха, а в теле дренера выполнено поперечное сквозное отверстие, на выходах которого установлены шариковые заслонки. Такое устройство в процессе работы требует больших затрат энергии на преодоление сил тягового сопротивления со стороны почвы. В то же время известно 2, что при использовании газовой смазки можно существенно снизить сопротивление перемещению рабочих органов в почвенной среде при общей экономии (с учетом затрат на подачу воздуха) энергии на 2035 . Задача, которую решает полезная модель, заключается в снижении сопротивления перемещению устройства для кротования почв в почвенной среде. Поставленная задача решается с помощью устройства для кротования почв, включающего нож и полый дренер, причем нож снабжен каналом для подвода сжатого воздуха,а в теле дренера выполнено поперечное сквозное отверстие, на выходах которого установлены шариковые заслонки, где нож в пределах глубины погружения в почву имеет соединенную с каналом внутреннюю щель и от нее по боковым сторонам расположенные в шахматном порядке наружные отверстия. На фиг. 1 изображено устройство для кротования почв, вид сбоку на фиг. 2 - вид Б на фиг. 1 на фиг. 3 - разрез А-А на фиг. 1. Устройство содержит компрессор с ресивером 1, установленными на тракторе и подающими сжатый воздух в канал 2, присоединенный к задней стенке ножа 3 и соединенный с камерой 4 дренера 5, в которой создается повышенное давление воздуха,воздействующее на заслонки 6. Заслонки 6 в передней части оснащены шарнирными петлями 7 с возможностью плотного контакта с гнездами 8 дренера 5. Нож 3 в пределах глубины погружения в почву имеет соединенную с каналом 2 внутреннюю щель 9 и от нее по боковым сторонам расположенные в шахматном порядке наружные отверстия 10 (рекомендуется минимальная глубина расположения отверстий 50 мм, диаметр отверстий равен 0,6 мм при густоте 60000 отверстий на 1 м 2 2). Устройство работает следующим образом. Сначала при включенном компрессоре нарезают кротовые дрены вдоль осушаемого участка параллельно существующим коллекторам. При этом заслонки 6 плотно контактируют с гнездами 8 дренера 5, так как давление уплотняемого дренером грунта больше, чем сила давления сжатого воздуха в полости дренера 5. В результате работы компрессора воздух из ресивера поступает в канал 2 и далее во внутреннюю щель 9 ножа 3 и от нее к расположенным по боковым сторонам ножа 3 в пределах глубины погружения в почву в шахматном порядке наружным отверстиям 10. Выходя из отверстий 10, воздух создает газовую прослойку между боковыми поверхностями ножа 3 и почвой, снижая тем самым силу трения почвы о боковые поверхности ножа 3 и уменьшая в целом сопротивление перемещению устройства. При нарезке кротового дренажа в поперечном направлении до пересечения кротовин устройство работает аналогично работе вдоль осушаемого участка. При пересечении устройством продольной дрены вначале происходит забивание ее полости грунтом с образованием грунтовых перемычек толщиной 1520 мм, а затем, когда заслонки 6 совпадут с этими перемычками, наблюдается резкое их открытие под действием сжатого воздуха, так как давление воздуха внутри дрена будет в этот момент значительно больше, чем сила сопротивления грунта перемычек. При дальнейшем движении трактора заслонки 6 вновь прижимаются к стенкам дренера 5 и входят в свои гнезда, а в полости дрена 5 и внутренней щели 9 ножа 3 восстанавливается первоначальное давление воздуха. Так как степень боковой деформации почвы дренером 5 в несколько раз больше ее боковой деформации ножом 3, то и плотности почвы на участках, сопряженных с этими частями устройства, также отличаются соответствующим образом. Поэтому при закрытых под действием давления почвы заслонках 6 воздух имеет возможность выходить из отвер 2 39272007.10.30 стий 10, расположенных в шахматном порядке по боковым сторонам ножа 3 в пределах глубины погружения его в почву, где плотность почвы значительно меньше, и создавать там газовую смазку. Наличие таких отверстий в других частях ножа 3 и дренера 5 не целесообразно 2. К тому же в этих местах имеет место повышенное давление почвы на рабочие части устройства, и для его уравновешивания потребуется высокое давление воздуха. При этом в использовании заслонок 6 не будет необходимости, но большое давление воздуха в местах пересечения дрен при непостоянстве механических свойств почвы приведет к обрушению в этих местах дренажной системы. Таким образом, наличие в ноже 3 в пределах глубины погружения в почву соединенной с каналом 2 внутренней щели 9 и отходящих от нее по боковым сторонам расположенных в шахматном порядке наружных отверстий 10 позволяет, расширяя возможности уже используемого при выполнении технологического процесса кротования установленного на тракторе компрессорного оборудования, получить дополнительно снижение сопротивления перемещению устройства для кротования почв в почвенной среде при общей экономии энергетических затрат. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
