Кокильная машина

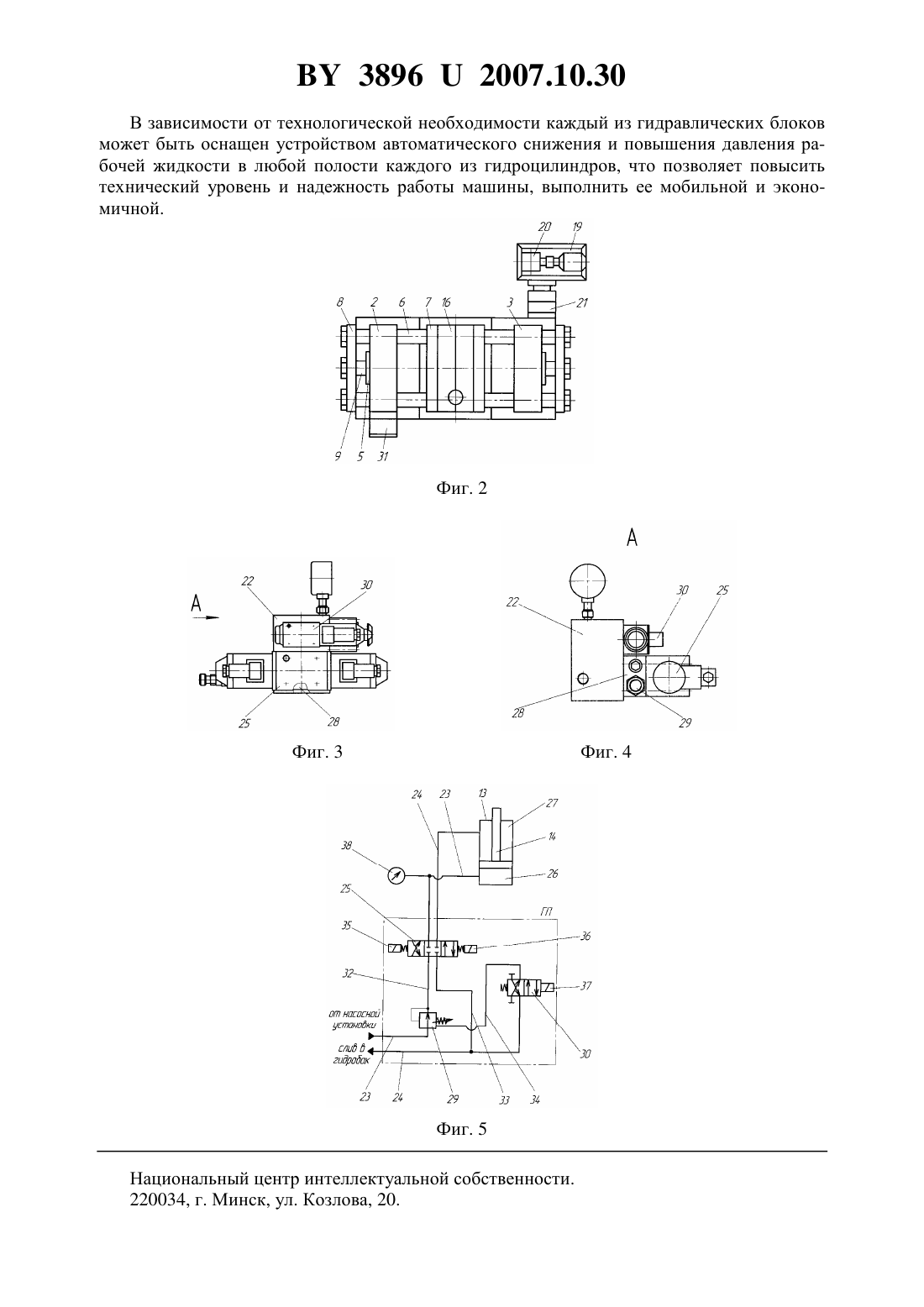

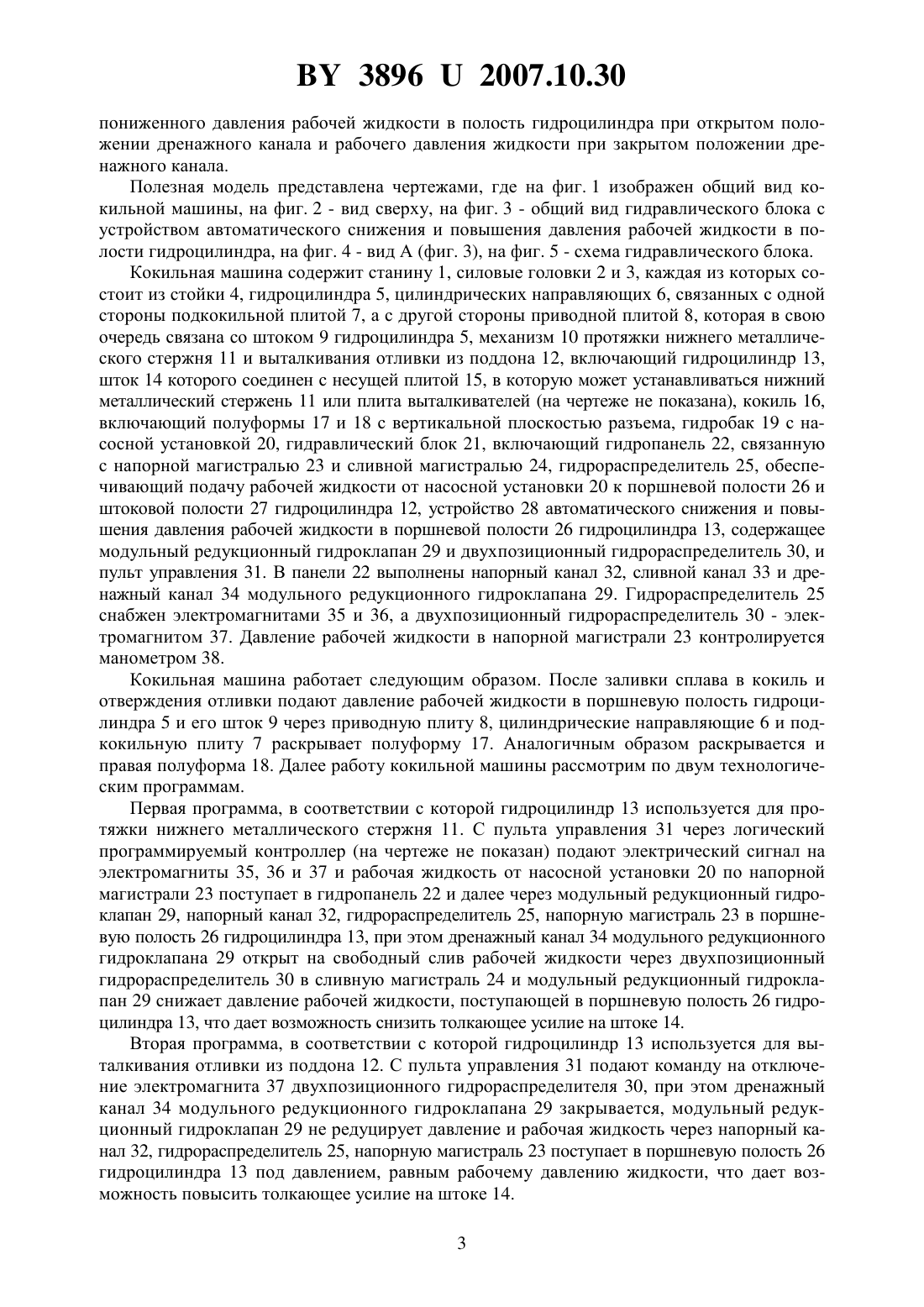

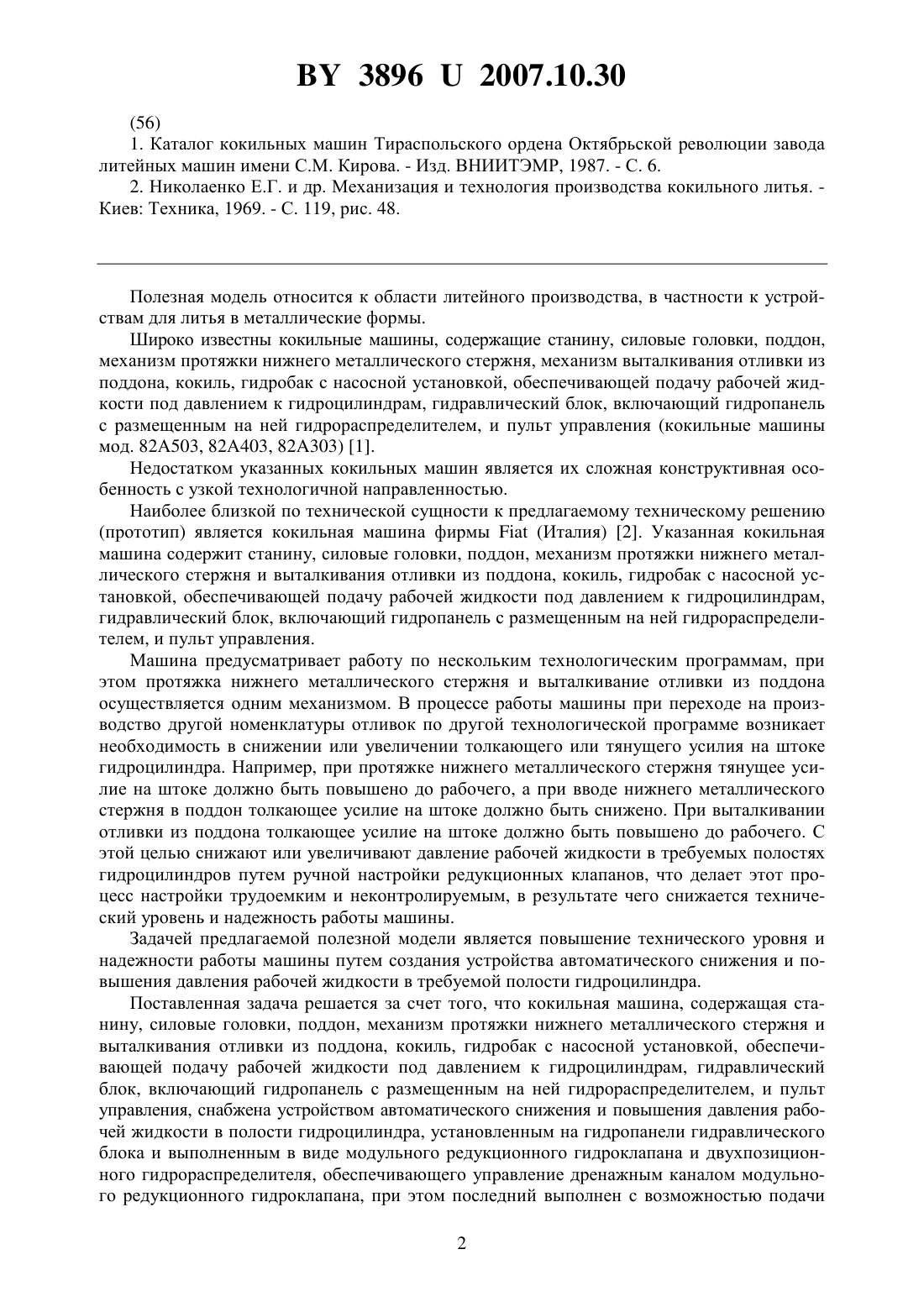

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие ИНСТИТУТ БЕЛНИИЛИТ(72) Авторы Бондарик Николай Евгеньевич Дубиковский Вячеслав Касперович Мельников Алексей Петрович Миронов Александр Сергеевич Садоха Мечислав Антонович Хохлова Татьяна Семеновна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие ИНСТИТУТ БЕЛНИИЛИТ(57) Кокильная машина, содержащая станину, силовые головки, поддон, механизм протяжки нижнего металлического стержня и выталкивания отливки из поддона, кокиль, гидробак с насосной установкой, обеспечивающей подачу рабочей жидкости под давлением к гидроцилиндрам, гидравлический блок, включающий гидропанель с размещенным на ней гидрораспределителем, и пульт управления, отличающаяся тем, что она снабжена устройством автоматического снижения и повышения давления рабочей жидкости в полости гидроцилиндра, установленным на гидропанели гидравлического блока и выполненным в виде модульного редукционного гидроклапана и двухпозиционного гидрораспределителя,обеспечивающего управление дренажным каналом модульного редукционного гидроклапана, при этом последний выполнен с возможностью подачи пониженного давления рабочей жидкости в полость гидроцилиндра при открытом положении дренажного канала и рабочего давления жидкости при закрытом положении дренажного канала.(56) 1. Каталог кокильных машин Тираспольского ордена Октябрьской революции завода литейных машин имени С.М. Кирова. - Изд. ВНИИТЭМР, 1987. - С. 6. 2. Николаенко Е.Г. и др. Механизация и технология производства кокильного литья. Киев Техника, 1969. - С. 119, рис. 48. Полезная модель относится к области литейного производства, в частности к устройствам для литья в металлические формы. Широко известны кокильные машины, содержащие станину, силовые головки, поддон,механизм протяжки нижнего металлического стержня, механизм выталкивания отливки из поддона, кокиль, гидробак с насосной установкой, обеспечивающей подачу рабочей жидкости под давлением к гидроцилиндрам, гидравлический блок, включающий гидропанель с размещенным на ней гидрораспределителем, и пульт управления (кокильные машины мод. 82 А 503, 82 А 403, 82303) 1. Недостатком указанных кокильных машин является их сложная конструктивная особенность с узкой технологичной направленностью. Наиболее близкой по технической сущности к предлагаемому техническому решению(прототип) является кокильная машина фирмы(Италия) 2. Указанная кокильная машина содержит станину, силовые головки, поддон, механизм протяжки нижнего металлического стержня и выталкивания отливки из поддона, кокиль, гидробак с насосной установкой, обеспечивающей подачу рабочей жидкости под давлением к гидроцилиндрам,гидравлический блок, включающий гидропанель с размещенным на ней гидрораспределителем, и пульт управления. Машина предусматривает работу по нескольким технологическим программам, при этом протяжка нижнего металлического стержня и выталкивание отливки из поддона осуществляется одним механизмом. В процессе работы машины при переходе на производство другой номенклатуры отливок по другой технологической программе возникает необходимость в снижении или увеличении толкающего или тянущего усилия на штоке гидроцилиндра. Например, при протяжке нижнего металлического стержня тянущее усилие на штоке должно быть повышено до рабочего, а при вводе нижнего металлического стержня в поддон толкающее усилие на штоке должно быть снижено. При выталкивании отливки из поддона толкающее усилие на штоке должно быть повышено до рабочего. С этой целью снижают или увеличивают давление рабочей жидкости в требуемых полостях гидроцилиндров путем ручной настройки редукционных клапанов, что делает этот процесс настройки трудоемким и неконтролируемым, в результате чего снижается технический уровень и надежность работы машины. Задачей предлагаемой полезной модели является повышение технического уровня и надежности работы машины путем создания устройства автоматического снижения и повышения давления рабочей жидкости в требуемой полости гидроцилиндра. Поставленная задача решается за счет того, что кокильная машина, содержащая станину, силовые головки, поддон, механизм протяжки нижнего металлического стержня и выталкивания отливки из поддона, кокиль, гидробак с насосной установкой, обеспечивающей подачу рабочей жидкости под давлением к гидроцилиндрам, гидравлический блок, включающий гидропанель с размещенным на ней гидрораспределителем, и пульт управления, снабжена устройством автоматического снижения и повышения давления рабочей жидкости в полости гидроцилиндра, установленным на гидропанели гидравлического блока и выполненным в виде модульного редукционного гидроклапана и двухпозиционного гидрораспределителя, обеспечивающего управление дренажным каналом модульного редукционного гидроклапана, при этом последний выполнен с возможностью подачи 2 38962007.10.30 пониженного давления рабочей жидкости в полость гидроцилиндра при открытом положении дренажного канала и рабочего давления жидкости при закрытом положении дренажного канала. Полезная модель представлена чертежами, где на фиг. 1 изображен общий вид кокильной машины, на фиг. 2 - вид сверху, на фиг. 3 - общий вид гидравлического блока с устройством автоматического снижения и повышения давления рабочей жидкости в полости гидроцилиндра, на фиг. 4 - вид А (фиг. 3), на фиг. 5 - схема гидравлического блока. Кокильная машина содержит станину 1, силовые головки 2 и 3, каждая из которых состоит из стойки 4, гидроцилиндра 5, цилиндрических направляющих 6, связанных с одной стороны подкокильной плитой 7, а с другой стороны приводной плитой 8, которая в свою очередь связана со штоком 9 гидроцилиндра 5, механизм 10 протяжки нижнего металлического стержня 11 и выталкивания отливки из поддона 12, включающий гидроцилиндр 13,шток 14 которого соединен с несущей плитой 15, в которую может устанавливаться нижний металлический стержень 11 или плита выталкивателей (на чертеже не показана), кокиль 16,включающий полуформы 17 и 18 с вертикальной плоскостью разъема, гидробак 19 с насосной установкой 20, гидравлический блок 21, включающий гидропанель 22, связанную с напорной магистралью 23 и сливной магистралью 24, гидрораспределитель 25, обеспечивающий подачу рабочей жидкости от насосной установки 20 к поршневой полости 26 и штоковой полости 27 гидроцилиндра 12, устройство 28 автоматического снижения и повышения давления рабочей жидкости в поршневой полости 26 гидроцилиндра 13, содержащее модульный редукционный гидроклапан 29 и двухпозиционный гидрораспределитель 30, и пульт управления 31. В панели 22 выполнены напорный канал 32, сливной канал 33 и дренажный канал 34 модульного редукционного гидроклапана 29. Гидрораспределитель 25 снабжен электромагнитами 35 и 36, а двухпозиционный гидрораспределитель 30 - электромагнитом 37. Давление рабочей жидкости в напорной магистрали 23 контролируется манометром 38. Кокильная машина работает следующим образом. После заливки сплава в кокиль и отверждения отливки подают давление рабочей жидкости в поршневую полость гидроцилиндра 5 и его шток 9 через приводную плиту 8, цилиндрические направляющие 6 и подкокильную плиту 7 раскрывает полуформу 17. Аналогичным образом раскрывается и правая полуформа 18. Далее работу кокильной машины рассмотрим по двум технологическим программам. Первая программа, в соответствии с которой гидроцилиндр 13 используется для протяжки нижнего металлического стержня 11. С пульта управления 31 через логический программируемый контроллер (на чертеже не показан) подают электрический сигнал на электромагниты 35, 36 и 37 и рабочая жидкость от насосной установки 20 по напорной магистрали 23 поступает в гидропанель 22 и далее через модульный редукционный гидроклапан 29, напорный канал 32, гидрораспределитель 25, напорную магистраль 23 в поршневую полость 26 гидроцилиндра 13, при этом дренажный канал 34 модульного редукционного гидроклапана 29 открыт на свободный слив рабочей жидкости через двухпозиционный гидрораспределитель 30 в сливную магистраль 24 и модульный редукционный гидроклапан 29 снижает давление рабочей жидкости, поступающей в поршневую полость 26 гидроцилиндра 13, что дает возможность снизить толкающее усилие на штоке 14. Вторая программа, в соответствии с которой гидроцилиндр 13 используется для выталкивания отливки из поддона 12. С пульта управления 31 подают команду на отключение электромагнита 37 двухпозиционного гидрораспределителя 30, при этом дренажный канал 34 модульного редукционного гидроклапана 29 закрывается, модульный редукционный гидроклапан 29 не редуцирует давление и рабочая жидкость через напорный канал 32, гидрораспределитель 25, напорную магистраль 23 поступает в поршневую полость 26 гидроцилиндра 13 под давлением, равным рабочему давлению жидкости, что дает возможность повысить толкающее усилие на штоке 14. 3 38962007.10.30 В зависимости от технологической необходимости каждый из гидравлических блоков может быть оснащен устройством автоматического снижения и повышения давления рабочей жидкости в любой полости каждого из гидроцилиндров, что позволяет повысить технический уровень и надежность работы машины, выполнить ее мобильной и экономичной. Фиг. 5 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
