Роторно-лемешный плуг

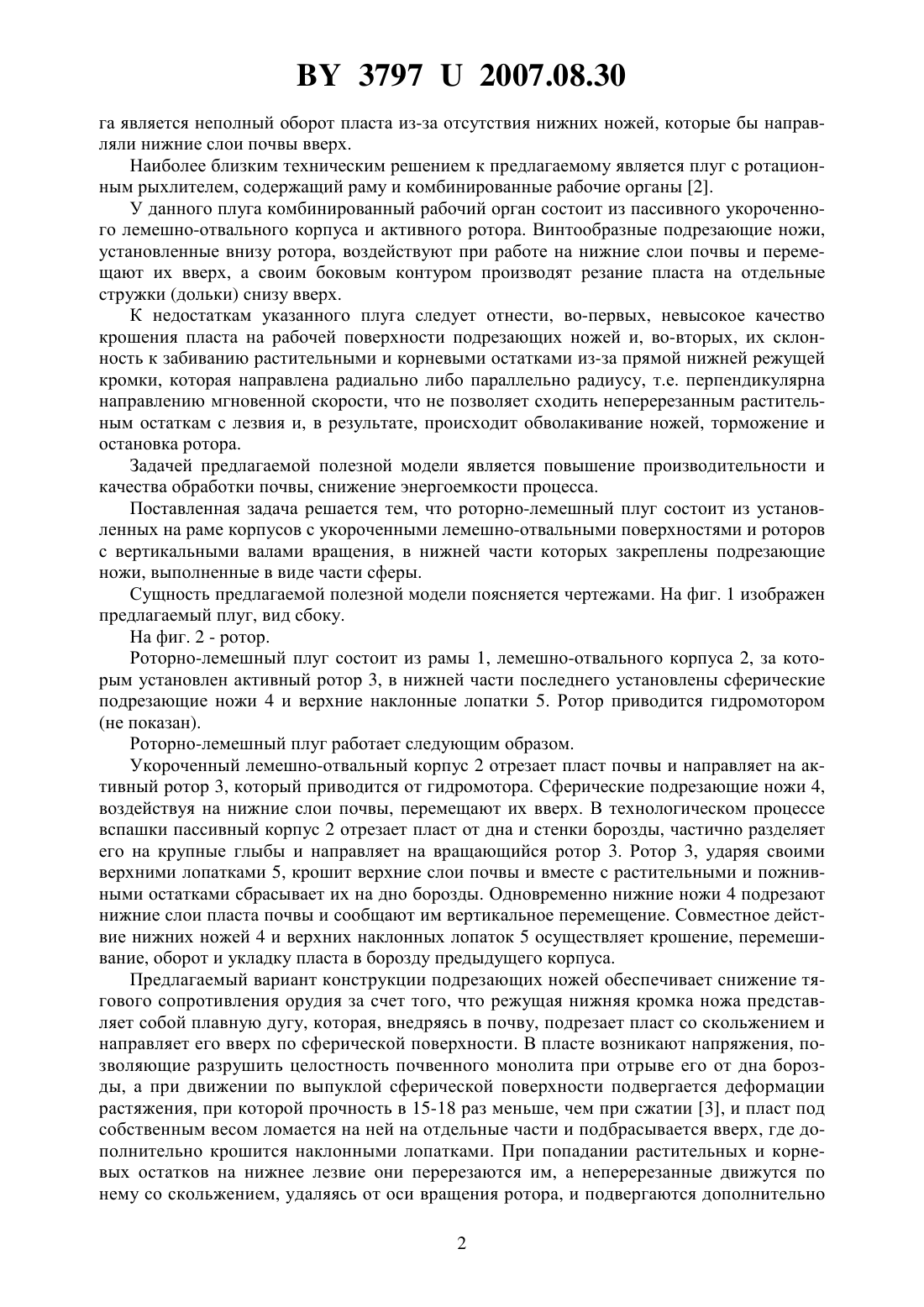

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Мисуно Олег Иосифович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Роторно-лемешный плуг, состоящий из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и роторов с вертикальными валами вращения,в нижней части которых закреплены подрезающие ножи, отличающийся тем, что подрезающие ножи выполнены в виде части сферы. Предлагаемая полезная модель относится к сельскому хозяйству, в частности к орудиям для основной обработки почвы, и представляет собой плуг с активными рабочими органами, предназначенный для вспашки различных по механическому составу почв под зерновые и технические культуры. Известен плуг с активным отвалом, включающий корпус плуга с укороченным отвалом и установленный за ним вращающийся ротор с ножами 1. Недостатком данного плу 37972007.08.30 га является неполный оборот пласта из-за отсутствия нижних ножей, которые бы направляли нижние слои почвы вверх. Наиболее близким техническим решением к предлагаемому является плуг с ротационным рыхлителем, содержащий раму и комбинированные рабочие органы 2. У данного плуга комбинированный рабочий орган состоит из пассивного укороченного лемешно-отвального корпуса и активного ротора. Винтообразные подрезающие ножи,установленные внизу ротора, воздействуют при работе на нижние слои почвы и перемещают их вверх, а своим боковым контуром производят резание пласта на отдельные стружки (дольки) снизу вверх. К недостаткам указанного плуга следует отнести, во-первых, невысокое качество крошения пласта на рабочей поверхности подрезающих ножей и, во-вторых, их склонность к забиванию растительными и корневыми остатками из-за прямой нижней режущей кромки, которая направлена радиально либо параллельно радиусу, т.е. перпендикулярна направлению мгновенной скорости, что не позволяет сходить неперерезанным растительным остаткам с лезвия и, в результате, происходит обволакивание ножей, торможение и остановка ротора. Задачей предлагаемой полезной модели является повышение производительности и качества обработки почвы, снижение энергоемкости процесса. Поставленная задача решается тем, что роторно-лемешный плуг состоит из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и роторов с вертикальными валами вращения, в нижней части которых закреплены подрезающие ножи, выполненные в виде части сферы. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен предлагаемый плуг, вид сбоку. На фиг. 2 - ротор. Роторно-лемешный плуг состоит из рамы 1, лемешно-отвального корпуса 2, за которым установлен активный ротор 3, в нижней части последнего установлены сферические подрезающие ножи 4 и верхние наклонные лопатки 5. Ротор приводится гидромотором(не показан). Роторно-лемешный плуг работает следующим образом. Укороченный лемешно-отвальный корпус 2 отрезает пласт почвы и направляет на активный ротор 3, который приводится от гидромотора. Сферические подрезающие ножи 4,воздействуя на нижние слои почвы, перемещают их вверх. В технологическом процессе вспашки пассивный корпус 2 отрезает пласт от дна и стенки борозды, частично разделяет его на крупные глыбы и направляет на вращающийся ротор 3. Ротор 3, ударяя своими верхними лопатками 5, крошит верхние слои почвы и вместе с растительными и пожнивными остатками сбрасывает их на дно борозды. Одновременно нижние ножи 4 подрезают нижние слои пласта почвы и сообщают им вертикальное перемещение. Совместное действие нижних ножей 4 и верхних наклонных лопаток 5 осуществляет крошение, перемешивание, оборот и укладку пласта в борозду предыдущего корпуса. Предлагаемый вариант конструкции подрезающих ножей обеспечивает снижение тягового сопротивления орудия за счет того, что режущая нижняя кромка ножа представляет собой плавную дугу, которая, внедряясь в почву, подрезает пласт со скольжением и направляет его вверх по сферической поверхности. В пласте возникают напряжения, позволяющие разрушить целостность почвенного монолита при отрыве его от дна борозды, а при движении по выпуклой сферической поверхности подвергается деформации растяжения, при которой прочность в 15-18 раз меньше, чем при сжатии 3, и пласт под собственным весом ломается на ней на отдельные части и подбрасывается вверх, где дополнительно крошится наклонными лопатками. При попадании растительных и корневых остатков на нижнее лезвие они перерезаются им, а неперерезанные движутся по нему со скольжением, удаляясь от оси вращения ротора, и подвергаются дополнительно 2 37972007.08.30 перерезыванию. Неперерезанные остатки соскальзывают с лезвия и отбрасываются в сторону. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
