Сосковая поилка

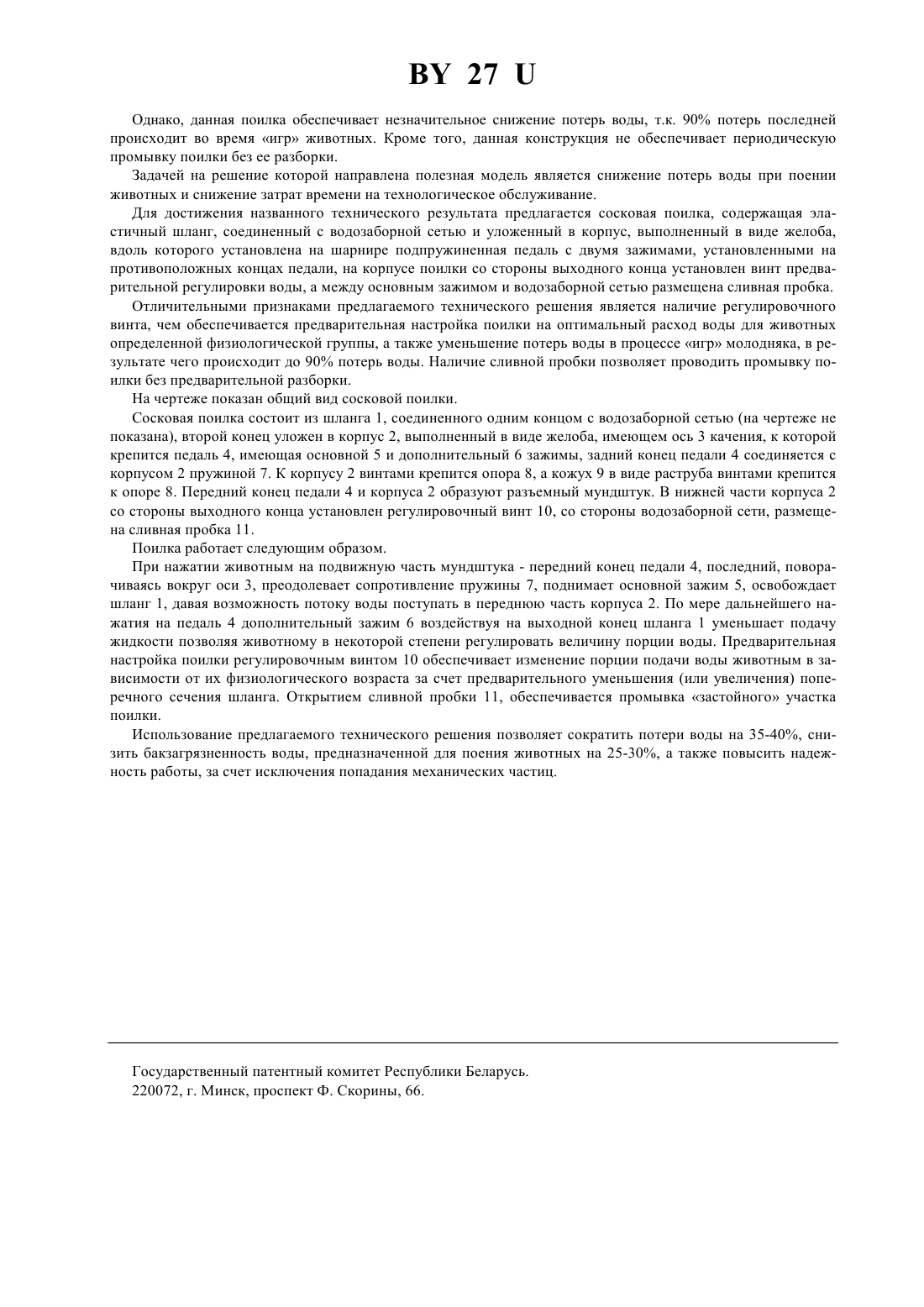

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Государственное предприятие институт БелНИКТИММП(57) Сосковая поилка, содержащая эластичный шланг, соединенный с водозаборной сетью и уложенный в корпус, выполненный в виде желоба, вдоль которого установлена на шарнире подпружиненная педаль с двумя зажимами, установленными на противоположных концах педали, отличающаяся тем, что на корпусе поилки со стороны выходного конца установлен винт предварительной регулировки воды, а между основным зажимом и водозаборной сетью размещена сливная пробка. Полезная модель относится к механизации животноводческих ферм, в частности, к средствам поения свиней. Известна сосковая поилка, включающая корпус, в котором установлены сосок, имеющий продольный канал и буртик со сферической поверхностью, и клапан с кольцевым выступом 1. Известные сосковые поилки не удобны в эксплуатации, т.к. не учитывают физиологические особенности различных групп животных, как, например, развивать необходимое усилие для нажатия на выступ клапана, значительный расход воды, вследствие мгновенного выброса (в момент открытия клапана) воды, невозможность очистки поилки (без предварительного ее разбора) от минеральных и органических отложений,что приводит к микробиологической загрязненности воды. Известна, также сосковая поилка содержащая корпус выполненный в форме желоба, в который уложен шланг соединенный одним концом с водозаборным баком. Вдоль корпуса на шарнире установлена подпружиненная педаль, имеющая основной и дополнительный зажимы 2. 27 Однако, данная поилка обеспечивает незначительное снижение потерь воды, т.к. 90 потерь последней происходит во время игр животных. Кроме того, данная конструкция не обеспечивает периодическую промывку поилки без ее разборки. Задачей на решение которой направлена полезная модель является снижение потерь воды при поении животных и снижение затрат времени на технологическое обслуживание. Для достижения названного технического результата предлагается сосковая поилка, содержащая эластичный шланг, соединенный с водозаборной сетью и уложенный в корпус, выполненный в виде желоба,вдоль которого установлена на шарнире подпружиненная педаль с двумя зажимами, установленными на противоположных концах педали, на корпусе поилки со стороны выходного конца установлен винт предварительной регулировки воды, а между основным зажимом и водозаборной сетью размещена сливная пробка. Отличительными признаками предлагаемого технического решения является наличие регулировочного винта, чем обеспечивается предварительная настройка поилки на оптимальный расход воды для животных определенной физиологической группы, а также уменьшение потерь воды в процессе игр молодняка, в результате чего происходит до 90 потерь воды. Наличие сливной пробки позволяет проводить промывку поилки без предварительной разборки. На чертеже показан общий вид сосковой поилки. Сосковая поилка состоит из шланга 1, соединенного одним концом с водозаборной сетью (на чертеже не показана), второй конец уложен в корпус 2, выполненный в виде желоба, имеющем ось 3 качения, к которой крепится педаль 4, имеющая основной 5 и дополнительный 6 зажимы, задний конец педали 4 соединяется с корпусом 2 пружиной 7. К корпусу 2 винтами крепится опора 8, а кожух 9 в виде раструба винтами крепится к опоре 8. Передний конец педали 4 и корпуса 2 образуют разъемный мундштук. В нижней части корпуса 2 со стороны выходного конца установлен регулировочный винт 10, со стороны водозаборной сети, размещена сливная пробка 11. Поилка работает следующим образом. При нажатии животным на подвижную часть мундштука - передний конец педали 4, последний, поворачиваясь вокруг оси 3, преодолевает сопротивление пружины 7, поднимает основной зажим 5, освобождает шланг 1, давая возможность потоку воды поступать в переднюю часть корпуса 2. По мере дальнейшего нажатия на педаль 4 дополнительный зажим 6 воздействуя на выходной конец шланга 1 уменьшает подачу жидкости позволяя животному в некоторой степени регулировать величину порции воды. Предварительная настройка поилки регулировочным винтом 10 обеспечивает изменение порции подачи воды животным в зависимости от их физиологического возраста за счет предварительного уменьшения (или увеличения) поперечного сечения шланга. Открытием сливной пробки 11, обеспечивается промывка застойного участка поилки. Использование предлагаемого технического решения позволяет сократить потери воды на 35-40, снизить бакзагрязненность воды, предназначенной для поения животных на 25-30, а также повысить надежность работы, за счет исключения попадания механических частиц. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
