Ванна (варианты)

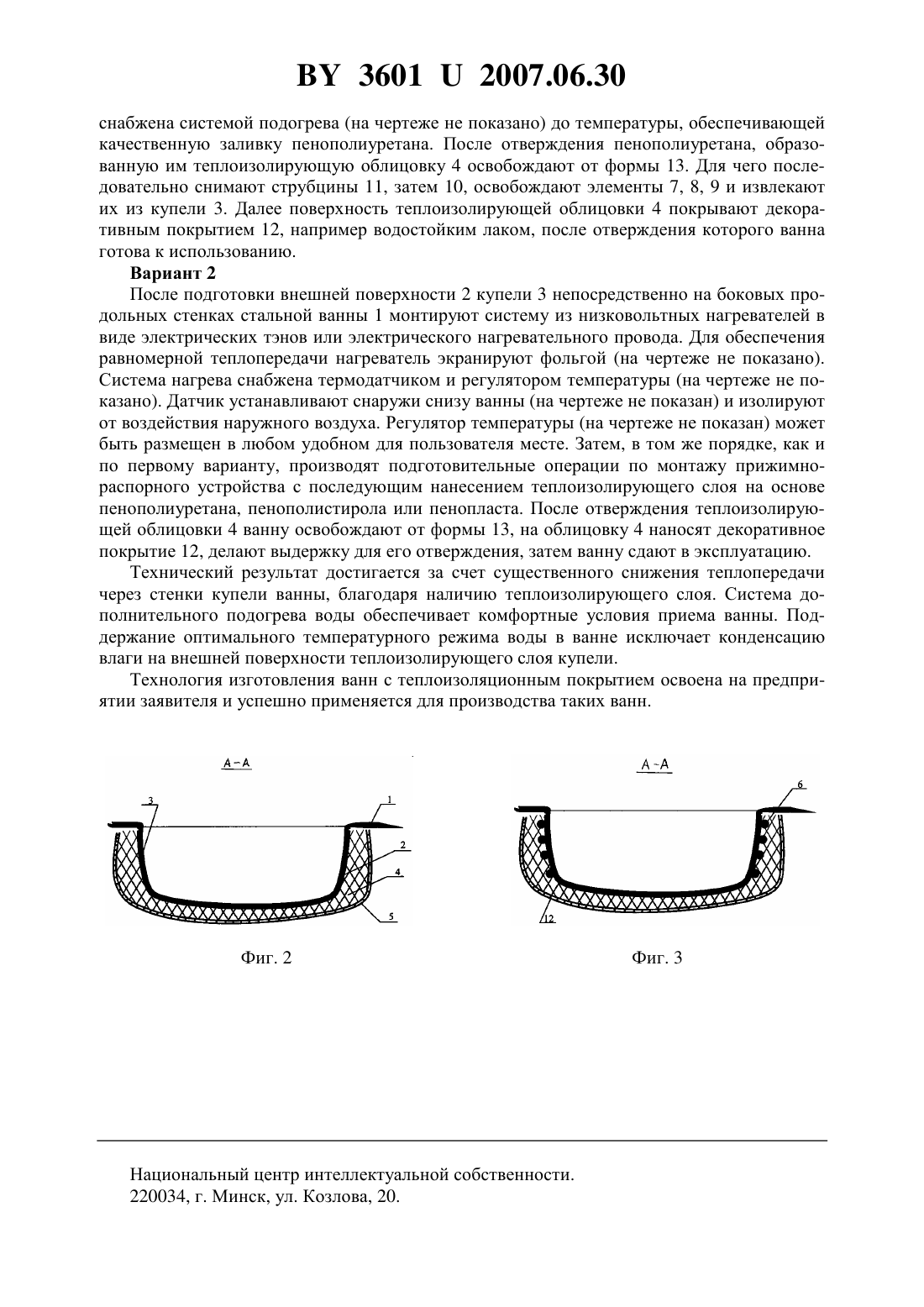

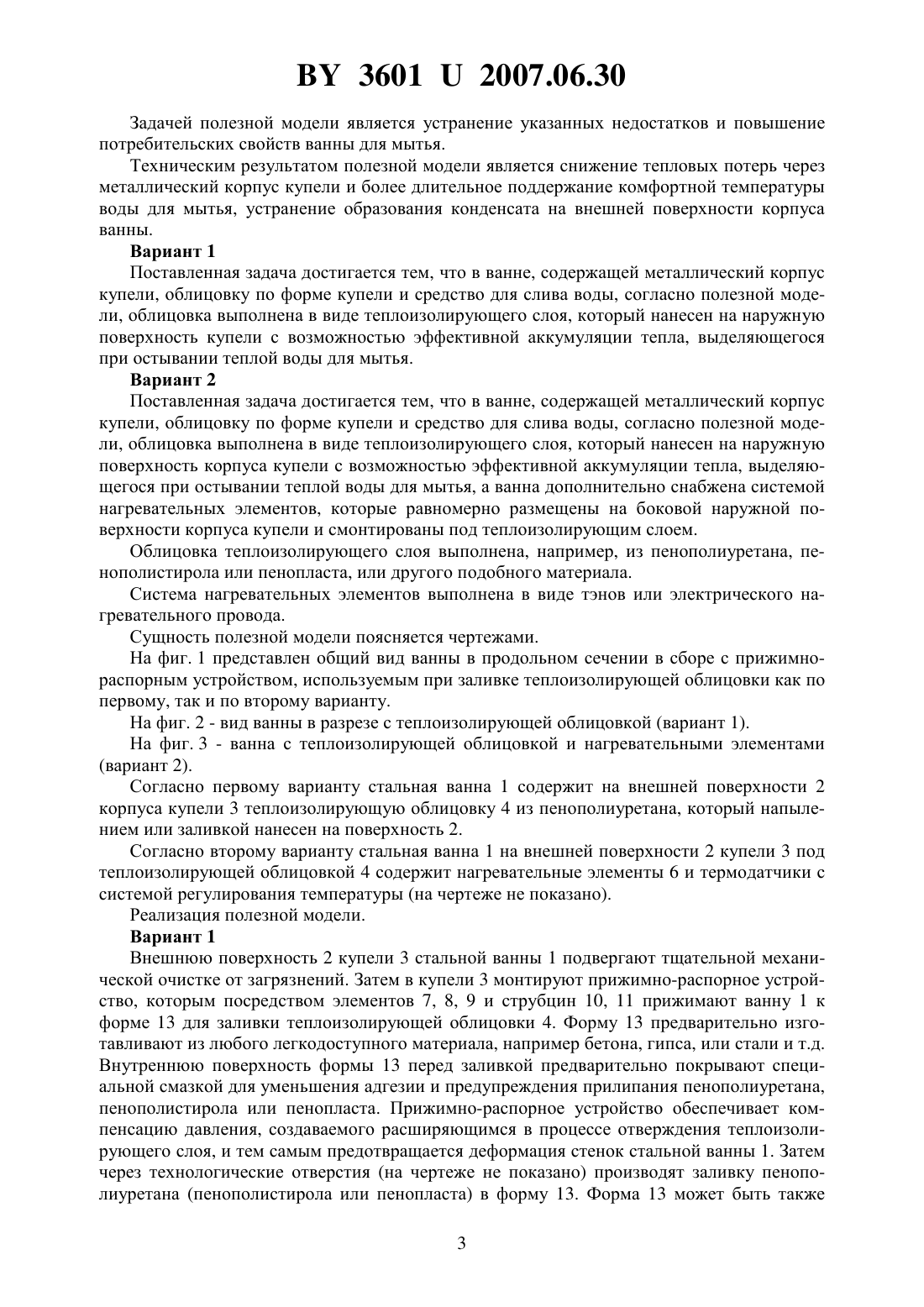

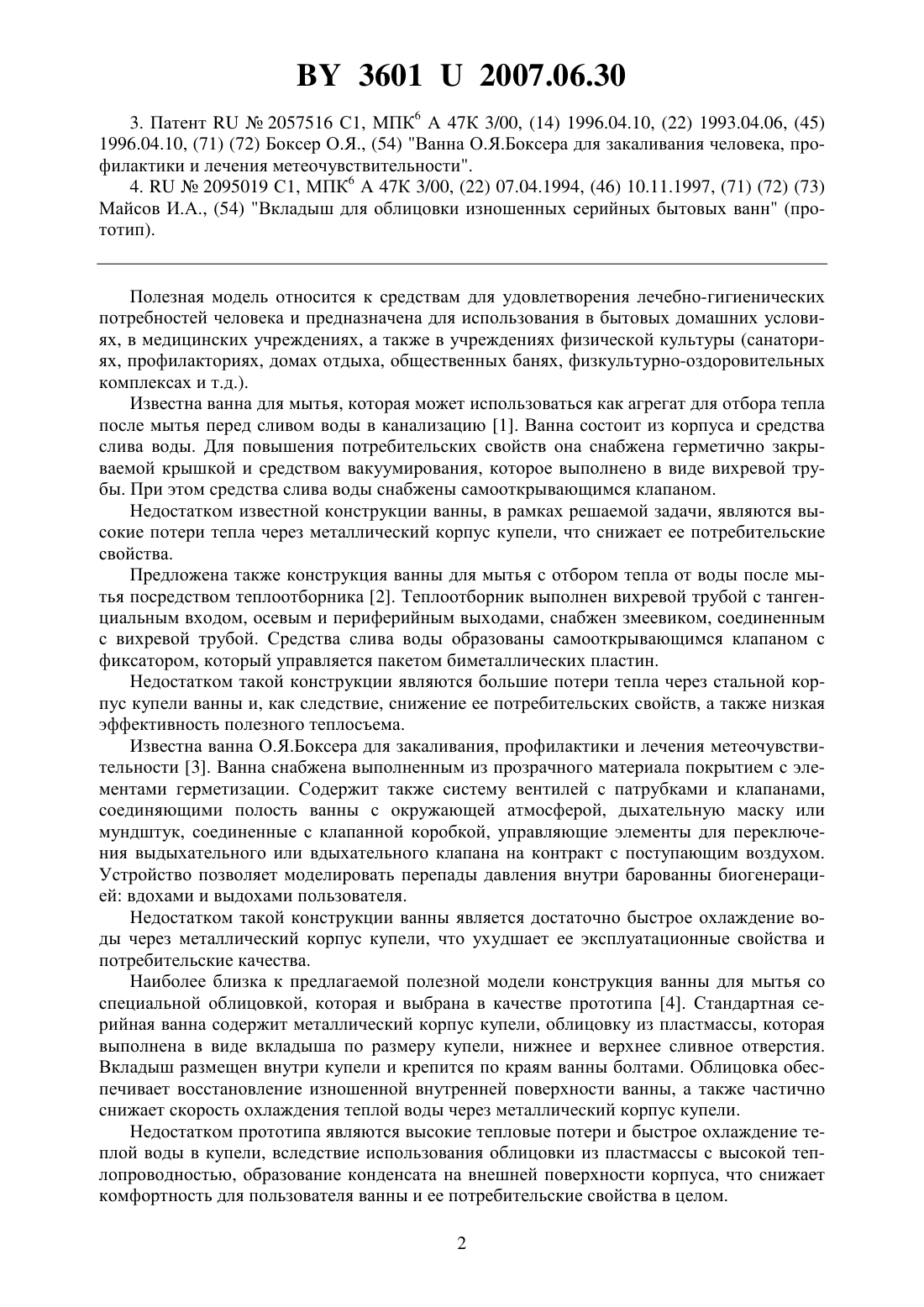

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Банкетик Александр Иванович(72) Автор Банкетик Александр Иванович(73) Патентообладатель Банкетик Александр Иванович(57) 1. Ванна, содержащая металлический корпус купели, облицовку по форме купели и средство для слива воды, отличающаяся тем, что облицовка выполнена в виде теплоизолирующего слоя, который нанесен на наружную поверхность купели с возможностью эффективной аккумуляции тепла, выделяющегося при остывании теплой воды для мытья. 2. Ванна, содержащая металлический корпус купели, облицовку по форме купели и средство для слива воды, отличающаяся тем, что облицовка выполнена в виде теплоизолирующего слоя, который нанесен на наружную поверхность корпуса купели с возможностью эффективной аккумуляции тепла, выделяющегося при остывании теплой воды для мытья, а ванна дополнительно снабжена системой нагревательных элементов, которые равномерно размещены на боковой наружной поверхности корпуса купели и смонтированы под теплоизолирующим слоем. 3. Ванна по любому из пп. 1, 2, отличающаяся тем, что облицовка теплоизолирующего слоя выполнена, например, из пенополиуретана, пенополистирола или пенопласта, или другого подобного материала. 4. Ванна по п. 2, отличающаяся тем, что система нагревательных элементов выполнена в виде тэнов или электрического нагревательного провода. 36012007.06.30 3. Патент 2057516 С 1, МПК 6 А 47 К 3/00, (14) 1996.04.10, (22) 1993.04.06, (45) 1996.04.10, (71) (72) Боксер О.Я., (54) Ванна О.Я.Боксера для закаливания человека, профилактики и лечения метеочувствительности. 4.2095019 С 1, МПК 6 А 47 К 3/00, (22) 07.04.1994, (46) 10.11.1997, (71) (72) (73) Майсов И.А., (54) Вкладыш для облицовки изношенных серийных бытовых ванн (прототип). Полезная модель относится к средствам для удовлетворения лечебно-гигиенических потребностей человека и предназначена для использования в бытовых домашних условиях, в медицинских учреждениях, а также в учреждениях физической культуры (санаториях, профилакториях, домах отдыха, общественных банях, физкультурно-оздоровительных комплексах и т.д.). Известна ванна для мытья, которая может использоваться как агрегат для отбора тепла после мытья перед сливом воды в канализацию 1. Ванна состоит из корпуса и средства слива воды. Для повышения потребительских свойств она снабжена герметично закрываемой крышкой и средством вакуумирования, которое выполнено в виде вихревой трубы. При этом средства слива воды снабжены самооткрывающимся клапаном. Недостатком известной конструкции ванны, в рамках решаемой задачи, являются высокие потери тепла через металлический корпус купели, что снижает ее потребительские свойства. Предложена также конструкция ванны для мытья с отбором тепла от воды после мытья посредством теплоотборника 2. Теплоотборник выполнен вихревой трубой с тангенциальным входом, осевым и периферийным выходами, снабжен змеевиком, соединенным с вихревой трубой. Средства слива воды образованы самооткрывающимся клапаном с фиксатором, который управляется пакетом биметаллических пластин. Недостатком такой конструкции являются большие потери тепла через стальной корпус купели ванны и, как следствие, снижение ее потребительских свойств, а также низкая эффективность полезного теплосъема. Известна ванна О.Я.Боксера для закаливания, профилактики и лечения метеочувствительности 3. Ванна снабжена выполненным из прозрачного материала покрытием с элементами герметизации. Содержит также систему вентилей с патрубками и клапанами,соединяющими полость ванны с окружающей атмосферой, дыхательную маску или мундштук, соединенные с клапанной коробкой, управляющие элементы для переключения выдыхательного или вдыхательного клапана на контракт с поступающим воздухом. Устройство позволяет моделировать перепады давления внутри барованны биогенерацией вдохами и выдохами пользователя. Недостатком такой конструкции ванны является достаточно быстрое охлаждение воды через металлический корпус купели, что ухудшает ее эксплуатационные свойства и потребительские качества. Наиболее близка к предлагаемой полезной модели конструкция ванны для мытья со специальной облицовкой, которая и выбрана в качестве прототипа 4. Стандартная серийная ванна содержит металлический корпус купели, облицовку из пластмассы, которая выполнена в виде вкладыша по размеру купели, нижнее и верхнее сливное отверстия. Вкладыш размещен внутри купели и крепится по краям ванны болтами. Облицовка обеспечивает восстановление изношенной внутренней поверхности ванны, а также частично снижает скорость охлаждения теплой воды через металлический корпус купели. Недостатком прототипа являются высокие тепловые потери и быстрое охлаждение теплой воды в купели, вследствие использования облицовки из пластмассы с высокой теплопроводностью, образование конденсата на внешней поверхности корпуса, что снижает комфортность для пользователя ванны и ее потребительские свойства в целом. 2 36012007.06.30 Задачей полезной модели является устранение указанных недостатков и повышение потребительских свойств ванны для мытья. Техническим результатом полезной модели является снижение тепловых потерь через металлический корпус купели и более длительное поддержание комфортной температуры воды для мытья, устранение образования конденсата на внешней поверхности корпуса ванны. Вариант 1 Поставленная задача достигается тем, что в ванне, содержащей металлический корпус купели, облицовку по форме купели и средство для слива воды, согласно полезной модели, облицовка выполнена в виде теплоизолирующего слоя, который нанесен на наружную поверхность купели с возможностью эффективной аккумуляции тепла, выделяющегося при остывании теплой воды для мытья. Вариант 2 Поставленная задача достигается тем, что в ванне, содержащей металлический корпус купели, облицовку по форме купели и средство для слива воды, согласно полезной модели, облицовка выполнена в виде теплоизолирующего слоя, который нанесен на наружную поверхность корпуса купели с возможностью эффективной аккумуляции тепла, выделяющегося при остывании теплой воды для мытья, а ванна дополнительно снабжена системой нагревательных элементов, которые равномерно размещены на боковой наружной поверхности корпуса купели и смонтированы под теплоизолирующим слоем. Облицовка теплоизолирующего слоя выполнена, например, из пенополиуретана, пенополистирола или пенопласта, или другого подобного материала. Система нагревательных элементов выполнена в виде тэнов или электрического нагревательного провода. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен общий вид ванны в продольном сечении в сборе с прижимнораспорным устройством, используемым при заливке теплоизолирующей облицовки как по первому, так и по второму варианту. На фиг. 2 - вид ванны в разрезе с теплоизолирующей облицовкой (вариант 1). На фиг. 3 - ванна с теплоизолирующей облицовкой и нагревательными элементами(вариант 2). Согласно первому варианту стальная ванна 1 содержит на внешней поверхности 2 корпуса купели 3 теплоизолирующую облицовку 4 из пенополиуретана, который напылением или заливкой нанесен на поверхность 2. Согласно второму варианту стальная ванна 1 на внешней поверхности 2 купели 3 под теплоизолирующей облицовкой 4 содержит нагревательные элементы 6 и термодатчики с системой регулирования температуры (на чертеже не показано). Реализация полезной модели. Вариант 1 Внешнюю поверхность 2 купели 3 стальной ванны 1 подвергают тщательной механической очистке от загрязнений. Затем в купели 3 монтируют прижимно-распорное устройство, которым посредством элементов 7, 8, 9 и струбцин 10, 11 прижимают ванну 1 к форме 13 для заливки теплоизолирующей облицовки 4. Форму 13 предварительно изготавливают из любого легкодоступного материала, например бетона, гипса, или стали и т.д. Внутреннюю поверхность формы 13 перед заливкой предварительно покрывают специальной смазкой для уменьшения адгезии и предупреждения прилипания пенополиуретана,пенополистирола или пенопласта. Прижимно-распорное устройство обеспечивает компенсацию давления, создаваемого расширяющимся в процессе отверждения теплоизолирующего слоя, и тем самым предотвращается деформация стенок стальной ванны 1. Затем через технологические отверстия (на чертеже не показано) производят заливку пенополиуретана (пенополистирола или пенопласта) в форму 13. Форма 13 может быть также 3 36012007.06.30 снабжена системой подогрева (на чертеже не показано) до температуры, обеспечивающей качественную заливку пенополиуретана. После отверждения пенополиуретана, образованную им теплоизолирующую облицовку 4 освобождают от формы 13. Для чего последовательно снимают струбцины 11, затем 10, освобождают элементы 7, 8, 9 и извлекают их из купели 3. Далее поверхность теплоизолирующей облицовки 4 покрывают декоративным покрытием 12, например водостойким лаком, после отверждения которого ванна готова к использованию. Вариант 2 После подготовки внешней поверхности 2 купели 3 непосредственно на боковых продольных стенках стальной ванны 1 монтируют систему из низковольтных нагревателей в виде электрических тэнов или электрического нагревательного провода. Для обеспечения равномерной теплопередачи нагреватель экранируют фольгой (на чертеже не показано). Система нагрева снабжена термодатчиком и регулятором температуры (на чертеже не показано). Датчик устанавливают снаружи снизу ванны (на чертеже не показан) и изолируют от воздействия наружного воздуха. Регулятор температуры (на чертеже не показан) может быть размещен в любом удобном для пользователя месте. Затем, в том же порядке, как и по первому варианту, производят подготовительные операции по монтажу прижимнораспорного устройства с последующим нанесением теплоизолирующего слоя на основе пенополиуретана, пенополистирола или пенопласта. После отверждения теплоизолирующей облицовки 4 ванну освобождают от формы 13, на облицовку 4 наносят декоративное покрытие 12, делают выдержку для его отверждения, затем ванну сдают в эксплуатацию. Технический результат достигается за счет существенного снижения теплопередачи через стенки купели ванны, благодаря наличию теплоизолирующего слоя. Система дополнительного подогрева воды обеспечивает комфортные условия приема ванны. Поддержание оптимального температурного режима воды в ванне исключает конденсацию влаги на внешней поверхности теплоизолирующего слоя купели. Технология изготовления ванн с теплоизоляционным покрытием освоена на предприятии заявителя и успешно применяется для производства таких ванн. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
