Штапик стеклопакета

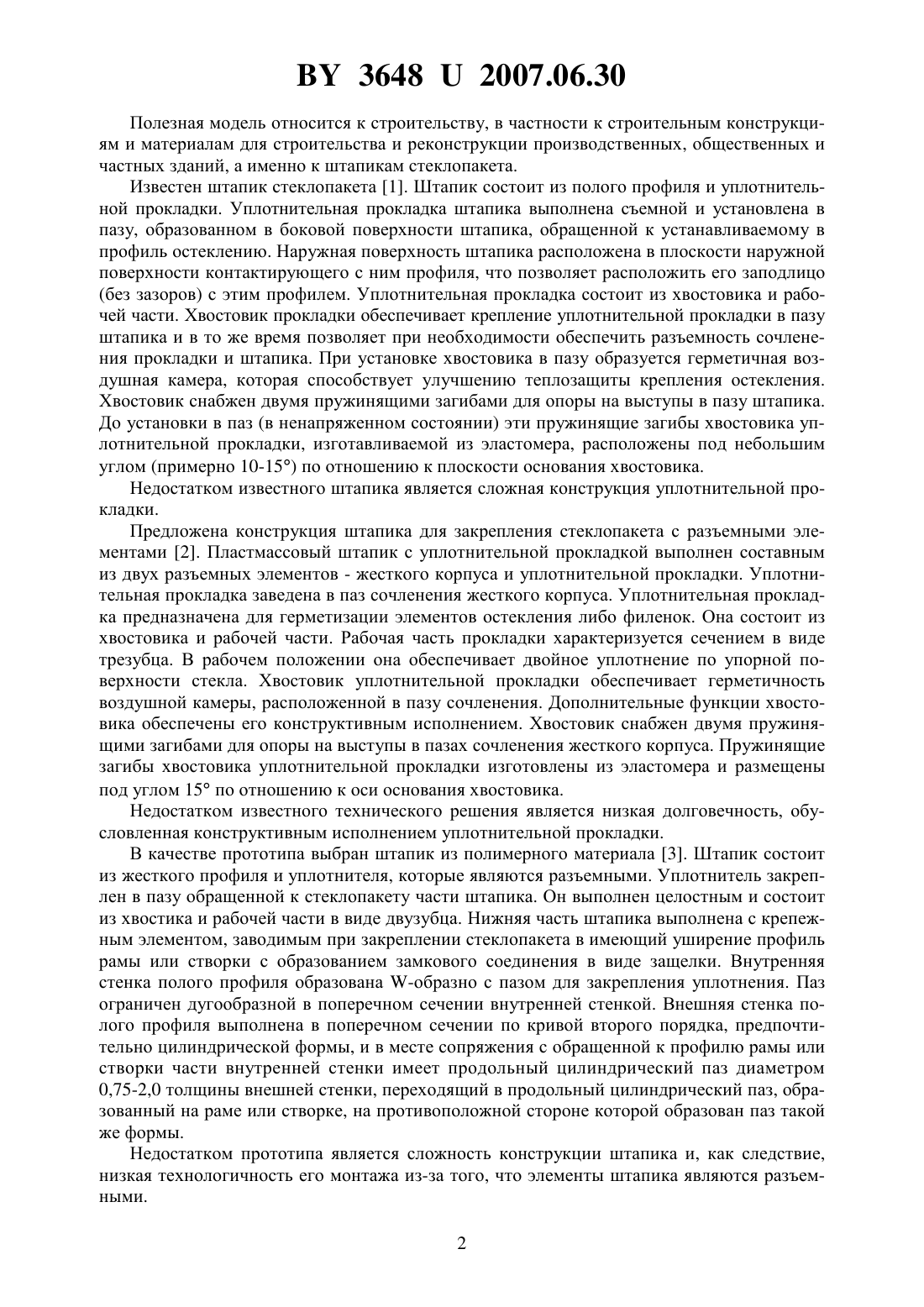

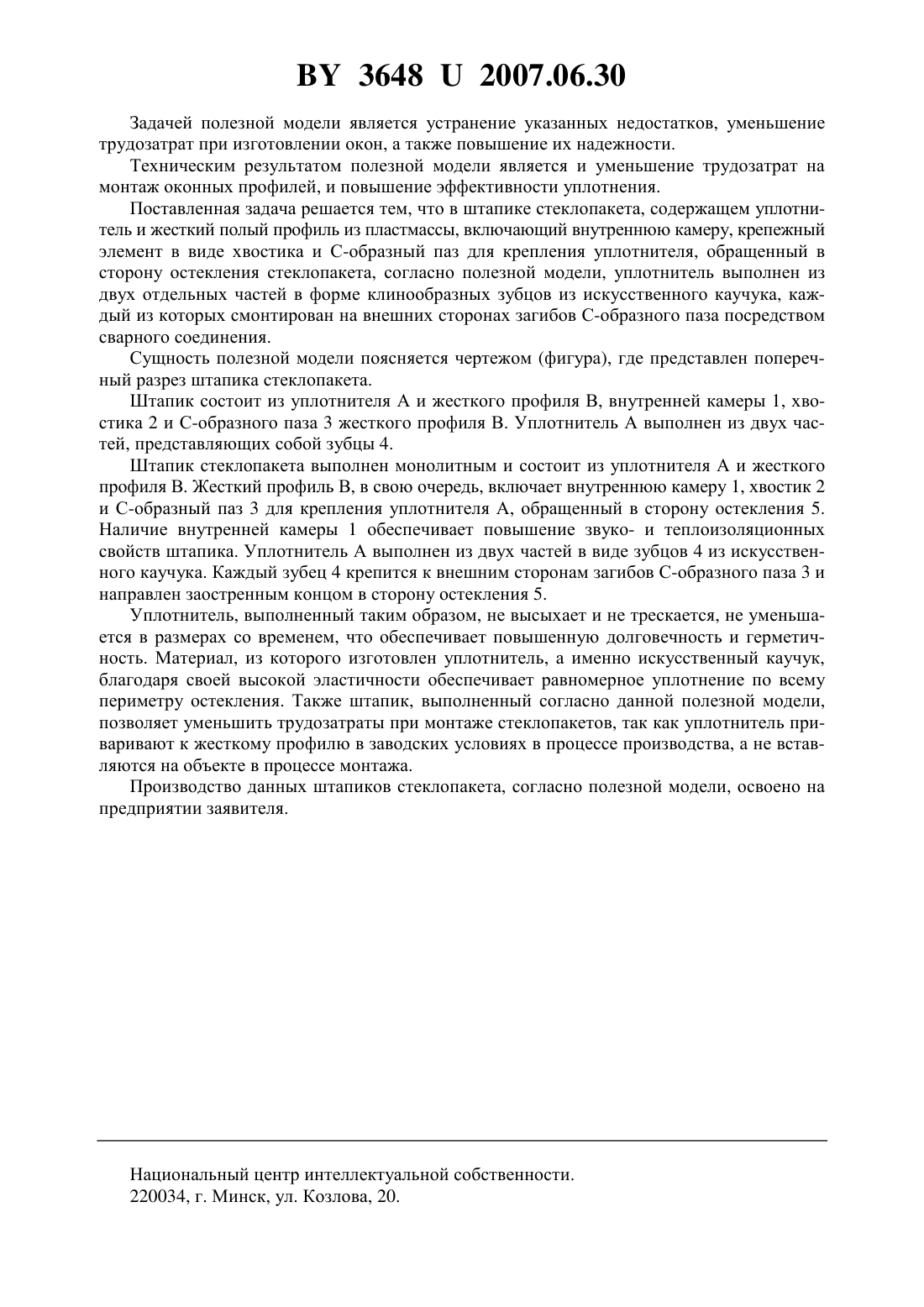

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(73) Патентообладатель КОМПЕН ПиВиСи Йапы ве Иншаат Малземелери Санайи ве Тиджарет Аноним Ширкети(57) Штапик стеклопакета, содержащий уплотнитель и жесткий полый профиль из пластмассы, включающий внутреннюю камеру, крепежный элемент в виде хвостика и С-образный паз для крепления уплотнителя, обращенный в сторону остекления стеклопакета,отличающийся тем, что уплотнитель выполнен из двух отдельных частей в форме клинообразных зубцов из искусственного каучука, каждый из которых смонтирован на внешних сторонах загибов С-образного паза посредством сварного соединения. 36482007.06.30 Полезная модель относится к строительству, в частности к строительным конструкциям и материалам для строительства и реконструкции производственных, общественных и частных зданий, а именно к штапикам стеклопакета. Известен штапик стеклопакета 1. Штапик состоит из полого профиля и уплотнительной прокладки. Уплотнительная прокладка штапика выполнена съемной и установлена в пазу, образованном в боковой поверхности штапика, обращенной к устанавливаемому в профиль остеклению. Наружная поверхность штапика расположена в плоскости наружной поверхности контактирующего с ним профиля, что позволяет расположить его заподлицо(без зазоров) с этим профилем. Уплотнительная прокладка состоит из хвостовика и рабочей части. Хвостовик прокладки обеспечивает крепление уплотнительной прокладки в пазу штапика и в то же время позволяет при необходимости обеспечить разъемность сочленения прокладки и штапика. При установке хвостовика в пазу образуется герметичная воздушная камера, которая способствует улучшению теплозащиты крепления остекления. Хвостовик снабжен двумя пружинящими загибами для опоры на выступы в пазу штапика. До установки в паз (в ненапряженном состоянии) эти пружинящие загибы хвостовика уплотнительной прокладки, изготавливаемой из эластомера, расположены под небольшим углом (примерно 10-15) по отношению к плоскости основания хвостовика. Недостатком известного штапика является сложная конструкция уплотнительной прокладки. Предложена конструкция штапика для закрепления стеклопакета с разъемными элементами 2. Пластмассовый штапик с уплотнительной прокладкой выполнен составным из двух разъемных элементов - жесткого корпуса и уплотнительной прокладки. Уплотнительная прокладка заведена в паз сочленения жесткого корпуса. Уплотнительная прокладка предназначена для герметизации элементов остекления либо филенок. Она состоит из хвостовика и рабочей части. Рабочая часть прокладки характеризуется сечением в виде трезубца. В рабочем положении она обеспечивает двойное уплотнение по упорной поверхности стекла. Хвостовик уплотнительной прокладки обеспечивает герметичность воздушной камеры, расположенной в пазу сочленения. Дополнительные функции хвостовика обеспечены его конструктивным исполнением. Хвостовик снабжен двумя пружинящими загибами для опоры на выступы в пазах сочленения жесткого корпуса. Пружинящие загибы хвостовика уплотнительной прокладки изготовлены из эластомера и размещены под углом 15 по отношению к оси основания хвостовика. Недостатком известного технического решения является низкая долговечность, обусловленная конструктивным исполнением уплотнительной прокладки. В качестве прототипа выбран штапик из полимерного материала 3. Штапик состоит из жесткого профиля и уплотнителя, которые являются разъемными. Уплотнитель закреплен в пазу обращенной к стеклопакету части штапика. Он выполнен целостным и состоит из хвостика и рабочей части в виде двузубца. Нижняя часть штапика выполнена с крепежным элементом, заводимым при закреплении стеклопакета в имеющий уширение профиль рамы или створки с образованием замкового соединения в виде защелки. Внутренняя стенка полого профиля образована -образно с пазом для закрепления уплотнения. Паз ограничен дугообразной в поперечном сечении внутренней стенкой. Внешняя стенка полого профиля выполнена в поперечном сечении по кривой второго порядка, предпочтительно цилиндрической формы, и в месте сопряжения с обращенной к профилю рамы или створки части внутренней стенки имеет продольный цилиндрический паз диаметром 0,75-2,0 толщины внешней стенки, переходящий в продольный цилиндрический паз, образованный на раме или створке, на противоположной стороне которой образован паз такой же формы. Недостатком прототипа является сложность конструкции штапика и, как следствие,низкая технологичность его монтажа из-за того, что элементы штапика являются разъемными. 2 36482007.06.30 Задачей полезной модели является устранение указанных недостатков, уменьшение трудозатрат при изготовлении окон, а также повышение их надежности. Техническим результатом полезной модели является и уменьшение трудозатрат на монтаж оконных профилей, и повышение эффективности уплотнения. Поставленная задача решается тем, что в штапике стеклопакета, содержащем уплотнитель и жесткий полый профиль из пластмассы, включающий внутреннюю камеру, крепежный элемент в виде хвостика и С-образный паз для крепления уплотнителя, обращенный в сторону остекления стеклопакета, согласно полезной модели, уплотнитель выполнен из двух отдельных частей в форме клинообразных зубцов из искусственного каучука, каждый из которых смонтирован на внешних сторонах загибов С-образного паза посредством сварного соединения. Сущность полезной модели поясняется чертежом (фигура), где представлен поперечный разрез штапика стеклопакета. Штапик состоит из уплотнителя А и жесткого профиля В, внутренней камеры 1, хвостика 2 и С-образного паза 3 жесткого профиля В. Уплотнитель А выполнен из двух частей, представляющих собой зубцы 4. Штапик стеклопакета выполнен монолитным и состоит из уплотнителя А и жесткого профиля В. Жесткий профиль В, в свою очередь, включает внутреннюю камеру 1, хвостик 2 и С-образный паз 3 для крепления уплотнителя А, обращенный в сторону остекления 5. Наличие внутренней камеры 1 обеспечивает повышение звуко- и теплоизоляционных свойств штапика. Уплотнитель А выполнен из двух частей в виде зубцов 4 из искусственного каучука. Каждый зубец 4 крепится к внешним сторонам загибов С-образного паза 3 и направлен заостренным концом в сторону остекления 5. Уплотнитель, выполненный таким образом, не высыхает и не трескается, не уменьшается в размерах со временем, что обеспечивает повышенную долговечность и герметичность. Материал, из которого изготовлен уплотнитель, а именно искусственный каучук,благодаря своей высокой эластичности обеспечивает равномерное уплотнение по всему периметру остекления. Также штапик, выполненный согласно данной полезной модели,позволяет уменьшить трудозатраты при монтаже стеклопакетов, так как уплотнитель приваривают к жесткому профилю в заводских условиях в процессе производства, а не вставляются на объекте в процессе монтажа. Производство данных штапиков стеклопакета, согласно полезной модели, освоено на предприятии заявителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
