Кривой держатель

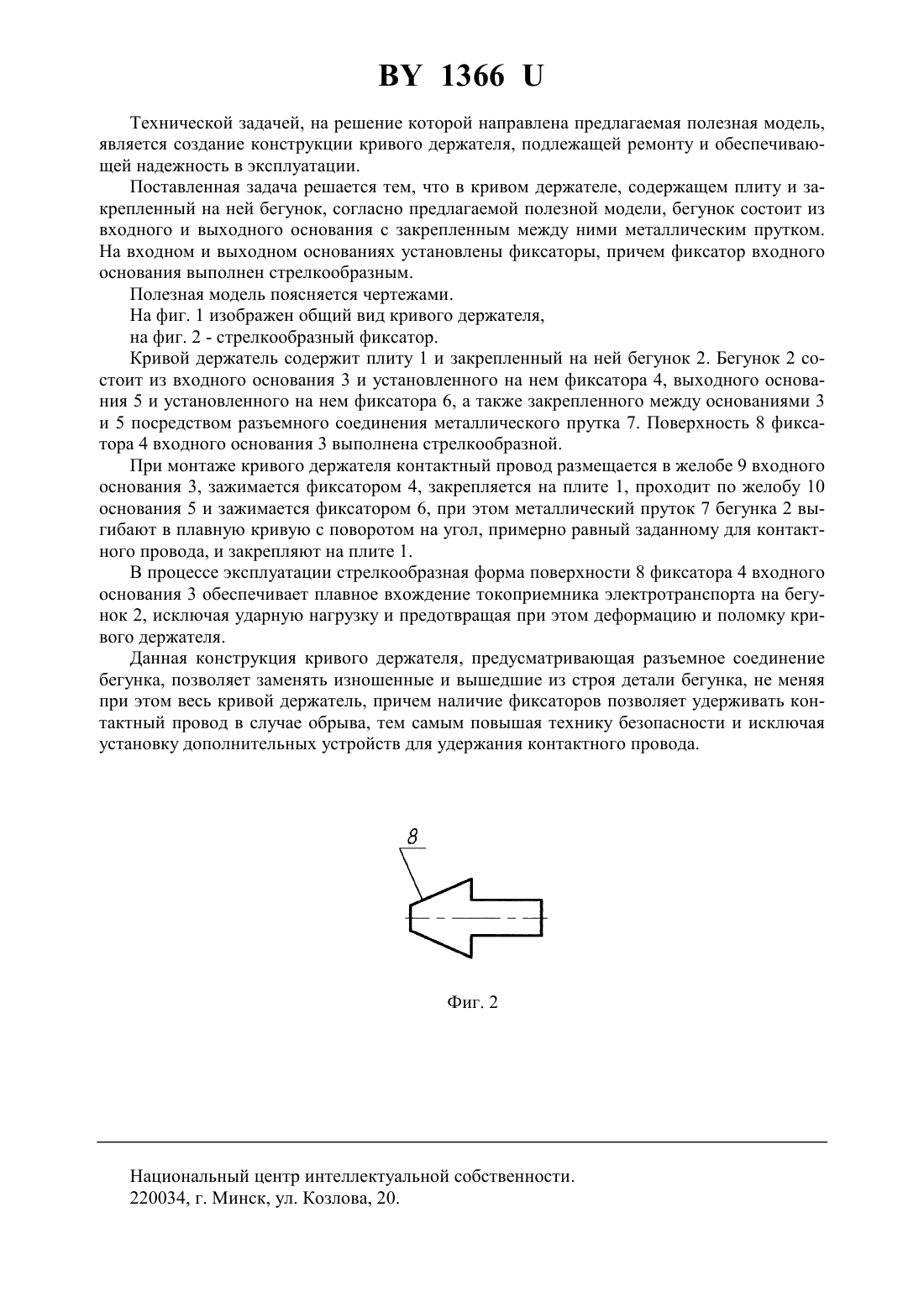

(51)60 1/12,01 35/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Маркаров Игорь Феликсович(73) Патентообладатель Минское опытноэкспериментальное унитарное предприятие Идея(57) Кривой держатель, содержащий плиту и закрепленный на ней бегунок, отличающийся тем, что бегунок состоит из входного и выходного оснований с фиксаторами и закрепленного между ними металлического прутка, причем фиксатор, установленный на входном основании, имеет стрелкообразную форму.(56) 1. Афанасьев А.С. Контактные сети трамвая и троллейбуса. - М. Транспорт, 1988. С. 126. Полезная модель относится к городскому электротранспорту и может быть использована в контактных сетях для изменения направления контактного провода. Известен кривой держатель, состоящий из плиты, на которой крепится контактный провод, и бегунка из круглой стали с концевыми зажимами 1. При переходе токоприемника электротранспорта с контактного провода на кривой держатель последний испытывает ударную нагрузку, что приводит к его деформации и износу, и, как следствие, выходу из строя. Недостатком данной конструкции является то, что она не подлежит ремонту. 1366 Технической задачей, на решение которой направлена предлагаемая полезная модель,является создание конструкции кривого держателя, подлежащей ремонту и обеспечивающей надежность в эксплуатации. Поставленная задача решается тем, что в кривом держателе, содержащем плиту и закрепленный на ней бегунок, согласно предлагаемой полезной модели, бегунок состоит из входного и выходного основания с закрепленным между ними металлическим прутком. На входном и выходном основаниях установлены фиксаторы, причем фиксатор входного основания выполнен стрелкообразным. Полезная модель поясняется чертежами. На фиг. 1 изображен общий вид кривого держателя,на фиг. 2 - стрелкообразный фиксатор. Кривой держатель содержит плиту 1 и закрепленный на ней бегунок 2. Бегунок 2 состоит из входного основания 3 и установленного на нем фиксатора 4, выходного основания 5 и установленного на нем фиксатора 6, а также закрепленного между основаниями 3 и 5 посредством разъемного соединения металлического прутка 7. Поверхность 8 фиксатора 4 входного основания 3 выполнена стрелкообразной. При монтаже кривого держателя контактный провод размещается в желобе 9 входного основания 3, зажимается фиксатором 4, закрепляется на плите 1, проходит по желобу 10 основания 5 и зажимается фиксатором 6, при этом металлический пруток 7 бегунка 2 выгибают в плавную кривую с поворотом на угол, примерно равный заданному для контактного провода, и закрепляют на плите 1. В процессе эксплуатации стрелкообразная форма поверхности 8 фиксатора 4 входного основания 3 обеспечивает плавное вхождение токоприемника электротранспорта на бегунок 2, исключая ударную нагрузку и предотвращая при этом деформацию и поломку кривого держателя. Данная конструкция кривого держателя, предусматривающая разъемное соединение бегунка, позволяет заменять изношенные и вышедшие из строя детали бегунка, не меняя при этом весь кривой держатель, причем наличие фиксаторов позволяет удерживать контактный провод в случае обрыва, тем самым повышая технику безопасности и исключая установку дополнительных устройств для удержания контактного провода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
