Отопительный прибор

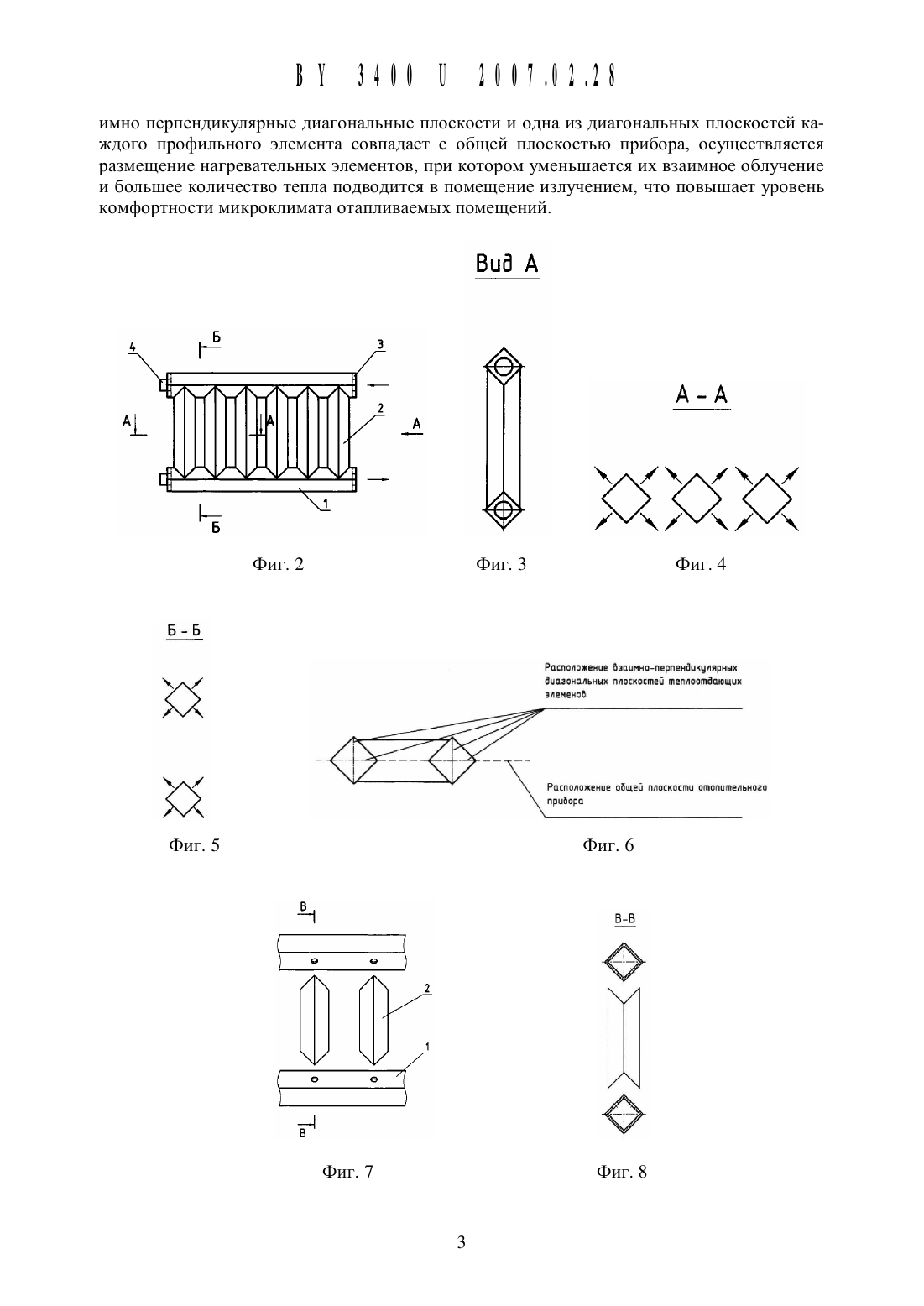

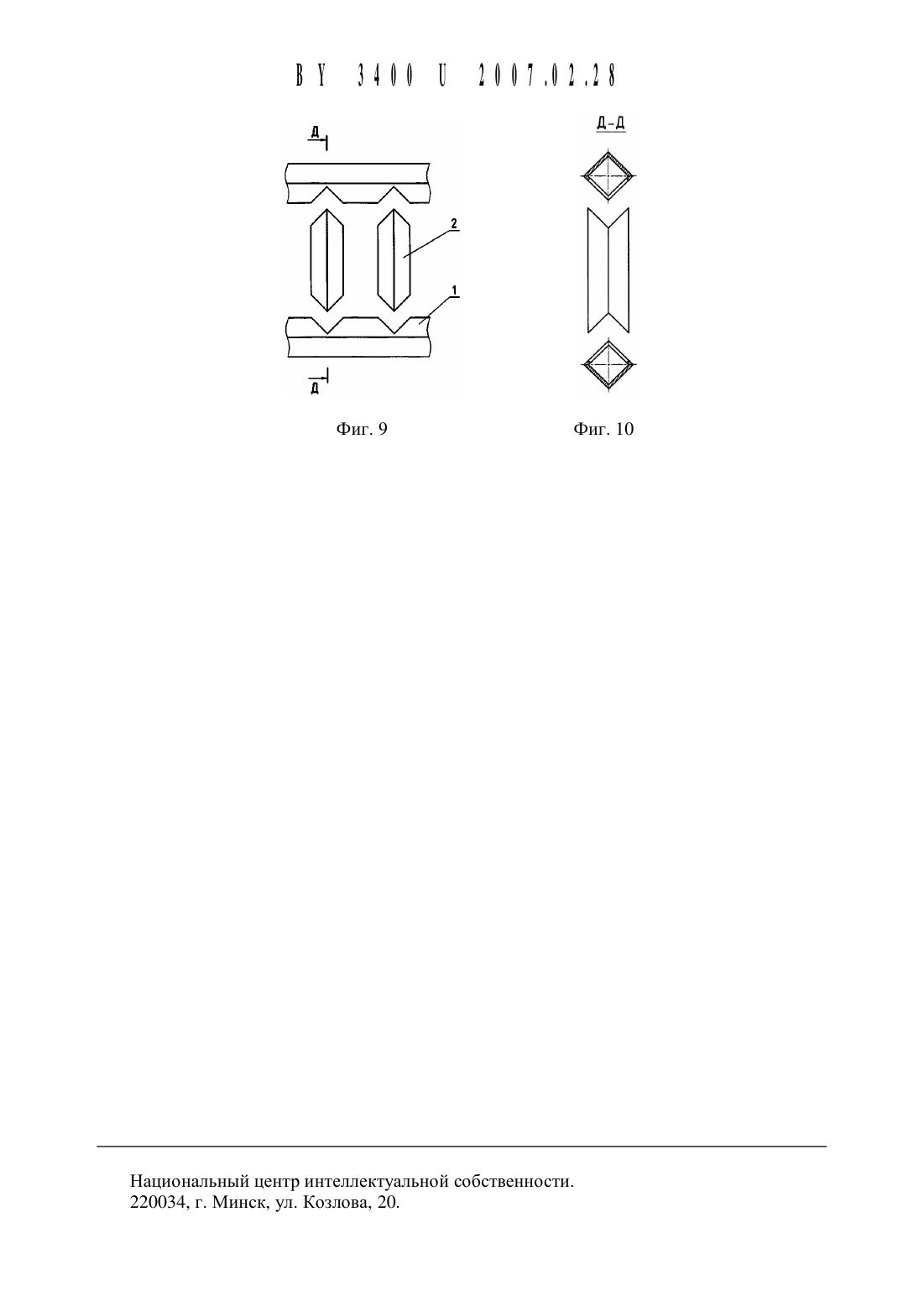

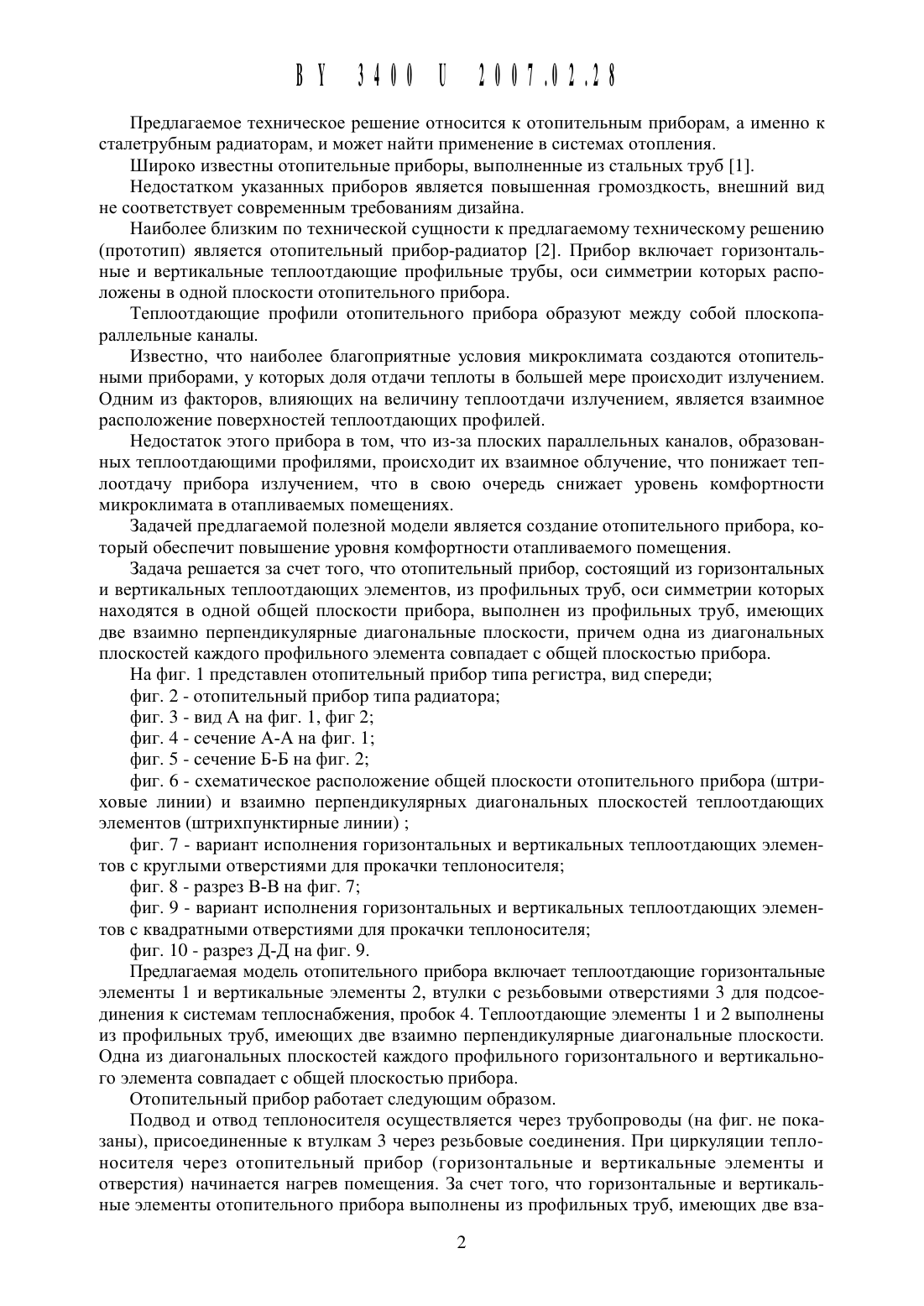

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Научно-исследовательское И экспериментально-проектное республиканское унитарное предпри ятие Институт БелНИИС (ВУ)(72) Авторы Змущко Владимир Степанович Портянко Наталья Яковлевна Кудимов Вадим Анатольевич Фролов Алексей Александрович Ларин Алексей Владимирович (ВУ)(73) Патентообладатель Научно-исследовательское и экспериментально-проект ное республиканское унитарное предприятие Институт БелНИИС (ВУ)Отопительный прибор, состоящий из горизонтальных и вертикальных теплоотдающих элементов из профильных труб, оси симметрии которых находятся в одной общей плоскости прибора, отличающийся тем, что горизонтальные и вертикальные элементы выполнены из профильных труб, имеющих две взаимно перпендикулярные диагональные плоскости,причем одна из диагональных плоскостей каждого профильного элемента совпадает с общей плоскостью прибора.(56) 1. Богославский В.Н., Сканави А.Н. Отопление Учебник для ВУЗов. - М. Стройиздат,1991. - С. 132, 133.2. Отопление, вентиляция и кондиционирование воздуха Справочное пособие. - М. Пантори, 2003. - С. 49.Предлагаемое техническое решение относится К отопительным приборам, а именно К сталетрубнь 1 м радиаторам, И может найти применение в системах отопления.Широко известны отопительные приборы, выполненные из стальных труб 1.Недостатком указанных приборов является повышенная громоздкость, внешний вид не соответствует современным требованиям дизайна.Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является отопительный прибор-радиатор 2. Прибор включает горизонтальные и вертикальные теплоотдаюшие профильные трубы, оси симметрии которых расположены в одной плоскости отопительного прибора.Теплоотдаюшие профили отопительного прибора образуют между собой плоскопараллельнь 1 е каналы.Известно, что наиболее благоприятные условия микроклимата создаются отопительными приборами, у которых доля отдачи теплоты в большей мере происходит излучением. Одним из факторов, влияюших на величину теплоотдачи излучением, является взаимное расположение поверхностей теплоотдаюших профилей.Недостаток этого прибора в том, что из-за плоских параллельных каналов, образованных теплоотдаюшими профилями, происходит их взаимное облучение, что понижает теплоотдачу прибора излучением, что в свою очередь снижает уровень комфортности микроклимата в отапливаемых помешениях.Задачей предлагаемой полезной модели является создание отопительного прибора, который обеспечит повышение уровня комфортности отапливаемого помешения.Задача решается за счет того, что отопительный прибор, состояший из горизонтальных и вертикальных теплоотдаюших элементов, из профильных труб, оси симметрии которых находятся в одной обЩей плоскости прибора, выполнен из профильных труб, имеюших две взаимно перпендикулярные диагональные плоскости, причем одна из диагональных плоскостей каждого профильного элемента совпадает с обЩей плоскостью прибора.На фиг. 1 представлен отопительный прибор типа регистра, вид спередифиг. 2 - отопительный прибор типа радиаторафиг. 6 - схематическое расположение обЩей плоскости отопительного прибора (штриховые линии) и взаимно перпендикулярных диагональных плоскостей теплоотдаюших элементов (штрихпунктирные линии)фиг. 7 - вариант исполнения горизонтальных и вертикальных теплоотдаюших элементов с круглыми отверстиями для прокачки теплоносителяфиг. 9 - вариант исполнения горизонтальных и вертикальных теплоотдаюших элементов с квадратными отверстиями для прокачки теплоносителяПредлагаемая модель отопительного прибора включает теплоотдаюшие горизонтальные элементы 1 и вертикальные элементы 2, втулки с резьбовыми отверстиями 3 для подсоединения к системам теплоснабжения, пробок 4. Теплоотдаюшие элементы 1 и 2 выполнены из профильных труб, имеюших две взаимно перпендикулярные диагональные плоскости. Одна из диагональных плоскостей каждого профильного горизонтального и вертикального элемента совпадает с обшей плоскостью прибора.Отопительный прибор работает следуюшим образом.Подвод и отвод теплоносителя осуществляется через трубопроводы (на фиг. не показаны), присоединенные к втулкам 3 через резьбовые соединения. При циркуляции теплоносителя через отопительный прибор (горизонтальные и вертикальные элементы и отверстия) начинается нагрев помешения. За счет того, что горизонтальные и вертикальные элементы отопительного прибора выполнены из профильных труб, имеюших две вза 2имно перпендикулярные Диагональные плоскости И одна из диагональных плоскостей каждого профильного элемента совпадает с общей плоскостью прибора, осуществляется размещение нагревательных элементов, при котором уменьшается их взаимное облучение и большее количество тепла подводится в помещение излучением, что повыщает уровень комфортности микроклимата отапливаемых помещений.Расположение бзпцннъъперпвнбикцпярннх Епцганпльннх плоскостей теплоотдпющцх злененовРасположение общей плоскости отопительнпгп прибораНациональный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
