Устройство для создания многократных низкочастотных высокоамплитудных воздействий на продуктивный пласт

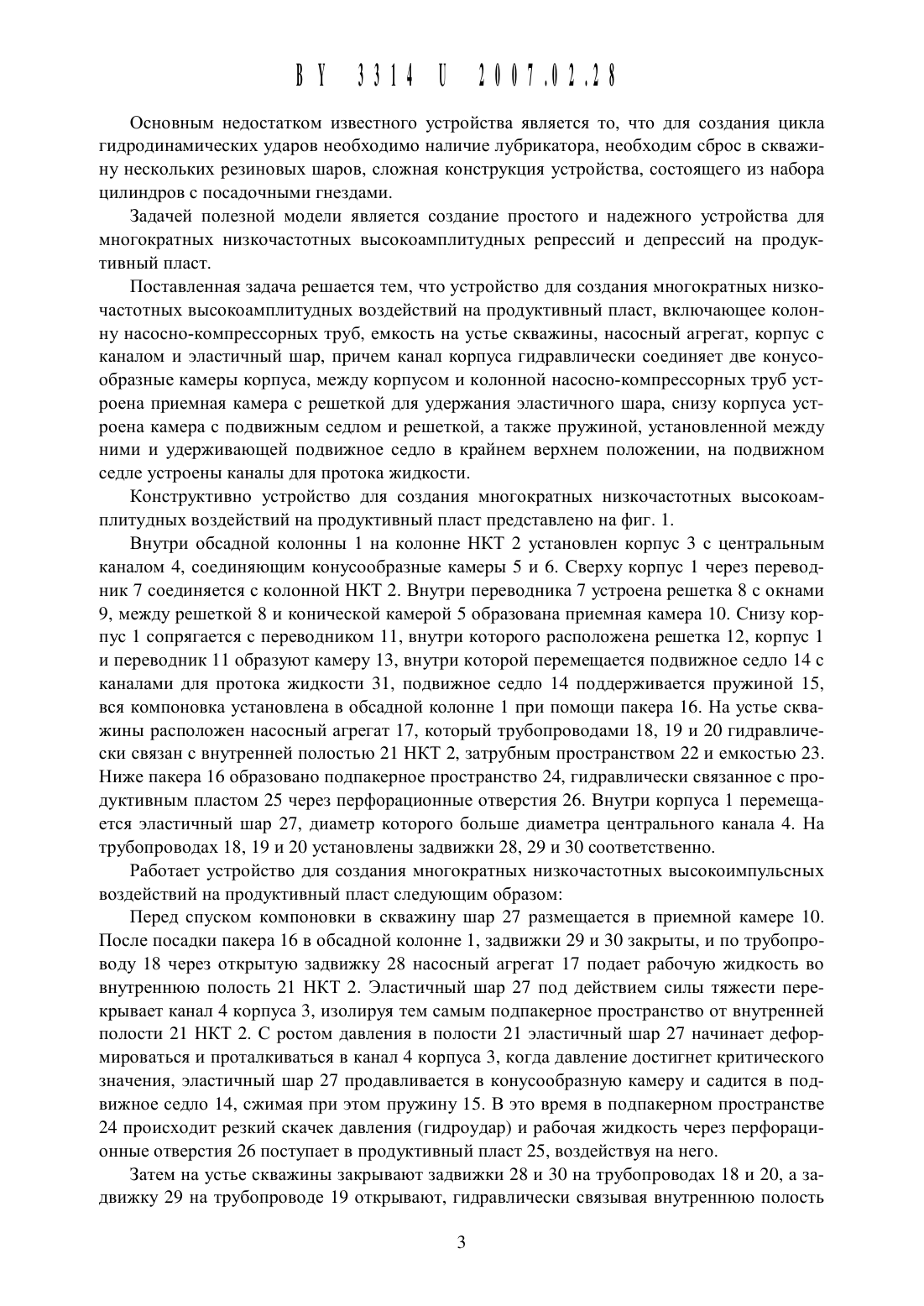

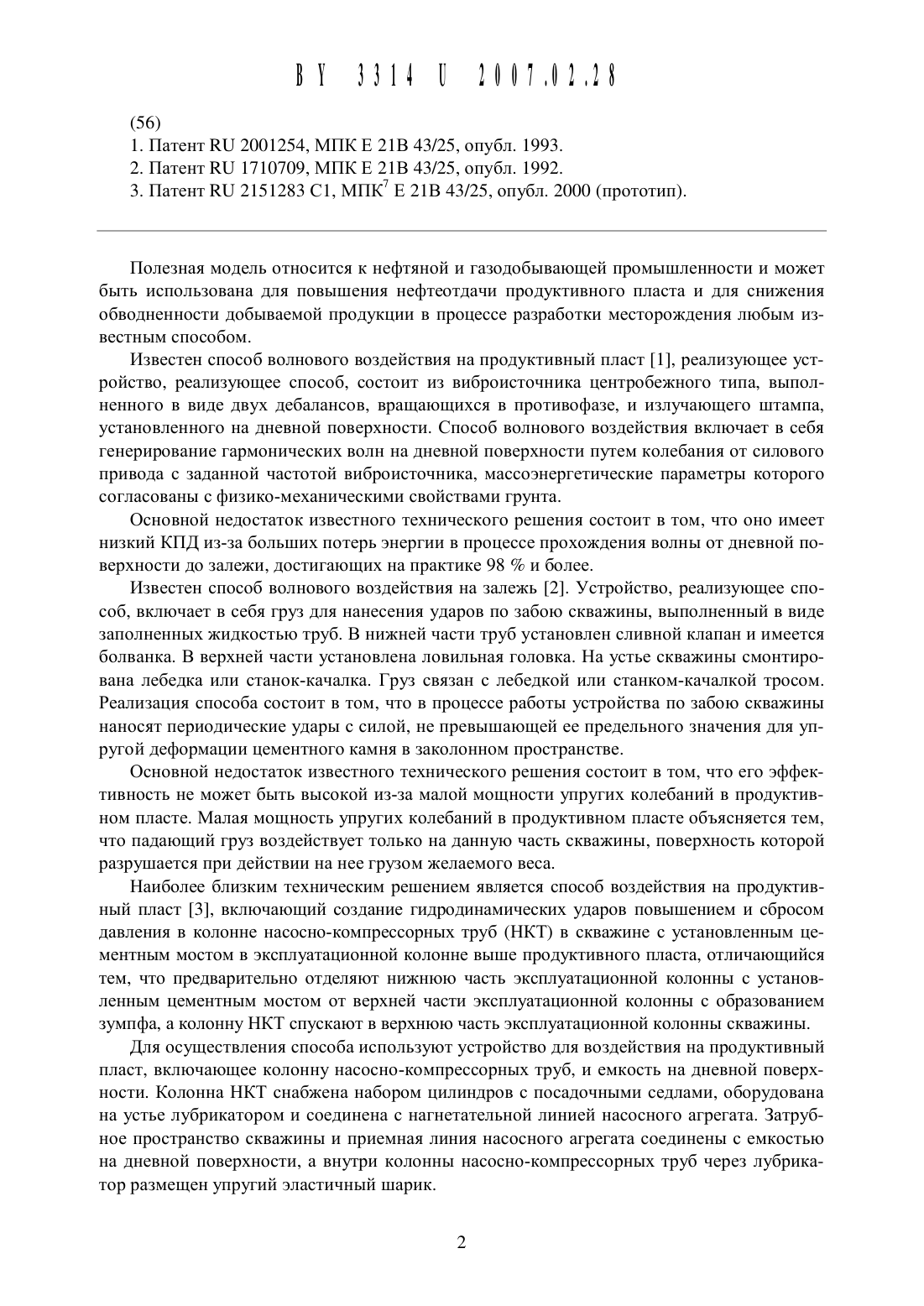

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУУСТРОЙСТВО ДЛЯ СОЗДАНИЯ МНОГОКРАТНЬРХ у НИЗКОЧАСТОТНЫХ ВЫСОКОАМПЛИТУДНЫХ ВОЗДЕИСТВИИ НА ПРОДУКТИВНЬТИ ПЛАСТ(71) Заявитель Республиканское унитарное предприятие Производственное объединение Белоруснефть(72) Авторы Галай Михаил Иванович ДеМяненко Николай Александрович Лобов Александр Иванович Пь 1 сенков Виктор Геннадьевич (ВУ)(ВУ) унитарное предприятие Производственное объединение БелоруснефтьУСТРОЙСТВО ДЛЯ создания Многократнь 1 х низкочастотных ВЫСОКОаМПЛИТуДНЫХ ВОЗДСЙСТВИЙ на ПрОДуКТИВНЫЙ ПЛаСТ, ВКЛЮЧЗЮЩСС КОЛОННу насосно-коМПрессорнь 1 х Труб, СМКОСТЬ на УСТЬС скважины, насосный агрегат, КОрПуС С каналом И эластичный Шар, ОТЛИчающееся ТСМ, ЧТО канал корпуса гидравлически СОСДИНЯСТ ДВС конусообразные каМерь 1 корпуса, МСЖДУ КОрПуСОМ И КОЛОННОЙ насосно-коМПрессорнь 1 хустроена Приемная каМера С рСШСТКОЙ ДЛЯ удержания эластичного Шара, СНИЗу корпуса устроена каМера С ПОДВИЖНЫМ ССДЛОМ И рСШСТКОЙ, а также ПруЖИНОЙ, установленной МСЖДУ НИМИ И уДСрЖИВаЮЩСЙ ПОДВИЖНОС ССДЛО В крайнем ВСрХНСМ ПОЛОЖСНИИ, на ПОДВИЖНОМ ССДЛС уСТрОСНЫ каналь 1 ДЛЯ Протока ЖИДКОСТИ.Полезная модель относится К нефтяной И газодобь 1 вающей промышленности И может быть использована для повышения нефтеотдачи продуктивного пласта и для снижения обводненности добываемой продукции в процессе разработки месторождения любым известным способом.Известен способ волнового воздействия на продуктивный пласт 1, реализующее устройство, реализующее способ, состоит из виброисточника центробежного типа, вь 1 полненного в виде двух дебалансов, вращающихся в противофазе, и излучающего штампа,установленного на дневной поверхности. Способ волнового воздействия включает в себя генерирование гармонических волн на дневной поверхности путем колебания от силового привода с заданной частотой виброисточника, массоэнергетические параметры которого согласованы с физико-механическими свойствами грунта.Основной недостаток известного технического решения состоит в том, что оно имеет низкий КПД из-за больших потерь энергии в процессе прохождения волны от дневной поверхности до залежи, достигающих на практике 98 и более.Известен способ волнового воздействия на залежь 2. Устройство, реализующее способ, включает в себя груз для нанесения ударов по забою скважины, выполненный в виде заполненных жидкостью труб. В нижней части труб установлен сливной клапан и имеется болванка. В верхней части установлена ловильная головка. На устье скважины смонтирована лебедка или станок-качалка. Груз связан с лебедкой или станком-качалкой тросом. Реализация способа состоит в том, что в процессе работы устройства по забою скважины наносят периодические удары с силой, не превышающей ее предельного значения для упругой деформации цементного камня в заколонном пространстве.Основной недостаток известного технического решения состоит в том, что его эффективность не может быть высокой из-за малой мощности упругих колебаний в продуктивном пласте. Малая мощность упругих колебаний в продуктивном пласте объясняется тем,что падающий груз воздействует только на данную часть скважины, поверхность которой разрушается при действии на нее грузом желаемого веса.Наиболее близким техническим решением является способ воздействия на продуктивный пласт 3, включающий создание гидродинамических ударов повышением и сбросом давления в колонне насосно-компрессорных труб (НКТ) в скважине с установленным цементным мостом в эксплуатационной колонне выше продуктивного пласта, отличающийся тем, что предварительно отделяют нижнюю часть эксплуатационной колонны с установленным цементным мостом от верхней части эксплуатационной колонны с образованием зумпфа, а колонну НКТ спускают в верхнюю часть эксплуатационной колонны скважины.Для осуществления способа используют устройство для воздействия на продуктивный пласт, включающее колонну насосно-компрессорных труб, и емкость на дневной поверхности. Колонна НКТ снабжена набором цилиндров с посадочными седлами, оборудована на устье лубрикатором и соединена с нагнетательной линией насосного агрегата. Затрубное пространство скважины и приемная линия насосного агрегата соединены с емкостью на дневной поверхности, а внутри колонны насосно-компрессорных труб через лубрикатор размещен упругий эластичный шарик.Основным недостатком известного устройства является то, что для создания цикла гидродинамических ударов необходимо наличие лубрикатора, необходим сброс в скважину нескольких резиновых шаров, сложная конструкция устройства, состоящего из набора цилиндров с посадочными гнездами.Задачей полезной модели является создание простого и надежного устройства для многократных низкочастотных высокоамплитудных репрессий и депрессий на продуктивный пласт.Поставленная задача решается тем, что устройство для создания многократных низкочастотных высокоамплитудных воздействий на продуктивный пласт, включающее колонну насосно-компрессорных труб, емкость на устье скважины, насосный агрегат, корпус с каналом и эластичный шар, причем канал корпуса гидравлически соединяет две конусообразные камеры корпуса, между корпусом и колонной насосно-компрессорных труб устроена приемная камера с решеткой для удержания эластичного шара, снизу корпуса устроена камера с подвижным седлом и решеткой, а также пружиной, установленной между ними и удерживающей подвижное седло в крайнем верхнем положении, на подвижном седле устроены каналы для протока жидкости.Конструктивно устройство для создания многократных низкочастотных вь 1 сокоамплитудных воздействий на продуктивный пласт представлено на фиг. 1.Внутри обсадной колонны 1 на колонне НКТ 2 установлен корпус 3 с Центральным каналом 4, соединяющим конусообразные камеры 5 и 6. Сверху корпус 1 через переводник 7 соединяется с колонной НКТ 2. Внутри переводника 7 устроена решетка 8 с окнами 9, между решеткой 8 и конической камерой 5 образована приемная камера 10. Снизу корпус 1 сопрягается с переводником 11, внутри которого расположена решетка 12, корпус 1 и переводник 11 образуют камеру 13, внутри которой перемещается подвижное седло 14 с каналами для протока жидкости 31, подвижное седло 14 поддерживается пружиной 15,вся компоновка установлена в обсадной колонне 1 при помощи пакера 16. На устье скважины расположен насосный агрегат 17, который трубопроводами 18, 19 и 20 гидравлически связан с внутренней полостью 21 НКТ 2, затрубным пространством 22 и емкостью 23. Ниже пакера 16 образовано подпакерное пространство 24, гидравлически связанное с продуктивным пластом 25 через перфорационные отверстия 26. Внутри корпуса 1 перемещается эластичный шар 27, диаметр которого больше диаметра центрального канала 4. На трубопроводах 18, 19 и 20 установлены задвижки 28, 29 и 30 соответственно.Работает устройство для создания многократных низкочастотных высокоимпульсных воздействий на продуктивный пласт следующим образомПеред спуском компоновки в скважину шар 27 размещается в приемной камере 10. После посадки пакера 16 в обсадной колонне 1, задвижки 29 и 30 закрыты, и по трубопроводу 18 через открытую задвижку 28 насосный агрегат 17 подает рабочую жидкость во внутреннюю полость 21 НКТ 2. Эластичный шар 27 под действием силы тяжести перекрывает канал 4 корпуса 3, изолируя тем самым подпакерное пространство от внутренней полости 21 НКТ 2. С ростом давления в полости 21 эластичный шар 27 начинает деформироваться и проталкиваться в канал 4 корпуса 3, когда давление достигнет критического значения, эластичный шар 27 продавливается в конусообразную камеру и садится в подвижное седло 14, сжимая при этом пружину 15. В это время в подпакерном пространстве 24 происходит резкий скачек давления (гидроудар) и рабочая жидкость через перфорационные отверстия 26 поступает в продуктивный пласт 25, воздействуя на него.Затем на устье скважины закрывают задвижки 28 и 30 на трубопроводах 18 и 20, а задвижку 29 на трубопроводе 19 открывают, гидравлически связывая внутреннюю полость21 НКТ 2 с емкостью 23. Во внутренней полости 21 НКТ 2 давление снижается до гидростатического. Пружина 15 толкает подвижное седло 14 И прижимает эластичный Шар 27 К каналу 4 корпуса 3, перекрывая его. Давление в приемной камере 10 также понижается до гидростатического. Избь 1 точнь 1 м давлением, образовавшимся в подпакерном пространстве 24 вследствие закачки в продуктивный пласт рабочей жидкости, эластичный Шар 27 продавливается через канал 4 в приемную камеру 10, при этом давление в подпакерном пространстве 24 резко снижается до гидростатического.Затем на устье скважины переключают задвижки в первоначальное положение, и ЦИКль 1 повторяются, создавая необходимое количество репрессий и депрессий на продуктивный пласт.Таким образом, происходит низкочастотная высокоамплитудная обработка продуктивного пласта.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
