Системный модуль вычислительной машины

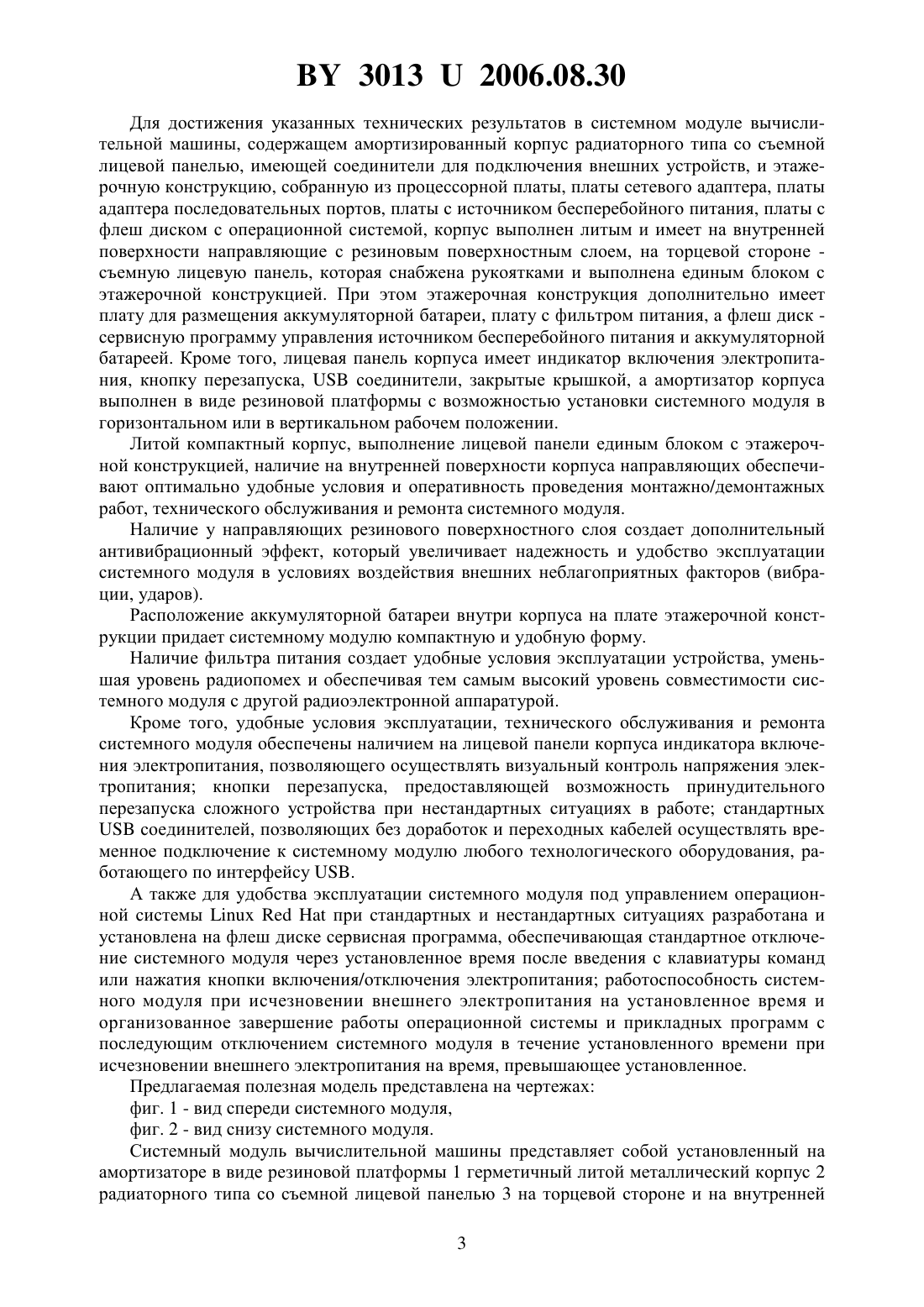

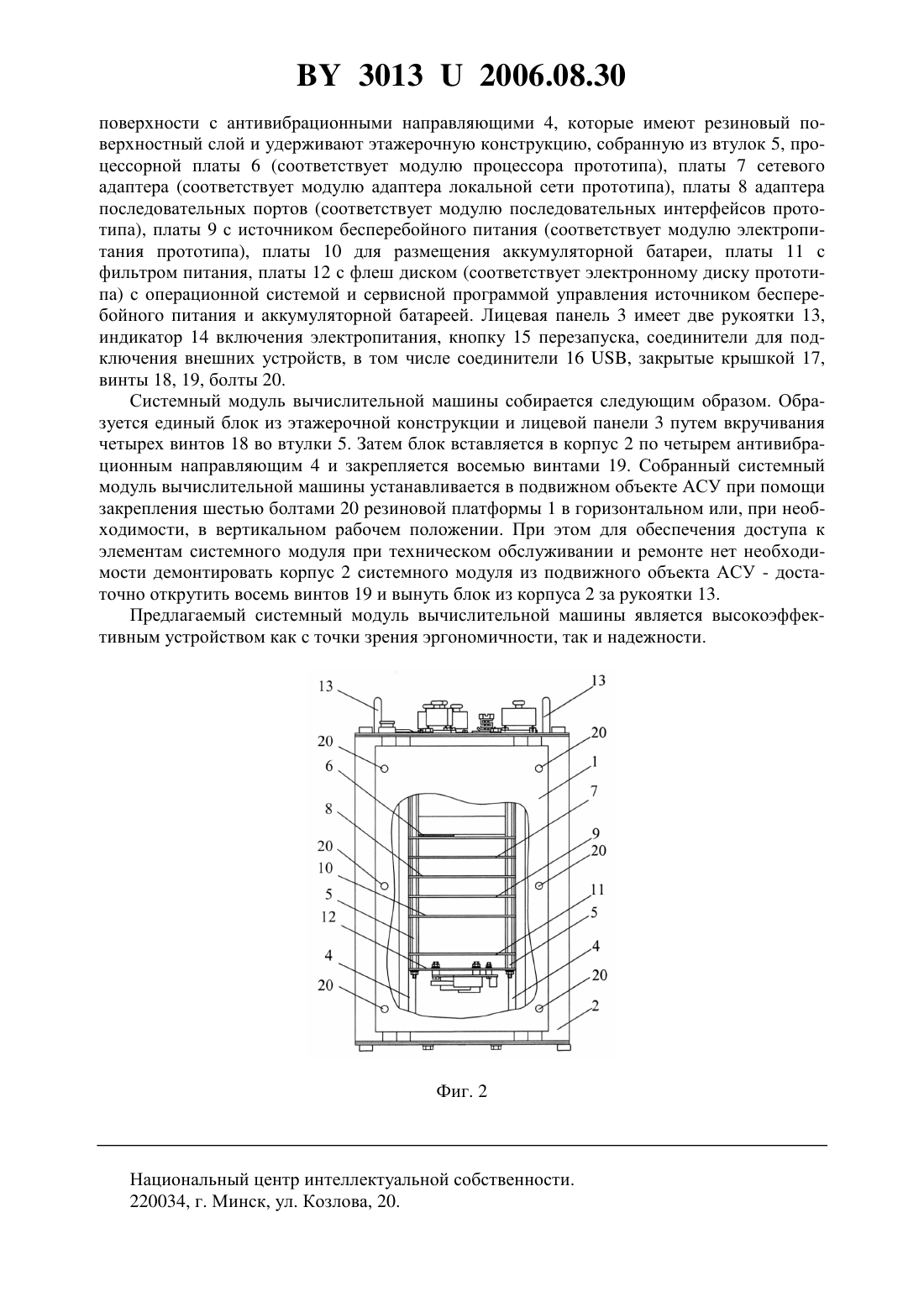

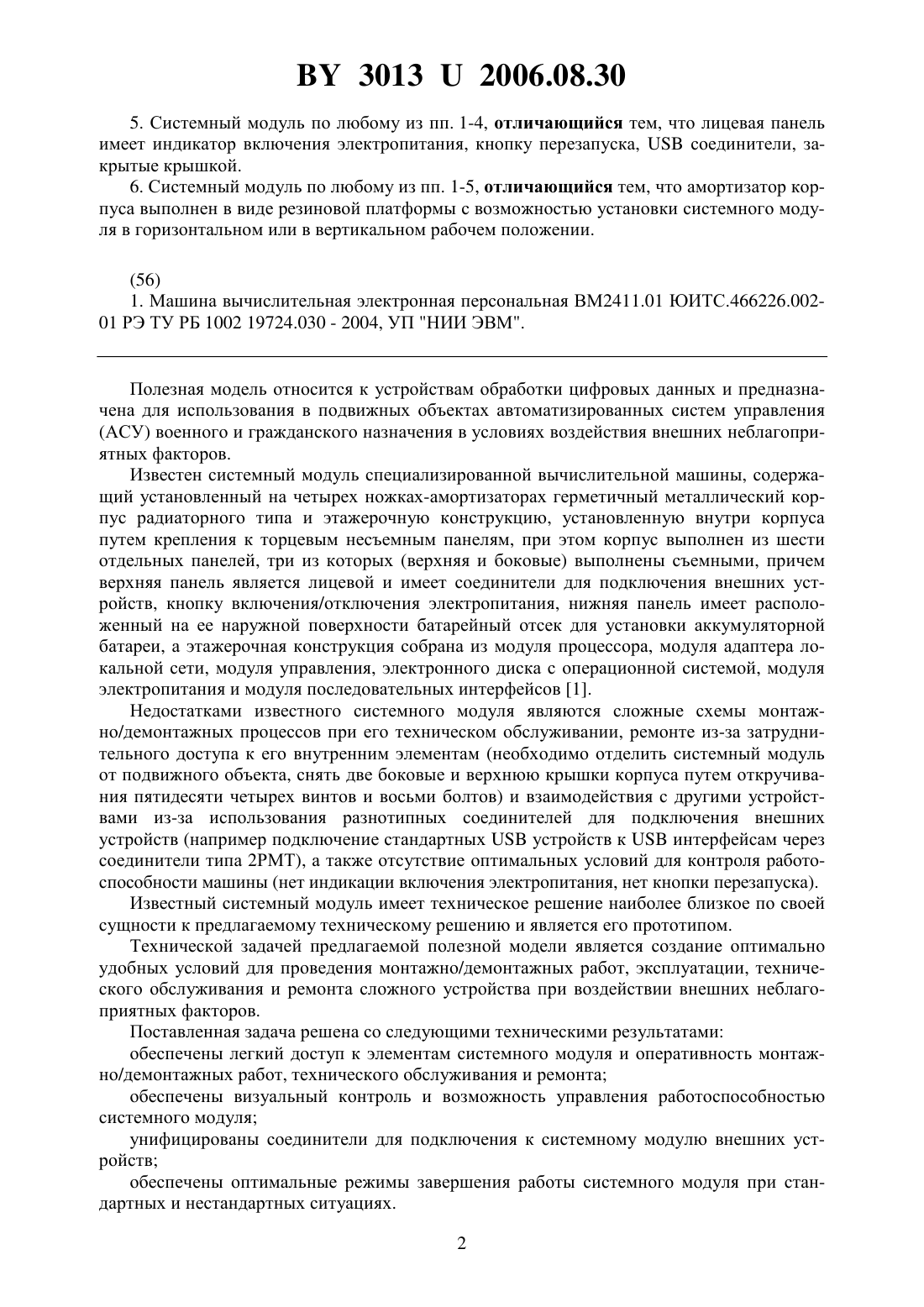

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМНЫЙ МОДУЛЬ ВЫЧИСЛИТЕЛЬНОЙ МАШИНЫ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИ средств автоматизации(72) Авторы Ковшик Денис Викторович Печенко Константин Вадимович Нехайчик Владимир Анатольевич(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИ средств автоматизации(57) 1. Системный модуль вычислительной машины, содержащий амортизированный корпус радиаторного типа со съемной лицевой панелью, имеющей соединители для подключения внешних устройств, и этажерочную конструкцию, собранную из процессорной платы, платы сетевого адаптера, платы адаптера последовательных портов, платы с источником бесперебойного питания, платы с флеш диском с операционной системой,отличающийся тем, что корпус выполнен литым и имеет на внутренней поверхности направляющие с резиновым поверхностным слоем, на торцевой стороне - съемную лицевую панель, которая снабжена рукоятками и выполнена единым блоком с этажерочной конструкцией. 2. Системный модуль по п. 1, отличающийся тем, что этажерочная конструкция дополнительно содержит плату для размещения аккумуляторной батареи. 3. Системный модуль по п. 1 или 2, отличающийся тем, что этажерочная конструкция дополнительно содержит плату с фильтром питания. 4. Системный модуль по любому из пп. 1-3, отличающийся тем, что на флеш диск дополнительно установлена сервисная программа управления источником бесперебойного питания и аккумуляторной батареей. 30132006.08.30 5. Системный модуль по любому из пп. 1-4, отличающийся тем, что лицевая панель имеет индикатор включения электропитания, кнопку перезапуска,соединители, закрытые крышкой. 6. Системный модуль по любому из пп. 1-5, отличающийся тем, что амортизатор корпуса выполнен в виде резиновой платформы с возможностью установки системного модуля в горизонтальном или в вертикальном рабочем положении.(56) 1. Машина вычислительная электронная персональная ВМ 2411.01 ЮИТС.466226.00201 РЭ ТУ РБ 1002 19724.030 - 2004, УП НИИ ЭВМ. Полезная модель относится к устройствам обработки цифровых данных и предназначена для использования в подвижных объектах автоматизированных систем управления(АСУ) военного и гражданского назначения в условиях воздействия внешних неблагоприятных факторов. Известен системный модуль специализированной вычислительной машины, содержащий установленный на четырех ножках-амортизаторах герметичный металлический корпус радиаторного типа и этажерочную конструкцию, установленную внутри корпуса путем крепления к торцевым несъемным панелям, при этом корпус выполнен из шести отдельных панелей, три из которых (верхняя и боковые) выполнены съемными, причем верхняя панель является лицевой и имеет соединители для подключения внешних устройств, кнопку включения/отключения электропитания, нижняя панель имеет расположенный на ее наружной поверхности батарейный отсек для установки аккумуляторной батареи, а этажерочная конструкция собрана из модуля процессора, модуля адаптера локальной сети, модуля управления, электронного диска с операционной системой, модуля электропитания и модуля последовательных интерфейсов 1. Недостатками известного системного модуля являются сложные схемы монтажно/демонтажных процессов при его техническом обслуживании, ремонте из-за затруднительного доступа к его внутренним элементам (необходимо отделить системный модуль от подвижного объекта, снять две боковые и верхнюю крышки корпуса путем откручивания пятидесяти четырех винтов и восьми болтов) и взаимодействия с другими устройствами из-за использования разнотипных соединителей для подключения внешних устройств (например подключение стандартныхустройств кинтерфейсам через соединители типа 2 РМТ), а также отсутствие оптимальных условий для контроля работоспособности машины (нет индикации включения электропитания, нет кнопки перезапуска). Известный системный модуль имеет техническое решение наиболее близкое по своей сущности к предлагаемому техническому решению и является его прототипом. Технической задачей предлагаемой полезной модели является создание оптимально удобных условий для проведения монтажно/демонтажных работ, эксплуатации, технического обслуживания и ремонта сложного устройства при воздействии внешних неблагоприятных факторов. Поставленная задача решена со следующими техническими результатами обеспечены легкий доступ к элементам системного модуля и оперативность монтажно/демонтажных работ, технического обслуживания и ремонта обеспечены визуальный контроль и возможность управления работоспособностью системного модуля унифицированы соединители для подключения к системному модулю внешних устройств обеспечены оптимальные режимы завершения работы системного модуля при стандартных и нестандартных ситуациях. 2 30132006.08.30 Для достижения указанных технических результатов в системном модуле вычислительной машины, содержащем амортизированный корпус радиаторного типа со съемной лицевой панелью, имеющей соединители для подключения внешних устройств, и этажерочную конструкцию, собранную из процессорной платы, платы сетевого адаптера, платы адаптера последовательных портов, платы с источником бесперебойного питания, платы с флеш диском с операционной системой, корпус выполнен литым и имеет на внутренней поверхности направляющие с резиновым поверхностным слоем, на торцевой стороне съемную лицевую панель, которая снабжена рукоятками и выполнена единым блоком с этажерочной конструкцией. При этом этажерочная конструкция дополнительно имеет плату для размещения аккумуляторной батареи, плату с фильтром питания, а флеш диск сервисную программу управления источником бесперебойного питания и аккумуляторной батареей. Кроме того, лицевая панель корпуса имеет индикатор включения электропитания, кнопку перезапуска,соединители, закрытые крышкой, а амортизатор корпуса выполнен в виде резиновой платформы с возможностью установки системного модуля в горизонтальном или в вертикальном рабочем положении. Литой компактный корпус, выполнение лицевой панели единым блоком с этажерочной конструкцией, наличие на внутренней поверхности корпуса направляющих обеспечивают оптимально удобные условия и оперативность проведения монтажно/демонтажных работ, технического обслуживания и ремонта системного модуля. Наличие у направляющих резинового поверхностного слоя создает дополнительный антивибрационный эффект, который увеличивает надежность и удобство эксплуатации системного модуля в условиях воздействия внешних неблагоприятных факторов (вибрации, ударов). Расположение аккумуляторной батареи внутри корпуса на плате этажерочной конструкции придает системному модулю компактную и удобную форму. Наличие фильтра питания создает удобные условия эксплуатации устройства, уменьшая уровень радиопомех и обеспечивая тем самым высокий уровень совместимости системного модуля с другой радиоэлектронной аппаратурой. Кроме того, удобные условия эксплуатации, технического обслуживания и ремонта системного модуля обеспечены наличием на лицевой панели корпуса индикатора включения электропитания, позволяющего осуществлять визуальный контроль напряжения электропитания кнопки перезапуска, предоставляющей возможность принудительного перезапуска сложного устройства при нестандартных ситуациях в работе стандартныхсоединителей, позволяющих без доработок и переходных кабелей осуществлять временное подключение к системному модулю любого технологического оборудования, работающего по интерфейсу . А также для удобства эксплуатации системного модуля под управлением операционной системыпри стандартных и нестандартных ситуациях разработана и установлена на флеш диске сервисная программа, обеспечивающая стандартное отключение системного модуля через установленное время после введения с клавиатуры команд или нажатия кнопки включения/отключения электропитания работоспособность системного модуля при исчезновении внешнего электропитания на установленное время и организованное завершение работы операционной системы и прикладных программ с последующим отключением системного модуля в течение установленного времени при исчезновении внешнего электропитания на время, превышающее установленное. Предлагаемая полезная модель представлена на чертежах фиг. 1 - вид спереди системного модуля,фиг. 2 - вид снизу системного модуля. Системный модуль вычислительной машины представляет собой установленный на амортизаторе в виде резиновой платформы 1 герметичный литой металлический корпус 2 радиаторного типа со съемной лицевой панелью 3 на торцевой стороне и на внутренней 3 30132006.08.30 поверхности с антивибрационными направляющими 4, которые имеют резиновый поверхностный слой и удерживают этажерочную конструкцию, собранную из втулок 5, процессорной платы 6 (соответствует модулю процессора прототипа), платы 7 сетевого адаптера (соответствует модулю адаптера локальной сети прототипа), платы 8 адаптера последовательных портов (соответствует модулю последовательных интерфейсов прототипа), платы 9 с источником бесперебойного питания (соответствует модулю электропитания прототипа), платы 10 для размещения аккумуляторной батареи, платы 11 с фильтром питания, платы 12 с флеш диском (соответствует электронному диску прототипа) с операционной системой и сервисной программой управления источником бесперебойного питания и аккумуляторной батареей. Лицевая панель 3 имеет две рукоятки 13,индикатор 14 включения электропитания, кнопку 15 перезапуска, соединители для подключения внешних устройств, в том числе соединители 16 , закрытые крышкой 17,винты 18, 19, болты 20. Системный модуль вычислительной машины собирается следующим образом. Образуется единый блок из этажерочной конструкции и лицевой панели 3 путем вкручивания четырех винтов 18 во втулки 5. Затем блок вставляется в корпус 2 по четырем антивибрационным направляющим 4 и закрепляется восемью винтами 19. Собранный системный модуль вычислительной машины устанавливается в подвижном объекте АСУ при помощи закрепления шестью болтами 20 резиновой платформы 1 в горизонтальном или, при необходимости, в вертикальном рабочем положении. При этом для обеспечения доступа к элементам системного модуля при техническом обслуживании и ремонте нет необходимости демонтировать корпус 2 системного модуля из подвижного объекта АСУ - достаточно открутить восемь винтов 19 и вынуть блок из корпуса 2 за рукоятки 13. Предлагаемый системный модуль вычислительной машины является высокоэффективным устройством как с точки зрения эргономичности, так и надежности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
