Зажим для соединения деталей

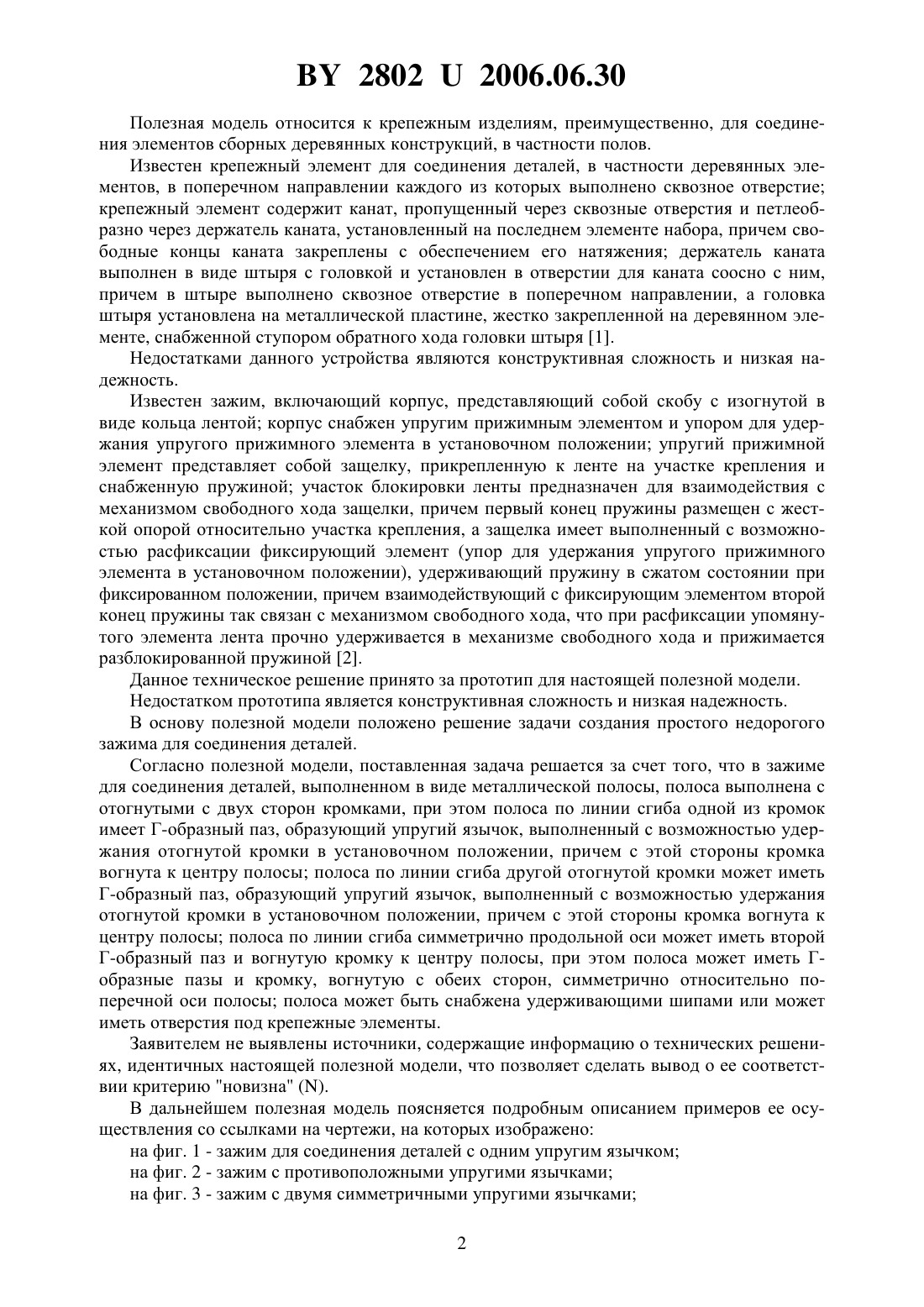

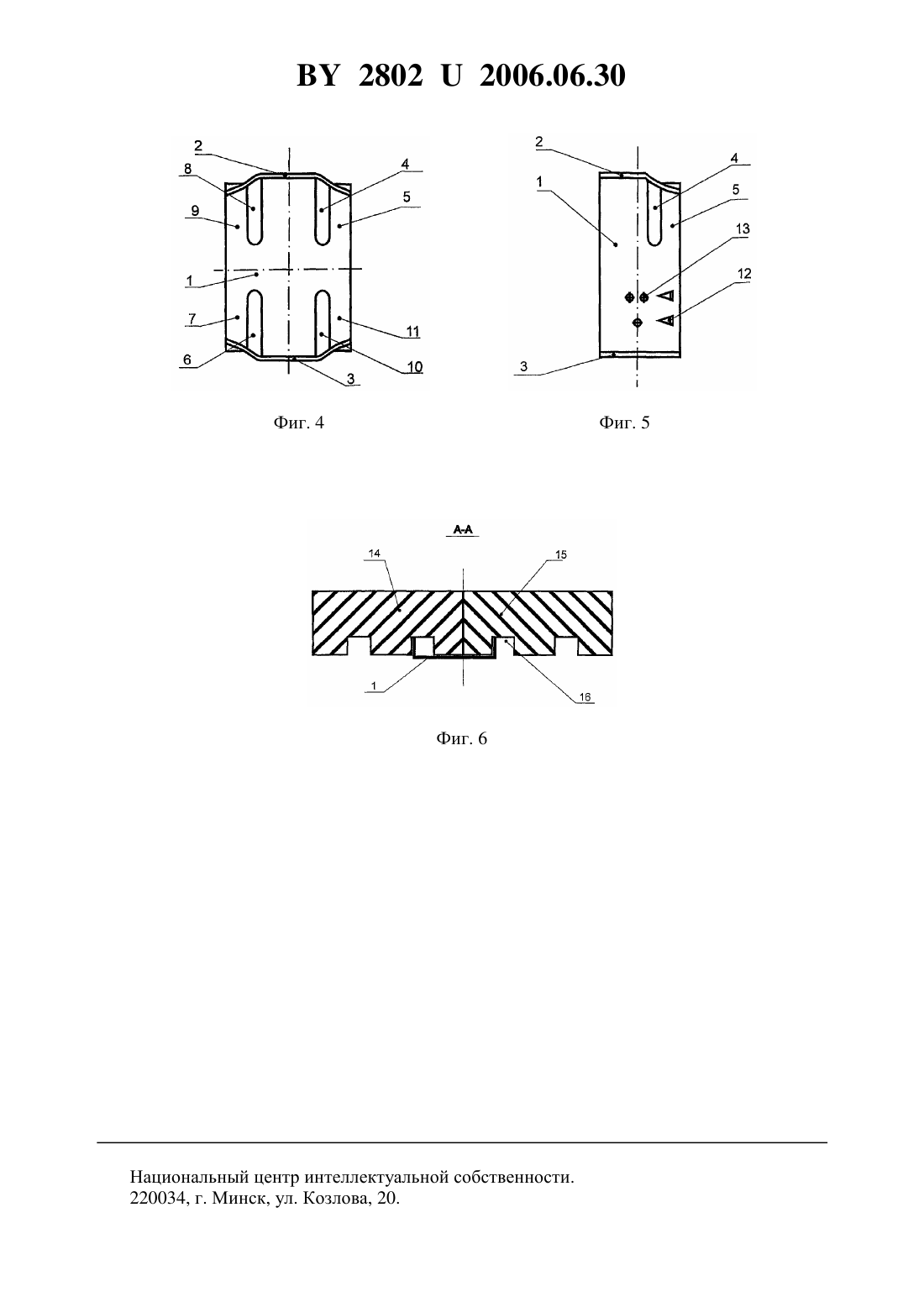

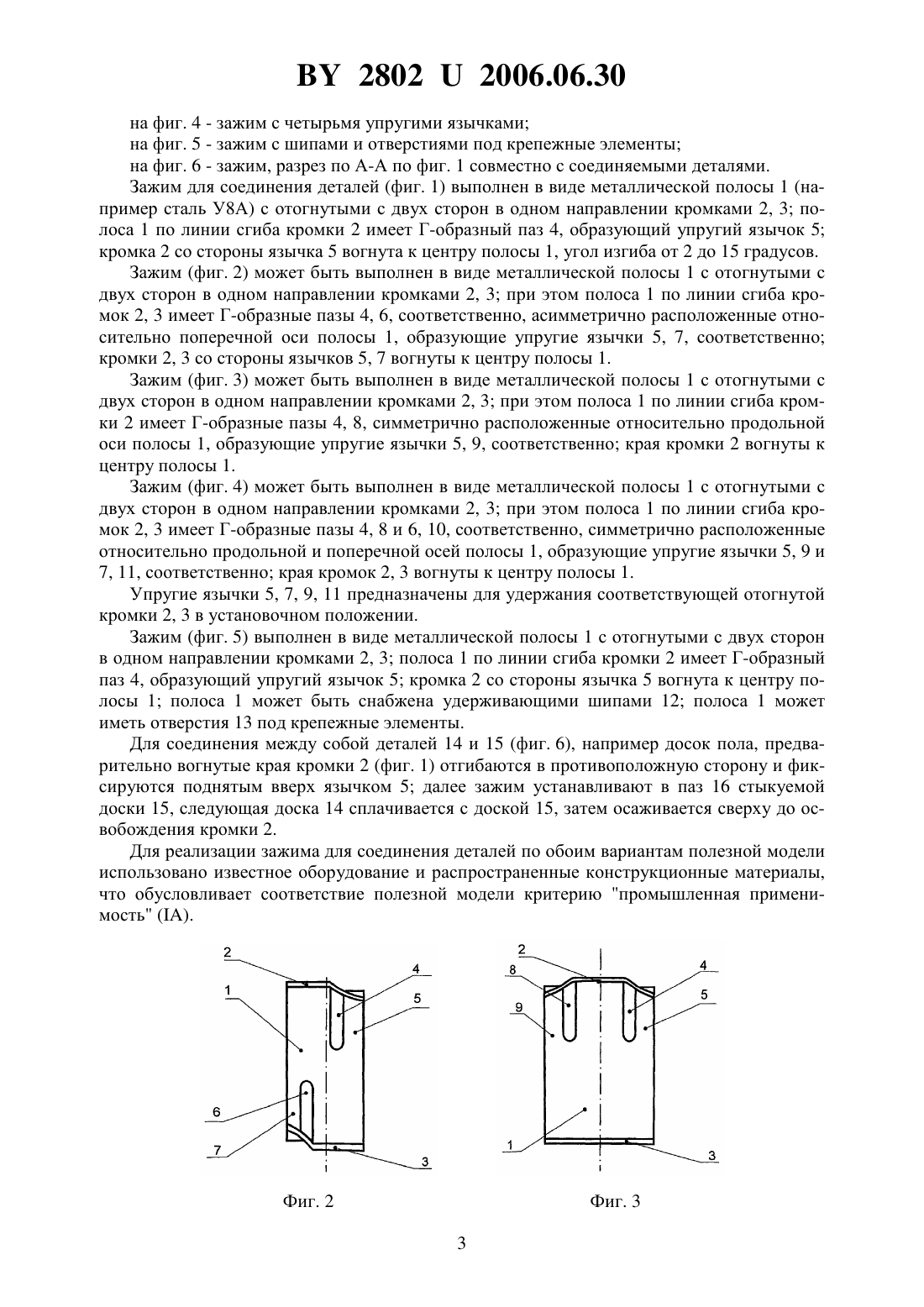

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЖИМ ДЛЯ СОЕДИНЕНИЯ ДЕТАЛЕЙ(71) Заявитель Клевцов Виктор Ильич(72) Авторы Клевцов Виктор Ильич Клевцов Семен Викторович(73) Патентообладатель Клевцов Виктор Ильич(57) 1. Зажим для соединения деталей, выполненный в виде металлической полосы, отличающийся тем, что полоса выполнена с отогнутыми с двух сторон кромками, при этом полоса по линии сгиба одной из кромок имеет Г-образный паз, образующий упругий язычок, выполненный с возможностью удержания отогнутой кромки в установочном положении, причем с этой стороны кромка вогнута к центру полосы. 2. Зажим по п. 1, отличающийся тем, что полоса по линии сгиба другой отогнутой кромки имеет Г-образный паз, образующий упругий язычок, выполненный с возможностью удержания отогнутой кромки в установочном положении, причем с этой стороны кромка вогнута к центру полосы. 3. Зажим по п. 1, отличающийся тем, что полоса по линии сгиба симметрично продольной оси имеет второй Г-образный паз и вогнутую кромку к центру полосы. 4. Зажим по п. 3, отличающийся тем, что полоса имеет Г-образные пазы и кромку,вогнутую с обеих сторон, симметрично относительно поперечной оси полосы. 5. Зажим по п. 1, отличающийся тем, что полоса снабжена удерживающими шипами. 6. Зажим по п. 1, отличающийся тем, что полоса имеет отверстия под крепежные элементы. 28022006.06.30 Полезная модель относится к крепежным изделиям, преимущественно, для соединения элементов сборных деревянных конструкций, в частности полов. Известен крепежный элемент для соединения деталей, в частности деревянных элементов, в поперечном направлении каждого из которых выполнено сквозное отверстие крепежный элемент содержит канат, пропущенный через сквозные отверстия и петлеобразно через держатель каната, установленный на последнем элементе набора, причем свободные концы каната закреплены с обеспечением его натяжения держатель каната выполнен в виде штыря с головкой и установлен в отверстии для каната соосно с ним,причем в штыре выполнено сквозное отверстие в поперечном направлении, а головка штыря установлена на металлической пластине, жестко закрепленной на деревянном элементе, снабженной ступором обратного хода головки штыря 1. Недостатками данного устройства являются конструктивная сложность и низкая надежность. Известен зажим, включающий корпус, представляющий собой скобу с изогнутой в виде кольца лентой корпус снабжен упругим прижимным элементом и упором для удержания упругого прижимного элемента в установочном положении упругий прижимной элемент представляет собой защелку, прикрепленную к ленте на участке крепления и снабженную пружиной участок блокировки ленты предназначен для взаимодействия с механизмом свободного хода защелки, причем первый конец пружины размещен с жесткой опорой относительно участка крепления, а защелка имеет выполненный с возможностью расфиксации фиксирующий элемент (упор для удержания упругого прижимного элемента в установочном положении), удерживающий пружину в сжатом состоянии при фиксированном положении, причем взаимодействующий с фиксирующим элементом второй конец пружины так связан с механизмом свободного хода, что при расфиксации упомянутого элемента лента прочно удерживается в механизме свободного хода и прижимается разблокированной пружиной 2. Данное техническое решение принято за прототип для настоящей полезной модели. Недостатком прототипа является конструктивная сложность и низкая надежность. В основу полезной модели положено решение задачи создания простого недорогого зажима для соединения деталей. Согласно полезной модели, поставленная задача решается за счет того, что в зажиме для соединения деталей, выполненном в виде металлической полосы, полоса выполнена с отогнутыми с двух сторон кромками, при этом полоса по линии сгиба одной из кромок имеет Г-образный паз, образующий упругий язычок, выполненный с возможностью удержания отогнутой кромки в установочном положении, причем с этой стороны кромка вогнута к центру полосы полоса по линии сгиба другой отогнутой кромки может иметь Г-образный паз, образующий упругий язычок, выполненный с возможностью удержания отогнутой кромки в установочном положении, причем с этой стороны кромка вогнута к центру полосы полоса по линии сгиба симметрично продольной оси может иметь второй Г-образный паз и вогнутую кромку к центру полосы, при этом полоса может иметь Гобразные пазы и кромку, вогнутую с обеих сторон, симметрично относительно поперечной оси полосы полоса может быть снабжена удерживающими шипами или может иметь отверстия под крепежные элементы. Заявителем не выявлены источники, содержащие информацию о технических решениях, идентичных настоящей полезной модели, что позволяет сделать вывод о ее соответствии критерию новизна . В дальнейшем полезная модель поясняется подробным описанием примеров ее осуществления со ссылками на чертежи, на которых изображено на фиг. 1 - зажим для соединения деталей с одним упругим язычком на фиг. 2 - зажим с противоположными упругими язычками на фиг. 3 - зажим с двумя симметричными упругими язычками 2 28022006.06.30 на фиг. 4 - зажим с четырьмя упругими язычками на фиг. 5 - зажим с шипами и отверстиями под крепежные элементы на фиг. 6 - зажим, разрез по А-А по фиг. 1 совместно с соединяемыми деталями. Зажим для соединения деталей (фиг. 1) выполнен в виде металлической полосы 1 (например сталь У 8 А) с отогнутыми с двух сторон в одном направлении кромками 2, 3 полоса 1 по линии сгиба кромки 2 имеет Г-образный паз 4, образующий упругий язычок 5 кромка 2 со стороны язычка 5 вогнута к центру полосы 1, угол изгиба от 2 до 15 градусов. Зажим (фиг. 2) может быть выполнен в виде металлической полосы 1 с отогнутыми с двух сторон в одном направлении кромками 2, 3 при этом полоса 1 по линии сгиба кромок 2, 3 имеет Г-образные пазы 4, 6, соответственно, асимметрично расположенные относительно поперечной оси полосы 1, образующие упругие язычки 5, 7, соответственно кромки 2, 3 со стороны язычков 5, 7 вогнуты к центру полосы 1. Зажим (фиг. 3) может быть выполнен в виде металлической полосы 1 с отогнутыми с двух сторон в одном направлении кромками 2, 3 при этом полоса 1 по линии сгиба кромки 2 имеет Г-образные пазы 4, 8, симметрично расположенные относительно продольной оси полосы 1, образующие упругие язычки 5, 9, соответственно края кромки 2 вогнуты к центру полосы 1. Зажим (фиг. 4) может быть выполнен в виде металлической полосы 1 с отогнутыми с двух сторон в одном направлении кромками 2, 3 при этом полоса 1 по линии сгиба кромок 2, 3 имеет Г-образные пазы 4, 8 и 6, 10, соответственно, симметрично расположенные относительно продольной и поперечной осей полосы 1, образующие упругие язычки 5, 9 и 7, 11, соответственно края кромок 2, 3 вогнуты к центру полосы 1. Упругие язычки 5, 7, 9, 11 предназначены для удержания соответствующей отогнутой кромки 2, 3 в установочном положении. Зажим (фиг. 5) выполнен в виде металлической полосы 1 с отогнутыми с двух сторон в одном направлении кромками 2, 3 полоса 1 по линии сгиба кромки 2 имеет Г-образный паз 4, образующий упругий язычок 5 кромка 2 со стороны язычка 5 вогнута к центру полосы 1 полоса 1 может быть снабжена удерживающими шипами 12 полоса 1 может иметь отверстия 13 под крепежные элементы. Для соединения между собой деталей 14 и 15 (фиг. 6), например досок пола, предварительно вогнутые края кромки 2 (фиг. 1) отгибаются в противоположную сторону и фиксируются поднятым вверх язычком 5 далее зажим устанавливают в паз 16 стыкуемой доски 15, следующая доска 14 сплачивается с доской 15, затем осаживается сверху до освобождения кромки 2. Для реализации зажима для соединения деталей по обоим вариантам полезной модели использовано известное оборудование и распространенные конструкционные материалы,что обусловливает соответствие полезной модели критерию промышленная применимость . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
