Дверь

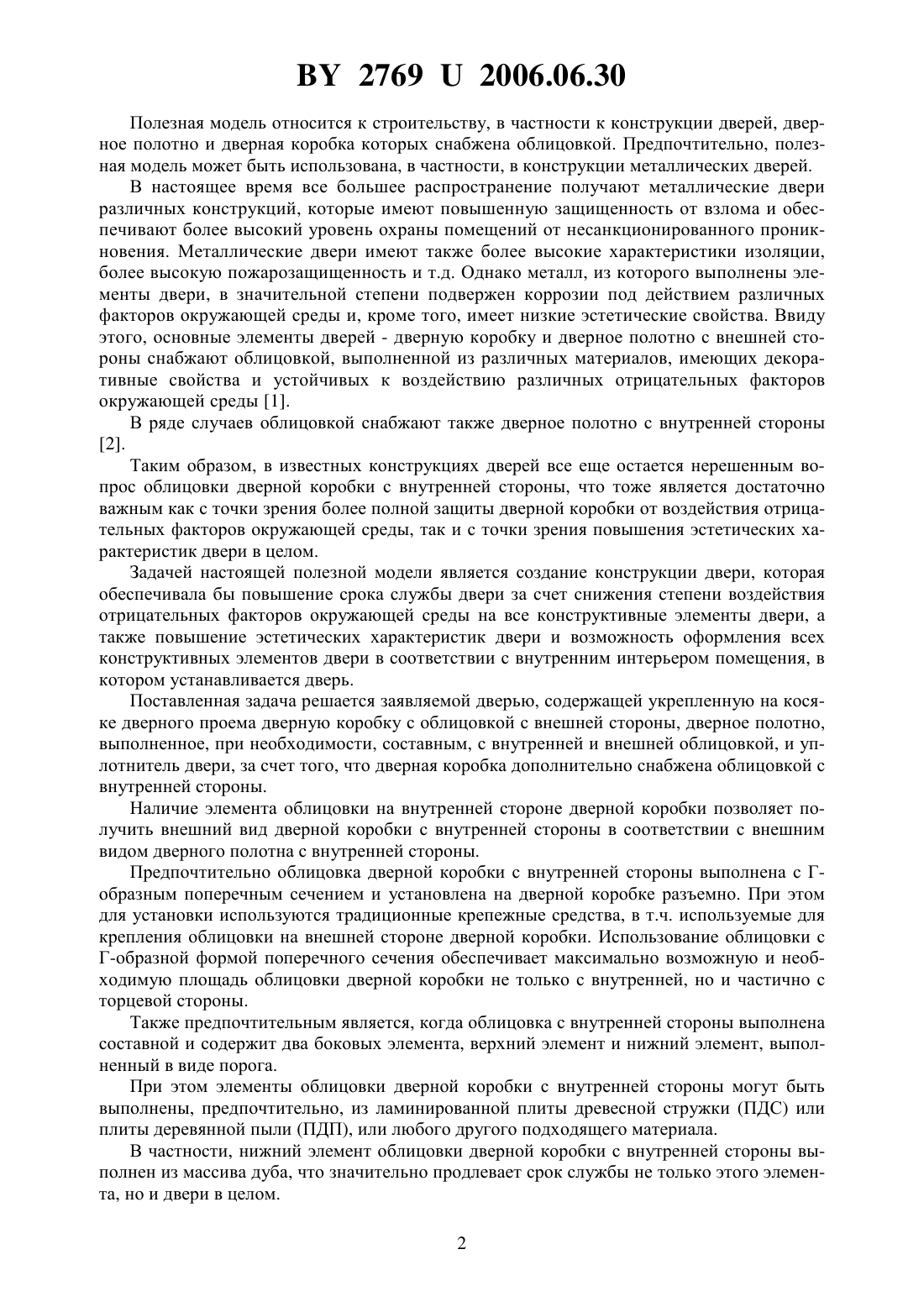

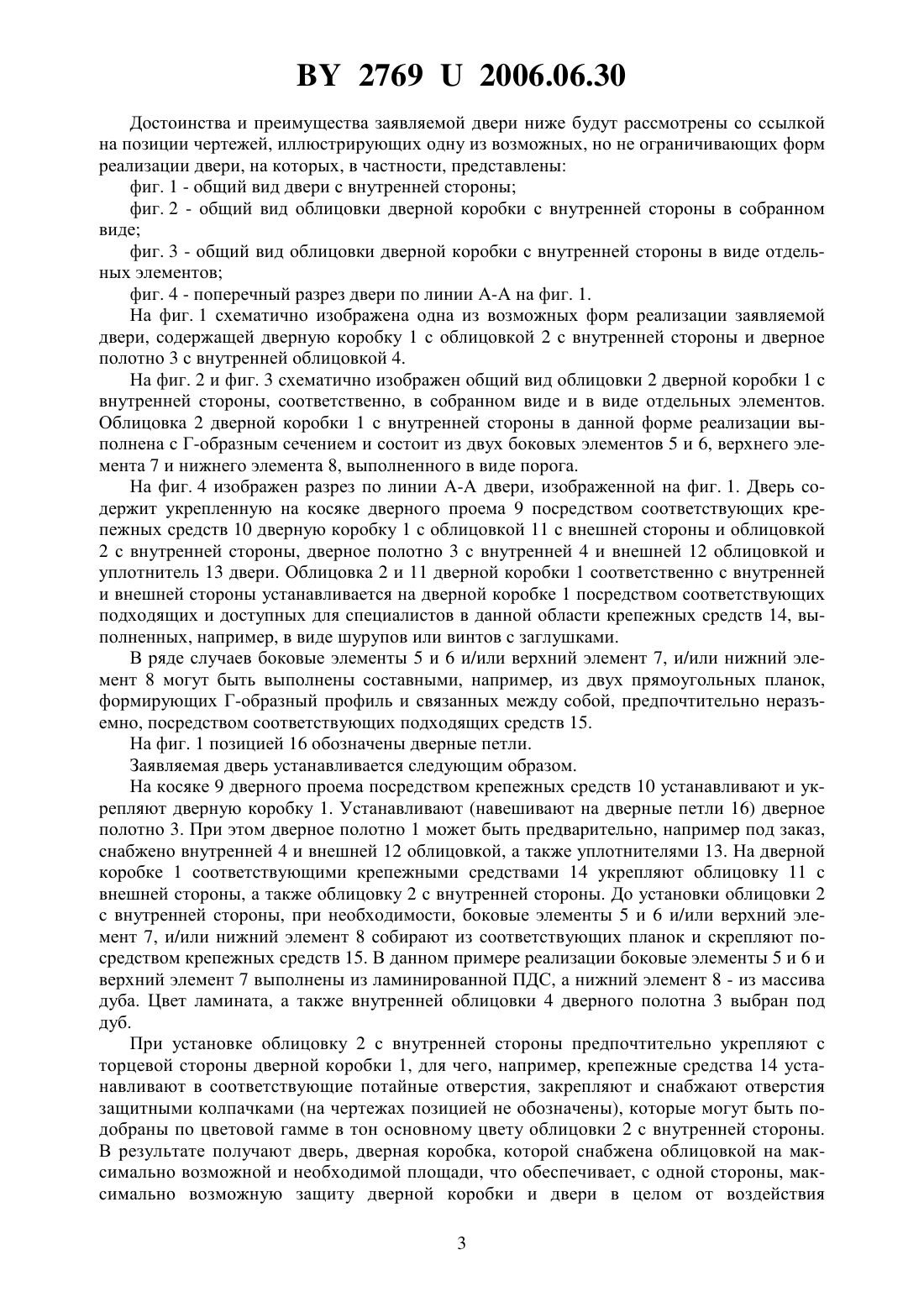

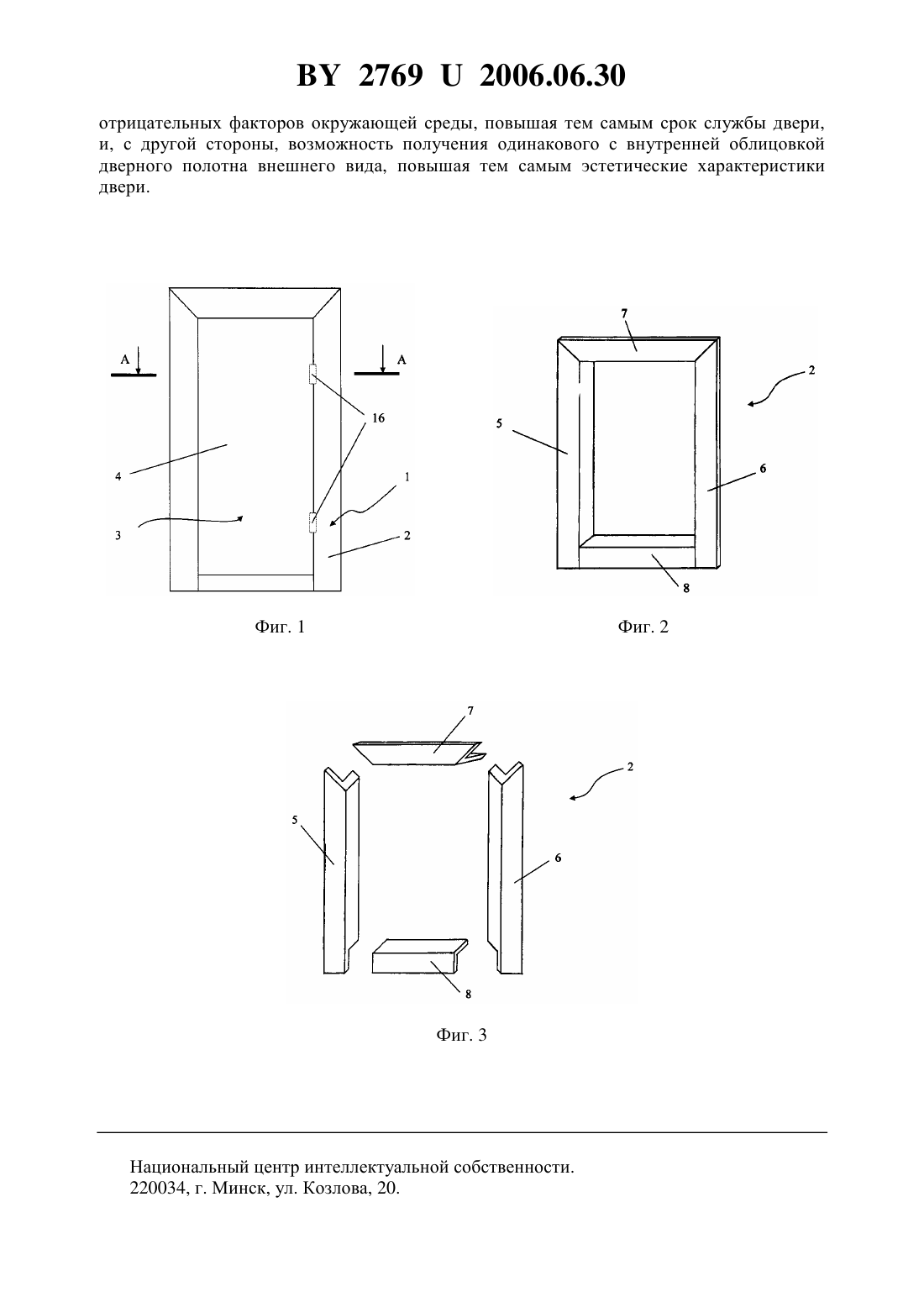

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Павленко Андрей Александрович(72) Автор Павленко Андрей Александрович(73) Патентообладатель Павленко Андрей Александрович(57) 1. Дверь, содержащая укрепленную на косяке дверного проема дверную коробку с облицовкой с внешней стороны, дверное полотно, выполненное, при необходимости, составным, с внутренней и внешней облицовкой, уплотнитель двери, отличающаяся тем,что дверная коробка дополнительно снабжена облицовкой с внутренней стороны. 2. Дверь по п. 1, отличающаяся тем, что облицовка с внутренней стороны выполнена с Г-образным поперечным сечением и установлена на дверной коробке разъемно. 3. Дверь по любому из п. 1 или 2, отличающаяся тем, что облицовка с внутренней стороны выполнена составной и содержит два боковых элемента, верхний элемент и нижний элемент, выполненный в виде порога. 4. Дверь по любому из пп. 1-3, отличающаяся тем, что элементы облицовки с внутренней стороны выполнены из ламинированной плиты древесной стружки. 5. Дверь по любому из пп. 1-3, отличающаяся тем, что элементы облицовки с внутренней стороны выполнены из плиты деревянной пыли. 6. Дверь по любому из пп. 1-5, отличающаяся тем, что нижний элемент облицовки с внутренней стороны выполнен из массива дуба.(56) 1. Заявка 2002124721. - Опубл. 27.01.2005. 2. Интернет-портал Все для строительства и ремонта Ваш Дом Статьи. Тайна железной двери найдено 2005 10 11. Найдено из Интернет ////37 27692006.06.30 Полезная модель относится к строительству, в частности к конструкции дверей, дверное полотно и дверная коробка которых снабжена облицовкой. Предпочтительно, полезная модель может быть использована, в частности, в конструкции металлических дверей. В настоящее время все большее распространение получают металлические двери различных конструкций, которые имеют повышенную защищенность от взлома и обеспечивают более высокий уровень охраны помещений от несанкционированного проникновения. Металлические двери имеют также более высокие характеристики изоляции,более высокую пожарозащищенность и т.д. Однако металл, из которого выполнены элементы двери, в значительной степени подвержен коррозии под действием различных факторов окружающей среды и, кроме того, имеет низкие эстетические свойства. Ввиду этого, основные элементы дверей - дверную коробку и дверное полотно с внешней стороны снабжают облицовкой, выполненной из различных материалов, имеющих декоративные свойства и устойчивых к воздействию различных отрицательных факторов окружающей среды 1. В ряде случаев облицовкой снабжают также дверное полотно с внутренней стороны 2. Таким образом, в известных конструкциях дверей все еще остается нерешенным вопрос облицовки дверной коробки с внутренней стороны, что тоже является достаточно важным как с точки зрения более полной защиты дверной коробки от воздействия отрицательных факторов окружающей среды, так и с точки зрения повышения эстетических характеристик двери в целом. Задачей настоящей полезной модели является создание конструкции двери, которая обеспечивала бы повышение срока службы двери за счет снижения степени воздействия отрицательных факторов окружающей среды на все конструктивные элементы двери, а также повышение эстетических характеристик двери и возможность оформления всех конструктивных элементов двери в соответствии с внутренним интерьером помещения, в котором устанавливается дверь. Поставленная задача решается заявляемой дверью, содержащей укрепленную на косяке дверного проема дверную коробку с облицовкой с внешней стороны, дверное полотно,выполненное, при необходимости, составным, с внутренней и внешней облицовкой, и уплотнитель двери, за счет того, что дверная коробка дополнительно снабжена облицовкой с внутренней стороны. Наличие элемента облицовки на внутренней стороне дверной коробки позволяет получить внешний вид дверной коробки с внутренней стороны в соответствии с внешним видом дверного полотна с внутренней стороны. Предпочтительно облицовка дверной коробки с внутренней стороны выполнена с Гобразным поперечным сечением и установлена на дверной коробке разъемно. При этом для установки используются традиционные крепежные средства, в т.ч. используемые для крепления облицовки на внешней стороне дверной коробки. Использование облицовки с Г-образной формой поперечного сечения обеспечивает максимально возможную и необходимую площадь облицовки дверной коробки не только с внутренней, но и частично с торцевой стороны. Также предпочтительным является, когда облицовка с внутренней стороны выполнена составной и содержит два боковых элемента, верхний элемент и нижний элемент, выполненный в виде порога. При этом элементы облицовки дверной коробки с внутренней стороны могут быть выполнены, предпочтительно, из ламинированной плиты древесной стружки (ПДС) или плиты деревянной пыли (ПДП), или любого другого подходящего материала. В частности, нижний элемент облицовки дверной коробки с внутренней стороны выполнен из массива дуба, что значительно продлевает срок службы не только этого элемента, но и двери в целом. 2 27692006.06.30 Достоинства и преимущества заявляемой двери ниже будут рассмотрены со ссылкой на позиции чертежей, иллюстрирующих одну из возможных, но не ограничивающих форм реализации двери, на которых, в частности, представлены фиг. 1 - общий вид двери с внутренней стороны фиг. 2 - общий вид облицовки дверной коробки с внутренней стороны в собранном виде фиг. 3 - общий вид облицовки дверной коробки с внутренней стороны в виде отдельных элементов фиг. 4 - поперечный разрез двери по линии А-А на фиг. 1. На фиг. 1 схематично изображена одна из возможных форм реализации заявляемой двери, содержащей дверную коробку 1 с облицовкой 2 с внутренней стороны и дверное полотно 3 с внутренней облицовкой 4. На фиг. 2 и фиг. 3 схематично изображен общий вид облицовки 2 дверной коробки 1 с внутренней стороны, соответственно, в собранном виде и в виде отдельных элементов. Облицовка 2 дверной коробки 1 с внутренней стороны в данной форме реализации выполнена с Г-образным сечением и состоит из двух боковых элементов 5 и 6, верхнего элемента 7 и нижнего элемента 8, выполненного в виде порога. На фиг. 4 изображен разрез по линии А-А двери, изображенной на фиг. 1. Дверь содержит укрепленную на косяке дверного проема 9 посредством соответствующих крепежных средств 10 дверную коробку 1 с облицовкой 11 с внешней стороны и облицовкой 2 с внутренней стороны, дверное полотно 3 с внутренней 4 и внешней 12 облицовкой и уплотнитель 13 двери. Облицовка 2 и 11 дверной коробки 1 соответственно с внутренней и внешней стороны устанавливается на дверной коробке 1 посредством соответствующих подходящих и доступных для специалистов в данной области крепежных средств 14, выполненных, например, в виде шурупов или винтов с заглушками. В ряде случаев боковые элементы 5 и 6 и/или верхний элемент 7, и/или нижний элемент 8 могут быть выполнены составными, например, из двух прямоугольных планок,формирующих Г-образный профиль и связанных между собой, предпочтительно неразъемно, посредством соответствующих подходящих средств 15. На фиг. 1 позицией 16 обозначены дверные петли. Заявляемая дверь устанавливается следующим образом. На косяке 9 дверного проема посредством крепежных средств 10 устанавливают и укрепляют дверную коробку 1. Устанавливают (навешивают на дверные петли 16) дверное полотно 3. При этом дверное полотно 1 может быть предварительно, например под заказ,снабжено внутренней 4 и внешней 12 облицовкой, а также уплотнителями 13. На дверной коробке 1 соответствующими крепежными средствами 14 укрепляют облицовку 11 с внешней стороны, а также облицовку 2 с внутренней стороны. До установки облицовки 2 с внутренней стороны, при необходимости, боковые элементы 5 и 6 и/или верхний элемент 7, и/или нижний элемент 8 собирают из соответствующих планок и скрепляют посредством крепежных средств 15. В данном примере реализации боковые элементы 5 и 6 и верхний элемент 7 выполнены из ламинированной ПДС, а нижний элемент 8 - из массива дуба. Цвет ламината, а также внутренней облицовки 4 дверного полотна 3 выбран под дуб. При установке облицовку 2 с внутренней стороны предпочтительно укрепляют с торцевой стороны дверной коробки 1, для чего, например, крепежные средства 14 устанавливают в соответствующие потайные отверстия, закрепляют и снабжают отверстия защитными колпачками (на чертежах позицией не обозначены), которые могут быть подобраны по цветовой гамме в тон основному цвету облицовки 2 с внутренней стороны. В результате получают дверь, дверная коробка, которой снабжена облицовкой на максимально возможной и необходимой площади, что обеспечивает, с одной стороны, максимально возможную защиту дверной коробки и двери в целом от воздействия 3 27692006.06.30 отрицательных факторов окружающей среды, повышая тем самым срок службы двери,и, с другой стороны, возможность получения одинакового с внутренней облицовкой дверного полотна внешнего вида, повышая тем самым эстетические характеристики двери. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
