Ключ для открывания завинчивающейся крышки сосуда

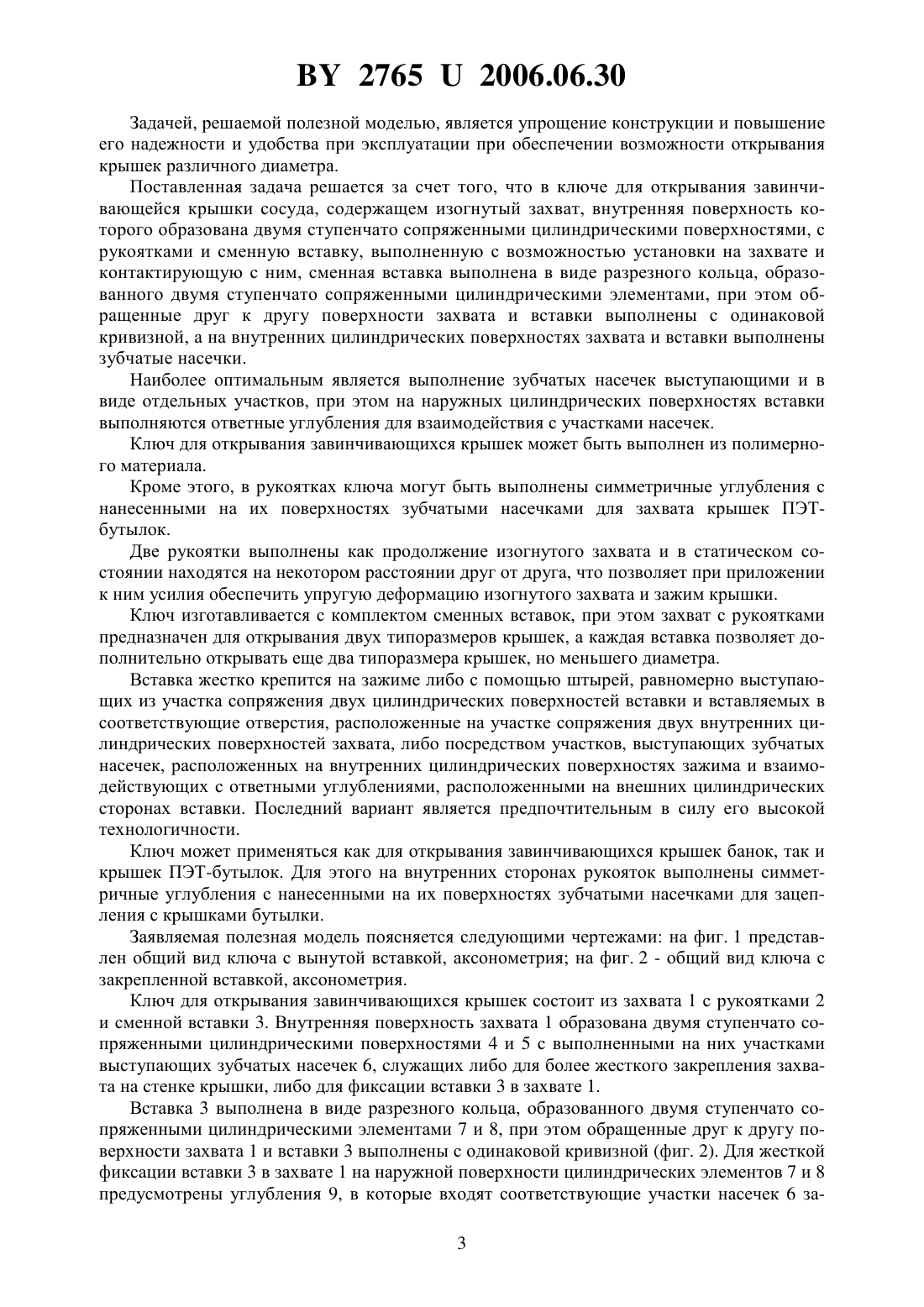

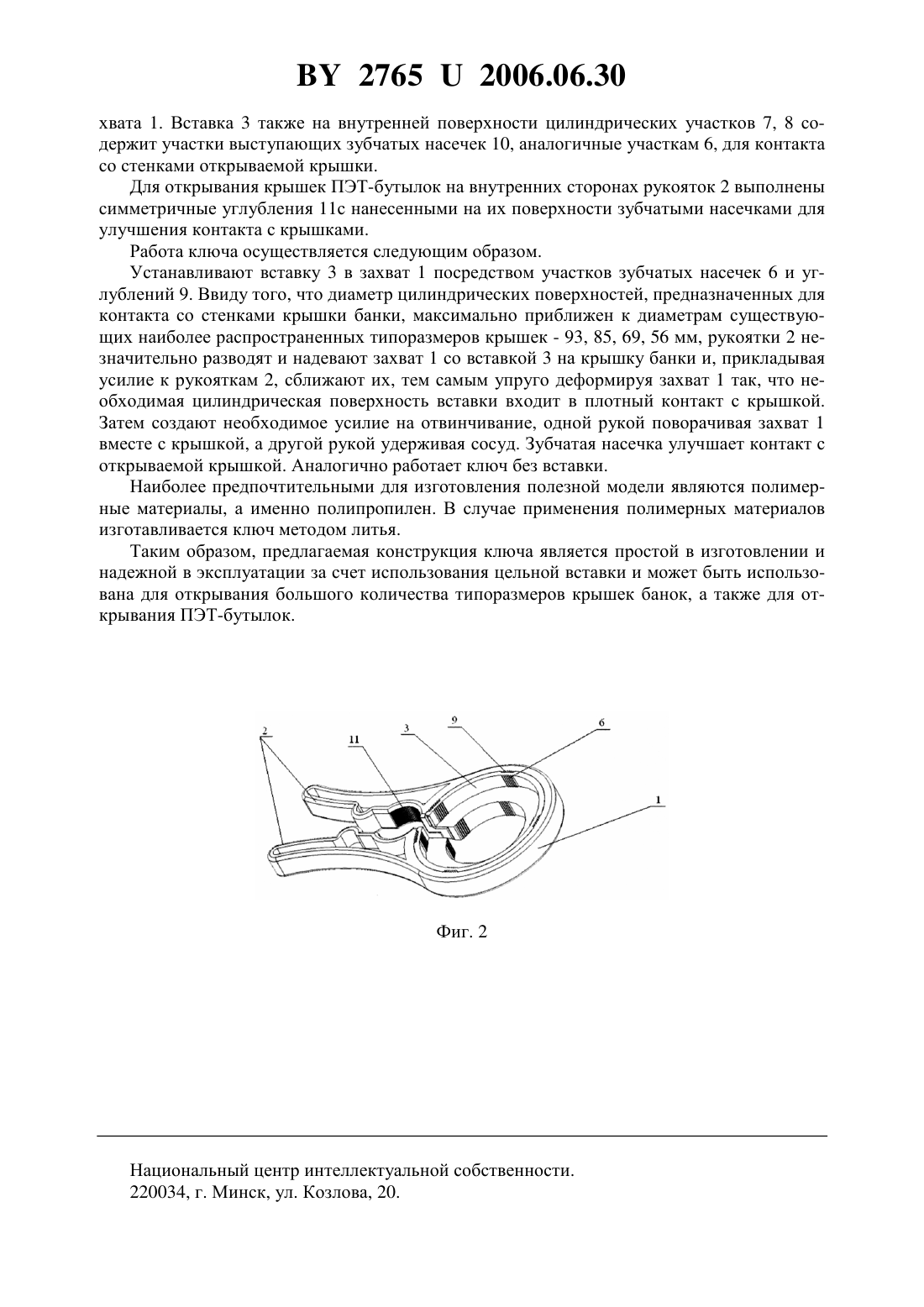

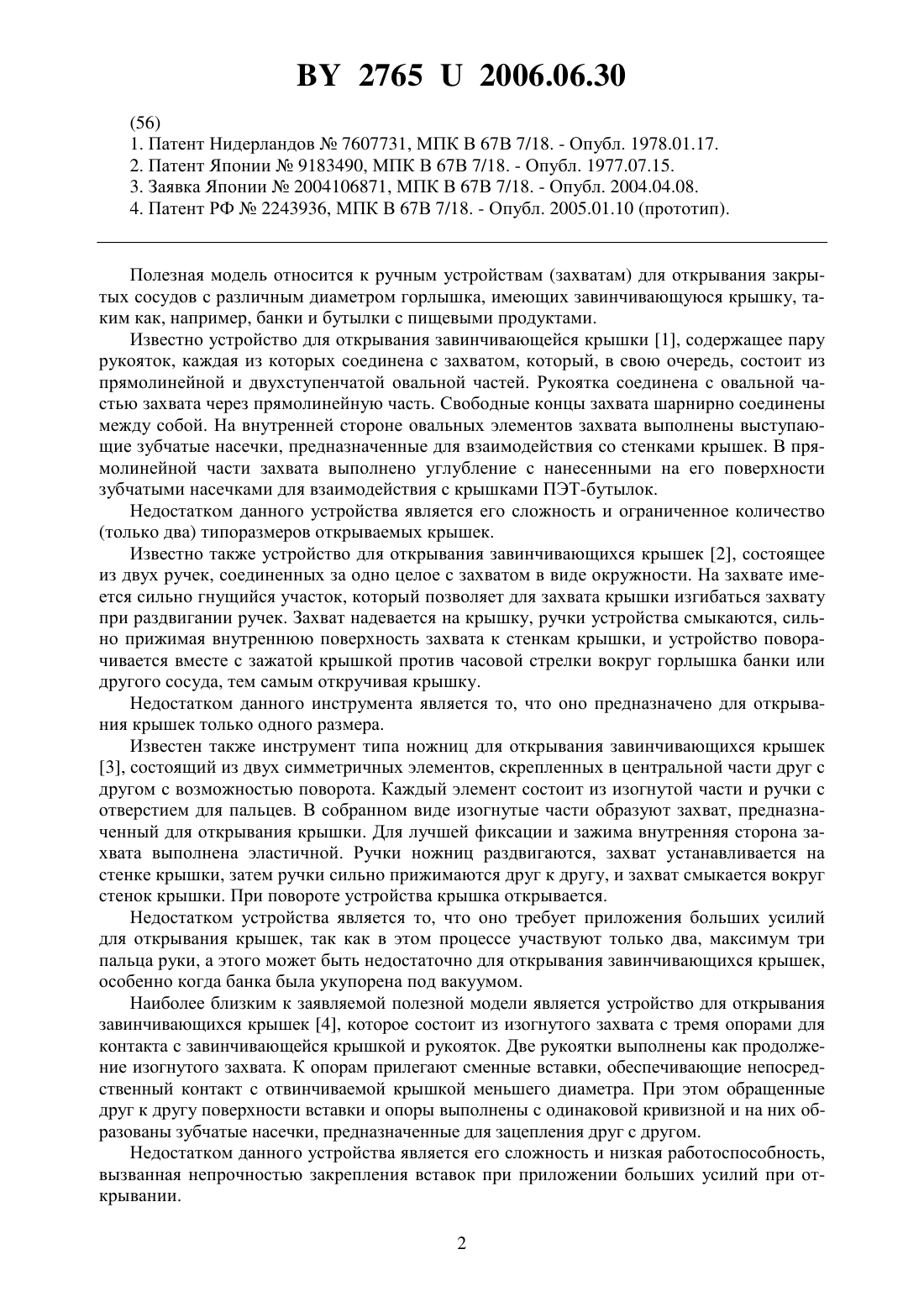

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛЮЧ ДЛЯ ОТКРЫВАНИЯ ЗАВИНЧИВАЮЩЕЙСЯ КРЫШКИ СОСУДА(72) Автор Пашаев Эльдар Годжа-Оглы(57) 1. Ключ для открывания завинчивающейся крышки сосуда, содержащий изогнутый захват, внутренняя поверхность которого образована двумя ступенчато сопряженными цилиндрическими поверхностями, с рукоятками и сменную вставку, выполненную с возможностью установки на изогнутом захвате и контактирующую с ним, отличающийся тем, что сменная вставка выполнена в виде разрезного кольца, образованного двумя ступенчато сопряженными цилиндрическими элементами, при этом обращенные друг к другу поверхности захвата и вставки выполнены с одинаковой кривизной, а на внутренних цилиндрических поверхностях захвата и вставки выполнены зубчатые насечки. 2. Ключ по п. 1, отличающийся тем, что зубчатые насечки выполнены выступающими и нанесены в виде отдельных участков, а на наружных цилиндрических поверхностях вставки выполнены ответные углубления для взаимодействия с участками насечек. 3. Ключ по любому из пп. 1, 2, отличающийся тем, что он выполнен из полимерного материала. 4. Ключ по любому из пп. 1-3, отличающийся тем, что на внутренних сторонах рукояток выполнены симметричные углубления с нанесенными на их поверхностях зубчатыми насечками для захвата крышек ПЭТ-бутылок.(56) 1. Патент Нидерландов 7607731, МПК В 67 В 7/18. - Опубл. 1978.01.17. 2. Патент Японии 9183490, МПК В 67 В 7/18. - Опубл. 1977.07.15. 3. Заявка Японии 2004106871, МПК В 67 В 7/18. - Опубл. 2004.04.08. 4. Патент РФ 2243936, МПК В 67 В 7/18. - Опубл. 2005.01.10 (прототип). Полезная модель относится к ручным устройствам (захватам) для открывания закрытых сосудов с различным диаметром горлышка, имеющих завинчивающуюся крышку, таким как, например, банки и бутылки с пищевыми продуктами. Известно устройство для открывания завинчивающейся крышки 1, содержащее пару рукояток, каждая из которых соединена с захватом, который, в свою очередь, состоит из прямолинейной и двухступенчатой овальной частей. Рукоятка соединена с овальной частью захвата через прямолинейную часть. Свободные концы захвата шарнирно соединены между собой. На внутренней стороне овальных элементов захвата выполнены выступающие зубчатые насечки, предназначенные для взаимодействия со стенками крышек. В прямолинейной части захвата выполнено углубление с нанесенными на его поверхности зубчатыми насечками для взаимодействия с крышками ПЭТ-бутылок. Недостатком данного устройства является его сложность и ограниченное количество(только два) типоразмеров открываемых крышек. Известно также устройство для открывания завинчивающихся крышек 2, состоящее из двух ручек, соединенных за одно целое с захватом в виде окружности. На захвате имеется сильно гнущийся участок, который позволяет для захвата крышки изгибаться захвату при раздвигании ручек. Захват надевается на крышку, ручки устройства смыкаются, сильно прижимая внутреннюю поверхность захвата к стенкам крышки, и устройство поворачивается вместе с зажатой крышкой против часовой стрелки вокруг горлышка банки или другого сосуда, тем самым откручивая крышку. Недостатком данного инструмента является то, что оно предназначено для открывания крышек только одного размера. Известен также инструмент типа ножниц для открывания завинчивающихся крышек 3, состоящий из двух симметричных элементов, скрепленных в центральной части друг с другом с возможностью поворота. Каждый элемент состоит из изогнутой части и ручки с отверстием для пальцев. В собранном виде изогнутые части образуют захват, предназначенный для открывания крышки. Для лучшей фиксации и зажима внутренняя сторона захвата выполнена эластичной. Ручки ножниц раздвигаются, захват устанавливается на стенке крышки, затем ручки сильно прижимаются друг к другу, и захват смыкается вокруг стенок крышки. При повороте устройства крышка открывается. Недостатком устройства является то, что оно требует приложения больших усилий для открывания крышек, так как в этом процессе участвуют только два, максимум три пальца руки, а этого может быть недостаточно для открывания завинчивающихся крышек,особенно когда банка была укупорена под вакуумом. Наиболее близким к заявляемой полезной модели является устройство для открывания завинчивающихся крышек 4, которое состоит из изогнутого захвата с тремя опорами для контакта с завинчивающейся крышкой и рукояток. Две рукоятки выполнены как продолжение изогнутого захвата. К опорам прилегают сменные вставки, обеспечивающие непосредственный контакт с отвинчиваемой крышкой меньшего диаметра. При этом обращенные друг к другу поверхности вставки и опоры выполнены с одинаковой кривизной и на них образованы зубчатые насечки, предназначенные для зацепления друг с другом. Недостатком данного устройства является его сложность и низкая работоспособность,вызванная непрочностью закрепления вставок при приложении больших усилий при открывании. 2 27652006.06.30 Задачей, решаемой полезной моделью, является упрощение конструкции и повышение его надежности и удобства при эксплуатации при обеспечении возможности открывания крышек различного диаметра. Поставленная задача решается за счет того, что в ключе для открывания завинчивающейся крышки сосуда, содержащем изогнутый захват, внутренняя поверхность которого образована двумя ступенчато сопряженными цилиндрическими поверхностями, с рукоятками и сменную вставку, выполненную с возможностью установки на захвате и контактирующую с ним, сменная вставка выполнена в виде разрезного кольца, образованного двумя ступенчато сопряженными цилиндрическими элементами, при этом обращенные друг к другу поверхности захвата и вставки выполнены с одинаковой кривизной, а на внутренних цилиндрических поверхностях захвата и вставки выполнены зубчатые насечки. Наиболее оптимальным является выполнение зубчатых насечек выступающими и в виде отдельных участков, при этом на наружных цилиндрических поверхностях вставки выполняются ответные углубления для взаимодействия с участками насечек. Ключ для открывания завинчивающихся крышек может быть выполнен из полимерного материала. Кроме этого, в рукоятках ключа могут быть выполнены симметричные углубления с нанесенными на их поверхностях зубчатыми насечками для захвата крышек ПЭТбутылок. Две рукоятки выполнены как продолжение изогнутого захвата и в статическом состоянии находятся на некотором расстоянии друг от друга, что позволяет при приложении к ним усилия обеспечить упругую деформацию изогнутого захвата и зажим крышки. Ключ изготавливается с комплектом сменных вставок, при этом захват с рукоятками предназначен для открывания двух типоразмеров крышек, а каждая вставка позволяет дополнительно открывать еще два типоразмера крышек, но меньшего диаметра. Вставка жестко крепится на зажиме либо с помощью штырей, равномерно выступающих из участка сопряжения двух цилиндрических поверхностей вставки и вставляемых в соответствующие отверстия, расположенные на участке сопряжения двух внутренних цилиндрических поверхностей захвата, либо посредством участков, выступающих зубчатых насечек, расположенных на внутренних цилиндрических поверхностях зажима и взаимодействующих с ответными углублениями, расположенными на внешних цилиндрических сторонах вставки. Последний вариант является предпочтительным в силу его высокой технологичности. Ключ может применяться как для открывания завинчивающихся крышек банок, так и крышек ПЭТ-бутылок. Для этого на внутренних сторонах рукояток выполнены симметричные углубления с нанесенными на их поверхностях зубчатыми насечками для зацепления с крышками бутылки. Заявляемая полезная модель поясняется следующими чертежами на фиг. 1 представлен общий вид ключа с вынутой вставкой, аксонометрия на фиг. 2 - общий вид ключа с закрепленной вставкой, аксонометрия. Ключ для открывания завинчивающихся крышек состоит из захвата 1 с рукоятками 2 и сменной вставки 3. Внутренняя поверхность захвата 1 образована двумя ступенчато сопряженными цилиндрическими поверхностями 4 и 5 с выполненными на них участками выступающих зубчатых насечек 6, служащих либо для более жесткого закрепления захвата на стенке крышки, либо для фиксации вставки 3 в захвате 1. Вставка 3 выполнена в виде разрезного кольца, образованного двумя ступенчато сопряженными цилиндрическими элементами 7 и 8, при этом обращенные друг к другу поверхности захвата 1 и вставки 3 выполнены с одинаковой кривизной (фиг. 2). Для жесткой фиксации вставки 3 в захвате 1 на наружной поверхности цилиндрических элементов 7 и 8 предусмотрены углубления 9, в которые входят соответствующие участки насечек 6 за 3 27652006.06.30 хвата 1. Вставка 3 также на внутренней поверхности цилиндрических участков 7, 8 содержит участки выступающих зубчатых насечек 10, аналогичные участкам 6, для контакта со стенками открываемой крышки. Для открывания крышек ПЭТ-бутылок на внутренних сторонах рукояток 2 выполнены симметричные углубления 11 с нанесенными на их поверхности зубчатыми насечками для улучшения контакта с крышками. Работа ключа осуществляется следующим образом. Устанавливают вставку 3 в захват 1 посредством участков зубчатых насечек 6 и углублений 9. Ввиду того, что диаметр цилиндрических поверхностей, предназначенных для контакта со стенками крышки банки, максимально приближен к диаметрам существующих наиболее распространенных типоразмеров крышек - 93, 85, 69, 56 мм, рукоятки 2 незначительно разводят и надевают захват 1 со вставкой 3 на крышку банки и, прикладывая усилие к рукояткам 2, сближают их, тем самым упруго деформируя захват 1 так, что необходимая цилиндрическая поверхность вставки входит в плотный контакт с крышкой. Затем создают необходимое усилие на отвинчивание, одной рукой поворачивая захват 1 вместе с крышкой, а другой рукой удерживая сосуд. Зубчатая насечка улучшает контакт с открываемой крышкой. Аналогично работает ключ без вставки. Наиболее предпочтительными для изготовления полезной модели являются полимерные материалы, а именно полипропилен. В случае применения полимерных материалов изготавливается ключ методом литья. Таким образом, предлагаемая конструкция ключа является простой в изготовлении и надежной в эксплуатации за счет использования цельной вставки и может быть использована для открывания большого количества типоразмеров крышек банок, а также для открывания ПЭТ-бутылок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
