Ключ электронный кодовый

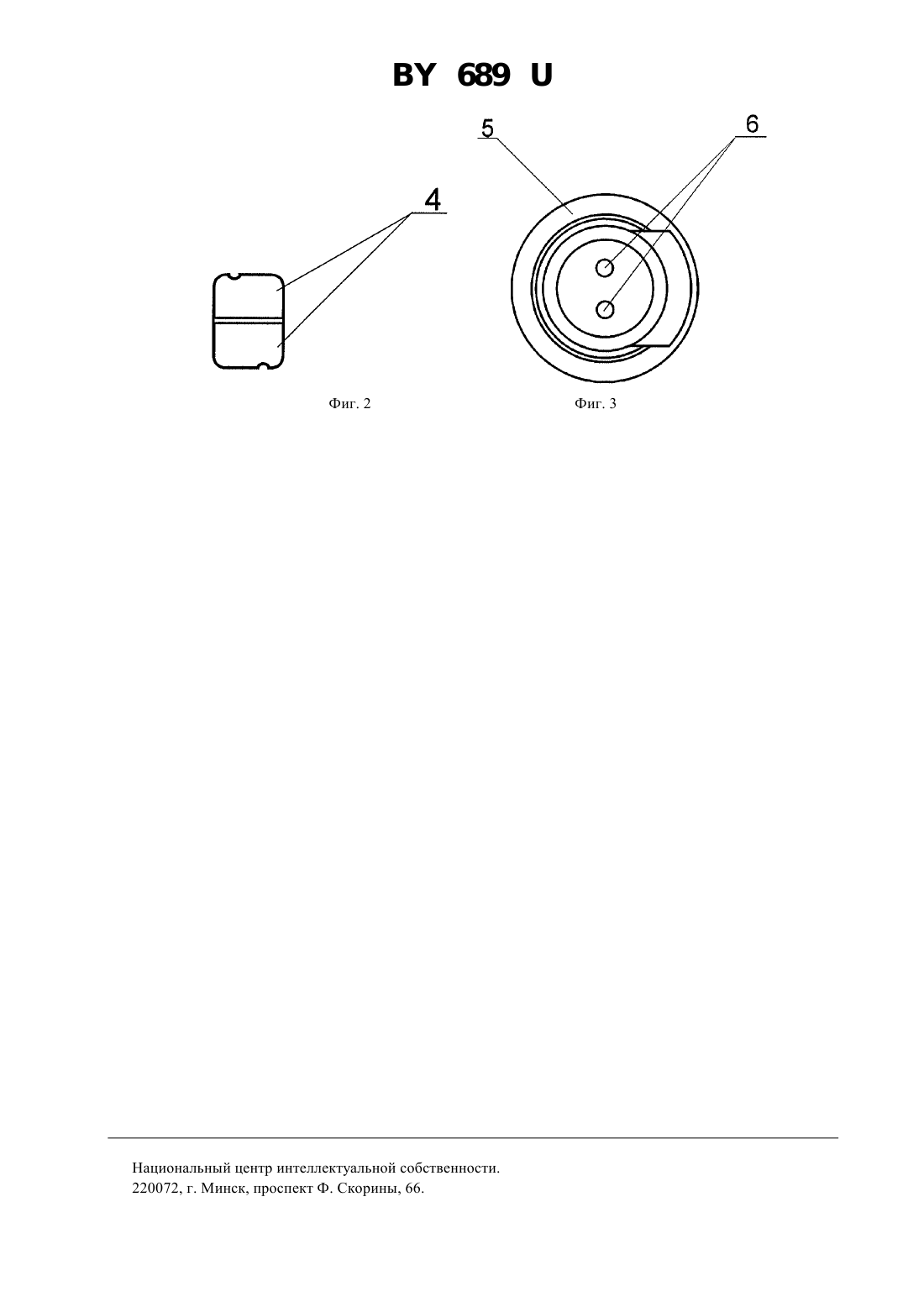

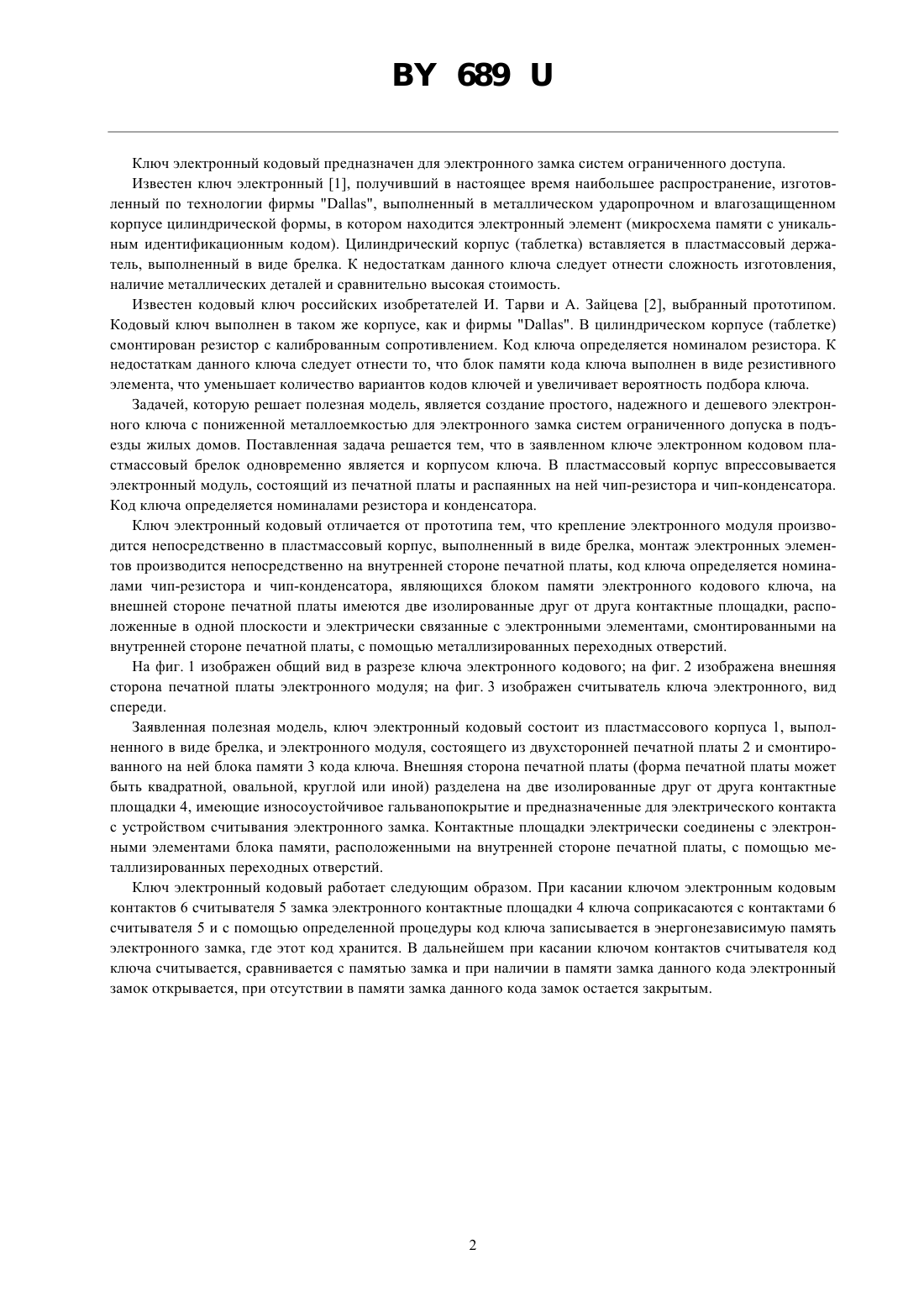

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Мацкевич Леонид Евгеньевич, Овсяников Евгений Алексеевич(57) 1. Ключ электронный кодовый для электронного замка, состоящий из пластмассового корпуса в виде брелка и электронного модуля памяти кода ключа, отличающийся тем, что электронный модуль памяти кода ключа выполнен в виде двухсторонней печатной платы, на внешней стороне которой имеется две изолированные друг от друга контактные площадки, имеющие износоустойчивое гальванопокрытие, расположенные в одной плоскости, предназначенные для электрического контакта с устройством считывания электронного замка и электрически соединенные с электронными элементами, расположенными на внутренней стороне печатной платы, с помощью металлизированных переходных отверстий. 2. Ключ электронный кодовый по п. 1, отличающийся тем, что крепление электронного модуля производится непосредственно в пластмассовый корпус, выполненный в виде брелка. 3. Ключ электронный кодовый по п. 1, отличающийся тем, что монтаж электронных элементов блока памяти электронного модуля производится непосредственно на внутренней стороне двухсторонней печатной платы. 4. Ключ электронный кодовый по п. 1, отличающийся тем, что код ключа определяется номиналами чип-резистора и чип-конденсатора, являющихся блоком памяти кода ключа.(56) 1. Андронов В.И., Соколов А.В. Охранные устройства для дома и офиса. - Санкт-Петербург Полигон 2000. - С. 50-53, 69-70. 2. Свидетельство на полезную модель РФ 15358, 2000 (прототип). 689 Ключ электронный кодовый предназначен для электронного замка систем ограниченного доступа. Известен ключ электронный 1, получивший в настоящее время наибольшее распространение, изготовленный по технологии фирмы , выполненный в металлическом ударопрочном и влагозащищенном корпусе цилиндрической формы, в котором находится электронный элемент (микросхема памяти с уникальным идентификационным кодом). Цилиндрический корпус (таблетка) вставляется в пластмассовый держатель, выполненный в виде брелка. К недостаткам данного ключа следует отнести сложность изготовления,наличие металлических деталей и сравнительно высокая стоимость. Известен кодовый ключ российских изобретателей И. Тарви и А. Зайцева 2, выбранный прототипом. Кодовый ключ выполнен в таком же корпусе, как и фирмы . В цилиндрическом корпусе (таблетке) смонтирован резистор с калиброванным сопротивлением. Код ключа определяется номиналом резистора. К недостаткам данного ключа следует отнести то, что блок памяти кода ключа выполнен в виде резистивного элемента, что уменьшает количество вариантов кодов ключей и увеличивает вероятность подбора ключа. Задачей, которую решает полезная модель, является создание простого, надежного и дешевого электронного ключа с пониженной металлоемкостью для электронного замка систем ограниченного допуска в подъезды жилых домов. Поставленная задача решается тем, что в заявленном ключе электронном кодовом пластмассовый брелок одновременно является и корпусом ключа. В пластмассовый корпус впрессовывается электронный модуль, состоящий из печатной платы и распаянных на ней чип-резистора и чип-конденсатора. Код ключа определяется номиналами резистора и конденсатора. Ключ электронный кодовый отличается от прототипа тем, что крепление электронного модуля производится непосредственно в пластмассовый корпус, выполненный в виде брелка, монтаж электронных элементов производится непосредственно на внутренней стороне печатной платы, код ключа определяется номиналами чип-резистора и чип-конденсатора, являющихся блоком памяти электронного кодового ключа, на внешней стороне печатной платы имеются две изолированные друг от друга контактные площадки, расположенные в одной плоскости и электрически связанные с электронными элементами, смонтированными на внутренней стороне печатной платы, с помощью металлизированных переходных отверстий. На фиг. 1 изображен общий вид в разрезе ключа электронного кодового на фиг. 2 изображена внешняя сторона печатной платы электронного модуля на фиг. 3 изображен считыватель ключа электронного, вид спереди. Заявленная полезная модель, ключ электронный кодовый состоит из пластмассового корпуса 1, выполненного в виде брелка, и электронного модуля, состоящего из двухсторонней печатной платы 2 и смонтированного на ней блока памяти 3 кода ключа. Внешняя сторона печатной платы (форма печатной платы может быть квадратной, овальной, круглой или иной) разделена на две изолированные друг от друга контактные площадки 4, имеющие износоустойчивое гальванопокрытие и предназначенные для электрического контакта с устройством считывания электронного замка. Контактные площадки электрически соединены с электронными элементами блока памяти, расположенными на внутренней стороне печатной платы, с помощью металлизированных переходных отверстий. Ключ электронный кодовый работает следующим образом. При касании ключом электронным кодовым контактов 6 считывателя 5 замка электронного контактные площадки 4 ключа соприкасаются с контактами 6 считывателя 5 и с помощью определенной процедуры код ключа записывается в энергонезависимую память электронного замка, где этот код хранится. В дальнейшем при касании ключом контактов считывателя код ключа считывается, сравнивается с памятью замка и при наличии в памяти замка данного кода электронный замок открывается, при отсутствии в памяти замка данного кода замок остается закрытым. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
