Редукторный ключ
Номер патента: U 455
Опубликовано: 30.03.2002
Авторы: Пашкевич Александр Михайлович, Пашкевич Виктор Михайлович, Пашкевич Михаил Федорович, Афаневич Виталий Викторович, Калечиц Алексей Леонидович
Текст

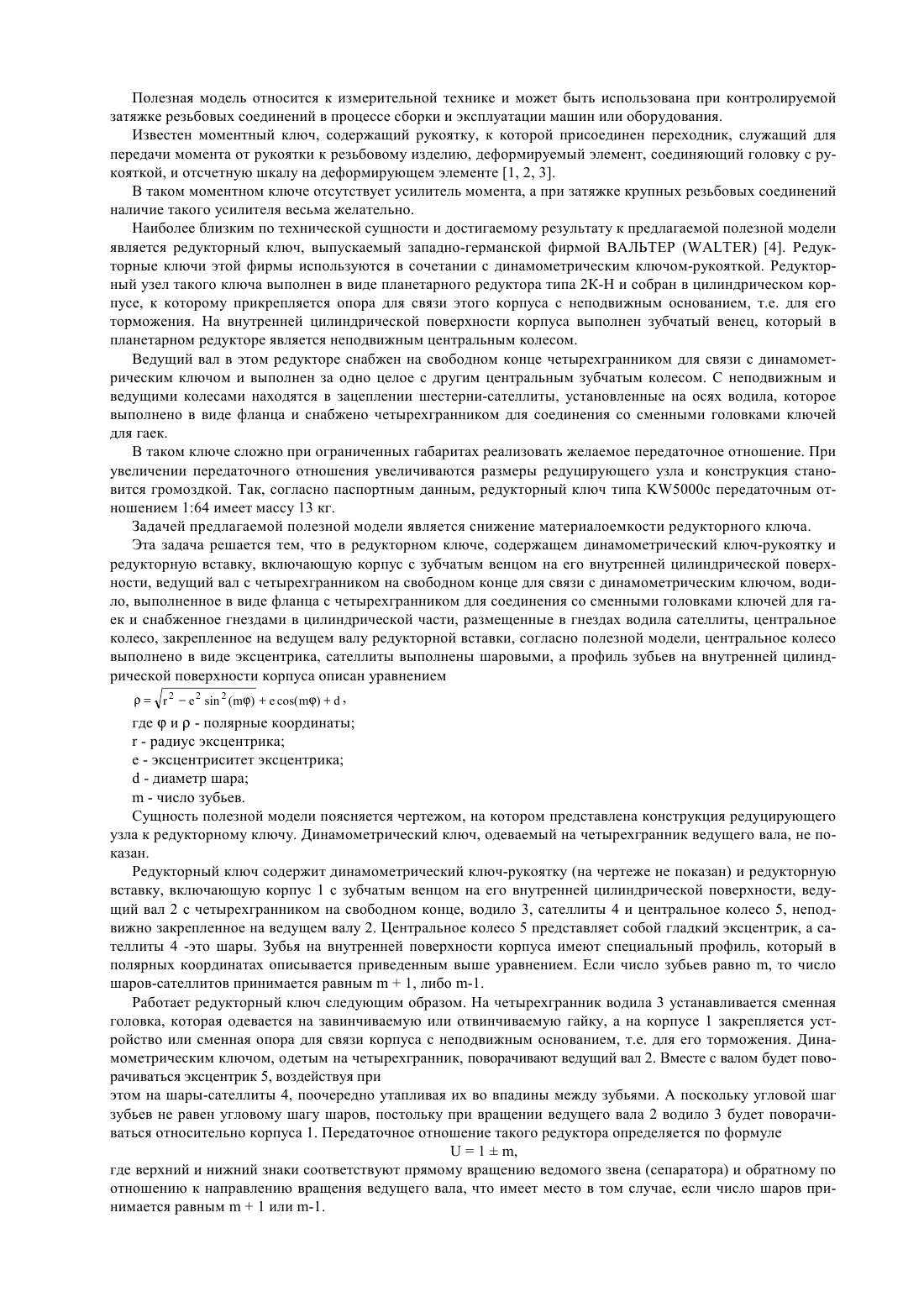

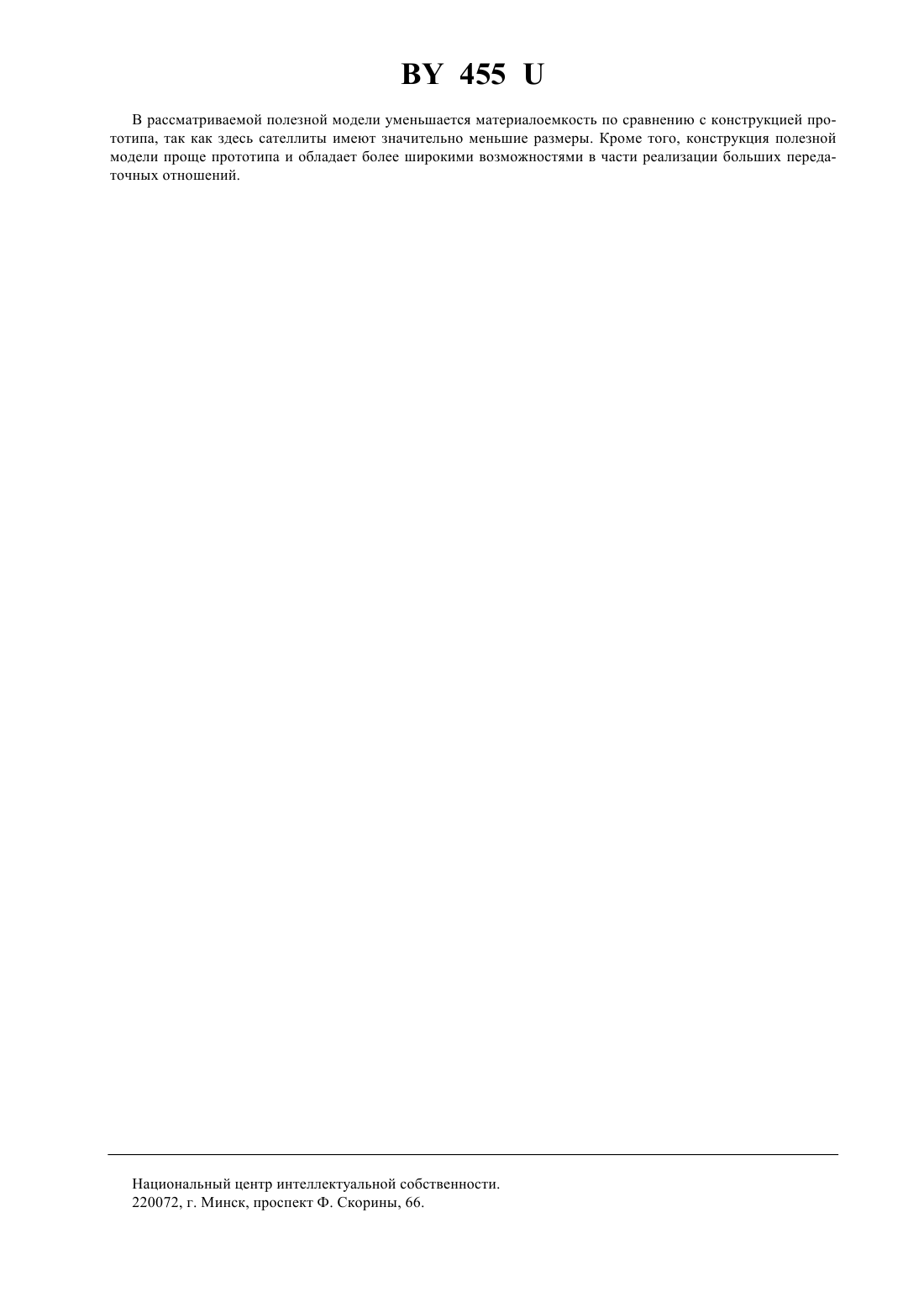

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевский государственный технический университет(73) Патентообладатель Могилевский государственный технический университет(57) Редукторный ключ, содержащий динамометрический ключ-рукоятку и редукторную вставку, включающую корпус с зубчатым венцом на его внутренней цилиндрической поверхности, ведущий вал с четырехгранником на свободном конце для связи с динамометрическим ключом, водило, выполненное в виде фланца с четырехгранником для соединения со сменными головками ключей для гаек и снабженное гнездами в цилиндрической части, размещенные в гнездах водила сателлиты, центральное колесо, закрепленное на ведущем валу редукторной вставки, отличающийся тем, что центральное колесо выполнено в виде эксцентрика, сателлиты выполнены шаровыми, а профиль зубьев на внутренней цилиндрической поверхности корпуса описан уравнением 222 ( )( ),гдеи- полярные координаты- радиус эксцентрика- эксцентриситет эксцентрика- диаметр шара- число зубьев.(56) 1. А.с.1186971, 1985. 2. Патент США 4608872, 1986. 3. Патент США 3691826, 1972. 4. Рекламный проспект Редукторные ключи фирмы(прототип). Полезная модель относится к измерительной технике и может быть использована при контролируемой затяжке резьбовых соединений в процессе сборки и эксплуатации машин или оборудования. Известен моментный ключ, содержащий рукоятку, к которой присоединен переходник, служащий для передачи момента от рукоятки к резьбовому изделию, деформируемый элемент, соединяющий головку с рукояткой, и отсчетную шкалу на деформирующем элементе 1, 2, 3. В таком моментном ключе отсутствует усилитель момента, а при затяжке крупных резьбовых соединений наличие такого усилителя весьма желательно. Наиболее близким по технической сущности и достигаемому результату к предлагаемой полезной модели является редукторный ключ, выпускаемый западно-германской фирмой ВАЛЬТЕР 4. Редукторные ключи этой фирмы используются в сочетании с динамометрическим ключом-рукояткой. Редукторный узел такого ключа выполнен в виде планетарного редуктора типа 2 К-Н и собран в цилиндрическом корпусе, к которому прикрепляется опора для связи этого корпуса с неподвижным основанием, т.е. для его торможения. На внутренней цилиндрической поверхности корпуса выполнен зубчатый венец, который в планетарном редукторе является неподвижным центральным колесом. Ведущий вал в этом редукторе снабжен на свободном конце четырехгранником для связи с динамометрическим ключом и выполнен за одно целое с другим центральным зубчатым колесом. С неподвижным и ведущими колесами находятся в зацеплении шестерни-сателлиты, установленные на осях водила, которое выполнено в виде фланца и снабжено четырехгранником для соединения со сменными головками ключей для гаек. В таком ключе сложно при ограниченных габаритах реализовать желаемое передаточное отношение. При увеличении передаточного отношения увеличиваются размеры редуцирующего узла и конструкция становится громоздкой. Так, согласно паспортным данным, редукторный ключ типа 5000 передаточным отношением 164 имеет массу 13 кг. Задачей предлагаемой полезной модели является снижение материалоемкости редукторного ключа. Эта задача решается тем, что в редукторном ключе, содержащем динамометрический ключ-рукоятку и редукторную вставку, включающую корпус с зубчатым венцом на его внутренней цилиндрической поверхности, ведущий вал с четырехгранником на свободном конце для связи с динамометрическим ключом, водило, выполненное в виде фланца с четырехгранником для соединения со сменными головками ключей для гаек и снабженное гнездами в цилиндрической части, размещенные в гнездах водила сателлиты, центральное колесо, закрепленное на ведущем валу редукторной вставки, согласно полезной модели, центральное колесо выполнено в виде эксцентрика, сателлиты выполнены шаровыми, а профиль зубьев на внутренней цилиндрической поверхности корпуса описан уравнением 222,гдеи- полярные координаты- радиус эксцентрика- эксцентриситет эксцентрика- диаметр шара- число зубьев. Сущность полезной модели поясняется чертежом, на котором представлена конструкция редуцирующего узла к редукторному ключу. Динамометрический ключ, одеваемый на четырехгранник ведущего вала, не показан. Редукторный ключ содержит динамометрический ключ-рукоятку (на чертеже не показан) и редукторную вставку, включающую корпус 1 с зубчатым венцом на его внутренней цилиндрической поверхности, ведущий вал 2 с четырехгранником на свободном конце, водило 3, сателлиты 4 и центральное колесо 5, неподвижно закрепленное на ведущем валу 2. Центральное колесо 5 представляет собой гладкий эксцентрик, а сателлиты 4 -это шары. Зубья на внутренней поверхности корпуса имеют специальный профиль, который в полярных координатах описывается приведенным выше уравнением. Если число зубьев равно , то число шаров-сателлитов принимается равным 1, либо -1. Работает редукторный ключ следующим образом. На четырехгранник водила 3 устанавливается сменная головка, которая одевается на завинчиваемую или отвинчиваемую гайку, а на корпусе 1 закрепляется устройство или сменная опора для связи корпуса с неподвижным основанием, т.е. для его торможения. Динамометрическим ключом, одетым на четырехгранник, поворачивают ведущий вал 2. Вместе с валом будет поворачиваться эксцентрик 5, воздействуя при этом на шары-сателлиты 4, поочередно утапливая их во впадины между зубьями. А поскольку угловой шаг зубьев не равен угловому шагу шаров, постольку при вращении ведущего вала 2 водило 3 будет поворачиваться относительно корпуса 1. Передаточное отношение такого редуктора определяется по формуле 1,где верхний и нижний знаки соответствуют прямому вращению ведомого звена (сепаратора) и обратному по отношению к направлению вращения ведущего вала, что имеет место в том случае, если число шаров принимается равным 1 или -1. 455 В рассматриваемой полезной модели уменьшается материалоемкость по сравнению с конструкцией прототипа, так как здесь сателлиты имеют значительно меньшие размеры. Кроме того, конструкция полезной модели проще прототипа и обладает более широкими возможностями в части реализации больших передаточных отношений. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
МПК / Метки
МПК: G01L 5/24
Метки: редукторный, ключ
