Отводящие трусики для лечения дисплазий тазобедренного сустава у детей

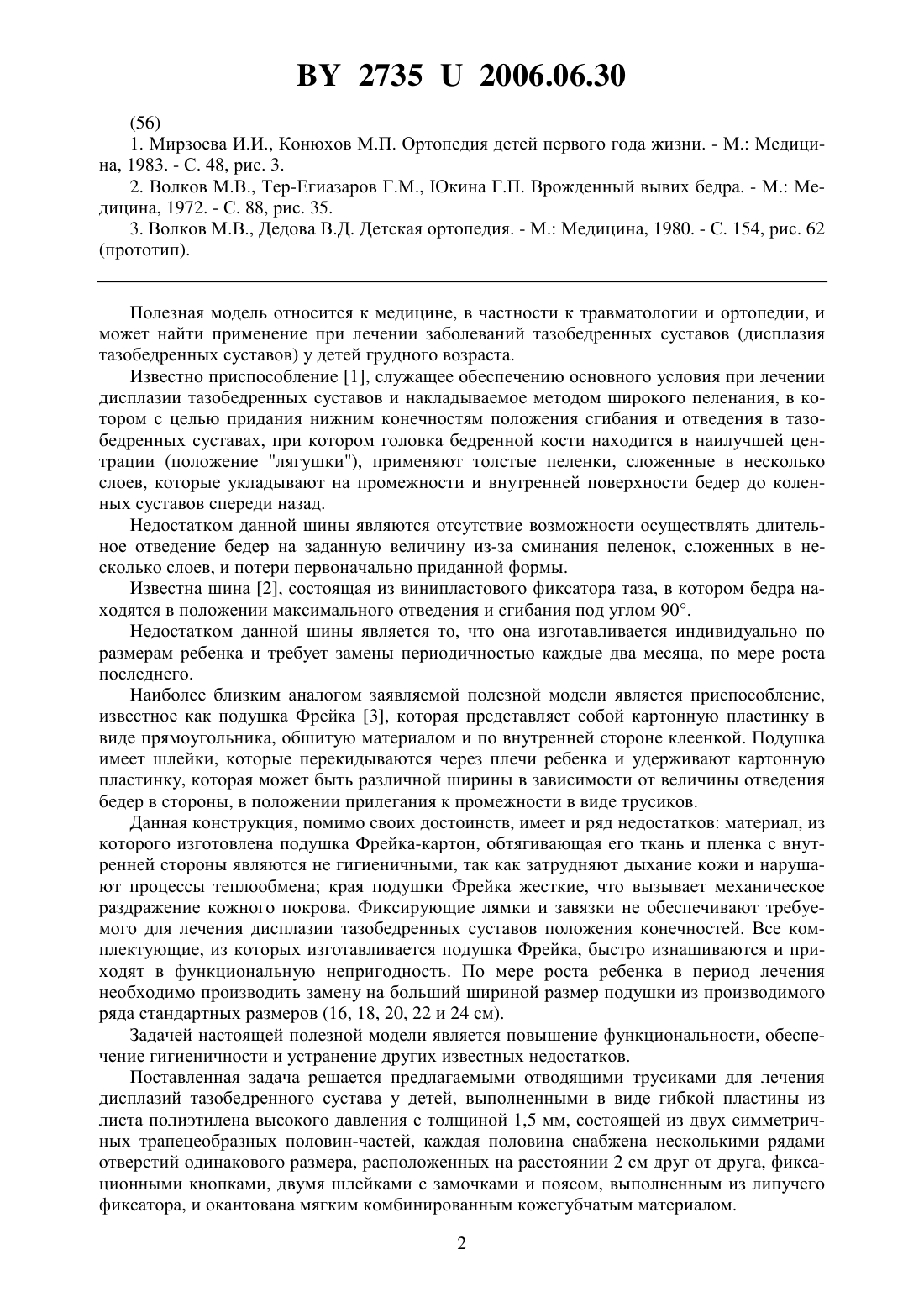

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОТВОДЯЩИЕ ТРУСИКИ ДЛЯ ЛЕЧЕНИЯ ДИСПЛАЗИЙ ТАЗОБЕДРЕННОГО СУСТАВА У ДЕТЕЙ(71) Заявитель Государственное ведущее высшее учебное учреждение Белорусский государственный медицинский университет(72) Авторы Крючок Владимир Григорьевич Платонов Андрей Владимирович Навериани Тенгиз Хванткарович(73) Патентообладатель Государственное ведущее высшее учебное учреждение Белорусский государственный медицинский университет(57) Отводящие трусики для лечения дисплазий тазобедренного сустава у детей, выполненные в виде гибкой пластины, снабженной удерживающими шлейками, отличающиеся тем, что трусики выполнены из двух симметричных трапецеобразных половин-частей из листа полиэтилена высокого давления толщиной 1,5 мм, снабженных несколькими рядами отверстий одинакового размера, расположенных на расстоянии 2 см друг от друга, совмещаемых для соединения обеих половин фиксационными кнопками, окантованы мягким комбинированным кожегубчатым материалом, а шлейки снабжены замочками и поясом,выполненным из липучего фиксатора.(56) 1. Мирзоева И.И., Конюхов М.П. Ортопедия детей первого года жизни. - М. Медицина, 1983. - С. 48, рис. 3. 2. Волков М.В., Тер-Егиазаров Г.М., Юкина Г.П. Врожденный вывих бедра. - М. Медицина, 1972. - С. 88, рис. 35. 3. Волков М.В., Дедова В.Д. Детская ортопедия. - М. Медицина, 1980. - С. 154, рис. 62(прототип). Полезная модель относится к медицине, в частности к травматологии и ортопедии, и может найти применение при лечении заболеваний тазобедренных суставов (дисплазия тазобедренных суставов) у детей грудного возраста. Известно приспособление 1, служащее обеспечению основного условия при лечении дисплазии тазобедренных суставов и накладываемое методом широкого пеленания, в котором с целью придания нижним конечностям положения сгибания и отведения в тазобедренных суставах, при котором головка бедренной кости находится в наилучшей центрации (положение лягушки), применяют толстые пеленки, сложенные в несколько слоев, которые укладывают на промежности и внутренней поверхности бедер до коленных суставов спереди назад. Недостатком данной шины являются отсутствие возможности осуществлять длительное отведение бедер на заданную величину из-за сминания пеленок, сложенных в несколько слоев, и потери первоначально приданной формы. Известна шина 2, состоящая из винипластового фиксатора таза, в котором бедра находятся в положении максимального отведения и сгибания под углом 90. Недостатком данной шины является то, что она изготавливается индивидуально по размерам ребенка и требует замены периодичностью каждые два месяца, по мере роста последнего. Наиболее близким аналогом заявляемой полезной модели является приспособление,известное как подушка Фрейка 3, которая представляет собой картонную пластинку в виде прямоугольника, обшитую материалом и по внутренней стороне клеенкой. Подушка имеет шлейки, которые перекидываются через плечи ребенка и удерживают картонную пластинку, которая может быть различной ширины в зависимости от величины отведения бедер в стороны, в положении прилегания к промежности в виде трусиков. Данная конструкция, помимо своих достоинств, имеет и ряд недостатков материал, из которого изготовлена подушка Фрейка-картон, обтягивающая его ткань и пленка с внутренней стороны являются не гигиеничными, так как затрудняют дыхание кожи и нарушают процессы теплообмена края подушки Фрейка жесткие, что вызывает механическое раздражение кожного покрова. Фиксирующие лямки и завязки не обеспечивают требуемого для лечения дисплазии тазобедренных суставов положения конечностей. Все комплектующие, из которых изготавливается подушка Фрейка, быстро изнашиваются и приходят в функциональную непригодность. По мере роста ребенка в период лечения необходимо производить замену на больший шириной размер подушки из производимого ряда стандартных размеров (16, 18, 20, 22 и 24 см). Задачей настоящей полезной модели является повышение функциональности, обеспечение гигиеничности и устранение других известных недостатков. Поставленная задача решается предлагаемыми отводящими трусиками для лечения дисплазий тазобедренного сустава у детей, выполненными в виде гибкой пластины из листа полиэтилена высокого давления с толщиной 1,5 мм, состоящей из двух симметричных трапецеобразных половин-частей, каждая половина снабжена несколькими рядами отверстий одинакового размера, расположенных на расстоянии 2 см друг от друга, фиксационными кнопками, двумя шлейками с замочками и поясом, выполненным из липучего фиксатора, и окантована мягким комбинированным кожегубчатым материалом. 2 27352006.06.30 Отверстия, выполненные в полиэтилене, одновременно служат как для вентиляции поверхности прилегания трусиков, так и для соединения двух половин-частей в единое целое посредством фиксационных кнопок, при этом расстояния между рядами и отверстиями равны и соответствуют величине приращения ширины трусиков от одного размера к другому из установленного размерного ряда последних, а количество рядов равно количеству необходимых размеров. Устройство - отводящие трусики в сборе, изображено на фиг. 1-2 (вид сверху), 3 (фиксация). Устройство - отводящие трусики в разобранном виде, перед выбором его размера приведено на фиг. 4. На фиг. 1 изображены отводящие трусики в сборе, состоящие из двух трапецеобразных половин-частей 1, содержащие мягкую окантовку 2, пояс с липучими фиксаторами 3,шлейки 4, замочки 5, отверстия 6, соединительные фиксационные кнопки 7. Заявляемые трусики выполнены из листа полиэтилена высокого давления с толщиной 1,5 мм в виде гибкой пластины, состоящей из двух симметричных трапецеобразных половин-частей 1, каждая половина снабжена несколькими рядами отверстий одинакового размера 6, расположенных на расстоянии 2 см друг от друга, и окантована мягким комбинированным кожегубчатым материалом 2, двумя шлейками 4 с замочками 5 и поясом, выполненным из липучего фиксатора с фиксационными кнопками 3. Отверстия, выполненные в полиэтилене, одновременно служат как для вентиляции поверхности прилегания трусиков, так и для соединения двух половин-частей в единое целое посредством фиксационных кнопок, при этом расстояния между рядами и отверстиями равны и соответствуют величине приращения ширины трусиков от одного размера к другому из установленного размерного ряда последних, а количество рядов равно количеству необходимых размеров. Согласно фиг. 1, трусики соответствующего размера в сборе устанавливают пациенту следующим образом. Трусики укладывают на промежности и внутренней поверхности бедер до коленных суставов спереди назад при максимально отведенных тазобедренных суставах и удержании нижних конечностей в положении сгибания (не показано), а поясом с липучими фиксаторами 3 обводят вокруг таза, фиксируют приложенные всей поверхностью трусики к телу пациента. Затем, для надежности удержания трусиков, шлейки 4 перекидывают через плечи и в натянутом в соответствующий размер положении замыкают в замочки 5. В соответствии с фиг. 2 ряды отверстий 6 половин-частей 1 совмещают друг с другом и соединяют фиксационными кнопками, при этом максимального размера ширины трусиков достигают совмещением первых ближних друг к другу рядов, а уменьшение размера последовательно совмещением и соединением 2-х, 3-х и т.д. рядов отверстий. Минимальный размер достигается при совмещении и соединении всех имеющихся рядов отверстий половин-частей подушки. Техническим результатом заявляемой полезной модели является его полноценная пригодность к применению для грудных детей любого вероятного роста, а также при изменениях последнего в течение необходимого периода лечения, что достигается за счет соединения двух половин-частей подушки в нужный размер. Заявляемые отводящие трусики позволяют увеличить сроки их применения до полного периода лечения за счет возможности варьировать размером их ширины. Заявляемая полезная модель может найти широкое применение в детских ортопедотравматологических отделениях лечебно-профилактических учреждений здравоохранения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
