Устройство для лечения сгибательно-отводящих контрактур тазобедренного сустава

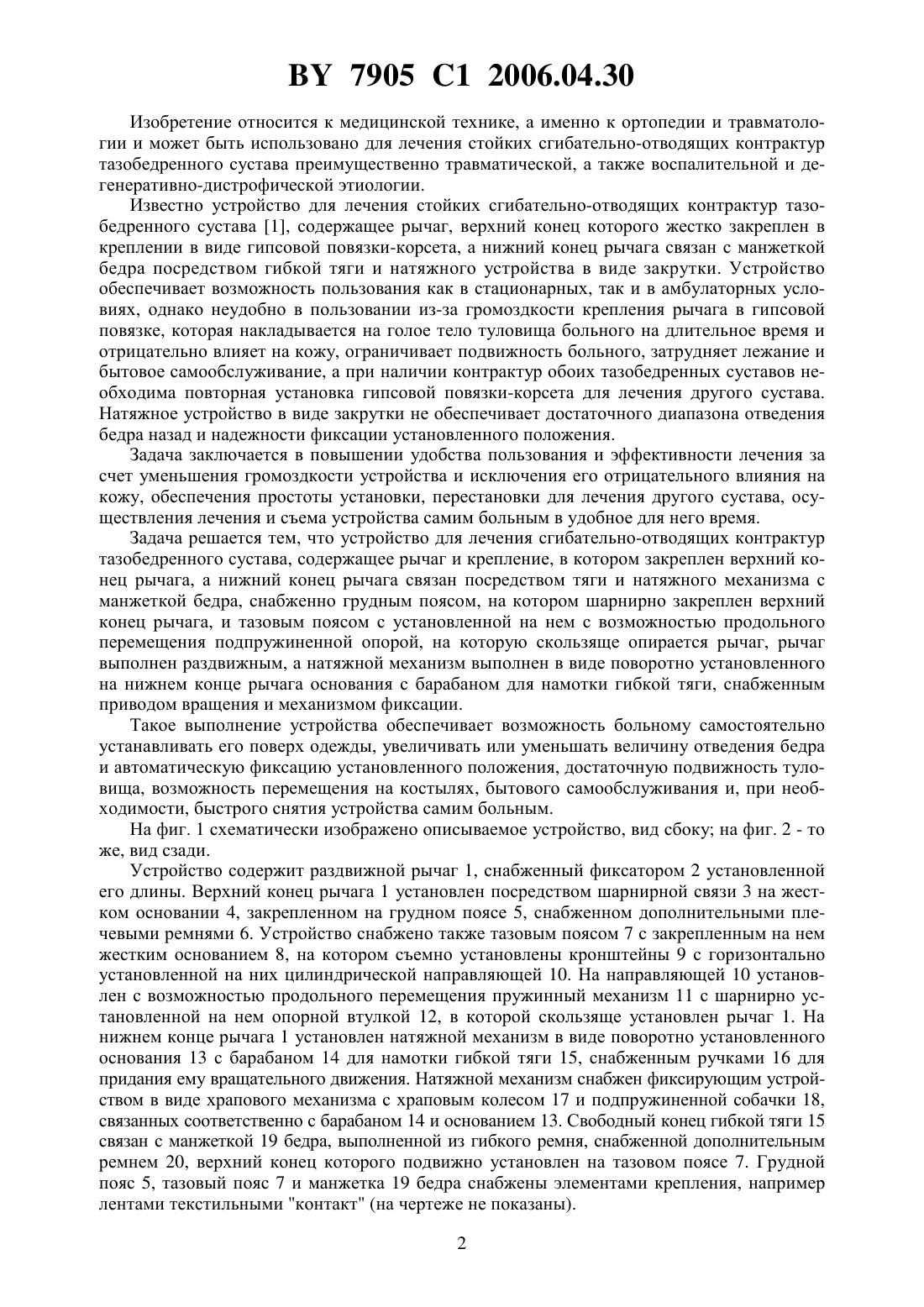

(51)61 5/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ СГИБАТЕЛЬНО-ОТВОДЯЩИХ КОНТРАКТУР ТАЗОБЕДРЕННОГО СУСТАВА(71) Заявитель Республиканское унитарное предприятие Белорусский протезноортопедический восстановительный центр(72) Авторы Подсобей Григорий Захарович Волков Иван Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(57) Устройство для лечения сгибательно-отводящих контрактур тазобедренного сустава,содержащее рычаг и крепление, в котором закреплен верхний конец рычага, а нижний конец рычага связан посредством тяги и натяжного механизма с манжеткой бедра, отличающееся тем, что снабжено грудным поясом, на котором шарнирно закреплен верхний конец рычага, и тазовым поясом с установленной на нем с возможностью продольного перемещения подпружиненной опорой, на которую скользяще опирается рычаг, рычаг выполнен раздвижным, а натяжной механизм выполнен в виде поворотно установленного на нижнем конце рычага основания с барабаном для намотки гибкой тяги, снабженным приводом вращательного движения и механизмом фиксации. 7905 1 2006.04.30 Изобретение относится к медицинской технике, а именно к ортопедии и травматологии и может быть использовано для лечения стойких сгибательно-отводящих контрактур тазобедренного сустава преимущественно травматической, а также воспалительной и дегенеративно-дистрофической этиологии. Известно устройство для лечения стойких сгибательно-отводящих контрактур тазобедренного сустава 1, содержащее рычаг, верхний конец которого жестко закреплен в креплении в виде гипсовой повязки-корсета, а нижний конец рычага связан с манжеткой бедра посредством гибкой тяги и натяжного устройства в виде закрутки. Устройство обеспечивает возможность пользования как в стационарных, так и в амбулаторных условиях, однако неудобно в пользовании из-за громоздкости крепления рычага в гипсовой повязке, которая накладывается на голое тело туловища больного на длительное время и отрицательно влияет на кожу, ограничивает подвижность больного, затрудняет лежание и бытовое самообслуживание, а при наличии контрактур обоих тазобедренных суставов необходима повторная установка гипсовой повязки-корсета для лечения другого сустава. Натяжное устройство в виде закрутки не обеспечивает достаточного диапазона отведения бедра назад и надежности фиксации установленного положения. Задача заключается в повышении удобства пользования и эффективности лечения за счет уменьшения громоздкости устройства и исключения его отрицательного влияния на кожу, обеспечения простоты установки, перестановки для лечения другого сустава, осуществления лечения и съема устройства самим больным в удобное для него время. Задача решается тем, что устройство для лечения сгибательно-отводящих контрактур тазобедренного сустава, содержащее рычаг и крепление, в котором закреплен верхний конец рычага, а нижний конец рычага связан посредством тяги и натяжного механизма с манжеткой бедра, снабженно грудным поясом, на котором шарнирно закреплен верхний конец рычага, и тазовым поясом с установленной на нем с возможностью продольного перемещения подпружиненной опорой, на которую скользяще опирается рычаг, рычаг выполнен раздвижным, а натяжной механизм выполнен в виде поворотно установленного на нижнем конце рычага основания с барабаном для намотки гибкой тяги, снабженным приводом вращения и механизмом фиксации. Такое выполнение устройства обеспечивает возможность больному самостоятельно устанавливать его поверх одежды, увеличивать или уменьшать величину отведения бедра и автоматическую фиксацию установленного положения, достаточную подвижность туловища, возможность перемещения на костылях, бытового самообслуживания и, при необходимости, быстрого снятия устройства самим больным. На фиг. 1 схематически изображено описываемое устройство, вид сбоку на фиг. 2 - то же, вид сзади. Устройство содержит раздвижной рычаг 1, снабженный фиксатором 2 установленной его длины. Верхний конец рычага 1 установлен посредством шарнирной связи 3 на жестком основании 4, закрепленном на грудном поясе 5, снабженном дополнительными плечевыми ремнями 6. Устройство снабжено также тазовым поясом 7 с закрепленным на нем жестким основанием 8, на котором съемно установлены кронштейны 9 с горизонтально установленной на них цилиндрической направляющей 10. На направляющей 10 установлен с возможностью продольного перемещения пружинный механизм 11 с шарнирно установленной на нем опорной втулкой 12, в которой скользяще установлен рычаг 1. На нижнем конце рычага 1 установлен натяжной механизм в виде поворотно установленного основания 13 с барабаном 14 для намотки гибкой тяги 15, снабженным ручками 16 для придания ему вращательного движения. Натяжной механизм снабжен фиксирующим устройством в виде храпового механизма с храповым колесом 17 и подпружиненной собачки 18,связанных соответственно с барабаном 14 и основанием 13. Свободный конец гибкой тяги 15 связан с манжеткой 19 бедра, выполненной из гибкого ремня, снабженной дополнительным ремнем 20, верхний конец которого подвижно установлен на тазовом поясе 7. Грудной пояс 5, тазовый пояс 7 и манжетка 19 бедра снабжены элементами крепления, например лентами текстильными контакт (на чертеже не показаны). 2 7905 1 2006.04.30 Устройство работает следующим образом. В зависимости от своего роста больной визуально устанавливает необходимую длину рычага 1 путем его раздвижения или сдвижения,фиксирует установленную длину рычага фиксатором 2, после чего закрепляет устройство на туловище с помощью грудного пояса 5, ремней 6 и тазового пояса 7. Сместив нижний конец рычага 1 в сторону подлежащего лечению тазобедренного сустава, больной устанавливает манжетку 19 на соответствующем бедре, закрепляет ее с помощью элементов крепления и ремня 20, вращением одной из ручек 16 придает вращательное движение барабану 14, который, наматывая гибкую тягу 15, отводит бедро на необходимую допустимую величину, а механизм фиксации автоматически фиксирует установленное положение бедра. В таком положении устройства больной может осуществлять перемещение на костылях и необходимое самообслуживание, вращением одной из ручек 16 периодически увеличивать или уменьшать величину отведения бедра. Шарнирные связи рычага 1 с опорой 3 и пружинным механизмом 11, на который опирается рычаг 1, обеспечивают больному необходимую подвижность туловища без появления болевых ощущений в суставе при перемещении с максимально допустимой величиной отведения бедра. При необходимости прекращения процесса лечения больной нажатием на хвостовик подпружиненной собачки 18 снимает фиксацию барабана 14 и натяжение гибкой тяги 15 ослабевает. Сняв с бедра манжетку 19, расфиксировав крепление тазового пояса 7, грудного пояса 5 и ремней 6, больной снимает устройство с туловища. Опытный образец устройства для лечения сгибательно-отводящих контрактур тазобедренного сустава был изготовлен в Белорусском протезно-ортопедическом восстановительном центре. Испытания опытного образца у изготовителя и в хирургическо-ортопедическом отделении Белорусского научно-исследовательского института медико-социальной экспертизы и реабилитации показали положительные результаты, в частности удобство пользования, ускорение лечения стойких сгибательно-отводящих контрактур тазобедренного сустава и подготовки больных к протезированию. Источники информации 1. Белоусов П.И. Лечебная гимнастика для профилактики и устранения послеоперационных контрактур. - Л. Медицина, 1965. - С. 41. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
