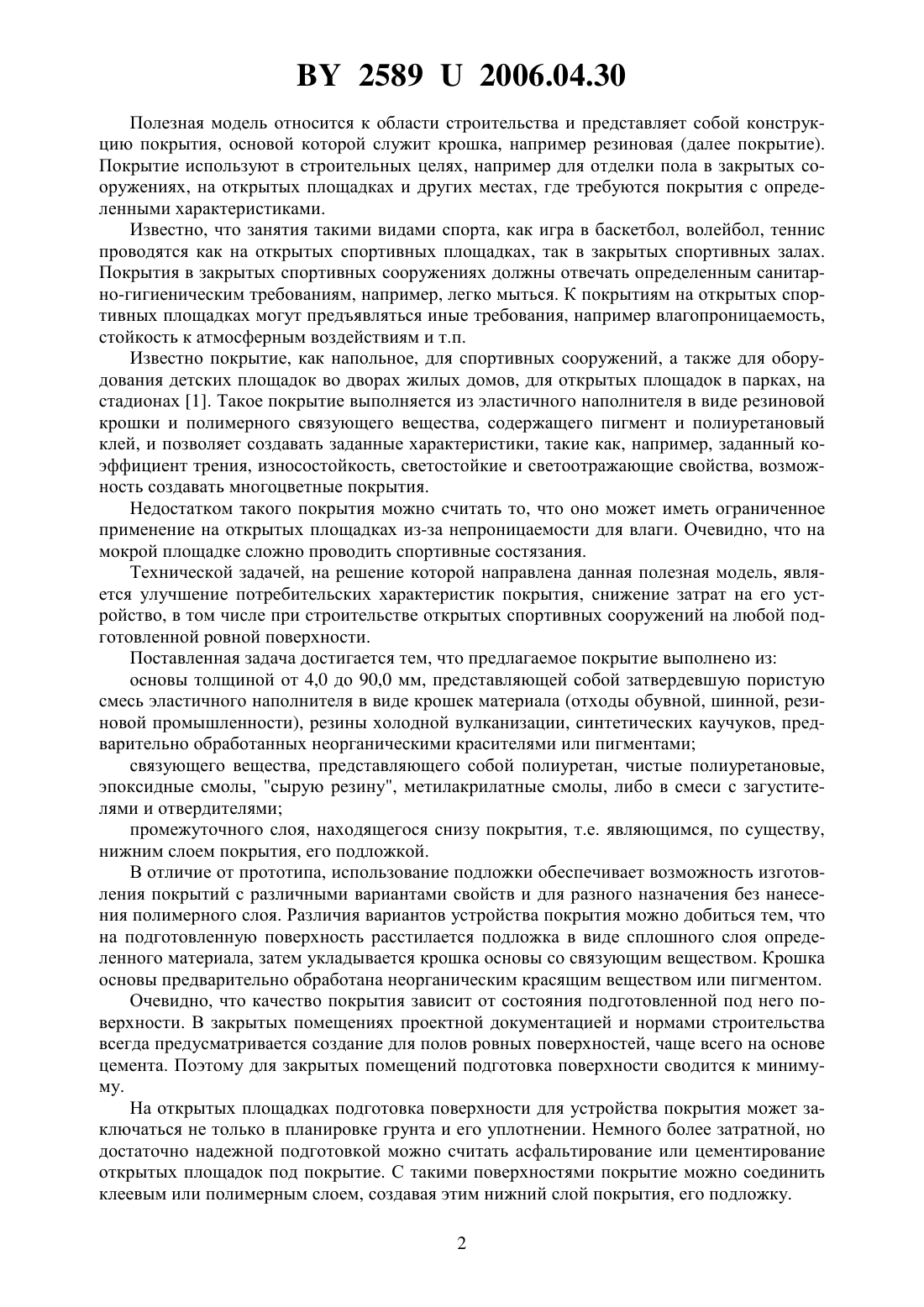

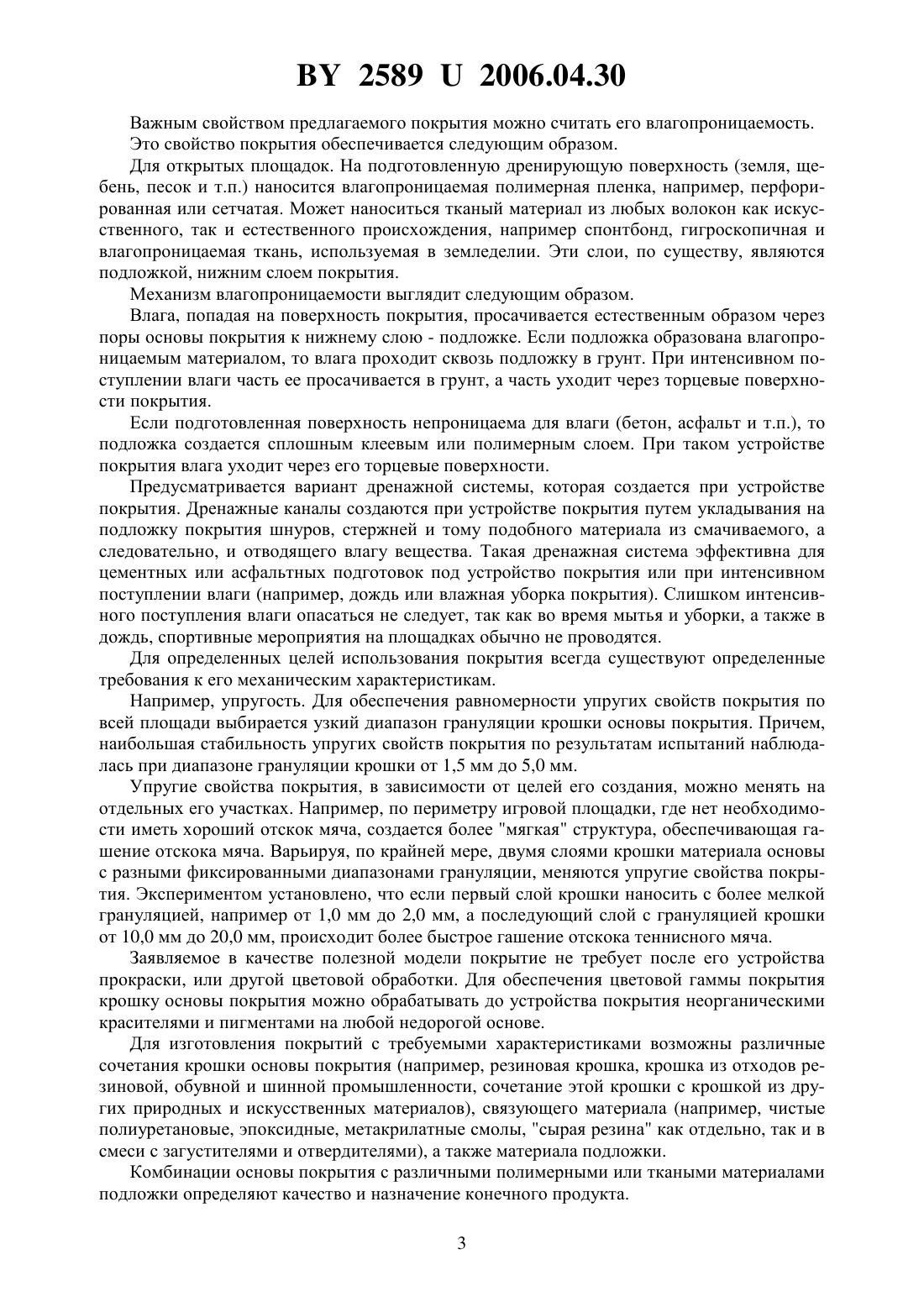

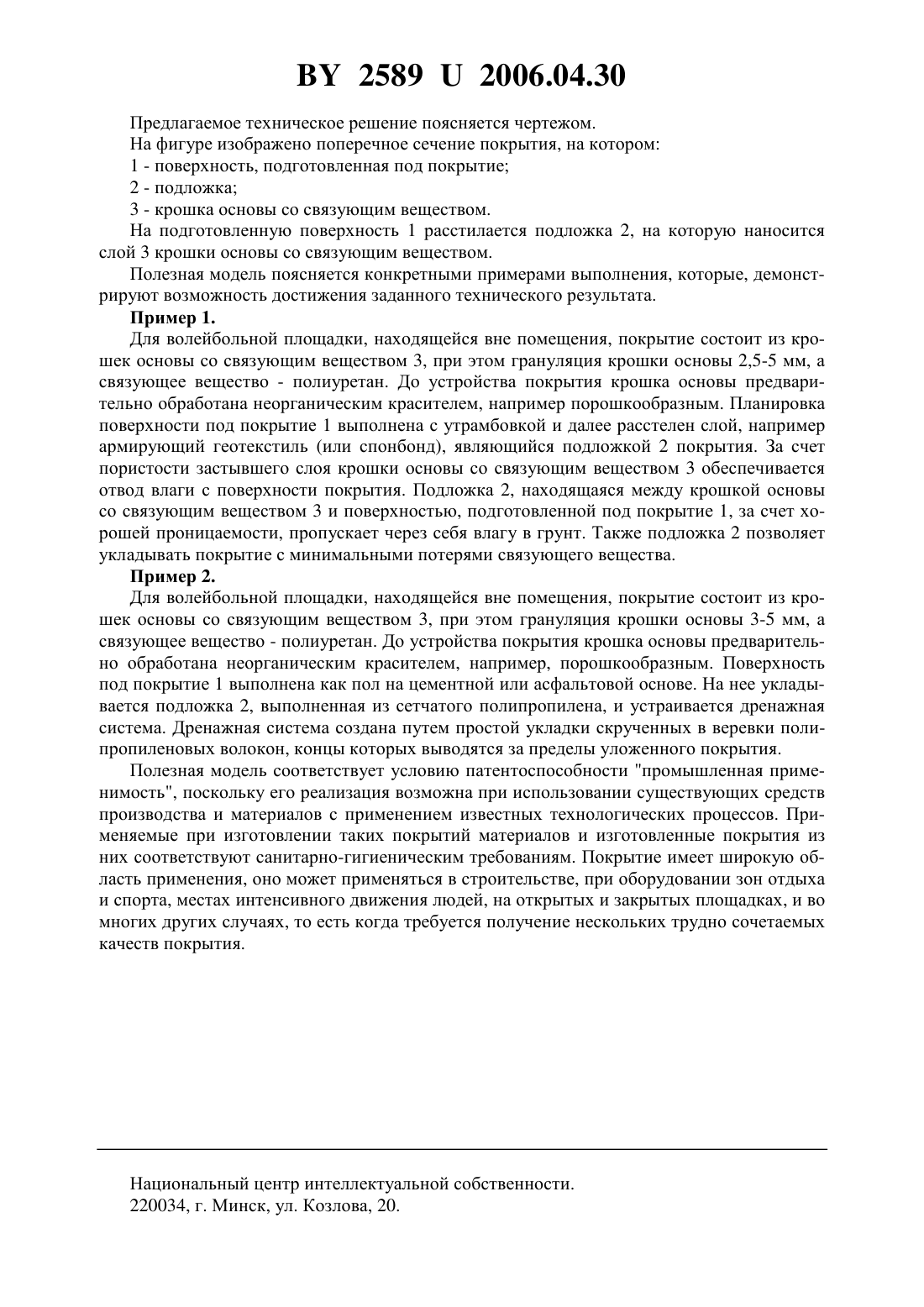

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Жигарев Владимир Ефимович(72) Авторы Жигарев Владимир Ефимович Семашко Владимир Евгеньевич(73) Патентообладатель Жигарев Владимир Ефимович(57) 1. Покрытие, состоящее из основы толщиной от 4,0 до 90,0 мм из затвердевшей пористой смеси эластичного наполнителя в виде крошек материала основы и связующего вещества, представляющего собой чистые полиуретановые, эпоксидные, метилакрилатные смолы или резину холодной вулканизации, либо в смеси с загустителями и отвердителями, отличающееся тем, что покрытие снизу имеет подложку. 2. Покрытие по п. 1, отличающееся тем, что покрытие является влагопроницаемым. 3. Покрытие по п. 1, отличающееся тем, что в качестве подложки используется тканый материал из любых волокон как искусственного, так и естественного происхождения. 4. Покрытие по любому из пп. 1, 2, 3, отличающееся тем, что на подложке при устройстве покрытия создается дренажная система. 5. Покрытие по п. 1, отличающееся тем, что крошка основы имеет грануляцию от 1,5 мм до 5,0 мм. 6. Покрытие по п. 1, отличающееся тем, что в качестве связующего вещества используется полиуретан. 7. Покрытие по любому из пп. 1, 2, 3, 4, 5, 6, отличающееся тем, что крошка материала основы обработана неорганическим красящим веществом или пигментом до устройства покрытия. 25892006.04.30 Полезная модель относится к области строительства и представляет собой конструкцию покрытия, основой которой служит крошка, например резиновая (далее покрытие). Покрытие используют в строительных целях, например для отделки пола в закрытых сооружениях, на открытых площадках и других местах, где требуются покрытия с определенными характеристиками. Известно, что занятия такими видами спорта, как игра в баскетбол, волейбол, теннис проводятся как на открытых спортивных площадках, так в закрытых спортивных залах. Покрытия в закрытых спортивных сооружениях должны отвечать определенным санитарно-гигиеническим требованиям, например, легко мыться. К покрытиям на открытых спортивных площадках могут предъявляться иные требования, например влагопроницаемость,стойкость к атмосферным воздействиям и т.п. Известно покрытие, как напольное, для спортивных сооружений, а также для оборудования детских площадок во дворах жилых домов, для открытых площадок в парках, на стадионах 1. Такое покрытие выполняется из эластичного наполнителя в виде резиновой крошки и полимерного связующего вещества, содержащего пигмент и полиуретановый клей, и позволяет создавать заданные характеристики, такие как, например, заданный коэффициент трения, износостойкость, светостойкие и светоотражающие свойства, возможность создавать многоцветные покрытия. Недостатком такого покрытия можно считать то, что оно может иметь ограниченное применение на открытых площадках из-за непроницаемости для влаги. Очевидно, что на мокрой площадке сложно проводить спортивные состязания. Технической задачей, на решение которой направлена данная полезная модель, является улучшение потребительских характеристик покрытия, снижение затрат на его устройство, в том числе при строительстве открытых спортивных сооружений на любой подготовленной ровной поверхности. Поставленная задача достигается тем, что предлагаемое покрытие выполнено из основы толщиной от 4,0 до 90,0 мм, представляющей собой затвердевшую пористую смесь эластичного наполнителя в виде крошек материала (отходы обувной, шинной, резиновой промышленности), резины холодной вулканизации, синтетических каучуков, предварительно обработанных неорганическими красителями или пигментами связующего вещества, представляющего собой полиуретан, чистые полиуретановые,эпоксидные смолы, сырую резину, метилакрилатные смолы, либо в смеси с загустителями и отвердителями промежуточного слоя, находящегося снизу покрытия, т.е. являющимся, по существу,нижним слоем покрытия, его подложкой. В отличие от прототипа, использование подложки обеспечивает возможность изготовления покрытий с различными вариантами свойств и для разного назначения без нанесения полимерного слоя. Различия вариантов устройства покрытия можно добиться тем, что на подготовленную поверхность расстилается подложка в виде сплошного слоя определенного материала, затем укладывается крошка основы со связующим веществом. Крошка основы предварительно обработана неорганическим красящим веществом или пигментом. Очевидно, что качество покрытия зависит от состояния подготовленной под него поверхности. В закрытых помещениях проектной документацией и нормами строительства всегда предусматривается создание для полов ровных поверхностей, чаще всего на основе цемента. Поэтому для закрытых помещений подготовка поверхности сводится к минимуму. На открытых площадках подготовка поверхности для устройства покрытия может заключаться не только в планировке грунта и его уплотнении. Немного более затратной, но достаточно надежной подготовкой можно считать асфальтирование или цементирование открытых площадок под покрытие. С такими поверхностями покрытие можно соединить клеевым или полимерным слоем, создавая этим нижний слой покрытия, его подложку. 2 25892006.04.30 Важным свойством предлагаемого покрытия можно считать его влагопроницаемость. Это свойство покрытия обеспечивается следующим образом. Для открытых площадок. На подготовленную дренирующую поверхность (земля, щебень, песок и т.п.) наносится влагопроницаемая полимерная пленка, например, перфорированная или сетчатая. Может наноситься тканый материал из любых волокон как искусственного, так и естественного происхождения, например спонтбонд, гигроскопичная и влагопроницаемая ткань, используемая в земледелии. Эти слои, по существу, являются подложкой, нижним слоем покрытия. Механизм влагопроницаемости выглядит следующим образом. Влага, попадая на поверхность покрытия, просачивается естественным образом через поры основы покрытия к нижнему слою - подложке. Если подложка образована влагопроницаемым материалом, то влага проходит сквозь подложку в грунт. При интенсивном поступлении влаги часть ее просачивается в грунт, а часть уходит через торцевые поверхности покрытия. Если подготовленная поверхность непроницаема для влаги (бетон, асфальт и т.п.), то подложка создается сплошным клеевым или полимерным слоем. При таком устройстве покрытия влага уходит через его торцевые поверхности. Предусматривается вариант дренажной системы, которая создается при устройстве покрытия. Дренажные каналы создаются при устройстве покрытия путем укладывания на подложку покрытия шнуров, стержней и тому подобного материала из смачиваемого, а следовательно, и отводящего влагу вещества. Такая дренажная система эффективна для цементных или асфальтных подготовок под устройство покрытия или при интенсивном поступлении влаги (например, дождь или влажная уборка покрытия). Слишком интенсивного поступления влаги опасаться не следует, так как во время мытья и уборки, а также в дождь, спортивные мероприятия на площадках обычно не проводятся. Для определенных целей использования покрытия всегда существуют определенные требования к его механическим характеристикам. Например, упругость. Для обеспечения равномерности упругих свойств покрытия по всей площади выбирается узкий диапазон грануляции крошки основы покрытия. Причем,наибольшая стабильность упругих свойств покрытия по результатам испытаний наблюдалась при диапазоне грануляции крошки от 1,5 мм до 5,0 мм. Упругие свойства покрытия, в зависимости от целей его создания, можно менять на отдельных его участках. Например, по периметру игровой площадки, где нет необходимости иметь хороший отскок мяча, создается более мягкая структура, обеспечивающая гашение отскока мяча. Варьируя, по крайней мере, двумя слоями крошки материала основы с разными фиксированными диапазонами грануляции, меняются упругие свойства покрытия. Экспериментом установлено, что если первый слой крошки наносить с более мелкой грануляцией, например от 1,0 мм до 2,0 мм, а последующий слой с грануляцией крошки от 10,0 мм до 20,0 мм, происходит более быстрое гашение отскока теннисного мяча. Заявляемое в качестве полезной модели покрытие не требует после его устройства прокраски, или другой цветовой обработки. Для обеспечения цветовой гаммы покрытия крошку основы покрытия можно обрабатывать до устройства покрытия неорганическими красителями и пигментами на любой недорогой основе. Для изготовления покрытий с требуемыми характеристиками возможны различные сочетания крошки основы покрытия (например, резиновая крошка, крошка из отходов резиновой, обувной и шинной промышленности, сочетание этой крошки с крошкой из других природных и искусственных материалов), связующего материала (например, чистые полиуретановые, эпоксидные, метакрилатные смолы, сырая резина как отдельно, так и в смеси с загустителями и отвердителями), а также материала подложки. Комбинации основы покрытия с различными полимерными или ткаными материалами подложки определяют качество и назначение конечного продукта. 3 25892006.04.30 Предлагаемое техническое решение поясняется чертежом. На фигуре изображено поперечное сечение покрытия, на котором 1 - поверхность, подготовленная под покрытие 2 - подложка 3 - крошка основы со связующим веществом. На подготовленную поверхность 1 расстилается подложка 2, на которую наносится слой 3 крошки основы со связующим веществом. Полезная модель поясняется конкретными примерами выполнения, которые, демонстрируют возможность достижения заданного технического результата. Пример 1. Для волейбольной площадки, находящейся вне помещения, покрытие состоит из крошек основы со связующим веществом 3, при этом грануляция крошки основы 2,5-5 мм, а связующее вещество - полиуретан. До устройства покрытия крошка основы предварительно обработана неорганическим красителем, например порошкообразным. Планировка поверхности под покрытие 1 выполнена с утрамбовкой и далее расстелен слой, например армирующий геотекстиль (или спонбонд), являющийся подложкой 2 покрытия. За счет пористости застывшего слоя крошки основы со связующим веществом 3 обеспечивается отвод влаги с поверхности покрытия. Подложка 2, находящаяся между крошкой основы со связующим веществом 3 и поверхностью, подготовленной под покрытие 1, за счет хорошей проницаемости, пропускает через себя влагу в грунт. Также подложка 2 позволяет укладывать покрытие с минимальными потерями связующего вещества. Пример 2. Для волейбольной площадки, находящейся вне помещения, покрытие состоит из крошек основы со связующим веществом 3, при этом грануляция крошки основы 3-5 мм, а связующее вещество - полиуретан. До устройства покрытия крошка основы предварительно обработана неорганическим красителем, например, порошкообразным. Поверхность под покрытие 1 выполнена как пол на цементной или асфальтовой основе. На нее укладывается подложка 2, выполненная из сетчатого полипропилена, и устраивается дренажная система. Дренажная система создана путем простой укладки скрученных в веревки полипропиленовых волокон, концы которых выводятся за пределы уложенного покрытия. Полезная модель соответствует условию патентоспособности промышленная применимость, поскольку его реализация возможна при использовании существующих средств производства и материалов с применением известных технологических процессов. Применяемые при изготовлении таких покрытий материалов и изготовленные покрытия из них соответствуют санитарно-гигиеническим требованиям. Покрытие имеет широкую область применения, оно может применяться в строительстве, при оборудовании зон отдыха и спорта, местах интенсивного движения людей, на открытых и закрытых площадках, и во многих других случаях, то есть когда требуется получение нескольких трудно сочетаемых качеств покрытия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
