Устройство для тренировки армрестлеров

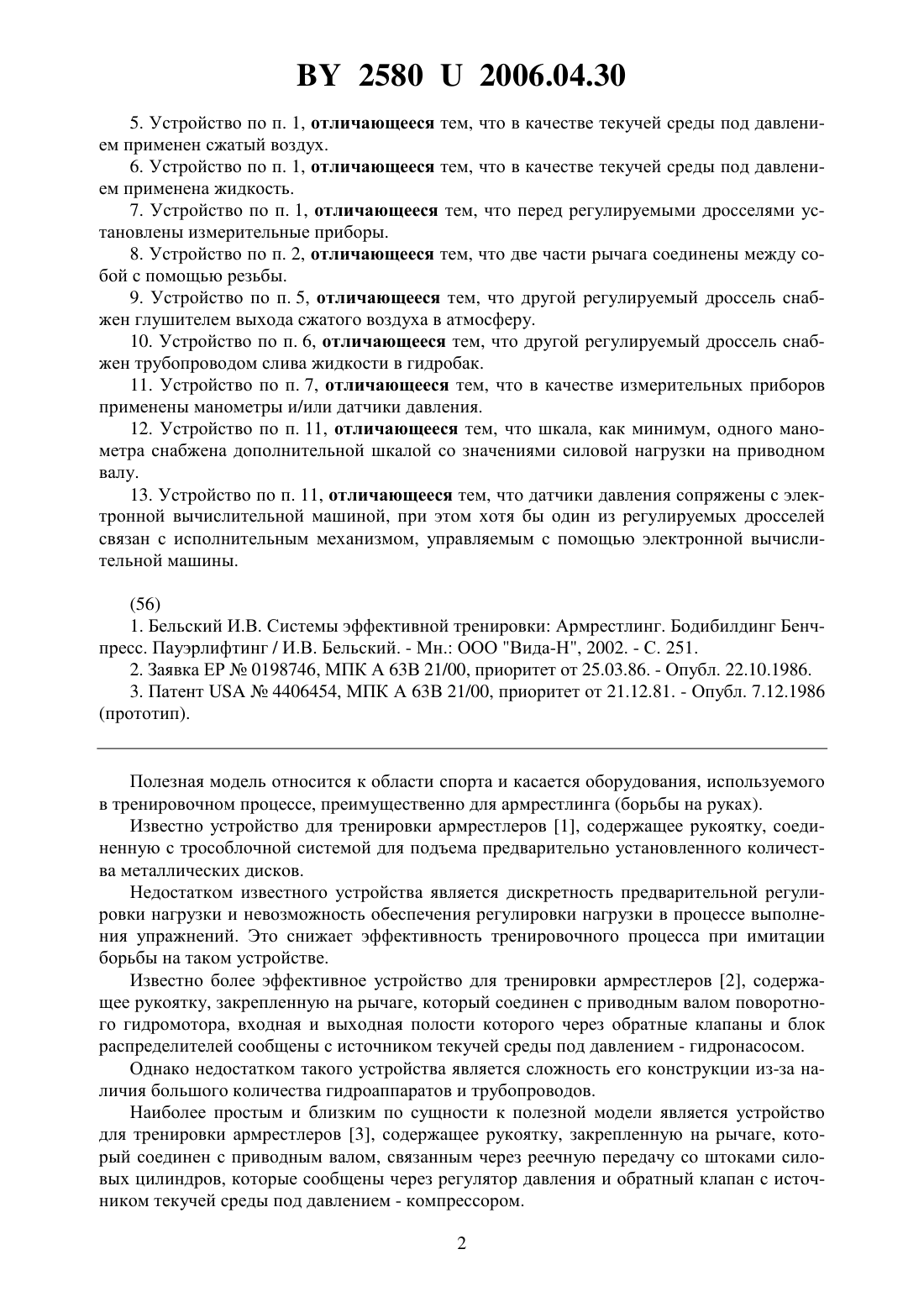

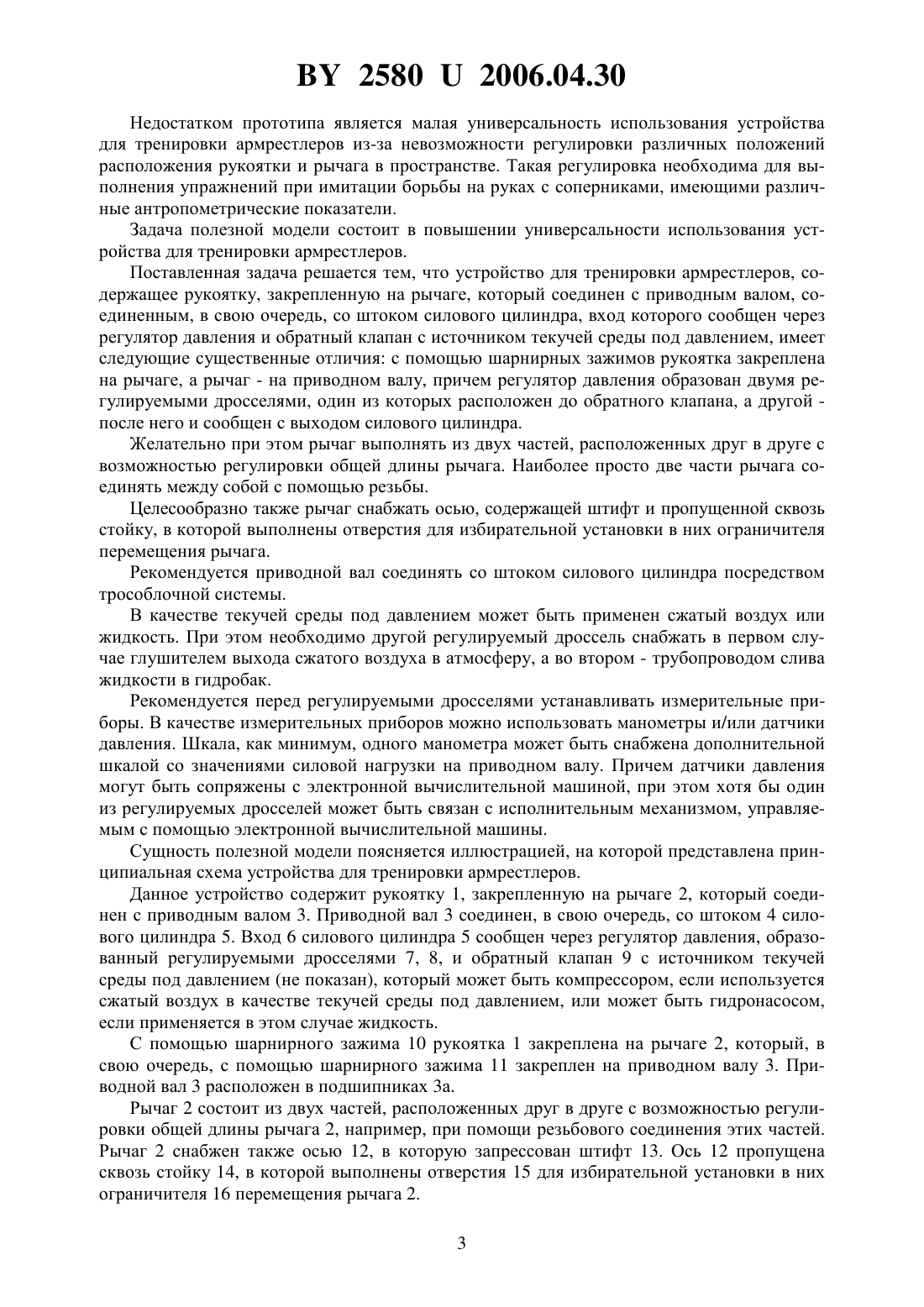

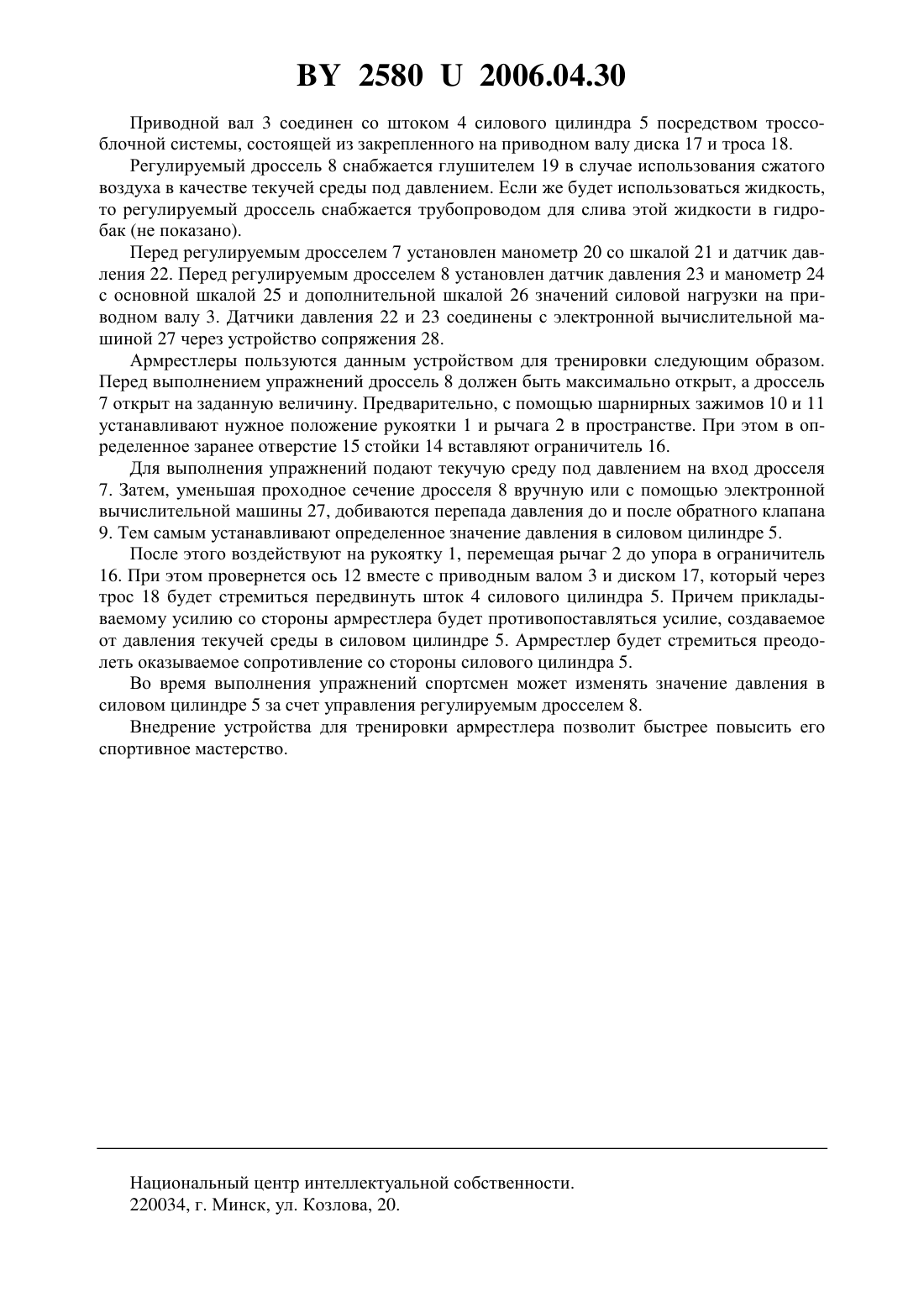

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ АРМРЕСТЛЕРОВ(71) Заявитель Государственное учреждение образования Белорусский национальный технический университет(72) Авторы Бельский Иван Владимирович Качанов Игорь Владимирович Павлович Александр Эдуардович Шелег Александр Анатольевич(73) Патентообладатель Государственное учреждение образования Белорусский национальный технический университет(57) 1. Устройство для тренировки армрестлеров, содержащее рукоятку, закрепленную на рычаге, который соединен с приводным валом, соединенным, в свою очередь, со штоком силового цилиндра, вход которого сообщен через регулятор давления и обратный клапан с источником текучей среды под давлением, отличающееся тем, что с помощью шарнирных зажимов рукоятка закреплена на рычаге, а рычаг - на приводном валу, причем регулятор давления образован двумя регулируемыми дросселями, один из которых расположен до обратного клапана, а другой - после него и сообщен с выходом силового цилиндра. 2. Устройство по п. 1, отличающееся тем, что рычаг выполнен из двух частей, расположенных друг в друге с возможностью регулировки общей длины рычага. 3. Устройство по п. 1, отличающееся тем, что рычаг снабжен осью, содержащей штифт и пропущенной сквозь стойку, в которой выполнены отверстия для избирательной установки в них ограничителя перемещения рычага. 4. Устройство по п. 1, отличающееся тем, что приводной вал соединен со штоком силового цилиндра посредством трособлочной системы. 25802006.04.30 5. Устройство по п. 1, отличающееся тем, что в качестве текучей среды под давлением применен сжатый воздух. 6. Устройство по п. 1, отличающееся тем, что в качестве текучей среды под давлением применена жидкость. 7. Устройство по п. 1, отличающееся тем, что перед регулируемыми дросселями установлены измерительные приборы. 8. Устройство по п. 2, отличающееся тем, что две части рычага соединены между собой с помощью резьбы. 9. Устройство по п. 5, отличающееся тем, что другой регулируемый дроссель снабжен глушителем выхода сжатого воздуха в атмосферу. 10. Устройство по п. 6, отличающееся тем, что другой регулируемый дроссель снабжен трубопроводом слива жидкости в гидробак. 11. Устройство по п. 7, отличающееся тем, что в качестве измерительных приборов применены манометры и/или датчики давления. 12. Устройство по п. 11, отличающееся тем, что шкала, как минимум, одного манометра снабжена дополнительной шкалой со значениями силовой нагрузки на приводном валу. 13. Устройство по п. 11, отличающееся тем, что датчики давления сопряжены с электронной вычислительной машиной, при этом хотя бы один из регулируемых дросселей связан с исполнительным механизмом, управляемым с помощью электронной вычислительной машины.(56) 1. Бельский И.В. Системы эффективной тренировки Армрестлинг. Бодибилдинг Бенчпресс. Пауэрлифтинг / И.В. Бельский. - Мн. ООО Вида-Н, 2002. - С. 251. 2. Заявка ЕР 0198746, МПК А 63 В 21/00, приоритет от 25.03.86. - Опубл. 22.10.1986. 3. Патент 4406454, МПК А 63 В 21/00, приоритет от 21.12.81. - Опубл. 7.12.1986 Полезная модель относится к области спорта и касается оборудования, используемого в тренировочном процессе, преимущественно для армрестлинга (борьбы на руках). Известно устройство для тренировки армрестлеров 1, содержащее рукоятку, соединенную с трособлочной системой для подъема предварительно установленного количества металлических дисков. Недостатком известного устройства является дискретность предварительной регулировки нагрузки и невозможность обеспечения регулировки нагрузки в процессе выполнения упражнений. Это снижает эффективность тренировочного процесса при имитации борьбы на таком устройстве. Известно более эффективное устройство для тренировки армрестлеров 2, содержащее рукоятку, закрепленную на рычаге, который соединен с приводным валом поворотного гидромотора, входная и выходная полости которого через обратные клапаны и блок распределителей сообщены с источником текучей среды под давлением - гидронасосом. Однако недостатком такого устройства является сложность его конструкции из-за наличия большого количества гидроаппаратов и трубопроводов. Наиболее простым и близким по сущности к полезной модели является устройство для тренировки армрестлеров 3, содержащее рукоятку, закрепленную на рычаге, который соединен с приводным валом, связанным через реечную передачу со штоками силовых цилиндров, которые сообщены через регулятор давления и обратный клапан с источником текучей среды под давлением - компрессором. 2 25802006.04.30 Недостатком прототипа является малая универсальность использования устройства для тренировки армрестлеров из-за невозможности регулировки различных положений расположения рукоятки и рычага в пространстве. Такая регулировка необходима для выполнения упражнений при имитации борьбы на руках с соперниками, имеющими различные антропометрические показатели. Задача полезной модели состоит в повышении универсальности использования устройства для тренировки армрестлеров. Поставленная задача решается тем, что устройство для тренировки армрестлеров, содержащее рукоятку, закрепленную на рычаге, который соединен с приводным валом, соединенным, в свою очередь, со штоком силового цилиндра, вход которого сообщен через регулятор давления и обратный клапан с источником текучей среды под давлением, имеет следующие существенные отличия с помощью шарнирных зажимов рукоятка закреплена на рычаге, а рычаг - на приводном валу, причем регулятор давления образован двумя регулируемыми дросселями, один из которых расположен до обратного клапана, а другой после него и сообщен с выходом силового цилиндра. Желательно при этом рычаг выполнять из двух частей, расположенных друг в друге с возможностью регулировки общей длины рычага. Наиболее просто две части рычага соединять между собой с помощью резьбы. Целесообразно также рычаг снабжать осью, содержащей штифт и пропущенной сквозь стойку, в которой выполнены отверстия для избирательной установки в них ограничителя перемещения рычага. Рекомендуется приводной вал соединять со штоком силового цилиндра посредством трособлочной системы. В качестве текучей среды под давлением может быть применен сжатый воздух или жидкость. При этом необходимо другой регулируемый дроссель снабжать в первом случае глушителем выхода сжатого воздуха в атмосферу, а во втором - трубопроводом слива жидкости в гидробак. Рекомендуется перед регулируемыми дросселями устанавливать измерительные приборы. В качестве измерительных приборов можно использовать манометры и/или датчики давления. Шкала, как минимум, одного манометра может быть снабжена дополнительной шкалой со значениями силовой нагрузки на приводном валу. Причем датчики давления могут быть сопряжены с электронной вычислительной машиной, при этом хотя бы один из регулируемых дросселей может быть связан с исполнительным механизмом, управляемым с помощью электронной вычислительной машины. Сущность полезной модели поясняется иллюстрацией, на которой представлена принципиальная схема устройства для тренировки армрестлеров. Данное устройство содержит рукоятку 1, закрепленную на рычаге 2, который соединен с приводным валом 3. Приводной вал 3 соединен, в свою очередь, со штоком 4 силового цилиндра 5. Вход 6 силового цилиндра 5сообщен через регулятор давления, образованный регулируемыми дросселями 7, 8, и обратный клапан 9 с источником текучей среды под давлением (не показан), который может быть компрессором, если используется сжатый воздух в качестве текучей среды под давлением, или может быть гидронасосом,если применяется в этом случае жидкость. С помощью шарнирного зажима 10 рукоятка 1 закреплена на рычаге 2, который, в свою очередь, с помощью шарнирного зажима 11 закреплен на приводном валу 3. Приводной вал 3 расположен в подшипниках 3 а. Рычаг 2 состоит из двух частей, расположенных друг в друге с возможностью регулировки общей длины рычага 2, например, при помощи резьбового соединения этих частей. Рычаг 2 снабжен также осью 12, в которую запрессован штифт 13. Ось 12 пропущена сквозь стойку 14, в которой выполнены отверстия 15 для избирательной установки в них ограничителя 16 перемещения рычага 2. 3 25802006.04.30 Приводной вал 3 соединен со штоком 4 силового цилиндра 5 посредством троссоблочной системы, состоящей из закрепленного на приводном валу диска 17 и троса 18. Регулируемый дроссель 8 снабжается глушителем 19 в случае использования сжатого воздуха в качестве текучей среды под давлением. Если же будет использоваться жидкость,то регулируемый дроссель снабжается трубопроводом для слива этой жидкости в гидробак (не показано). Перед регулируемым дросселем 7 установлен манометр 20 со шкалой 21 и датчик давления 22. Перед регулируемым дросселем 8 установлен датчик давления 23 и манометр 24 с основной шкалой 25 и дополнительной шкалой 26 значений силовой нагрузки на приводном валу 3. Датчики давления 22 и 23 соединены с электронной вычислительной машиной 27 через устройство сопряжения 28. Армрестлеры пользуются данным устройством для тренировки следующим образом. Перед выполнением упражнений дроссель 8 должен быть максимально открыт, а дроссель 7 открыт на заданную величину. Предварительно, с помощью шарнирных зажимов 10 и 11 устанавливают нужное положение рукоятки 1 и рычага 2 в пространстве. При этом в определенное заранее отверстие 15 стойки 14 вставляют ограничитель 16. Для выполнения упражнений подают текучую среду под давлением на вход дросселя 7. Затем, уменьшая проходное сечение дросселя 8 вручную или с помощью электронной вычислительной машины 27, добиваются перепада давления до и после обратного клапана 9. Тем самым устанавливают определенное значение давления в силовом цилиндре 5. После этого воздействуют на рукоятку 1, перемещая рычаг 2 до упора в ограничитель 16. При этом провернется ось 12 вместе с приводным валом 3 и диском 17, который через трос 18 будет стремиться передвинуть шток 4 силового цилиндра 5. Причем прикладываемому усилию со стороны армрестлера будет противопоставляться усилие, создаваемое от давления текучей среды в силовом цилиндре 5. Армрестлер будет стремиться преодолеть оказываемое сопротивление со стороны силового цилиндра 5. Во время выполнения упражнений спортсмен может изменять значение давления в силовом цилиндре 5 за счет управления регулируемым дросселем 8. Внедрение устройства для тренировки армрестлера позволит быстрее повысить его спортивное мастерство. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
