Манометр

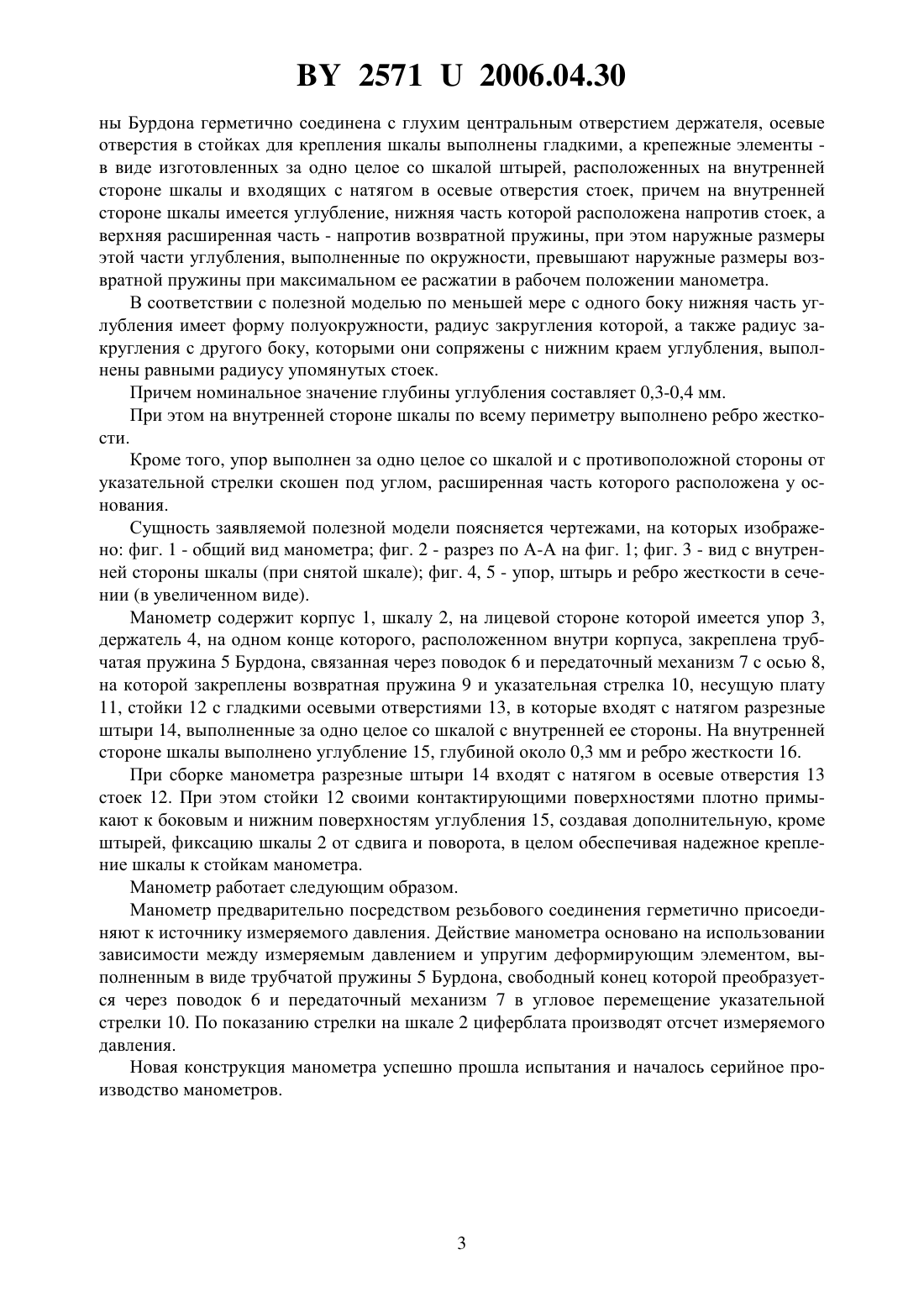

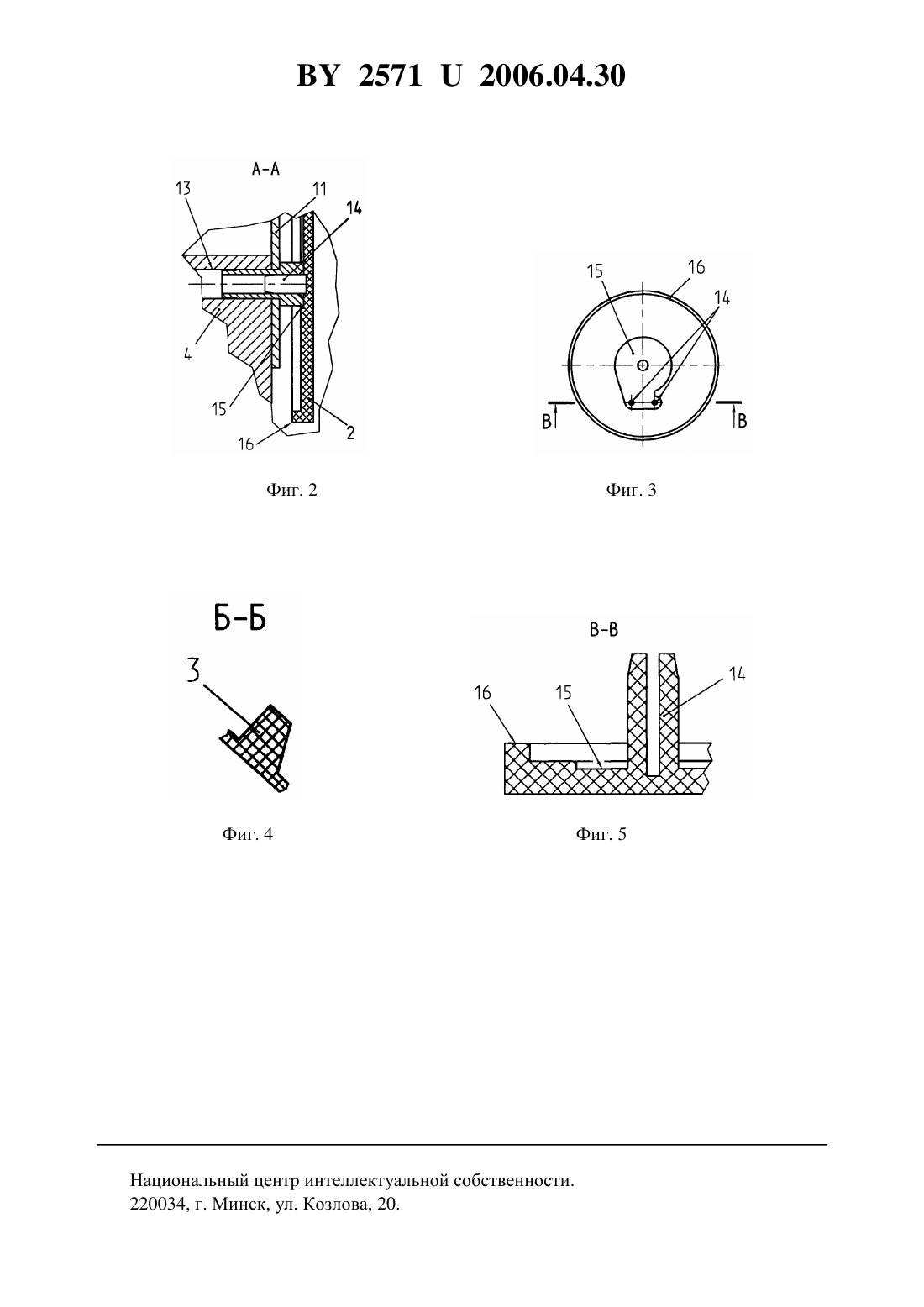

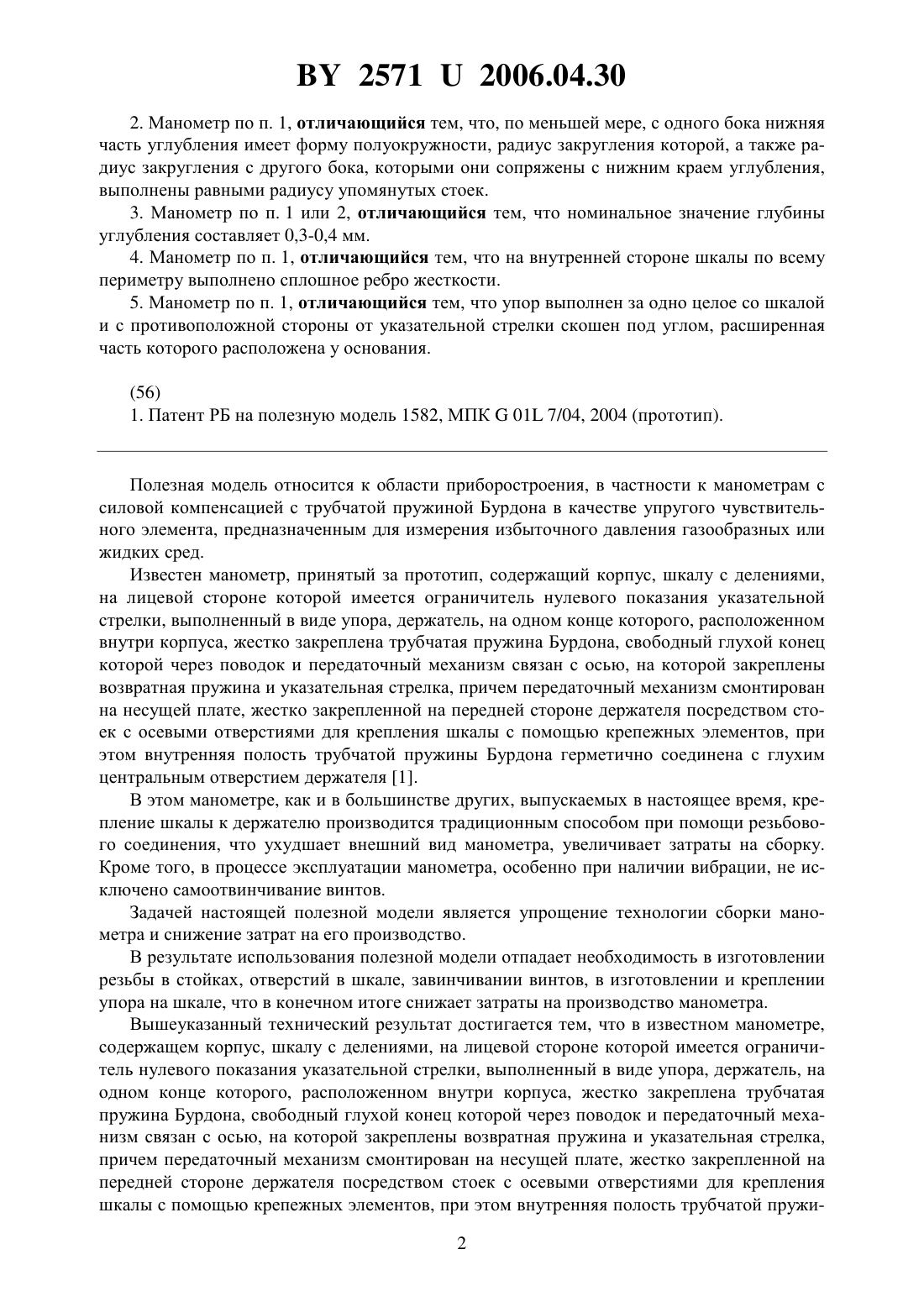

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Седина Наталия Михайловна(57) 1. Манометр, содержащий корпус, шкалу с делениями, на лицевой стороне которой имеется ограничитель нулевого показания указательной стрелки, выполненный в виде упора, держатель, на одном конце которого, расположенном внутри корпуса, жестко закреплена трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплены возвратная пружина и указательная стрелка, причем передаточный механизм смонтирован на несущей плате, жестко закрепленной на передней стороне держателя посредством стоек с осевыми цилиндрическими отверстиями для крепления шкалы с помощью крепежных элементов, при этом внутренняя полость трубчатой пружины Бурдона герметично соединена с глухим центральным отверстием держателя, отличающийся тем, что осевые отверстия в стойках для крепления шкалы выполнены гладкими, а крепежные элементы - в виде изготовленных за одно целое со шкалой штырей, расположенных на внутренней стороне шкалы и входящих с натягом в осевые отверстия стоек, причем на внутренней стороне шкалы имеется углубление, нижняя часть которой расположена напротив стоек, а верхняя расширенная часть напротив возвратной пружины, при этом наружные размеры этой части углубления, выполненные по окружности, превышают наружные размеры возвратной пружины при максимальном ее расжатии в рабочем положении манометра. 25712006.04.30 2. Манометр по п. 1, отличающийся тем, что, по меньшей мере, с одного бока нижняя часть углубления имеет форму полуокружности, радиус закругления которой, а также радиус закругления с другого бока, которыми они сопряжены с нижним краем углубления,выполнены равными радиусу упомянутых стоек. 3. Манометр по п. 1 или 2, отличающийся тем, что номинальное значение глубины углубления составляет 0,3-0,4 мм. 4. Манометр по п. 1, отличающийся тем, что на внутренней стороне шкалы по всему периметру выполнено сплошное ребро жесткости. 5. Манометр по п. 1, отличающийся тем, что упор выполнен за одно целое со шкалой и с противоположной стороны от указательной стрелки скошен под углом, расширенная часть которого расположена у основания.(56) 1. Патент РБ на полезную модель 1582, МПК 01 7/04, 2004 (прототип). Полезная модель относится к области приборостроения, в частности к манометрам с силовой компенсацией с трубчатой пружиной Бурдона в качестве упругого чувствительного элемента, предназначенным для измерения избыточного давления газообразных или жидких сред. Известен манометр, принятый за прототип, содержащий корпус, шкалу с делениями,на лицевой стороне которой имеется ограничитель нулевого показания указательной стрелки, выполненный в виде упора, держатель, на одном конце которого, расположенном внутри корпуса, жестко закреплена трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплены возвратная пружина и указательная стрелка, причем передаточный механизм смонтирован на несущей плате, жестко закрепленной на передней стороне держателя посредством стоек с осевыми отверстиями для крепления шкалы с помощью крепежных элементов, при этом внутренняя полость трубчатой пружины Бурдона герметично соединена с глухим центральным отверстием держателя 1. В этом манометре, как и в большинстве других, выпускаемых в настоящее время, крепление шкалы к держателю производится традиционным способом при помощи резьбового соединения, что ухудшает внешний вид манометра, увеличивает затраты на сборку. Кроме того, в процессе эксплуатации манометра, особенно при наличии вибрации, не исключено самоотвинчивание винтов. Задачей настоящей полезной модели является упрощение технологии сборки манометра и снижение затрат на его производство. В результате использования полезной модели отпадает необходимость в изготовлении резьбы в стойках, отверстий в шкале, завинчивании винтов, в изготовлении и креплении упора на шкале, что в конечном итоге снижает затраты на производство манометра. Вышеуказанный технический результат достигается тем, что в известном манометре,содержащем корпус, шкалу с делениями, на лицевой стороне которой имеется ограничитель нулевого показания указательной стрелки, выполненный в виде упора, держатель, на одном конце которого, расположенном внутри корпуса, жестко закреплена трубчатая пружина Бурдона, свободный глухой конец которой через поводок и передаточный механизм связан с осью, на которой закреплены возвратная пружина и указательная стрелка,причем передаточный механизм смонтирован на несущей плате, жестко закрепленной на передней стороне держателя посредством стоек с осевыми отверстиями для крепления шкалы с помощью крепежных элементов, при этом внутренняя полость трубчатой пружи 2 25712006.04.30 ны Бурдона герметично соединена с глухим центральным отверстием держателя, осевые отверстия в стойках для крепления шкалы выполнены гладкими, а крепежные элементы в виде изготовленных за одно целое со шкалой штырей, расположенных на внутренней стороне шкалы и входящих с натягом в осевые отверстия стоек, причем на внутренней стороне шкалы имеется углубление, нижняя часть которой расположена напротив стоек, а верхняя расширенная часть - напротив возвратной пружины, при этом наружные размеры этой части углубления, выполненные по окружности, превышают наружные размеры возвратной пружины при максимальном ее расжатии в рабочем положении манометра. В соответствии с полезной моделью по меньшей мере с одного боку нижняя часть углубления имеет форму полуокружности, радиус закругления которой, а также радиус закругления с другого боку, которыми они сопряжены с нижним краем углубления, выполнены равными радиусу упомянутых стоек. Причем номинальное значение глубины углубления составляет 0,3-0,4 мм. При этом на внутренней стороне шкалы по всему периметру выполнено ребро жесткости. Кроме того, упор выполнен за одно целое со шкалой и с противоположной стороны от указательной стрелки скошен под углом, расширенная часть которого расположена у основания. Сущность заявляемой полезной модели поясняется чертежами, на которых изображено фиг. 1 - общий вид манометра фиг. 2 - разрез по А-А на фиг. 1 фиг. 3 - вид с внутренней стороны шкалы (при снятой шкале) фиг. 4, 5 - упор, штырь и ребро жесткости в сечении (в увеличенном виде). Манометр содержит корпус 1, шкалу 2, на лицевой стороне которой имеется упор 3,держатель 4, на одном конце которого, расположенном внутри корпуса, закреплена трубчатая пружина 5 Бурдона, связанная через поводок 6 и передаточный механизм 7 с осью 8,на которой закреплены возвратная пружина 9 и указательная стрелка 10, несущую плату 11, стойки 12 с гладкими осевыми отверстиями 13, в которые входят с натягом разрезные штыри 14, выполненные за одно целое со шкалой с внутренней ее стороны. На внутренней стороне шкалы выполнено углубление 15, глубиной около 0,3 мм и ребро жесткости 16. При сборке манометра разрезные штыри 14 входят с натягом в осевые отверстия 13 стоек 12. При этом стойки 12 своими контактирующими поверхностями плотно примыкают к боковым и нижним поверхностям углубления 15, создавая дополнительную, кроме штырей, фиксацию шкалы 2 от сдвига и поворота, в целом обеспечивая надежное крепление шкалы к стойкам манометра. Манометр работает следующим образом. Манометр предварительно посредством резьбового соединения герметично присоединяют к источнику измеряемого давления. Действие манометра основано на использовании зависимости между измеряемым давлением и упругим деформирующим элементом, выполненным в виде трубчатой пружины 5 Бурдона, свободный конец которой преобразуется через поводок 6 и передаточный механизм 7 в угловое перемещение указательной стрелки 10. По показанию стрелки на шкале 2 циферблата производят отсчет измеряемого давления. Новая конструкция манометра успешно прошла испытания и началось серийное производство манометров. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
