Комплект универсальных форм для изготовления строительных деталей

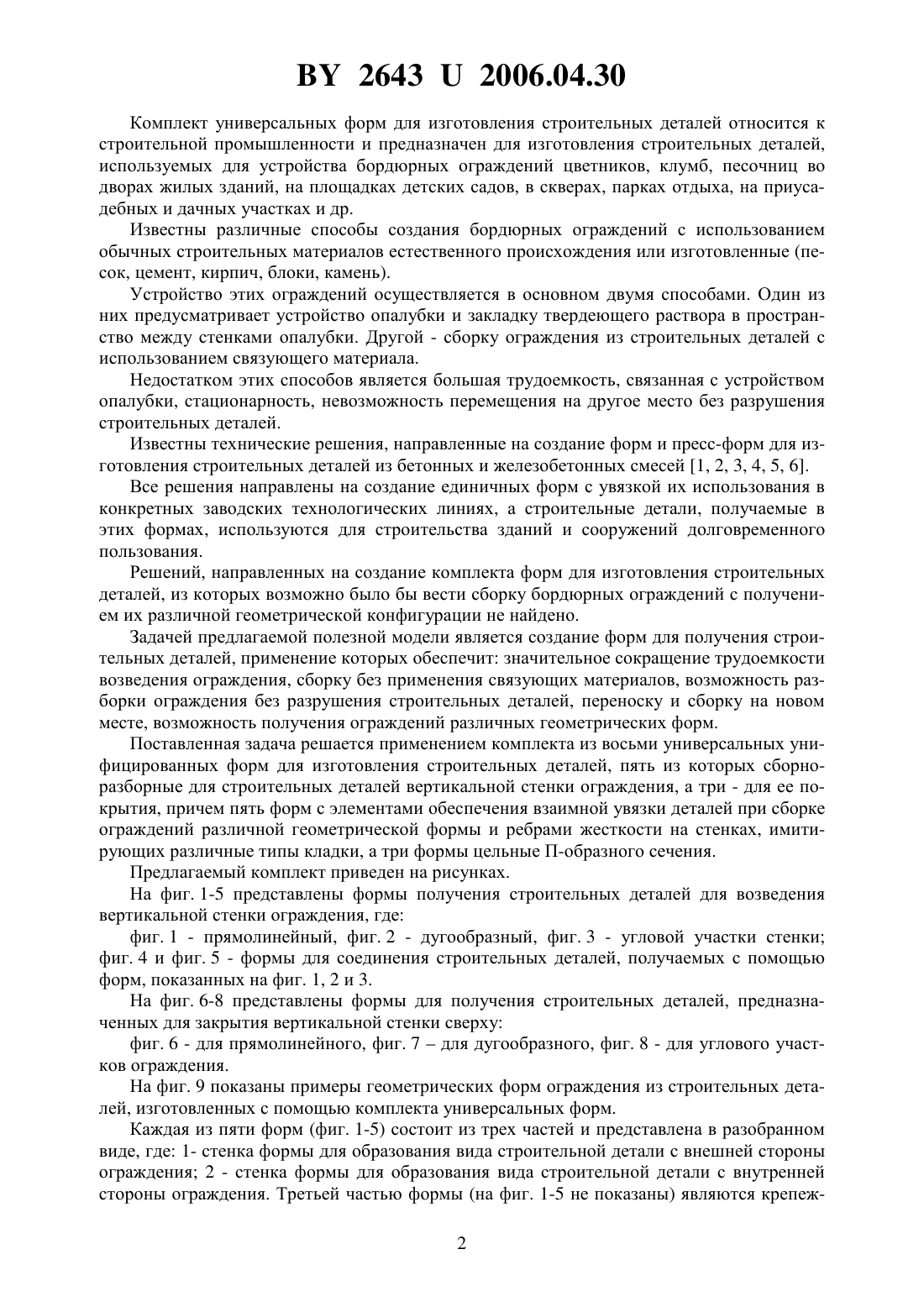

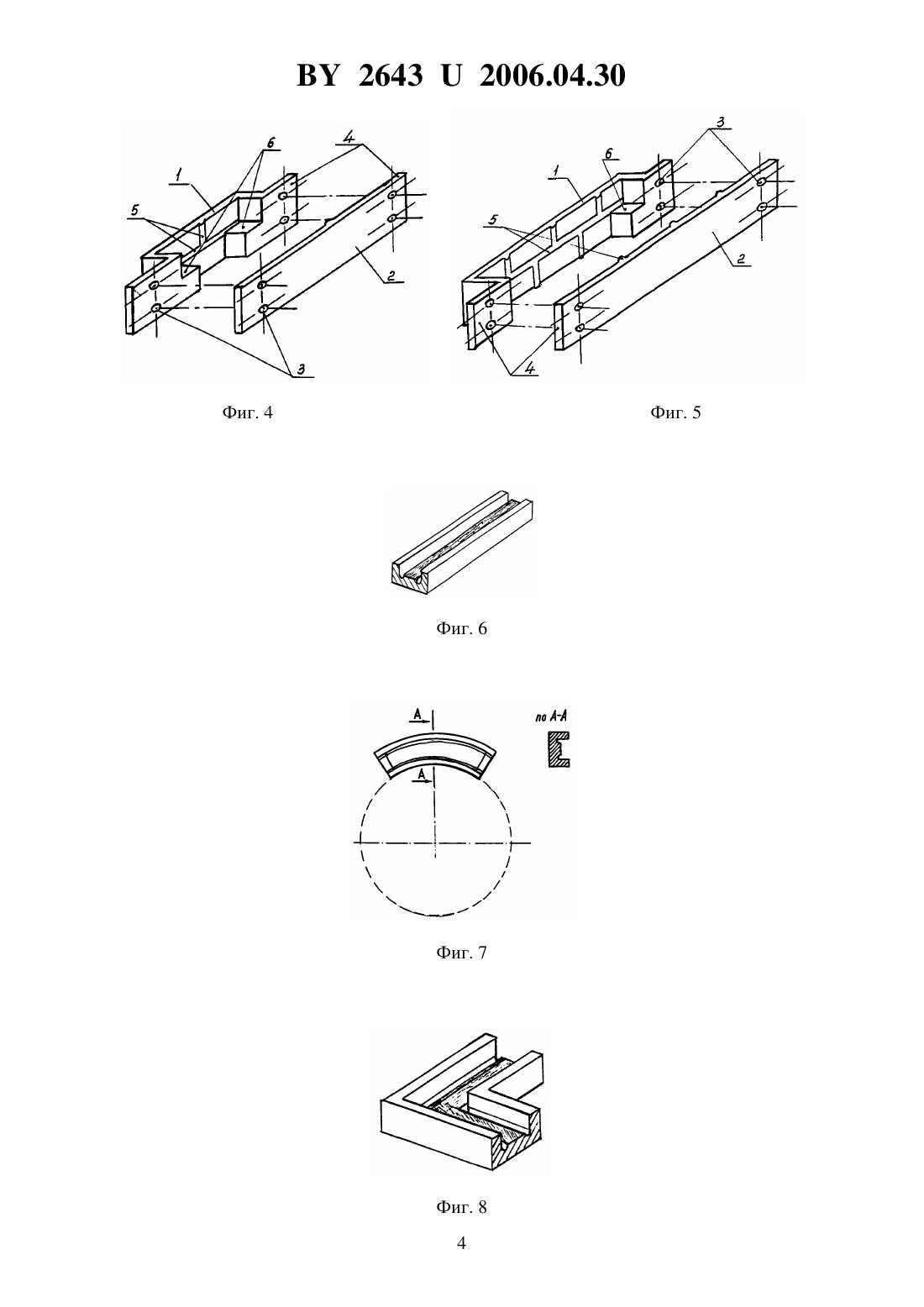

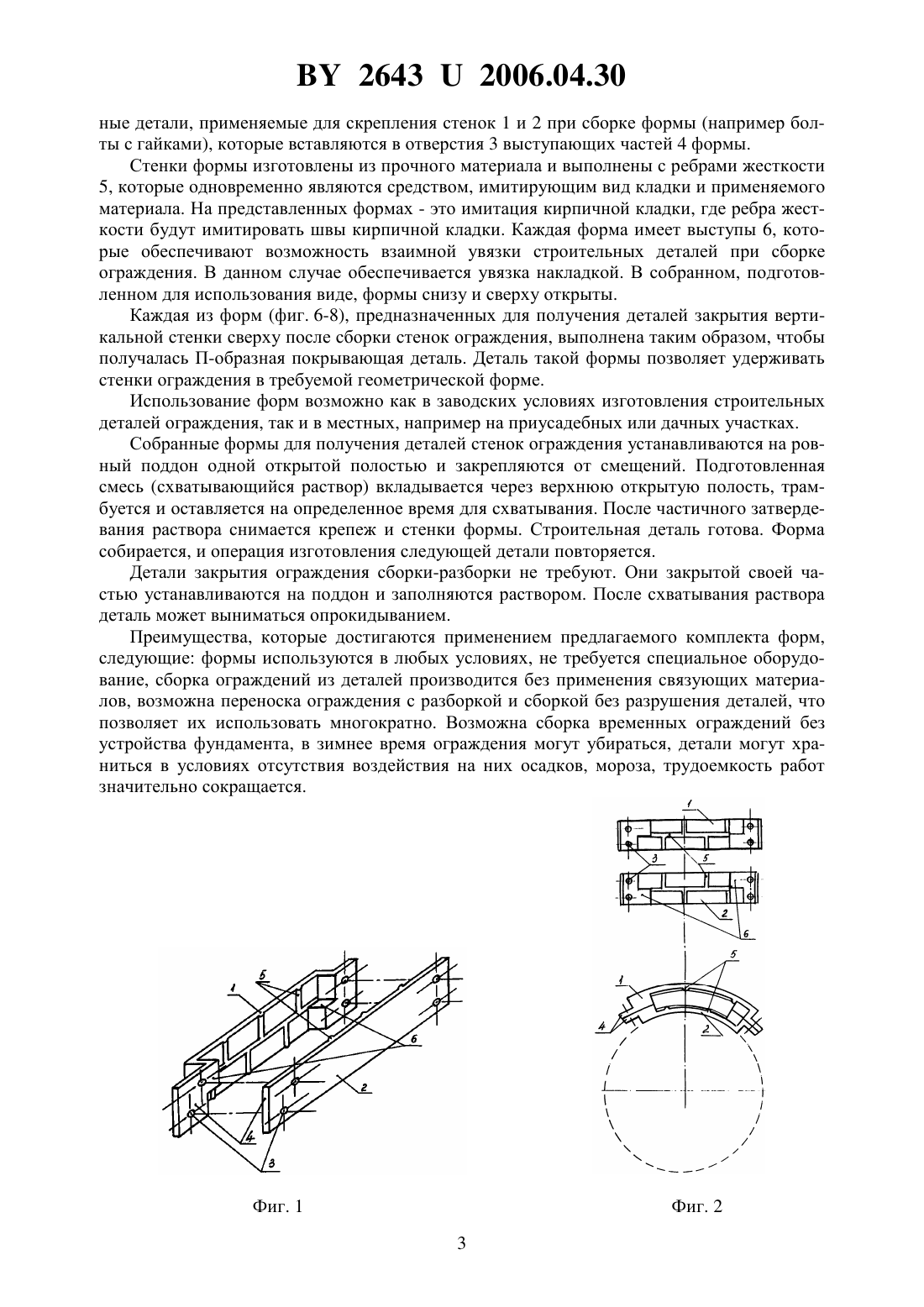

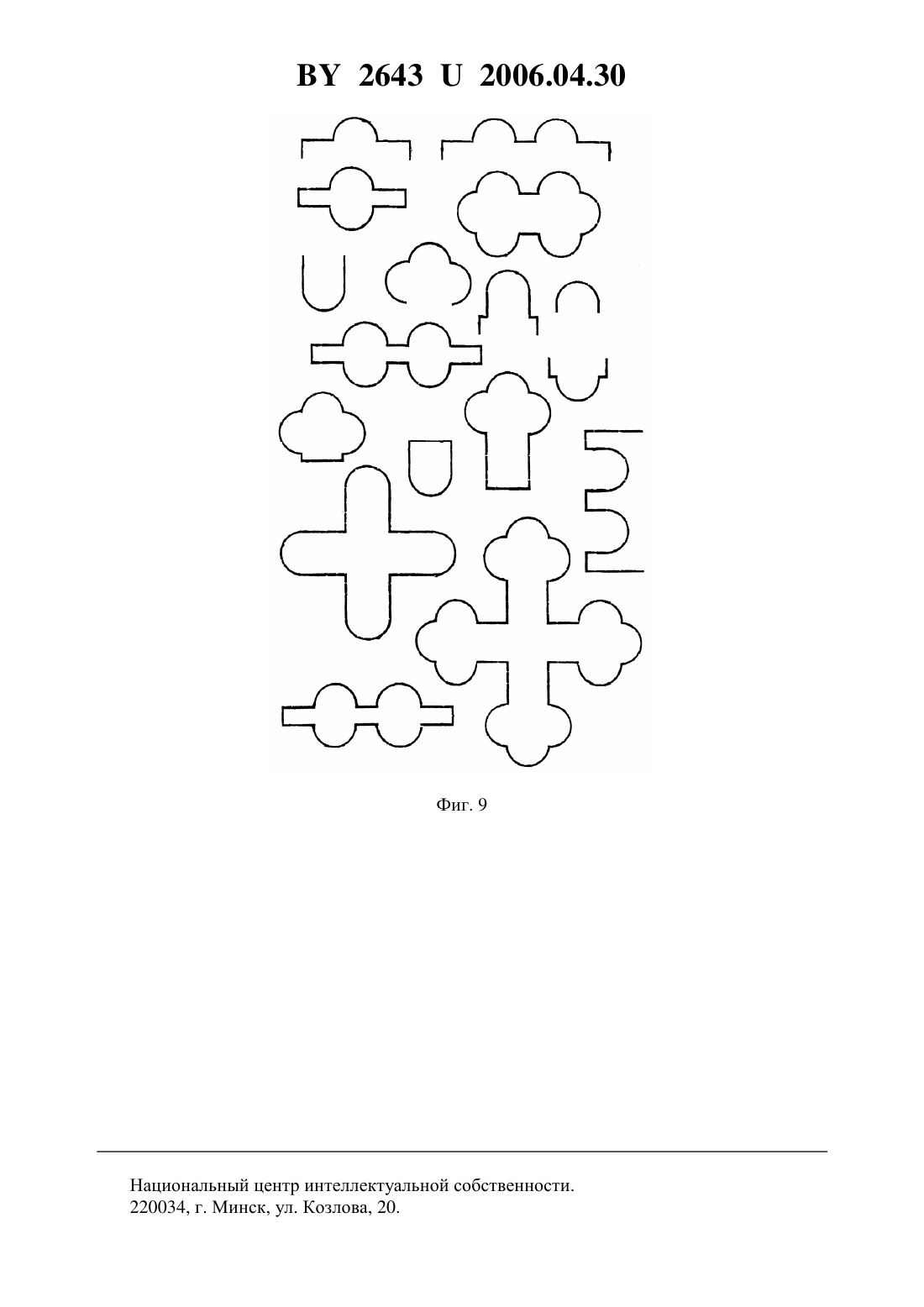

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПЛЕКТ УНИВЕРСАЛЬНЫХ ФОРМ ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ ДЕТАЛЕЙ(71) Заявитель Шапин Валентин Яковлевич(72) Автор Шапин Валентин Яковлевич(73) Патентообладатель Шапин Валентин Яковлевич(57) Комплект универсальных форм для изготовления строительных деталей бордюрных ограждений, отличающийся тем, что он состоит из восьми унифицированных форм, пять из которых для строительных деталей вертикальной стенки ограждения, а три - для ее покрытия, причем пять форм разборные с элементами обеспечения взаимной увязки деталей при сборке ограждений различной геометрической формы и ребрами жесткости на стенках, имитирующими различные типы кладки, а три формы цельные П-образного сечения. 26432006.04.30 Комплект универсальных форм для изготовления строительных деталей относится к строительной промышленности и предназначен для изготовления строительных деталей,используемых для устройства бордюрных ограждений цветников, клумб, песочниц во дворах жилых зданий, на площадках детских садов, в скверах, парках отдыха, на приусадебных и дачных участках и др. Известны различные способы создания бордюрных ограждений с использованием обычных строительных материалов естественного происхождения или изготовленные (песок, цемент, кирпич, блоки, камень). Устройство этих ограждений осуществляется в основном двумя способами. Один из них предусматривает устройство опалубки и закладку твердеющего раствора в пространство между стенками опалубки. Другой - сборку ограждения из строительных деталей с использованием связующего материала. Недостатком этих способов является большая трудоемкость, связанная с устройством опалубки, стационарность, невозможность перемещения на другое место без разрушения строительных деталей. Известны технические решения, направленные на создание форм и пресс-форм для изготовления строительных деталей из бетонных и железобетонных смесей 1, 2, 3, 4, 5, 6. Все решения направлены на создание единичных форм с увязкой их использования в конкретных заводских технологических линиях, а строительные детали, получаемые в этих формах, используются для строительства зданий и сооружений долговременного пользования. Решений, направленных на создание комплекта форм для изготовления строительных деталей, из которых возможно было бы вести сборку бордюрных ограждений с получением их различной геометрической конфигурации не найдено. Задачей предлагаемой полезной модели является создание форм для получения строительных деталей, применение которых обеспечит значительное сокращение трудоемкости возведения ограждения, сборку без применения связующих материалов, возможность разборки ограждения без разрушения строительных деталей, переноску и сборку на новом месте, возможность получения ограждений различных геометрических форм. Поставленная задача решается применением комплекта из восьми универсальных унифицированных форм для изготовления строительных деталей, пять из которых сборноразборные для строительных деталей вертикальной стенки ограждения, а три - для ее покрытия, причем пять форм с элементами обеспечения взаимной увязки деталей при сборке ограждений различной геометрической формы и ребрами жесткости на стенках, имитирующих различные типы кладки, а три формы цельные П-образного сечения. Предлагаемый комплект приведен на рисунках. На фиг. 1-5 представлены формы получения строительных деталей для возведения вертикальной стенки ограждения, где фиг. 1 - прямолинейный, фиг. 2 - дугообразный, фиг. 3 - угловой участки стенки фиг. 4 и фиг. 5 - формы для соединения строительных деталей, получаемых с помощью форм, показанных на фиг. 1, 2 и 3. На фиг. 6-8 представлены формы для получения строительных деталей, предназначенных для закрытия вертикальной стенки сверху фиг. 6 - для прямолинейного, фиг. 7 для дугообразного, фиг. 8 - для углового участков ограждения. На фиг. 9 показаны примеры геометрических форм ограждения из строительных деталей, изготовленных с помощью комплекта универсальных форм. Каждая из пяти форм (фиг. 1-5) состоит из трех частей и представлена в разобранном виде, где 1- стенка формы для образования вида строительной детали с внешней стороны ограждения 2 - стенка формы для образования вида строительной детали с внутренней стороны ограждения. Третьей частью формы (на фиг. 1-5 не показаны) являются крепеж 2 26432006.04.30 ные детали, применяемые для скрепления стенок 1 и 2 при сборке формы (например болты с гайками), которые вставляются в отверстия 3 выступающих частей 4 формы. Стенки формы изготовлены из прочного материала и выполнены с ребрами жесткости 5, которые одновременно являются средством, имитирующим вид кладки и применяемого материала. На представленных формах - это имитация кирпичной кладки,где ребра жесткости будут имитировать швы кирпичной кладки. Каждая форма имеет выступы 6, которые обеспечивают возможность взаимной увязки строительных деталей при сборке ограждения. В данном случае обеспечивается увязка накладкой. В собранном, подготовленном для использования виде, формы снизу и сверху открыты. Каждая из форм (фиг. 6-8), предназначенных для получения деталей закрытия вертикальной стенки сверху после сборки стенок ограждения, выполнена таким образом, чтобы получалась П-образная покрывающая деталь. Деталь такой формы позволяет удерживать стенки ограждения в требуемой геометрической форме. Использование форм возможно как в заводских условиях изготовления строительных деталей ограждения, так и в местных, например на приусадебных или дачных участках. Собранные формы для получения деталей стенок ограждения устанавливаются на ровный поддон одной открытой полостью и закрепляются от смещений. Подготовленная смесь (схватывающийся раствор) вкладывается через верхнюю открытую полость, трамбуется и оставляется на определенное время для схватывания. После частичного затвердевания раствора снимается крепеж и стенки формы. Строительная деталь готова. Форма собирается, и операция изготовления следующей детали повторяется. Детали закрытия ограждения сборки-разборки не требуют. Они закрытой своей частью устанавливаются на поддон и заполняются раствором. После схватывания раствора деталь может выниматься опрокидыванием. Преимущества, которые достигаются применением предлагаемого комплекта форм,следующие формы используются в любых условиях, не требуется специальное оборудование, сборка ограждений из деталей производится без применения связующих материалов, возможна переноска ограждения с разборкой и сборкой без разрушения деталей, что позволяет их использовать многократно. Возможна сборка временных ограждений без устройства фундамента, в зимнее время ограждения могут убираться, детали могут храниться в условиях отсутствия воздействия на них осадков, мороза, трудоемкость работ значительно сокращается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
