Сельскохозяйственная уборочная машина

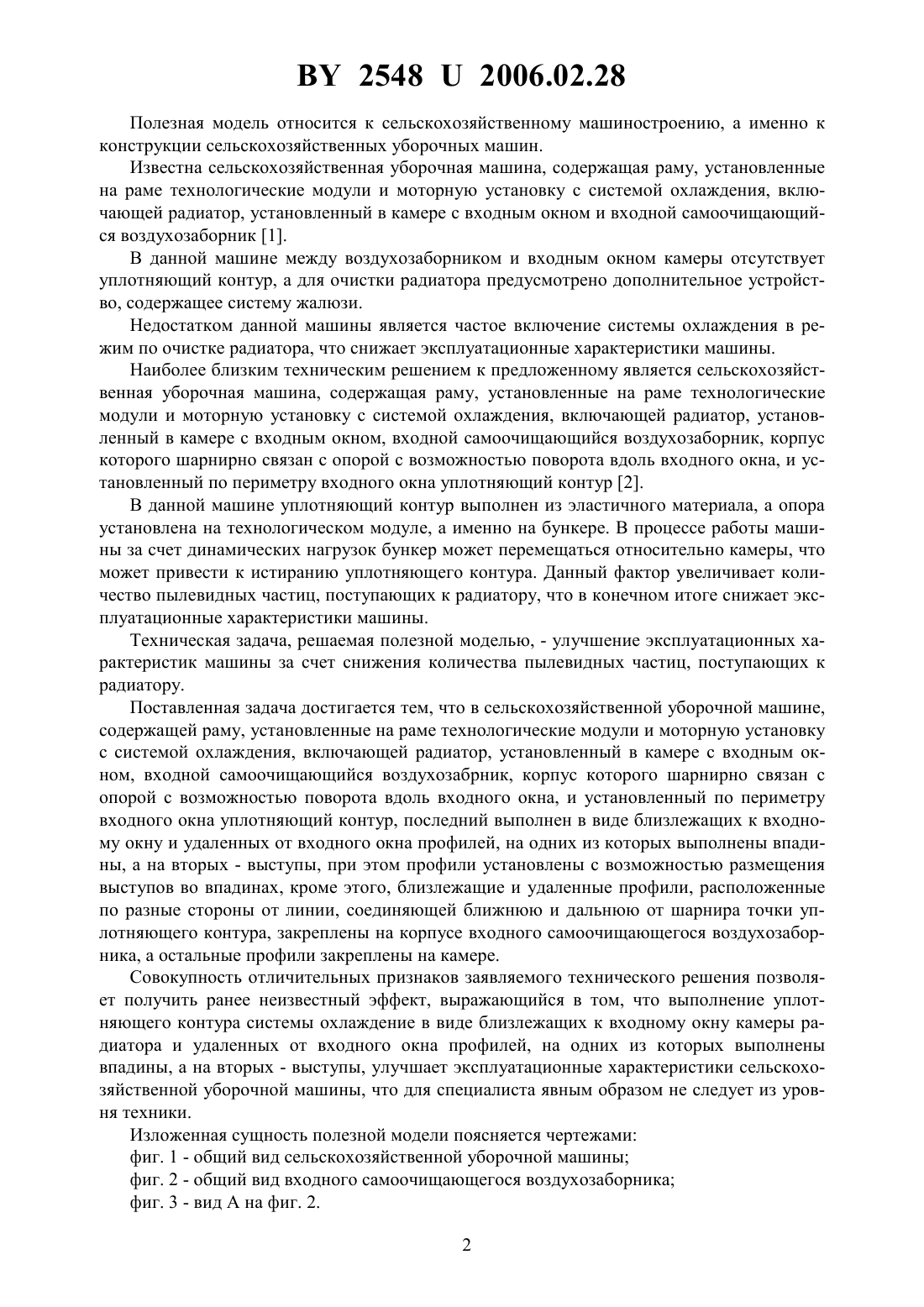

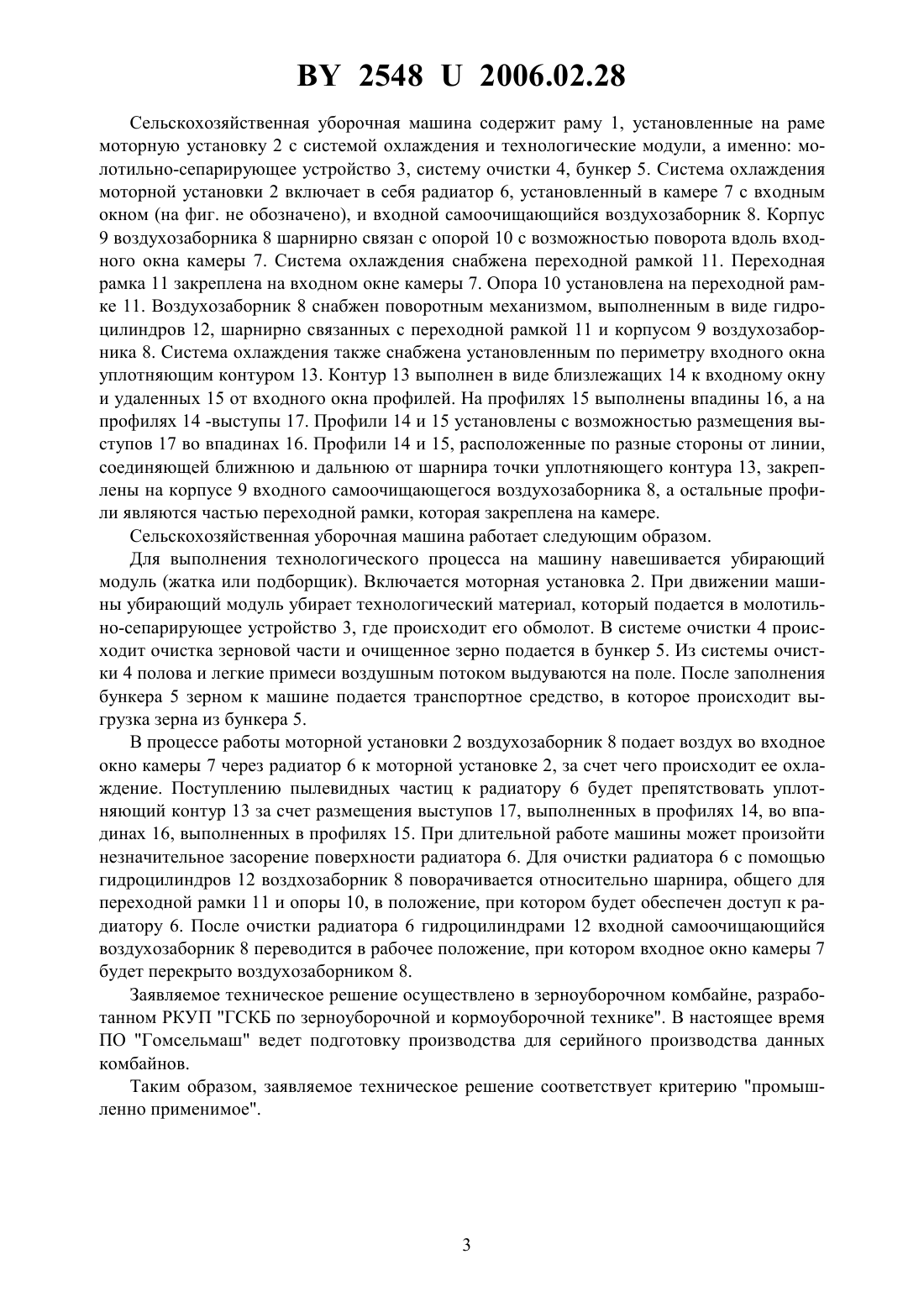

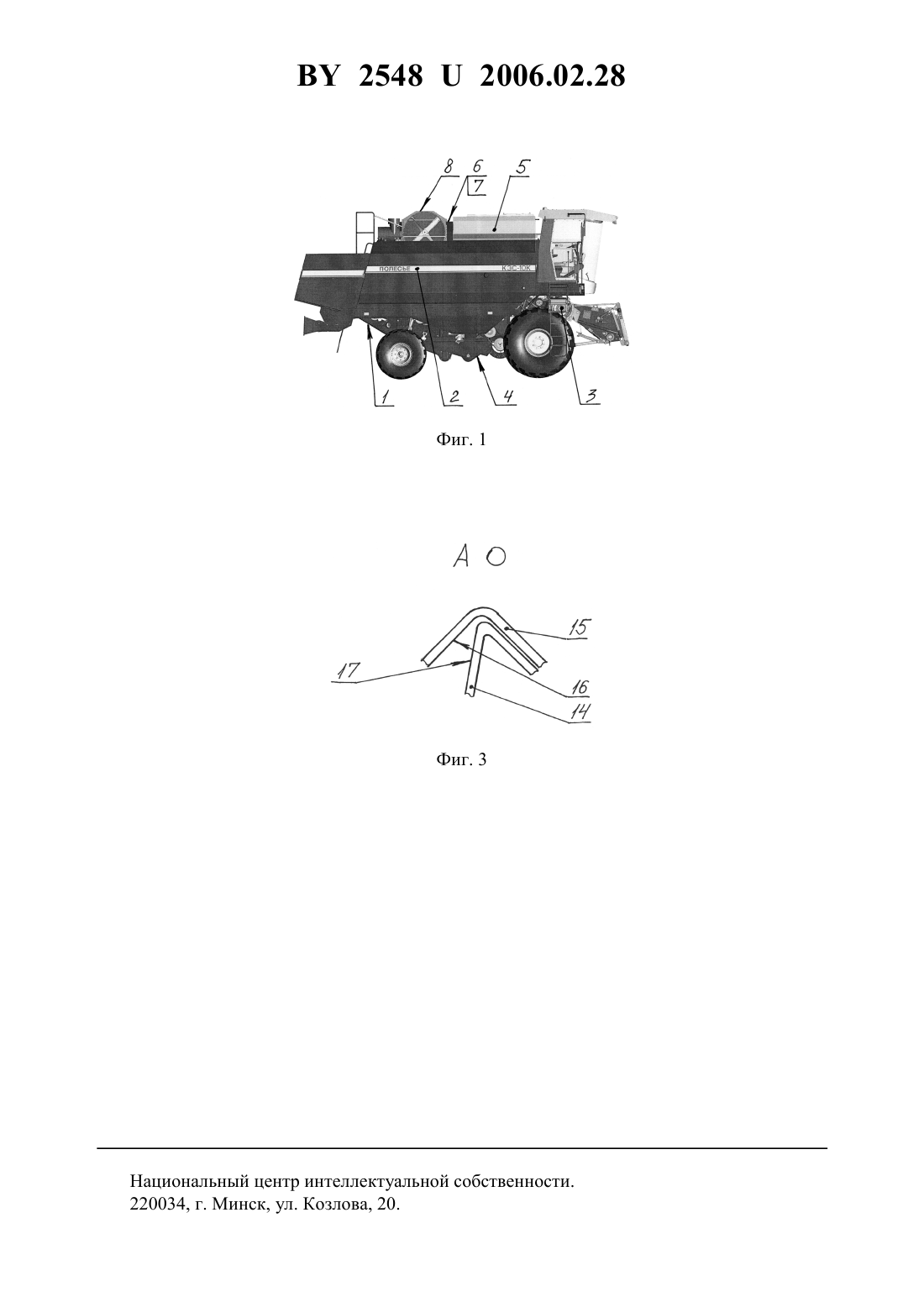

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Иоффе Марк Павлович Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Банадыков Владимир Григорьевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) Сельскохозяйственная уборочная машина, содержащая раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, установленный в камере с входным окном, входной самоочищающийся воздухозаборник, корпус которого шарнирно связан с опорой с возможностью поворота вдоль входного окна, и установленный по периметру входного окна уплотняющий контур, отличающаяся тем, что уплотняющий контур выполнен в виде близлежащих к входному окну и удаленных от входного окна профилей, на одних из которых выполнены впадины,а на вторых - выступы, при этом профили установлены с возможностью размещения выступов во впадинах, кроме этого, близлежащие и удаленные профили, расположенные по разные стороны от линии, соединяющей ближнюю и дальнюю от шарнира точки уплотняющего контура, закреплены на корпусе входного самоочищающегося воздухозаборника, а остальные профили закреплены на камере. 25482006.02.28 Полезная модель относится к сельскохозяйственному машиностроению, а именно к конструкции сельскохозяйственных уборочных машин. Известна сельскохозяйственная уборочная машина, содержащая раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, установленный в камере с входным окном и входной самоочищающийся воздухозаборник 1. В данной машине между воздухозаборником и входным окном камеры отсутствует уплотняющий контур, а для очистки радиатора предусмотрено дополнительное устройство, содержащее систему жалюзи. Недостатком данной машины является частое включение системы охлаждения в режим по очистке радиатора, что снижает эксплуатационные характеристики машины. Наиболее близким техническим решением к предложенному является сельскохозяйственная уборочная машина, содержащая раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, установленный в камере с входным окном, входной самоочищающийся воздухозаборник, корпус которого шарнирно связан с опорой с возможностью поворота вдоль входного окна, и установленный по периметру входного окна уплотняющий контур 2. В данной машине уплотняющий контур выполнен из эластичного материала, а опора установлена на технологическом модуле, а именно на бункере. В процессе работы машины за счет динамических нагрузок бункер может перемещаться относительно камеры, что может привести к истиранию уплотняющего контура. Данный фактор увеличивает количество пылевидных частиц, поступающих к радиатору, что в конечном итоге снижает эксплуатационные характеристики машины. Техническая задача, решаемая полезной моделью, - улучшение эксплуатационных характеристик машины за счет снижения количества пылевидных частиц, поступающих к радиатору. Поставленная задача достигается тем, что в сельскохозяйственной уборочной машине,содержащей раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, установленный в камере с входным окном, входной самоочищающийся воздухозабрник, корпус которого шарнирно связан с опорой с возможностью поворота вдоль входного окна, и установленный по периметру входного окна уплотняющий контур, последний выполнен в виде близлежащих к входному окну и удаленных от входного окна профилей, на одних из которых выполнены впадины, а на вторых - выступы, при этом профили установлены с возможностью размещения выступов во впадинах, кроме этого, близлежащие и удаленные профили, расположенные по разные стороны от линии, соединяющей ближнюю и дальнюю от шарнира точки уплотняющего контура, закреплены на корпусе входного самоочищающегося воздухозаборника, а остальные профили закреплены на камере. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что выполнение уплотняющего контура системы охлаждение в виде близлежащих к входному окну камеры радиатора и удаленных от входного окна профилей, на одних из которых выполнены впадины, а на вторых - выступы, улучшает эксплуатационные характеристики сельскохозяйственной уборочной машины, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид сельскохозяйственной уборочной машины фиг. 2 - общий вид входного самоочищающегося воздухозаборника фиг. 3 - вид А на фиг. 2. 2 25482006.02.28 Сельскохозяйственная уборочная машина содержит раму 1, установленные на раме моторную установку 2 с системой охлаждения и технологические модули, а именно молотильно-сепарирующее устройство 3, систему очистки 4, бункер 5. Система охлаждения моторной установки 2 включает в себя радиатор 6, установленный в камере 7 с входным окном (на фиг. не обозначено), и входной самоочищающийся воздухозаборник 8. Корпус 9 воздухозаборника 8 шарнирно связан с опорой 10 с возможностью поворота вдоль входного окна камеры 7. Система охлаждения снабжена переходной рамкой 11. Переходная рамка 11 закреплена на входном окне камеры 7. Опора 10 установлена на переходной рамке 11. Воздухозаборник 8 снабжен поворотным механизмом, выполненным в виде гидроцилиндров 12, шарнирно связанных с переходной рамкой 11 и корпусом 9 воздухозаборника 8. Система охлаждения также снабжена установленным по периметру входного окна уплотняющим контуром 13. Контур 13 выполнен в виде близлежащих 14 к входному окну и удаленных 15 от входного окна профилей. На профилях 15 выполнены впадины 16, а на профилях 14 -выступы 17. Профили 14 и 15 установлены с возможностью размещения выступов 17 во впадинах 16. Профили 14 и 15, расположенные по разные стороны от линии,соединяющей ближнюю и дальнюю от шарнира точки уплотняющего контура 13, закреплены на корпусе 9 входного самоочищающегося воздухозаборника 8, а остальные профили являются частью переходной рамки, которая закреплена на камере. Сельскохозяйственная уборочная машина работает следующим образом. Для выполнения технологического процесса на машину навешивается убирающий модуль (жатка или подборщик). Включается моторная установка 2. При движении машины убирающий модуль убирает технологический материал, который подается в молотильно-сепарирующее устройство 3, где происходит его обмолот. В системе очистки 4 происходит очистка зерновой части и очищенное зерно подается в бункер 5. Из системы очистки 4 полова и легкие примеси воздушным потоком выдуваются на поле. После заполнения бункера 5 зерном к машине подается транспортное средство, в которое происходит выгрузка зерна из бункера 5. В процессе работы моторной установки 2 воздухозаборник 8 подает воздух во входное окно камеры 7 через радиатор 6 к моторной установке 2, за счет чего происходит ее охлаждение. Поступлению пылевидных частиц к радиатору 6 будет препятствовать уплотняющий контур 13 за счет размещения выступов 17, выполненных в профилях 14, во впадинах 16, выполненных в профилях 15. При длительной работе машины может произойти незначительное засорение поверхности радиатора 6. Для очистки радиатора 6 с помощью гидроцилиндров 12 воздхозаборник 8 поворачивается относительно шарнира, общего для переходной рамки 11 и опоры 10, в положение, при котором будет обеспечен доступ к радиатору 6. После очистки радиатора 6 гидроцилиндрами 12 входной самоочищающийся воздухозаборник 8 переводится в рабочее положение, при котором входное окно камеры 7 будет перекрыто воздухозаборником 8. Заявляемое техническое решение осуществлено в зерноуборочном комбайне, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время ПО Гомсельмаш ведет подготовку производства для серийного производства данных комбайнов. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
