Сельскохозяйственная уборочная машина

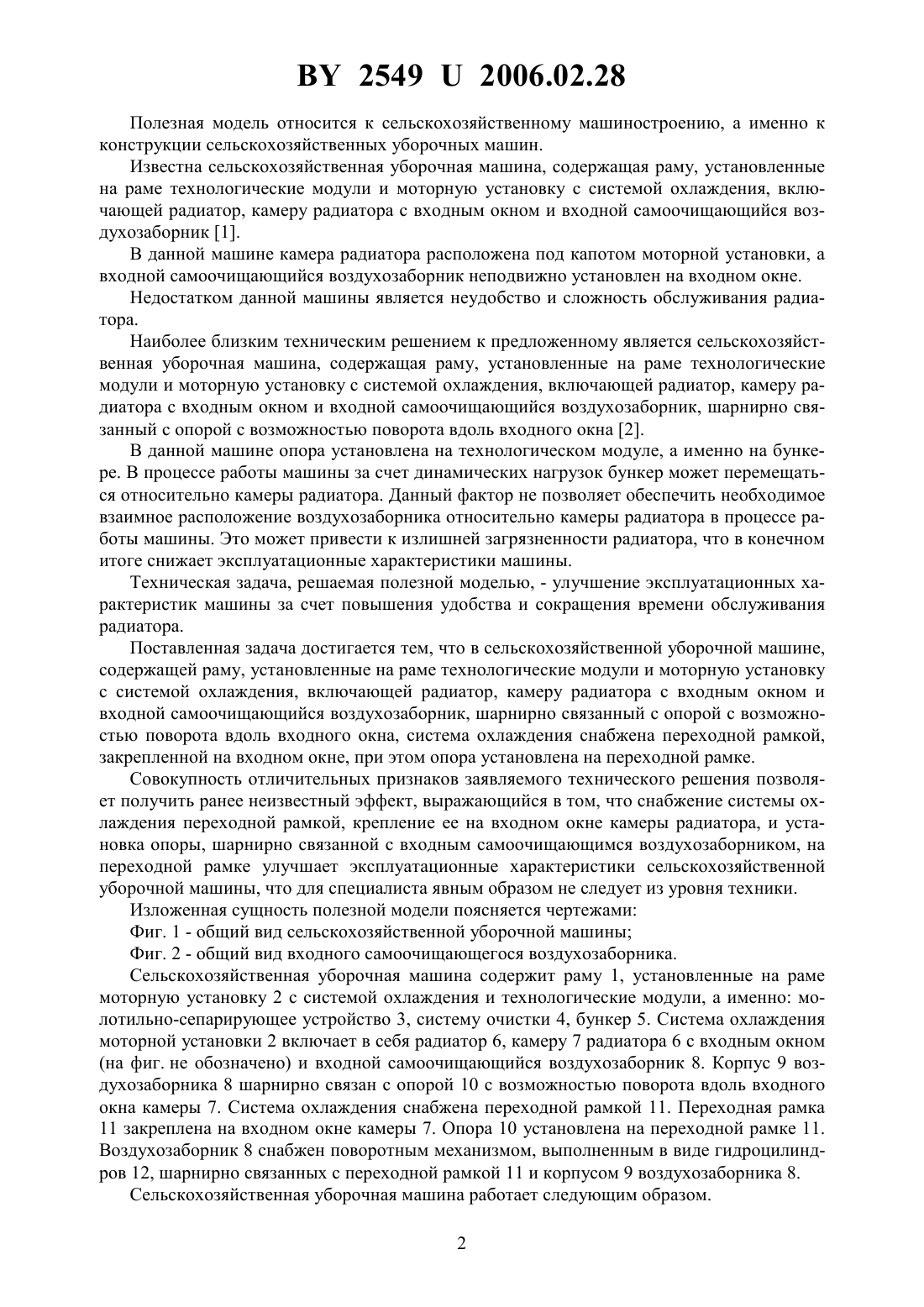

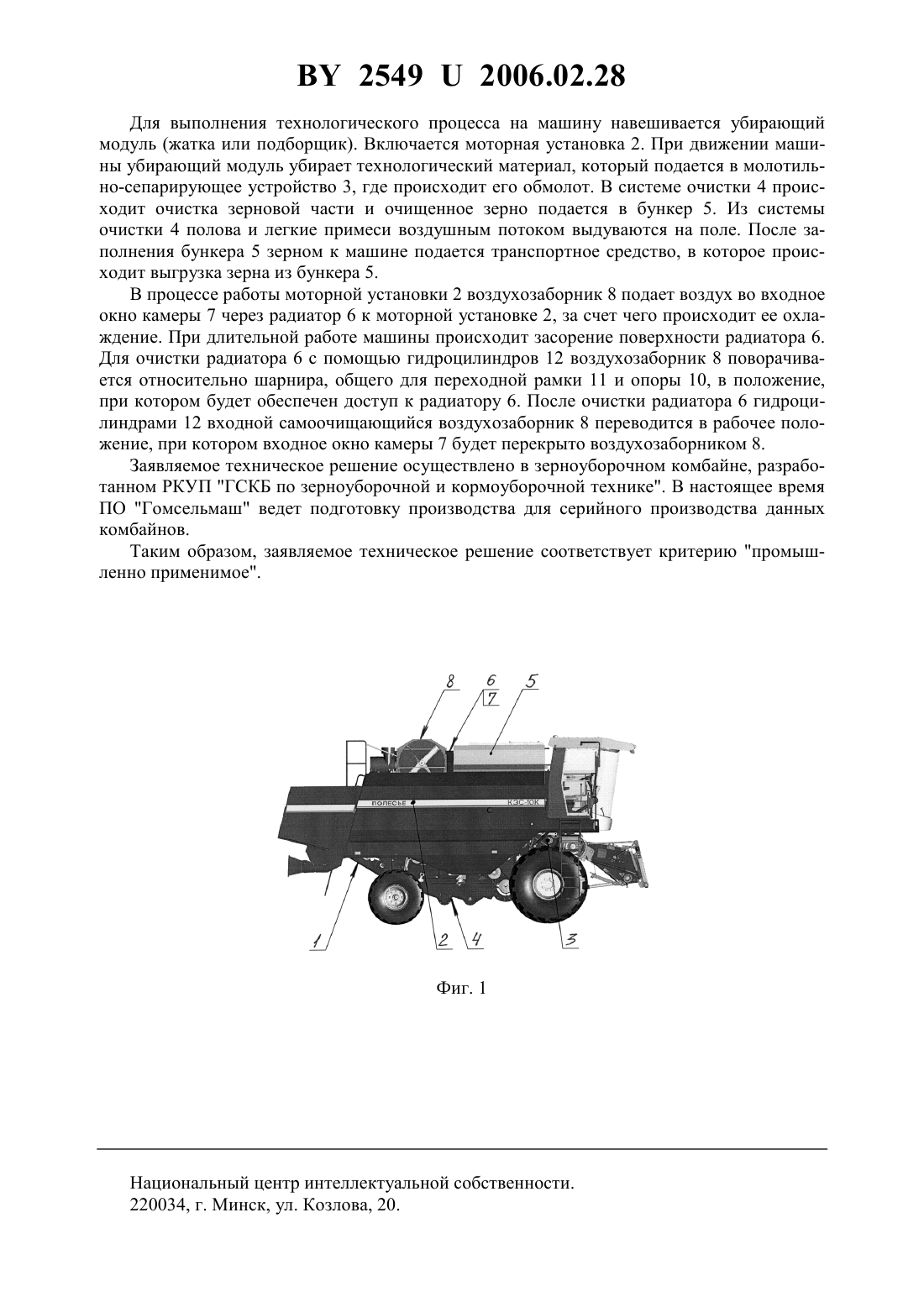

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Иоффе Марк Павлович Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Банадыков Владимир Григорьевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) Сельскохозяйственная уборочная машина, содержащая раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, камеру радиатора с входным окном и входной самоочищающийся воздухозаборник, шарнирно связанный с опорой с возможностью поворота вдоль входного окна, отличающаяся тем, что система охлаждения снабжена переходной рамкой, закрепленной на входном окне, при этом опора установлена на переходной рамке.(56) 1. Патент Республики Беларусь 6002, МПК 01 41/12, 30.03.2004. 2. Проспект фирмы 580,570, 2004 г., с. 24. 25492006.02.28 Полезная модель относится к сельскохозяйственному машиностроению, а именно к конструкции сельскохозяйственных уборочных машин. Известна сельскохозяйственная уборочная машина, содержащая раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, камеру радиатора с входным окном и входной самоочищающийся воздухозаборник 1. В данной машине камера радиатора расположена под капотом моторной установки, а входной самоочищающийся воздухозаборник неподвижно установлен на входном окне. Недостатком данной машины является неудобство и сложность обслуживания радиатора. Наиболее близким техническим решением к предложенному является сельскохозяйственная уборочная машина, содержащая раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, камеру радиатора с входным окном и входной самоочищающийся воздухозаборник, шарнирно связанный с опорой с возможностью поворота вдоль входного окна 2. В данной машине опора установлена на технологическом модуле, а именно на бункере. В процессе работы машины за счет динамических нагрузок бункер может перемещаться относительно камеры радиатора. Данный фактор не позволяет обеспечить необходимое взаимное расположение воздухозаборника относительно камеры радиатора в процессе работы машины. Это может привести к излишней загрязненности радиатора, что в конечном итоге снижает эксплуатационные характеристики машины. Техническая задача, решаемая полезной моделью, - улучшение эксплуатационных характеристик машины за счет повышения удобства и сокращения времени обслуживания радиатора. Поставленная задача достигается тем, что в сельскохозяйственной уборочной машине,содержащей раму, установленные на раме технологические модули и моторную установку с системой охлаждения, включающей радиатор, камеру радиатора с входным окном и входной самоочищающийся воздухозаборник, шарнирно связанный с опорой с возможностью поворота вдоль входного окна, система охлаждения снабжена переходной рамкой,закрепленной на входном окне, при этом опора установлена на переходной рамке. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение системы охлаждения переходной рамкой, крепление ее на входном окне камеры радиатора, и установка опоры, шарнирно связанной с входным самоочищающимся воздухозаборником, на переходной рамке улучшает эксплуатационные характеристики сельскохозяйственной уборочной машины, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами Фиг. 1 - общий вид сельскохозяйственной уборочной машины Фиг. 2 - общий вид входного самоочищающегося воздухозаборника. Сельскохозяйственная уборочная машина содержит раму 1, установленные на раме моторную установку 2 с системой охлаждения и технологические модули, а именно молотильно-сепарирующее устройство 3, систему очистки 4, бункер 5. Система охлаждения моторной установки 2 включает в себя радиатор 6, камеру 7 радиатора 6 с входным окном(на фиг. не обозначено) и входной самоочищающийся воздухозаборник 8. Корпус 9 воздухозаборника 8 шарнирно связан с опорой 10 с возможностью поворота вдоль входного окна камеры 7. Система охлаждения снабжена переходной рамкой 11. Переходная рамка 11 закреплена на входном окне камеры 7. Опора 10 установлена на переходной рамке 11. Воздухозаборник 8 снабжен поворотным механизмом, выполненным в виде гидроцилиндров 12, шарнирно связанных с переходной рамкой 11 и корпусом 9 воздухозаборника 8. Сельскохозяйственная уборочная машина работает следующим образом. 2 25492006.02.28 Для выполнения технологического процесса на машину навешивается убирающий модуль (жатка или подборщик). Включается моторная установка 2. При движении машины убирающий модуль убирает технологический материал, который подается в молотильно-сепарирующее устройство 3, где происходит его обмолот. В системе очистки 4 происходит очистка зерновой части и очищенное зерно подается в бункер 5. Из системы очистки 4 полова и легкие примеси воздушным потоком выдуваются на поле. После заполнения бункера 5 зерном к машине подается транспортное средство, в которое происходит выгрузка зерна из бункера 5. В процессе работы моторной установки 2 воздухозаборник 8 подает воздух во входное окно камеры 7 через радиатор 6 к моторной установке 2, за счет чего происходит ее охлаждение. При длительной работе машины происходит засорение поверхности радиатора 6. Для очистки радиатора 6 с помощью гидроцилиндров 12 воздухозаборник 8 поворачивается относительно шарнира, общего для переходной рамки 11 и опоры 10, в положение,при котором будет обеспечен доступ к радиатору 6. После очистки радиатора 6 гидроцилиндрами 12 входной самоочищающийся воздухозаборник 8 переводится в рабочее положение, при котором входное окно камеры 7 будет перекрыто воздухозаборником 8. Заявляемое техническое решение осуществлено в зерноуборочном комбайне, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время ПО Гомсельмаш ведет подготовку производства для серийного производства данных комбайнов. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
