Сельскохозяйственная уборочная машина

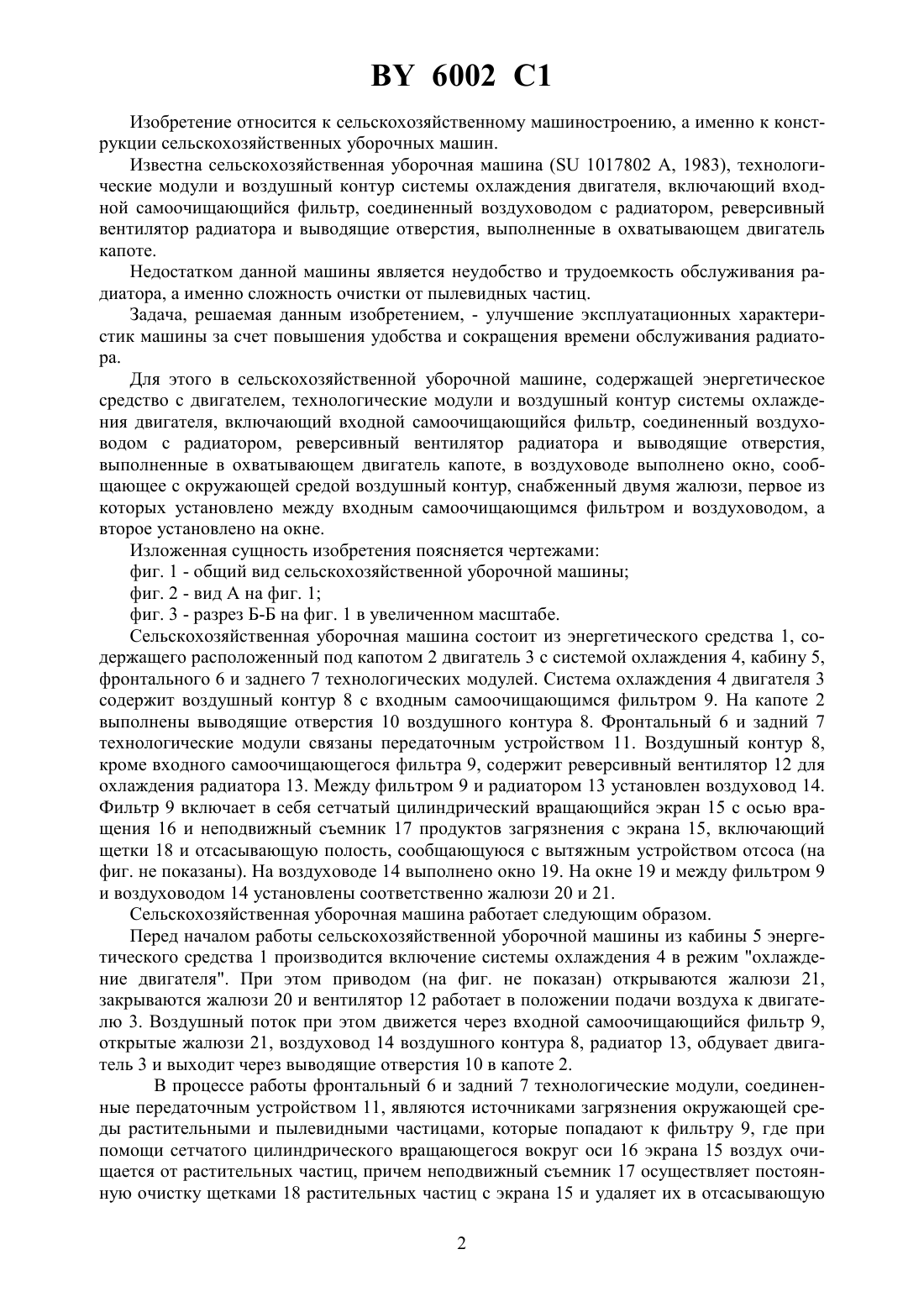

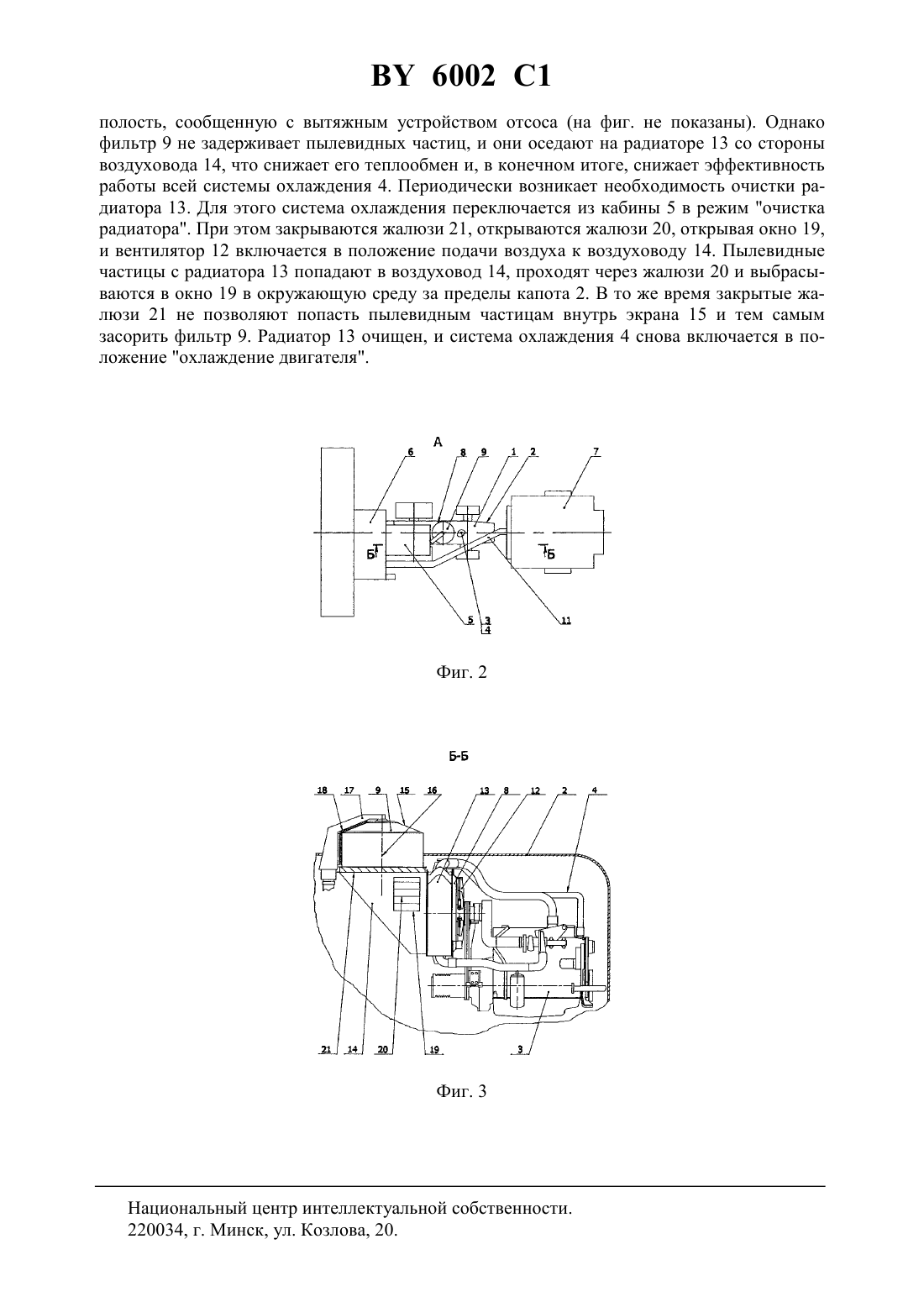

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дюжев Андрей Анисимович Кричевцов Виктор Николаевич Малофей Николай Иванович Шевко Василий Васильевич Субко Алейза Эдмундович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Сельскохозяйственная уборочная машина, содержащая энергетическое средство с двигателем, технологические модули и воздушный контур системы охлаждения двигателя,включающий входной самоочищающийся фильтр, соединенный воздуховодом с радиатором, реверсивный вентилятор радиатора и выводящие отверстия, выполненные в охватывающем двигатель капоте, отличающаяся тем, что в воздуховоде выполнено окно, сообщающее с окружающей средой воздушный контур, снабженный двумя жалюзи, первое из которых установлено между входным самоочищающимся фильтром и воздуховодом, а второе установлено на окне. 6002 1 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции сельскохозяйственных уборочных машин. Известна сельскохозяйственная уборочная машина ( 1017802 А, 1983), технологические модули и воздушный контур системы охлаждения двигателя, включающий входной самоочищающийся фильтр, соединенный воздуховодом с радиатором, реверсивный вентилятор радиатора и выводящие отверстия, выполненные в охватывающем двигатель капоте. Недостатком данной машины является неудобство и трудоемкость обслуживания радиатора, а именно сложность очистки от пылевидных частиц. Задача, решаемая данным изобретением, - улучшение эксплуатационных характеристик машины за счет повышения удобства и сокращения времени обслуживания радиатора. Для этого в сельскохозяйственной уборочной машине, содержащей энергетическое средство с двигателем, технологические модули и воздушный контур системы охлаждения двигателя, включающий входной самоочищающийся фильтр, соединенный воздуховодом с радиатором, реверсивный вентилятор радиатора и выводящие отверстия,выполненные в охватывающем двигатель капоте, в воздуховоде выполнено окно, сообщающее с окружающей средой воздушный контур, снабженный двумя жалюзи, первое из которых установлено между входным самоочищающимся фильтром и воздуховодом, а второе установлено на окне. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид сельскохозяйственной уборочной машины фиг. 2 - вид А на фиг. 1 фиг. 3 - разрез Б-Б на фиг. 1 в увеличенном масштабе. Сельскохозяйственная уборочная машина состоит из энергетического средства 1, содержащего расположенный под капотом 2 двигатель 3 с системой охлаждения 4, кабину 5,фронтального 6 и заднего 7 технологических модулей. Система охлаждения 4 двигателя 3 содержит воздушный контур 8 с входным самоочищающимся фильтром 9. На капоте 2 выполнены выводящие отверстия 10 воздушного контура 8. Фронтальный 6 и задний 7 технологические модули связаны передаточным устройством 11. Воздушный контур 8,кроме входного самоочищающегося фильтра 9, содержит реверсивный вентилятор 12 для охлаждения радиатора 13. Между фильтром 9 и радиатором 13 установлен воздуховод 14. Фильтр 9 включает в себя сетчатый цилиндрический вращающийся экран 15 с осью вращения 16 и неподвижный съемник 17 продуктов загрязнения с экрана 15, включающий щетки 18 и отсасывающую полость, сообщающуюся с вытяжным устройством отсоса (на фиг. не показаны). На воздуховоде 14 выполнено окно 19. На окне 19 и между фильтром 9 и воздуховодом 14 установлены соответственно жалюзи 20 и 21. Сельскохозяйственная уборочная машина работает следующим образом. Перед началом работы сельскохозяйственной уборочной машины из кабины 5 энергетического средства 1 производится включение системы охлаждения 4 в режим охлаждение двигателя. При этом приводом (на фиг. не показан) открываются жалюзи 21,закрываются жалюзи 20 и вентилятор 12 работает в положении подачи воздуха к двигателю 3. Воздушный поток при этом движется через входной самоочищающийся фильтр 9,открытые жалюзи 21, воздуховод 14 воздушного контура 8, радиатор 13, обдувает двигатель 3 и выходит через выводящие отверстия 10 в капоте 2. В процессе работы фронтальный 6 и задний 7 технологические модули, соединенные передаточным устройством 11, являются источниками загрязнения окружающей среды растительными и пылевидными частицами, которые попадают к фильтру 9, где при помощи сетчатого цилиндрического вращающегося вокруг оси 16 экрана 15 воздух очищается от растительных частиц, причем неподвижный съемник 17 осуществляет постоянную очистку щетками 18 растительных частиц с экрана 15 и удаляет их в отсасывающую 2 6002 1 полость, сообщенную с вытяжным устройством отсоса (на фиг. не показаны). Однако фильтр 9 не задерживает пылевидных частиц, и они оседают на радиаторе 13 со стороны воздуховода 14, что снижает его теплообмен и, в конечном итоге, снижает эффективность работы всей системы охлаждения 4. Периодически возникает необходимость очистки радиатора 13. Для этого система охлаждения переключается из кабины 5 в режим очистка радиатора. При этом закрываются жалюзи 21, открываются жалюзи 20, открывая окно 19,и вентилятор 12 включается в положение подачи воздуха к воздуховоду 14. Пылевидные частицы с радиатора 13 попадают в воздуховод 14, проходят через жалюзи 20 и выбрасываются в окно 19 в окружающую среду за пределы капота 2. В то же время закрытые жалюзи 21 не позволяют попасть пылевидным частицам внутрь экрана 15 и тем самым засорить фильтр 9. Радиатор 13 очищен, и система охлаждения 4 снова включается в положение охлаждение двигателя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
