Смеситель-раздатчик кормов

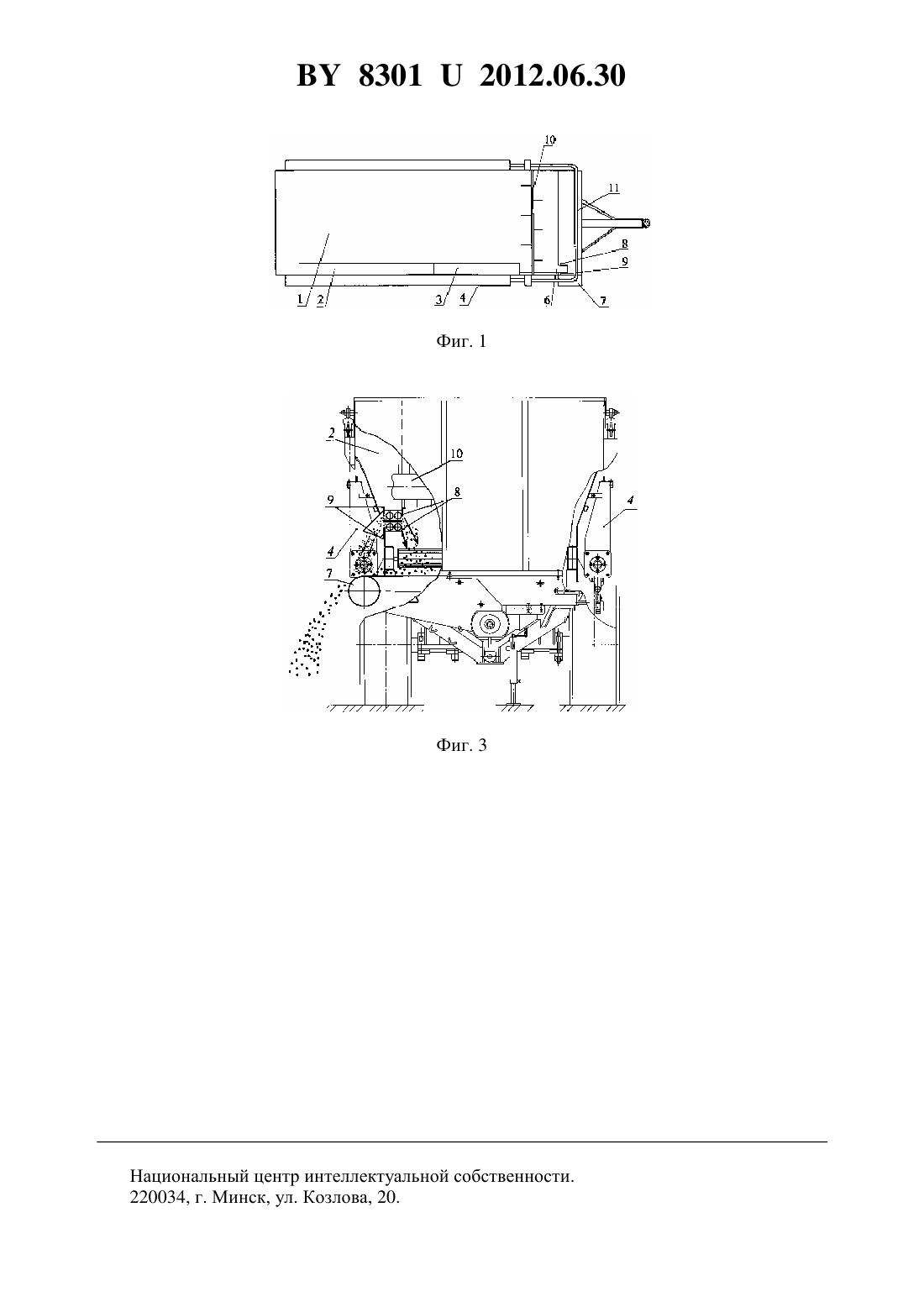

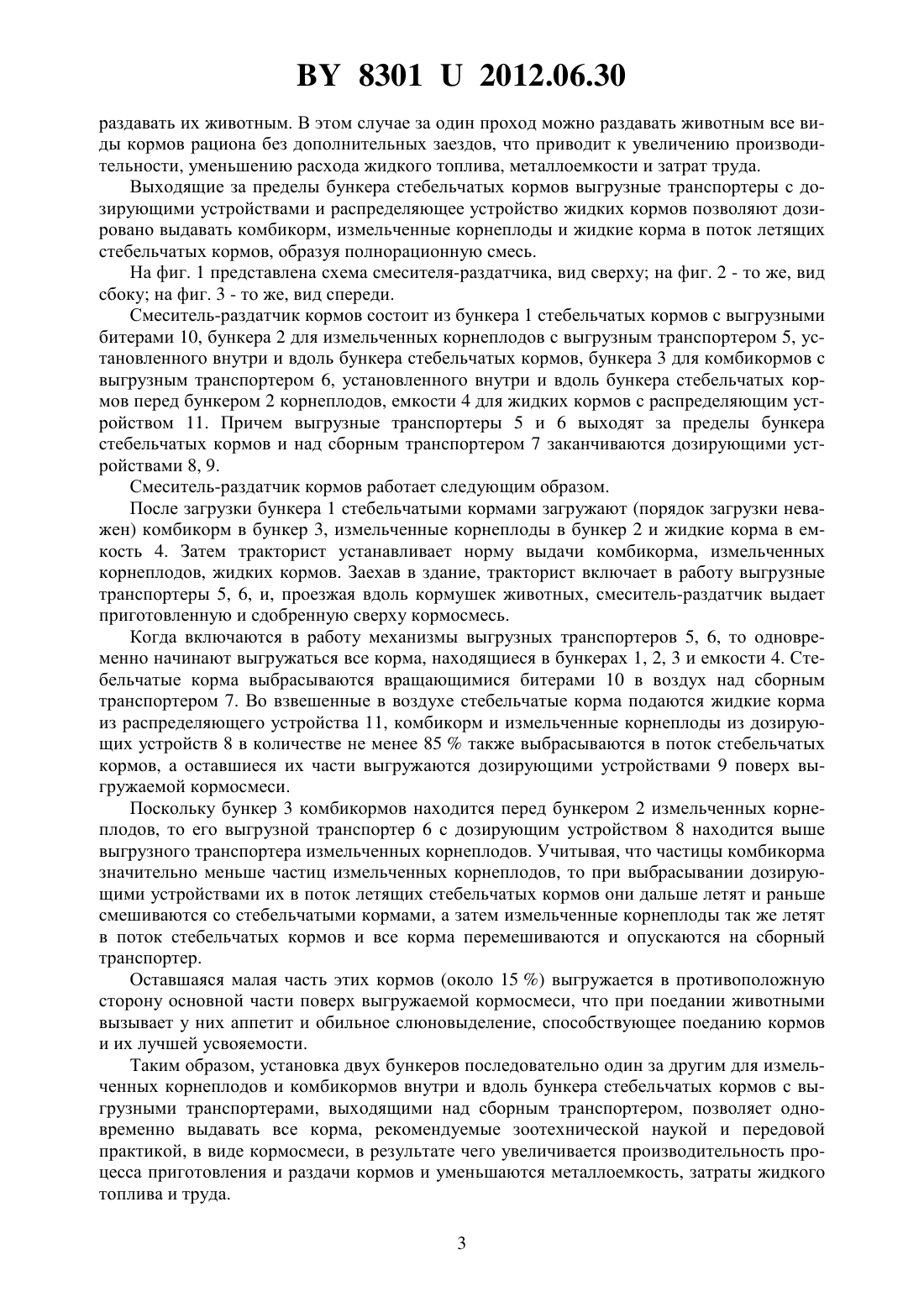

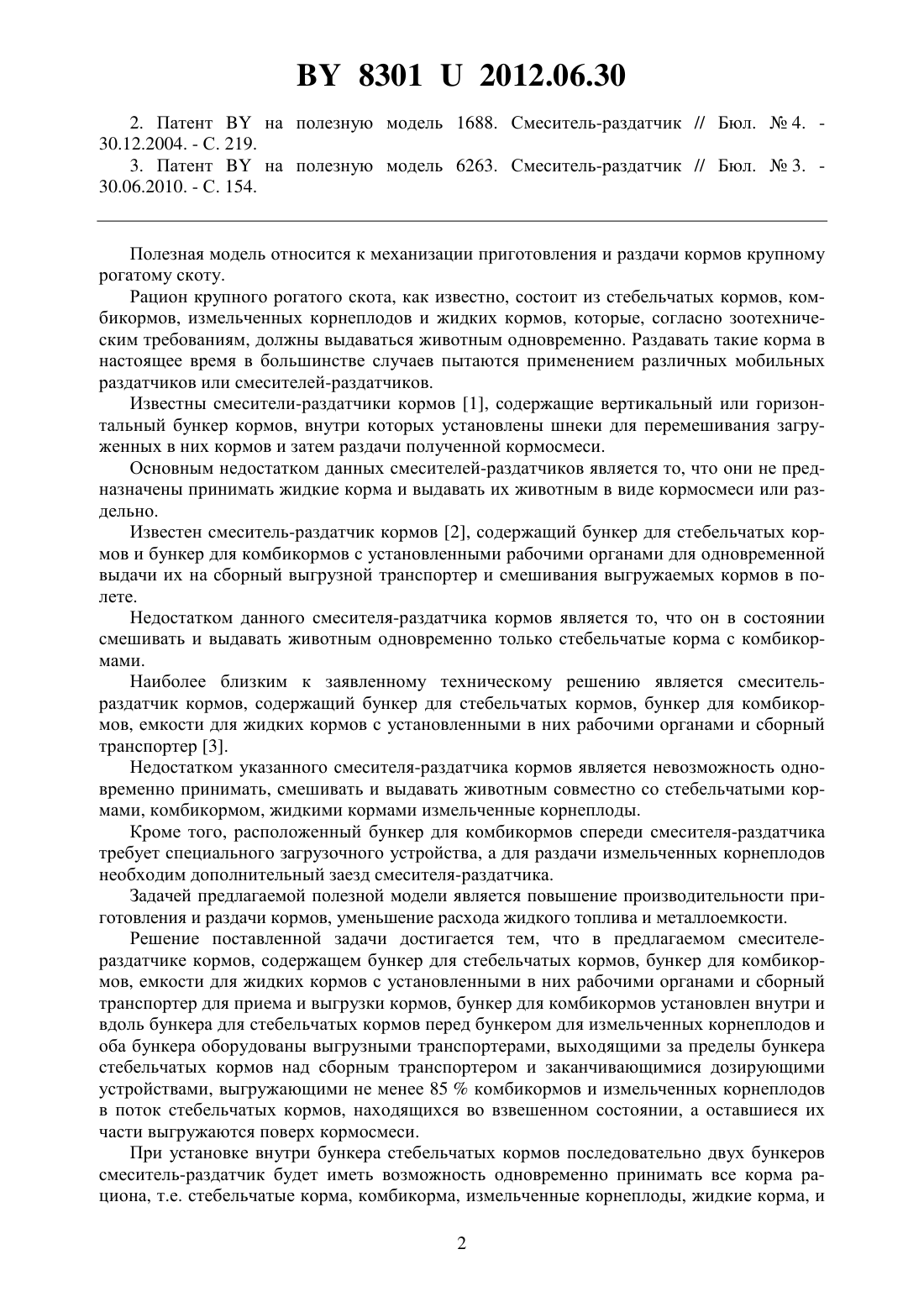

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Передня Владимир Иванович Минько Леонид Францевич Хруцкий Владимир Иванович Тарасевич Андрей Михайлович Романович Анастасия Андреевна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Смеситель-раздатчик кормов, содержащий бункер для стебельчатых кормов, бункер для комбикормов, емкости для жидких кормов с установленными в них рабочими органами и сборный транспортер для приема и выгрузки кормов, отличающийся тем, что бункер для комбикормов установлен внутри и вдоль бункера для стебельчатых кормов перед бункером для измельченных корнеплодов и оба бункера оборудованы выгрузными транспортерами, выходящими за пределы бункера стебельчатых кормов над сборным транспортером и заканчивающимися дозирующими устройствами. 2. Смеситель-раздатчик кормов по п. 1, отличающийся тем, что дозирующие устройства выполнены с возможностью выгрузки не менее 85 комбикормов и измельченных корнеплодов в поток стебельчатых кормов, находящихся во взвешенном состоянии, и с возможностью выгрузки оставшейся их части поверх кормосмеси.(56) 1. Роботизированные системы в сельскохозяйственном производстве Научный аналитический обзор. - Москва, 2009. - С. 135. 83012012.06.30 2. Патентна полезную модель 1688. Смеситель-раздатчик // Бюл.4. 30.12.2004. - С. 219. 3. Патентна полезную модель 6263. Смеситель-раздатчик // Бюл.3. 30.06.2010. - С. 154. Полезная модель относится к механизации приготовления и раздачи кормов крупному рогатому скоту. Рацион крупного рогатого скота, как известно, состоит из стебельчатых кормов, комбикормов, измельченных корнеплодов и жидких кормов, которые, согласно зоотехническим требованиям, должны выдаваться животным одновременно. Раздавать такие корма в настоящее время в большинстве случаев пытаются применением различных мобильных раздатчиков или смесителей-раздатчиков. Известны смесители-раздатчики кормов 1, содержащие вертикальный или горизонтальный бункер кормов, внутри которых установлены шнеки для перемешивания загруженных в них кормов и затем раздачи полученной кормосмеси. Основным недостатком данных смесителей-раздатчиков является то, что они не предназначены принимать жидкие корма и выдавать их животным в виде кормосмеси или раздельно. Известен смеситель-раздатчик кормов 2, содержащий бункер для стебельчатых кормов и бункер для комбикормов с установленными рабочими органами для одновременной выдачи их на сборный выгрузной транспортер и смешивания выгружаемых кормов в полете. Недостатком данного смесителя-раздатчика кормов является то, что он в состоянии смешивать и выдавать животным одновременно только стебельчатые корма с комбикормами. Наиболее близким к заявленному техническому решению является смесительраздатчик кормов, содержащий бункер для стебельчатых кормов, бункер для комбикормов, емкости для жидких кормов с установленными в них рабочими органами и сборный транспортер 3. Недостатком указанного смесителя-раздатчика кормов является невозможность одновременно принимать, смешивать и выдавать животным совместно со стебельчатыми кормами, комбикормом, жидкими кормами измельченные корнеплоды. Кроме того, расположенный бункер для комбикормов спереди смесителя-раздатчика требует специального загрузочного устройства, а для раздачи измельченных корнеплодов необходим дополнительный заезд смесителя-раздатчика. Задачей предлагаемой полезной модели является повышение производительности приготовления и раздачи кормов, уменьшение расхода жидкого топлива и металлоемкости. Решение поставленной задачи достигается тем, что в предлагаемом смесителераздатчике кормов, содержащем бункер для стебельчатых кормов, бункер для комбикормов, емкости для жидких кормов с установленными в них рабочими органами и сборный транспортер для приема и выгрузки кормов, бункер для комбикормов установлен внутри и вдоль бункера для стебельчатых кормов перед бункером для измельченных корнеплодов и оба бункера оборудованы выгрузными транспортерами, выходящими за пределы бункера стебельчатых кормов над сборным транспортером и заканчивающимися дозирующими устройствами, выгружающими не менее 85 комбикормов и измельченных корнеплодов в поток стебельчатых кормов, находящихся во взвешенном состоянии, а оставшиеся их части выгружаются поверх кормосмеси. При установке внутри бункера стебельчатых кормов последовательно двух бункеров смеситель-раздатчик будет иметь возможность одновременно принимать все корма рациона, т.е. стебельчатые корма, комбикорма, измельченные корнеплоды, жидкие корма, и 2 83012012.06.30 раздавать их животным. В этом случае за один проход можно раздавать животным все виды кормов рациона без дополнительных заездов, что приводит к увеличению производительности, уменьшению расхода жидкого топлива, металлоемкости и затрат труда. Выходящие за пределы бункера стебельчатых кормов выгрузные транспортеры с дозирующими устройствами и распределяющее устройство жидких кормов позволяют дозировано выдавать комбикорм, измельченные корнеплоды и жидкие корма в поток летящих стебельчатых кормов, образуя полнорационную смесь. На фиг. 1 представлена схема смесителя-раздатчика, вид сверху на фиг. 2 - то же, вид сбоку на фиг. 3 - то же, вид спереди. Смеситель-раздатчик кормов состоит из бункера 1 стебельчатых кормов с выгрузными битерами 10, бункера 2 для измельченных корнеплодов с выгрузным транспортером 5, установленного внутри и вдоль бункера стебельчатых кормов, бункера 3 для комбикормов с выгрузным транспортером 6, установленного внутри и вдоль бункера стебельчатых кормов перед бункером 2 корнеплодов, емкости 4 для жидких кормов с распределяющим устройством 11. Причем выгрузные транспортеры 5 и 6 выходят за пределы бункера стебельчатых кормов и над сборным транспортером 7 заканчиваются дозирующими устройствами 8, 9. Смеситель-раздатчик кормов работает следующим образом. После загрузки бункера 1 стебельчатыми кормами загружают (порядок загрузки неважен) комбикорм в бункер 3, измельченные корнеплоды в бункер 2 и жидкие корма в емкость 4. Затем тракторист устанавливает норму выдачи комбикорма, измельченных корнеплодов, жидких кормов. Заехав в здание, тракторист включает в работу выгрузные транспортеры 5, 6, и, проезжая вдоль кормушек животных, смеситель-раздатчик выдает приготовленную и сдобренную сверху кормосмесь. Когда включаются в работу механизмы выгрузных транспортеров 5, 6, то одновременно начинают выгружаться все корма, находящиеся в бункерах 1, 2, 3 и емкости 4. Стебельчатые корма выбрасываются вращающимися битерами 10 в воздух над сборным транспортером 7. Во взвешенные в воздухе стебельчатые корма подаются жидкие корма из распределяющего устройства 11, комбикорм и измельченные корнеплоды из дозирующих устройств 8 в количестве не менее 85 также выбрасываются в поток стебельчатых кормов, а оставшиеся их части выгружаются дозирующими устройствами 9 поверх выгружаемой кормосмеси. Поскольку бункер 3 комбикормов находится перед бункером 2 измельченных корнеплодов, то его выгрузной транспортер 6 с дозирующим устройством 8 находится выше выгрузного транспортера измельченных корнеплодов. Учитывая, что частицы комбикорма значительно меньше частиц измельченных корнеплодов, то при выбрасывании дозирующими устройствами их в поток летящих стебельчатых кормов они дальше летят и раньше смешиваются со стебельчатыми кормами, а затем измельченные корнеплоды так же летят в поток стебельчатых кормов и все корма перемешиваются и опускаются на сборный транспортер. Оставшаяся малая часть этих кормов (около 15 ) выгружается в противоположную сторону основной части поверх выгружаемой кормосмеси, что при поедании животными вызывает у них аппетит и обильное слюновыделение, способствующее поеданию кормов и их лучшей усвояемости. Таким образом, установка двух бункеров последовательно один за другим для измельченных корнеплодов и комбикормов внутри и вдоль бункера стебельчатых кормов с выгрузными транспортерами, выходящими над сборным транспортером, позволяет одновременно выдавать все корма, рекомендуемые зоотехнической наукой и передовой практикой, в виде кормосмеси, в результате чего увеличивается производительность процесса приготовления и раздачи кормов и уменьшаются металлоемкость, затраты жидкого топлива и труда. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
