Система для обработки бумажного полотна

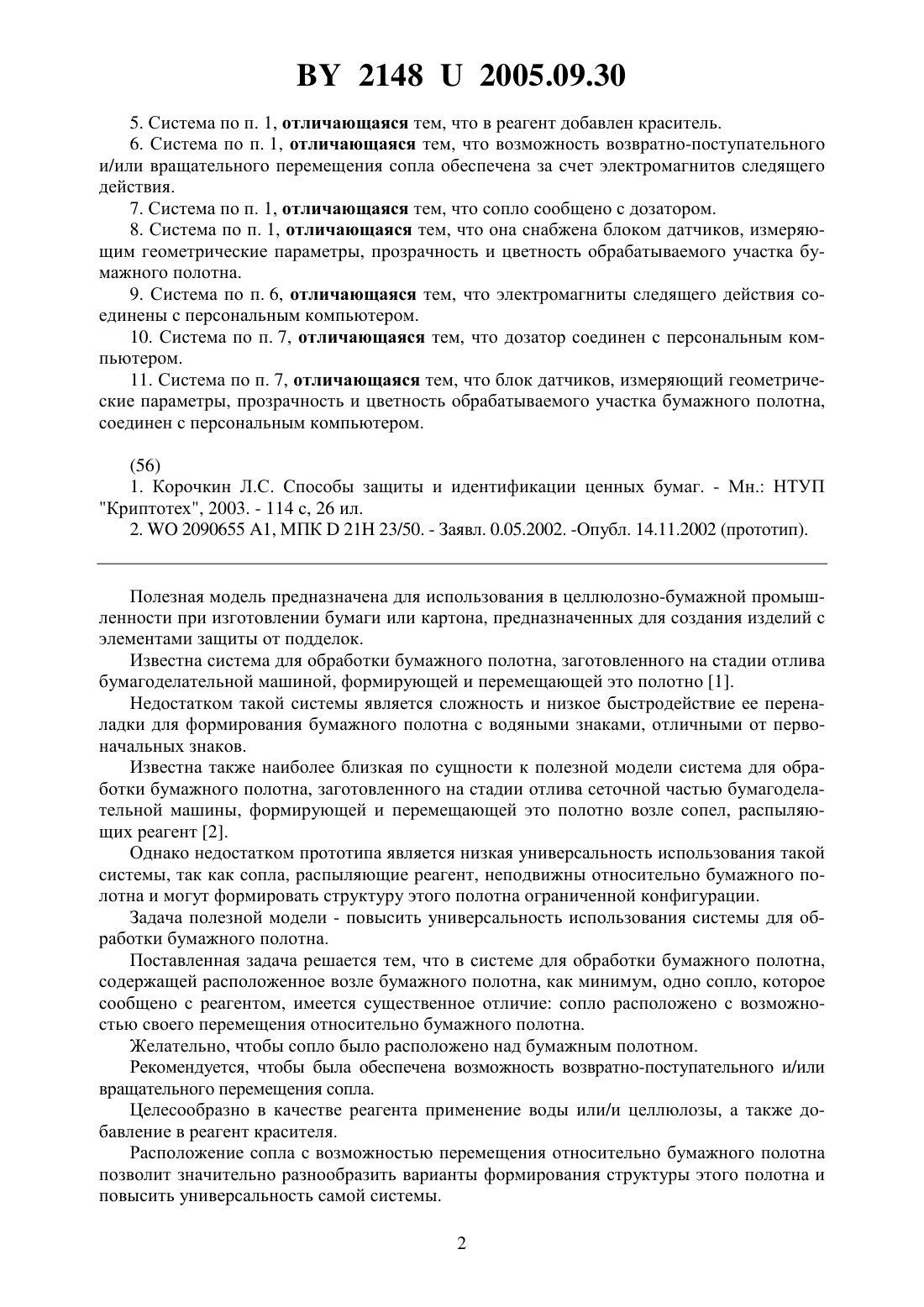

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ДЛЯ ОБРАБОТКИ БУМАЖНОГО ПОЛОТНА(71) Заявитель Республиканское научнотехническое унитарное предприятие Криптотех департамента государственных знаков Министерства финансов Республики Беларусь(72) Авторы Корочкин Леон Сергеевич Шлык Елена Георгиевна Беляков Владимир Николаевич Темрук Владимир Игнатьевич(73) Патентообладатель Республиканское научно-техническое унитарное предприятие Криптотех департамента государственных знаков Министерства финансов Республики Беларусь(57) 1. Система для обработки бумажного полотна, содержащая расположенное возле бумажного полотна, как минимум, одно сопло, которое сообщено с реагентом, отличающаяся тем, что сопло расположено с возможностью своего перемещения относительно бумажного полотна. 2. Система по п. 1, отличающаяся тем, что сопло расположено над бумажным полотном. 3. Система по п. 1, отличающаяся тем, что обеспечена возможность возвратнопоступательного и/или вращательного перемещения сопла. 4. Система по п. 1, отличающаяся тем, что в качестве реагента применена вода или/и целлюлоза. 21482005.09.30 5. Система по п. 1, отличающаяся тем, что в реагент добавлен краситель. 6. Система по п. 1, отличающаяся тем, что возможность возвратно-поступательного и/или вращательного перемещения сопла обеспечена за счет электромагнитов следящего действия. 7. Система по п. 1, отличающаяся тем, что сопло сообщено с дозатором. 8. Система по п. 1, отличающаяся тем, что она снабжена блоком датчиков, измеряющим геометрические параметры, прозрачность и цветность обрабатываемого участка бумажного полотна. 9. Система по п. 6, отличающаяся тем, что электромагниты следящего действия соединены с персональным компьютером. 10. Система по п. 7, отличающаяся тем, что дозатор соединен с персональным компьютером. 11. Система по п. 7, отличающаяся тем, что блок датчиков, измеряющий геометрические параметры, прозрачность и цветность обрабатываемого участка бумажного полотна,соединен с персональным компьютером.(56) 1. Корочкин Л.С. Способы защиты и идентификации ценных бумаг. - Мн. НТУП Криптотех, 2003. - 114 с, 26 ил. 2.2090655 1, МПК 21 23/50. - Заявл. 0.05.2002. -Опубл. 14.11.2002 (прототип). Полезная модель предназначена для использования в целлюлозно-бумажной промышленности при изготовлении бумаги или картона, предназначенных для создания изделий с элементами защиты от подделок. Известна система для обработки бумажного полотна, заготовленного на стадии отлива бумагоделательной машиной, формирующей и перемещающей это полотно 1. Недостатком такой системы является сложность и низкое быстродействие ее переналадки для формирования бумажного полотна с водяными знаками, отличными от первоначальных знаков. Известна также наиболее близкая по сущности к полезной модели система для обработки бумажного полотна, заготовленного на стадии отлива сеточной частью бумагоделательной машины, формирующей и перемещающей это полотно возле сопел, распыляющих реагент 2. Однако недостатком прототипа является низкая универсальность использования такой системы, так как сопла, распыляющие реагент, неподвижны относительно бумажного полотна и могут формировать структуру этого полотна ограниченной конфигурации. Задача полезной модели - повысить универсальность использования системы для обработки бумажного полотна. Поставленная задача решается тем, что в системе для обработки бумажного полотна,содержащей расположенное возле бумажного полотна, как минимум, одно сопло, которое сообщено с реагентом, имеется существенное отличие сопло расположено с возможностью своего перемещения относительно бумажного полотна. Желательно, чтобы сопло было расположено над бумажным полотном. Рекомендуется, чтобы была обеспечена возможность возвратно-поступательного и/или вращательного перемещения сопла. Целесообразно в качестве реагента применение воды или/и целлюлозы, а также добавление в реагент красителя. Расположение сопла с возможностью перемещения относительно бумажного полотна позволит значительно разнообразить варианты формирования структуры этого полотна и повысить универсальность самой системы. 2 21482005.09.30 В конечном итоге создается возможность повышения степени защищенности от подделок изделий, изготавливаемых на основе сформированного таким образом бумажного полотна. Приведенные выше варианты выполнения системы для обработки бумажного полотна еще более повышают ее универсальность. Сущность полезной модели поясняется принципиальной схемой системы для обработки бумажного полотна. Система для обработки бумажного полотна 1, заготовленного на стадии отлива бумагоделательной машиной 2, содержит сопло 3, через которое подается реагент 4. В качестве реагента могут использоваться вода и целлюлоза. Они подаются в сопло 3 через дозатор 5 как по отдельности, так и совместно в различных пропорциях, в том числе, с добавлением красителей. Сопло 3 закреплено, например, с помощью шарнира 6, над влажным целлюлозным полотном 1 с возможностью перемещения в различных направлениях (вверх-вниз,направо - налево, вокруг своей оси, вокруг точки закрепления и комбинированно, как показано стрелками на принципиальной схеме). Управление соплом 3 осуществляется, например, с помощью электромагнитов 7. Они являются аппаратами управления следящего действия. Т.е., в зависимости от величины подаваемого на них электрического потенциала, пропорционально перемещают свои якоря на необходимое расстояние. Корректировка таких перемещений осуществляется за счет обратной связи электромагнитов 6 с персональным компьютером 8. С компьютером 8 также соединен дозатор 5 для корректировки подачи через него реагента 4 в сопло 3. Персональный компьютер 8 соединен посредством преобразователя сигналов 9 с блоком датчиков 10, которые замеряют толщину формируемого слоя целлюлозы, геометрические параметры, прозрачность и цветность участка, полученного на бумажном полотне 1 от распыления реагента 4. Бумагоделательная машина 2 может состоять, например, из напорного ящика 2 а, ограничительной линейки 2 б, формирующей доски 2 в, регистровых валиков 2 г, отсасывающих ящиков 2 д, ведущего и ведомого валов 2 е, 2 ж, приемного барабана 2 з и прессовосушильной части 2 и. Пользуются системой следующим образом. Бумажное полотно 1 предварительно формируется и становится влажным за напорным ящиком 2 а бумагоделательной машины 2. Далее следует стадия отлива бумажного полотна 1. Она осуществляется за счет раскрутки приемного барабана 2 з вращением ведущего и ведомого валов 2 е, 2 ж и корректируется ограничительной линейкой 2 б, формующей доской 2 в, регистровыми валиками 2 г и отсасывающими ящиками 2 д. По заданной программе, заложенной в персональном компьютере 8, осуществляется управление подачей реагента 4 в сопло 3 через дозатор 5 и управление перемещением этого сопла 3 (вверх, вниз, вперед, назад, кругом и т.д.) через электромагниты 7. При этом,если подается в качестве реагента 4 вода, то толщина обрабатываемого участка бумажного полотна 1 увеличивается, а если целлюлозы - уменьшается. При подаче совместно с реагентом 4 красящего вещества меняется цветность упомянутого обрабатываемого участка. При этом блок датчиков 10 постоянно следит за его значениями величин геометрических параметров и цветности и, за счет своей связи, посредством преобразователя сигналов 9 с персональным компьютером 8, корректирует появившиеся отклонения этих значений. Таким образом, непосредственно в процессе производства бумаги или картона,можно создавать водяные знаки, оперативно изменяя их параметры, прозрачность и цветность. Окончательно бумажное полотно 1 преобразуется в бумагу или картон и накручивается на приемный барабан 2 з после своей обработки в прессово-сушильной части 2 и бумагоделательной машины 2. 21482005.09.30 Применение системы для обработки бумажного полотна позволит повысить степень защищенности изделий, получаемых из этого полотна, так как в полезной модели имеется возможность неограниченного оперативного создания различных водяных знаков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
