Устройство для дренажа мостового полотна

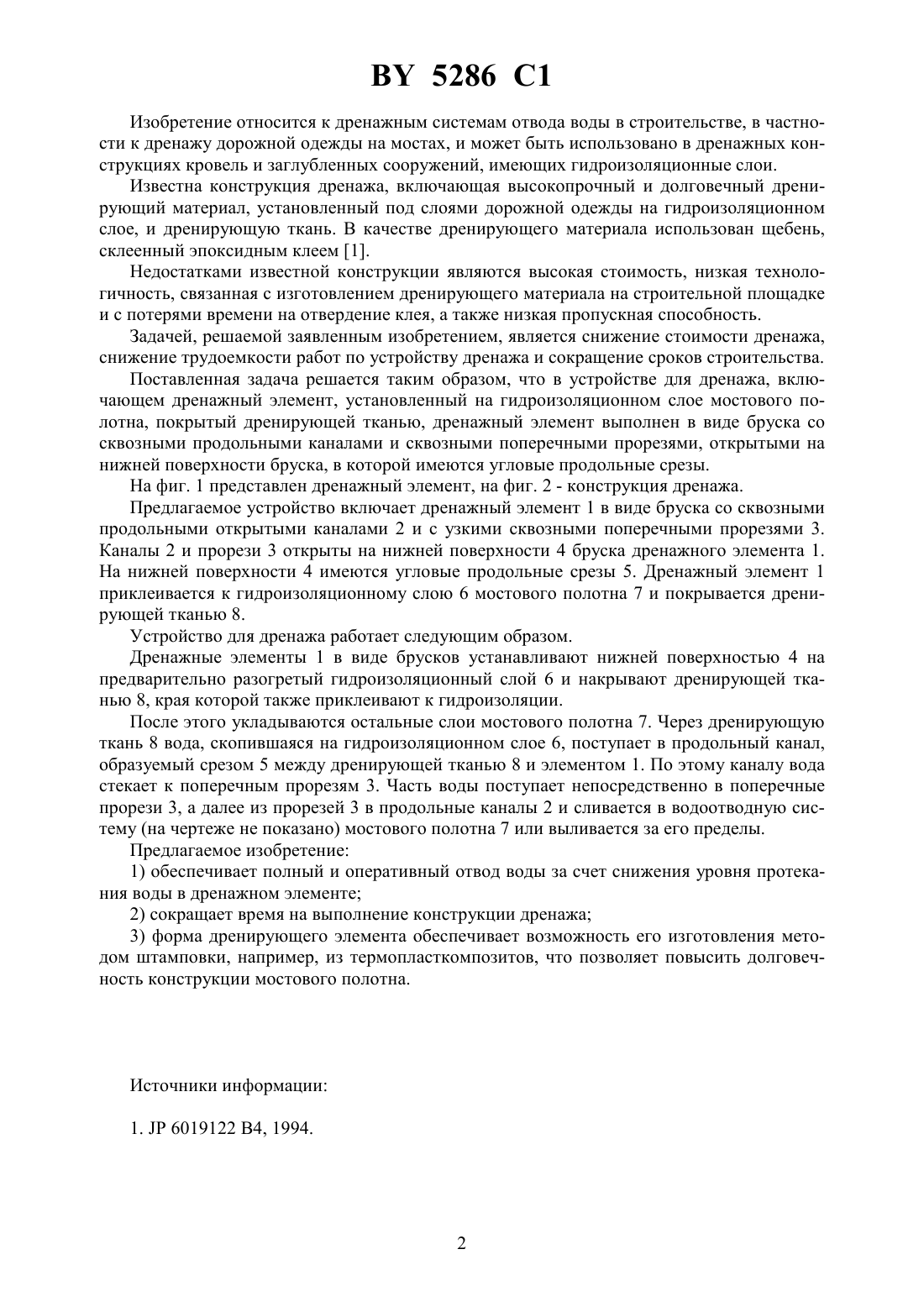

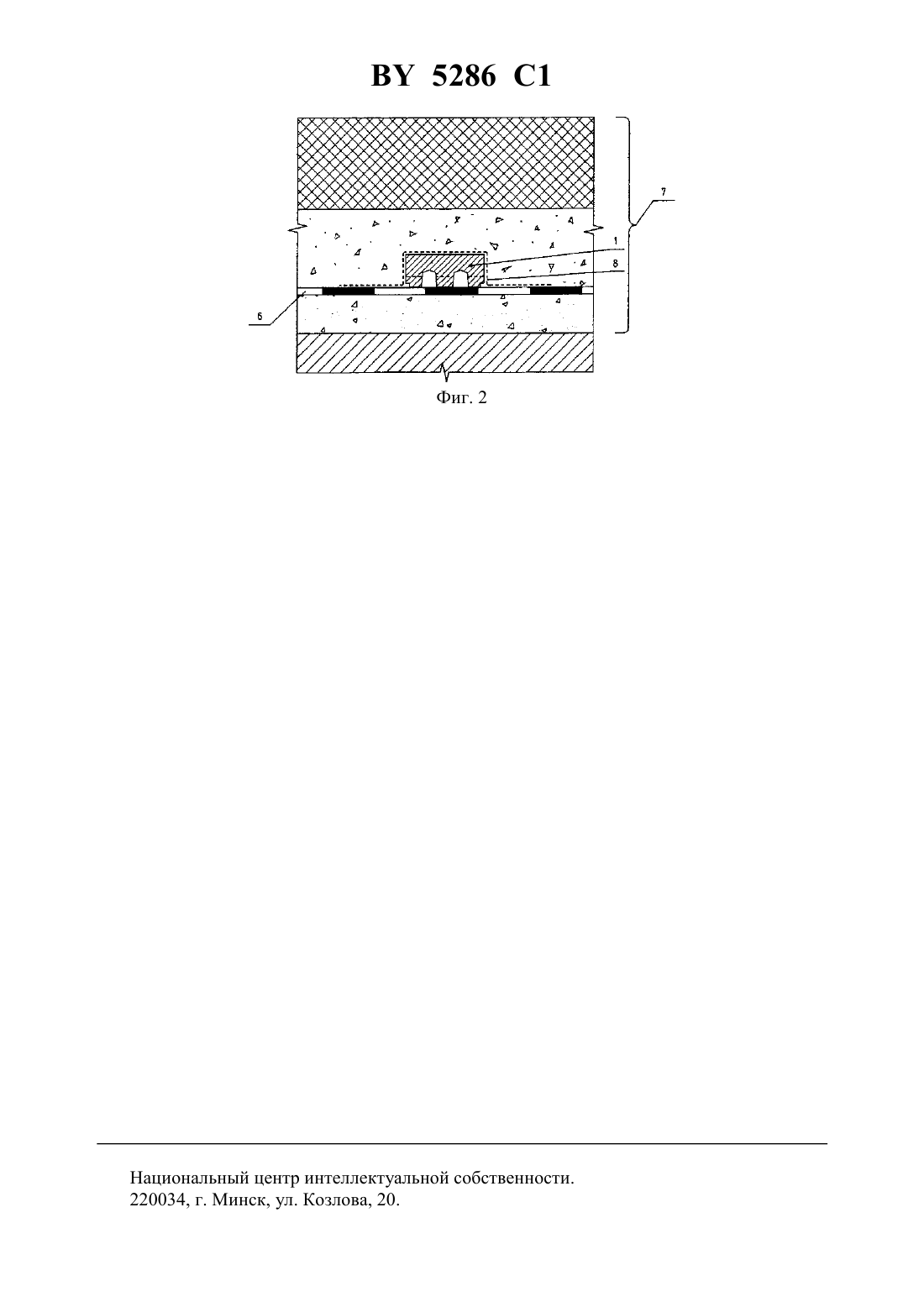

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДРЕНАЖА МОСТОВОГО ПОЛОТНА(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Шкляр Владимир Хаймович Щербенков Михаил Петрович(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Устройство для дренажа мостового полотна, включающее дренажный элемент, установленный на гидроизоляционном слое мостового полотна, покрытый дренирующей тканью, отличающееся тем, что дренажный элемент выполнен в виде бруска со сквозными продольными каналами и сквозными поперечными прорезями, открытыми на нижней поверхности бруска, в которой выполнены угловые продольные срезы. 5286 1 Изобретение относится к дренажным системам отвода воды в строительстве, в частности к дренажу дорожной одежды на мостах, и может быть использовано в дренажных конструкциях кровель и заглубленных сооружений, имеющих гидроизоляционные слои. Известна конструкция дренажа, включающая высокопрочный и долговечный дренирующий материал, установленный под слоями дорожной одежды на гидроизоляционном слое, и дренирующую ткань. В качестве дренирующего материала использован щебень,склеенный эпоксидным клеем 1. Недостатками известной конструкции являются высокая стоимость, низкая технологичность, связанная с изготовлением дренирующего материала на строительной площадке и с потерями времени на отвердение клея, а также низкая пропускная способность. Задачей, решаемой заявленным изобретением, является снижение стоимости дренажа,снижение трудоемкости работ по устройству дренажа и сокращение сроков строительства. Поставленная задача решается таким образом, что в устройстве для дренажа, включающем дренажный элемент, установленный на гидроизоляционном слое мостового полотна, покрытый дренирующей тканью, дренажный элемент выполнен в виде бруска со сквозными продольными каналами и сквозными поперечными прорезями, открытыми на нижней поверхности бруска, в которой имеются угловые продольные срезы. На фиг. 1 представлен дренажный элемент, на фиг. 2 - конструкция дренажа. Предлагаемое устройство включает дренажный элемент 1 в виде бруска со сквозными продольными открытыми каналами 2 и с узкими сквозными поперечными прорезями 3. Каналы 2 и прорези 3 открыты на нижней поверхности 4 бруска дренажного элемента 1.нижней поверхности 4 имеются угловые продольные срезы 5. Дренажный элемент 1 приклеивается к гидроизоляционному слою 6 мостового полотна 7 и покрывается дренирующей тканью 8. Устройство для дренажа работает следующим образом. Дренажные элементы 1 в виде брусков устанавливают нижней поверхностью 4 на предварительно разогретый гидроизоляционный слой 6 и накрывают дренирующей тканью 8, края которой также приклеивают к гидроизоляции. После этого укладываются остальные слои мостового полотна 7. Через дренирующую ткань 8 вода, скопившаяся на гидроизоляционном слое 6, поступает в продольный канал,образуемый срезом 5 между дренирующей тканью 8 и элементом 1. По этому каналу вода стекает к поперечным прорезям 3. Часть воды поступает непосредственно в поперечные прорези 3, а далее из прорезей 3 в продольные каналы 2 и сливается в водоотводную систему (на чертеже не показано) мостового полотна 7 или выливается за его пределы. Предлагаемое изобретение 1) обеспечивает полный и оперативный отвод воды за счет снижения уровня протекания воды в дренажном элементе 2) сокращает время на выполнение конструкции дренажа 3) форма дренирующего элемента обеспечивает возможность его изготовления методом штамповки, например, из термопласткомпозитов, что позволяет повысить долговечность конструкции мостового полотна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
