Ручной мобильный огнетушитель

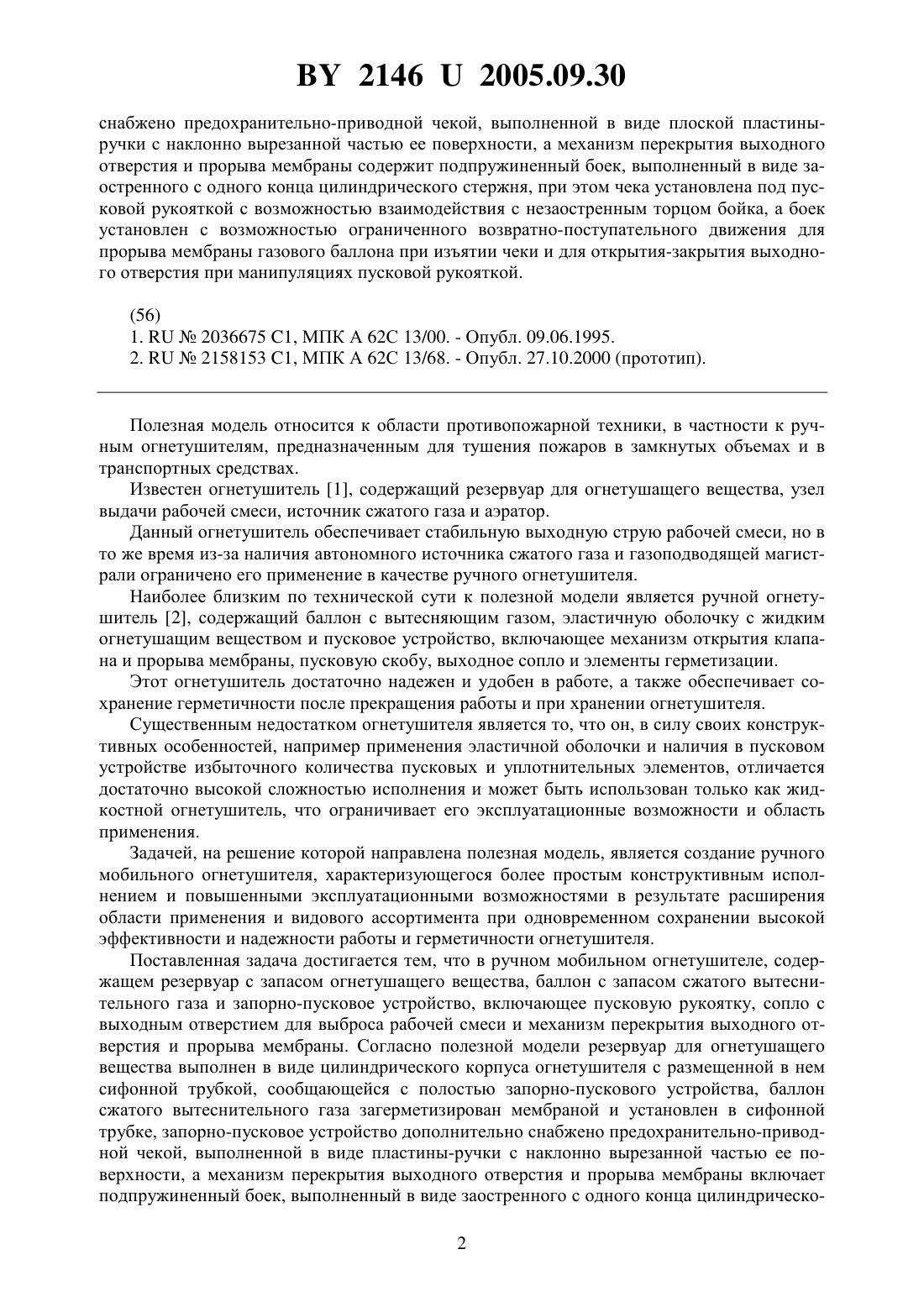

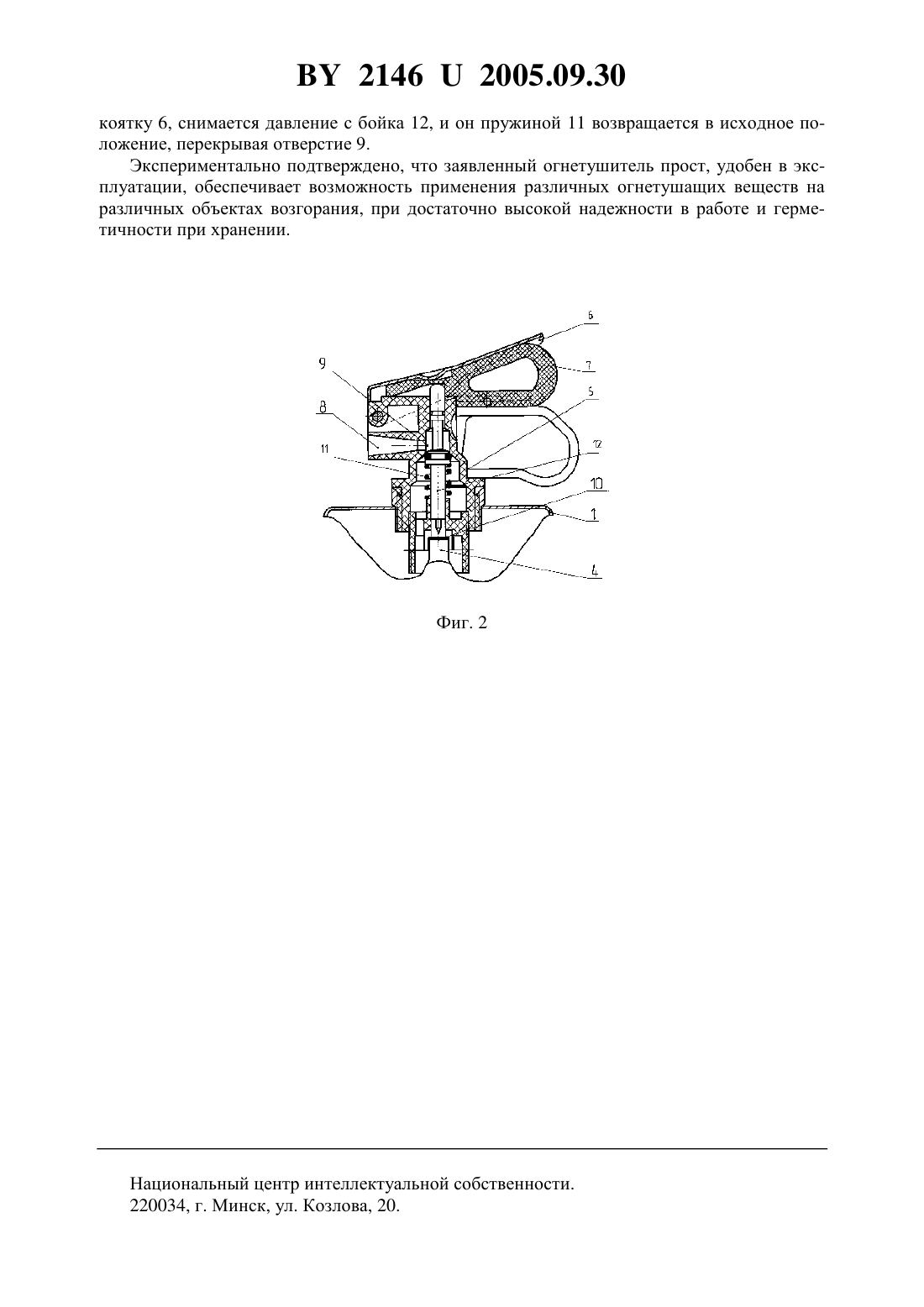

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное БелорусскоРоссийское предприятие общество с ограниченной ответственностью Спасатель(72) Авторы Мищенко Владимир Алексеевич Гречишников Павел Александрович(57) Ручной мобильный огнетушитель, содержащий резервуар с запасом огнетушащего вещества, баллон с запасом сжатого вытеснительного газа и запорно-пусковое устройство,включающее пусковую рукоятку, сопло с выходным отверстием для выброса рабочей смеси и механизм перекрытия выходного отверстия и прорыва мембраны, отличающийся тем, что резервуар для огнетушащего вещества выполнен в виде цилиндрического корпуса огнетушителя с размещенной в нем сифонной трубкой, сообщающейся с полостью запорно-пускового устройства, баллон сжатого вытеснительного газа загерметизирован мембраной и установлен в сифонной трубке, запорно-пусковое устройство дополнительно 21462005.09.30 снабжено предохранительно-приводной чекой, выполненной в виде плоской пластиныручки с наклонно вырезанной частью ее поверхности, а механизм перекрытия выходного отверстия и прорыва мембраны содержит подпружиненный боек, выполненный в виде заостренного с одного конца цилиндрического стержня, при этом чека установлена под пусковой рукояткой с возможностью взаимодействия с незаостренным торцом бойка, а боек установлен с возможностью ограниченного возвратно-поступательного движения для прорыва мембраны газового баллона при изъятии чеки и для открытия-закрытия выходного отверстия при манипуляциях пусковой рукояткой.(56) 1.2036675 1, МПК А 62 С 13/00. - Опубл. 09.06.1995. 2.2158153 1, МПК А 62 С 13/68. - Опубл. 27.10.2000 (прототип). Полезная модель относится к области противопожарной техники, в частности к ручным огнетушителям, предназначенным для тушения пожаров в замкнутых объемах и в транспортных средствах. Известен огнетушитель 1, содержащий резервуар для огнетушащего вещества, узел выдачи рабочей смеси, источник сжатого газа и аэратор. Данный огнетушитель обеспечивает стабильную выходную струю рабочей смеси, но в то же время из-за наличия автономного источника сжатого газа и газоподводящей магистрали ограничено его применение в качестве ручного огнетушителя. Наиболее близким по технической сути к полезной модели является ручной огнетушитель 2, содержащий баллон с вытесняющим газом, эластичную оболочку с жидким огнетушащим веществом и пусковое устройство, включающее механизм открытия клапана и прорыва мембраны, пусковую скобу, выходное сопло и элементы герметизации. Этот огнетушитель достаточно надежен и удобен в работе, а также обеспечивает сохранение герметичности после прекращения работы и при хранении огнетушителя. Существенным недостатком огнетушителя является то, что он, в силу своих конструктивных особенностей, например применения эластичной оболочки и наличия в пусковом устройстве избыточного количества пусковых и уплотнительных элементов, отличается достаточно высокой сложностью исполнения и может быть использован только как жидкостной огнетушитель, что ограничивает его эксплуатационные возможности и область применения. Задачей, на решение которой направлена полезная модель, является создание ручного мобильного огнетушителя, характеризующегося более простым конструктивным исполнением и повышенными эксплуатационными возможностями в результате расширения области применения и видового ассортимента при одновременном сохранении высокой эффективности и надежности работы и герметичности огнетушителя. Поставленная задача достигается тем, что в ручном мобильном огнетушителе, содержащем резервуар с запасом огнетушащего вещества, баллон с запасом сжатого вытеснительного газа и запорно-пусковое устройство, включающее пусковую рукоятку, сопло с выходным отверстием для выброса рабочей смеси и механизм перекрытия выходного отверстия и прорыва мембраны. Согласно полезной модели резервуар для огнетушащего вещества выполнен в виде цилиндрического корпуса огнетушителя с размещенной в нем сифонной трубкой, сообщающейся с полостью запорно-пускового устройства, баллон сжатого вытеснительного газа загерметизирован мембраной и установлен в сифонной трубке, запорно-пусковое устройство дополнительно снабжено предохранительно-приводной чекой, выполненной в виде пластины-ручки с наклонно вырезанной частью ее поверхности, а механизм перекрытия выходного отверстия и прорыва мембраны включает подпружиненный боек, выполненный в виде заостренного с одного конца цилиндрическо 2 21462005.09.30 го стержня, при этом предохранительно-приводная чека установлена под пусковой рукояткой с возможностью взаимодействия с незаостренным торцом бойка, а боек установлен с возможностью ограниченного возвратно-поступательного движения для прорыва мембраны газового баллона при изъятии чеки и для открытия-закрытия выходного отверстия при манипуляциях пусковой рукояткой. Сопоставительный анализ заявляемого огнетушителя с прототипом показывает, что он отличается от известного наличием предохранительно-приводной чеки, подпружиненного бойка и иным выполнением и установкой резервуара для огнетушащего вещества и баллона для вытеснительного газа, что свидетельствует о наличии признаков, отличающих заявленное решение от прототипа. В данном случае такое конструктивное выполнение огнетушителя, в результате применения корпуса в качестве резервуара для огнетушащего вещества с размещением в нем сифонной трубки с баллоном для газа и оснащения запорно-пускового устройства предохранительно-приводной чекой и подпружиненным цилиндрическим бойком, позволяет значительно упростить огнетушитель, обеспечить возможность применения различных видов огнетушащих веществ и областей применения при одновременном сохранении высокой надежности и герметичности огнетушителя, что подтверждает достижение заявленного технического результата, подтверждаемого результатами экспериментальной проверки опытного образца. Техническая сущность предлагаемого решения подтверждается прилагаемым чертежом, где на фиг. 1 показан общий вид огнетушителя в разрезе, а на фиг. 2 изображено запорно-пусковое устройство в разрезе, установленное на корпусе огнетушителя. Предлагаемый огнетушитель (фиг. 1 и 2) содержит корпус 1 для огнетушащего вещества 2, установленную в корпусе 1 сифонную трубку 3, размещенный в трубке 3 баллон 4 для сжатого вытеснительного газа и установленное на корпусе 1 запорно-пусковое устройство 5, включающее пусковую рукоятку 6, предохранительно-приводную чеку 7, сопло 8 с выходным отверстием 9 для выброса рабочей смеси и механизм перекрытия выходного отверстия и прорыва мембраны 10 баллона 4 с подпружиненным пружиной 11 бойком 12. Корпус 1 является резервуаром для огнетушащего вещества, например порошка. Сверху на него установлено запорно-пусковое устройство 5, полость которого сообщается с сифонной трубкой 3 и выходным отверстием 9. Внутрь трубки установлен баллон 4 для вытеснительного газа, закрываемый при заполнении мембраной 10. В полости устройства 5 размещен боек 12 с пружиной 11. Боек 12 установлен с возможностью взаимодействия с чекой 7, а после изъятия чеки 7 - с пусковой рукояткой 6. Предлагаемый огнетушитель работает следующим образом. Корпус 1 заполняют огнетушащим веществом 2, в сифонную трубку 3 устанавливают закрытый мембраной 10 баллон 4 с вытеснительным сжатым газом. После этого трубку 3 присоединяют к запорно-пусковому устройству 5 и устанавливают его на корпус 1 огнетушителя, при этом под пусковую рукоятку 6 устанавливают предохранительноприводную чеку 7. Собранный огнетушитель готов к применению и работе. При необходимости применения огнетушителя выдергивают чеку 7, которая своей наклонной поверхностью давит на незаостренный торец бойка 12 и, преодолевая усилие пружины 11, опускает его на мембрану 10 баллона 4, прорывая последнюю. Газ выходит из баллона в трубку 3, выходит вниз полости корпуса 1, аэрируя огнетушащее вещество и создавая давление внутри корпуса 1. При этом после извлечения предохранительноприводной чеки 7 прекращается ее давление на боек 12, и он под действием пружины 11 мгновенно возвращает его в исходное положение и перекрывает выходное отверстие 9. После этого нажатием рукоятки 6 боек опускается вниз, открывает отверстие 9, и огнетушащая аэрированная смесь через сопло выбрасывается на очаг возгорания. Отпустив ру 3 21462005.09.30 коятку 6, снимается давление с бойка 12, и он пружиной 11 возвращается в исходное положение, перекрывая отверстие 9. Экспериментально подтверждено, что заявленный огнетушитель прост, удобен в эксплуатации, обеспечивает возможность применения различных огнетушащих веществ на различных объектах возгорания, при достаточно высокой надежности в работе и герметичности при хранении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
