Ручной огнетушитель

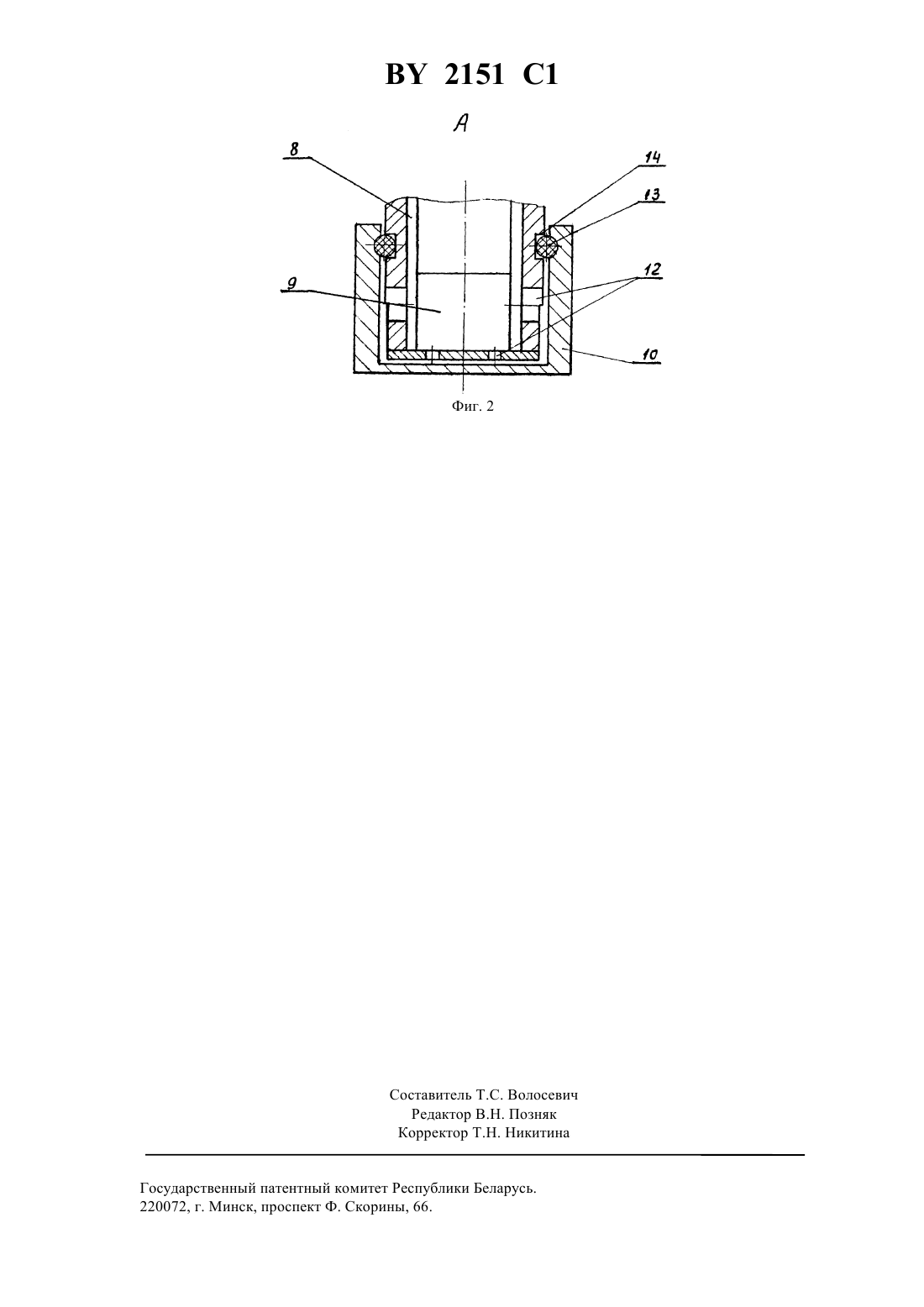

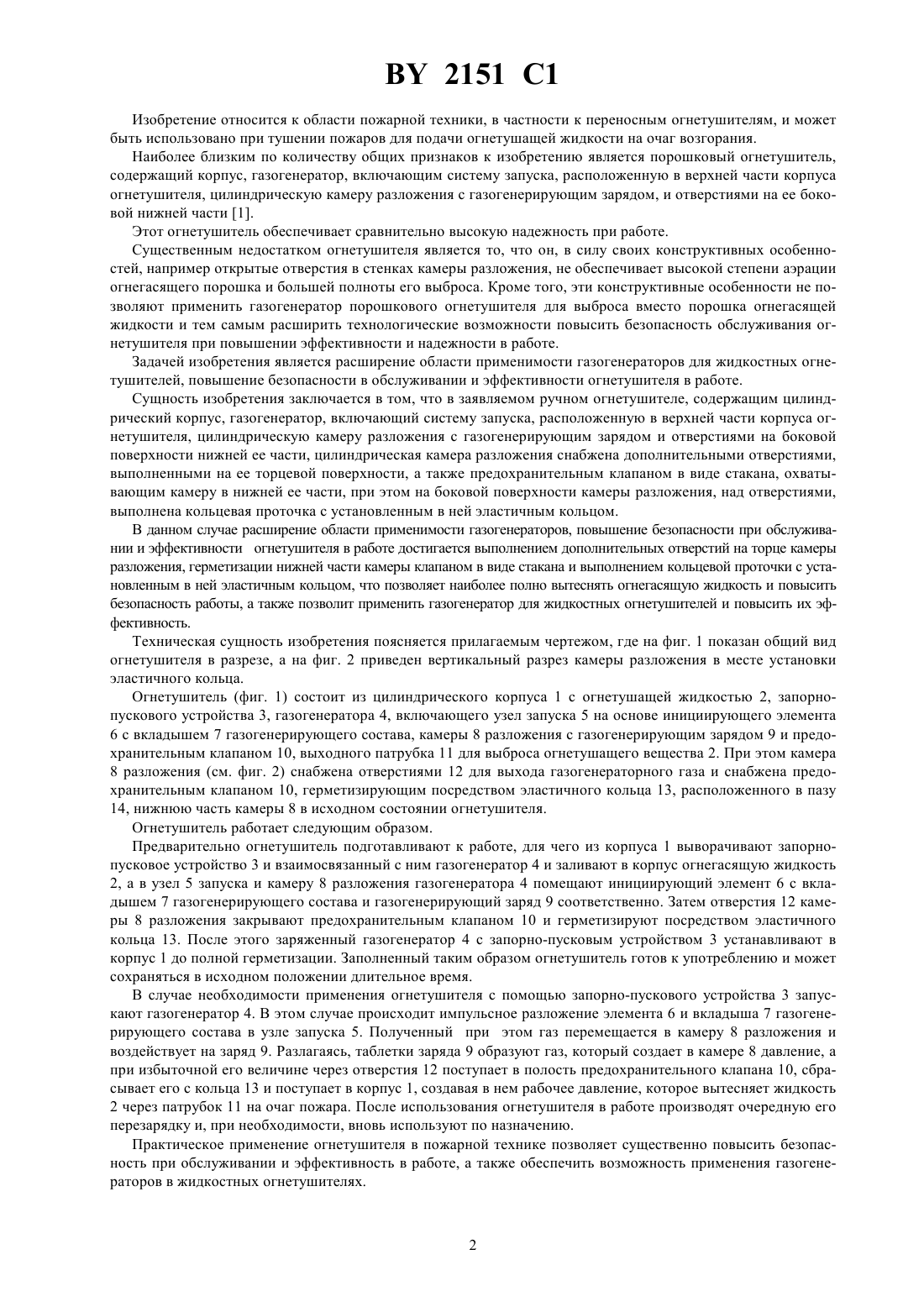

62 13/22 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Предприятие противопожарной техники Факел(73) Патентообладатель Предприятие противопожарной техники Факел(57) Ручной огнетушитель, содержащий цилиндрический корпус, газогенератор, включающий систему запуска, расположенную в верхней части корпуса огнетушителя, цилиндрическую камеру разложения с газогенерирующим зарядом и отверстиями на боковой поверхности нижней ее части, отличающийся тем, что цилиндрическая камера разложения снабжена дополнительными отверстиями, выполненными на ее торцевой поверхности, а также предохранительным клапаном в виде стакана, охватывающим камеру в нижней ее части, при этом на боковой поверхности камеры разложения, над отверстиями, выполнена кольцевая проточка с установленным в ней эластичным кольцом. 2151 1 Изобретение относится к области пожарной техники, в частности к переносным огнетушителям, и может быть использовано при тушении пожаров для подачи огнетушащей жидкости на очаг возгорания. Наиболее близким по количеству общих признаков к изобретению является порошковый огнетушитель,содержащий корпус, газогенератор, включающим систему запуска, расположенную в верхней части корпуса огнетушителя, цилиндрическую камеру разложения с газогенерирующим зарядом, и отверстиями на ее боковой нижней части 1. Этот огнетушитель обеспечивает сравнительно высокую надежность при работе. Существенным недостатком огнетушителя является то, что он, в силу своих конструктивных особенностей, например открытые отверстия в стенках камеры разложения, не обеспечивает высокой степени аэрации огнегасящего порошка и большей полноты его выброса. Кроме того, эти конструктивные особенности не позволяют применить газогенератор порошкового огнетушителя для выброса вместо порошка негасящей жидкости и тем самым расширить технологические возможности повысить безопасность обслуживания огнетушителя при повышении эффективности и надежности в работе. Задачей изобретения является расширение области применимости газогенераторов для жидкостных огнетушителей, повышение безопасности в обслуживании и эффективности огнетушителя в работе. Сущность изобретения заключается в том, что в заявляемом ручном огнетушителе, содержащим цилиндрический корпус, газогенератор, включающий систему запуска, расположенную в верхней части корпуса огнетушителя, цилиндрическую камеру разложения с газогенерирующим зарядом и отверстиями на боковой поверхности нижней ее части, цилиндрическая камера разложения снабжена дополнительными отверстиями,выполненными на ее торцевой поверхности, а также предохранительным клапаном в виде стакана, охватывающим камеру в нижней ее части, при этом на боковой поверхности камеры разложения, над отверстиями,выполнена кольцевая проточка с установленным в ней эластичным кольцом. В данном случае расширение области применимости газогенераторов, повышение безопасности при обслуживании и эффективности огнетушителя в работе достигается выполнением дополнительных отверстий на торце камеры разложения, герметизации нижней части камеры клапаном в виде стакана и выполнением кольцевой проточки с установленным в ней эластичным кольцом, что позволяет наиболее полно вытеснять огнегасящую жидкость и повысить безопасность работы, а также позволит применить газогенератор для жидкостных огнетушителей и повысить их эффективность. Техническая сущность изобретения поясняется прилагаемым чертежом, где на фиг. 1 показан общий вид огнетушителя в разрезе, а на фиг. 2 приведен вертикальный разрез камеры разложения в месте установки эластичного кольца. Огнетушитель (фиг. 1) состоит из цилиндрического корпуса 1 с огнетушащей жидкостью 2, запорнопускового устройства 3, газогенератора 4, включающего узел запуска 5 на основе инициирующего элемента 6 с вкладышем 7 газогенерирующего состава, камеры 8 разложения с газогенерирующим зарядом 9 и предохранительным клапаном 10, выходного патрубка 11 для выброса огнетушащего вещества 2. При этом камера 8 разложения (см. фиг. 2) снабжена отверстиями 12 для выхода газогенераторного газа и снабжена предохранительным клапаном 10, герметизирующим посредством эластичного кольца 13, расположенного в пазу 14, нижнюю часть камеры 8 в исходном состоянии огнетушителя. Огнетушитель работает следующим образом. Предварительно огнетушитель подготавливают к работе, для чего из корпуса 1 выворачивают запорнопусковое устройство 3 и взаимосвязанный с ним газогенератор 4 и заливают в корпус огнегасящую жидкость 2, а в узел 5 запуска и камеру 8 разложения газогенератора 4 помещают инициирующий элемент 6 с вкладышем 7 газогенерирующего состава и газогенерирующий заряд 9 соответственно. Затем отверстия 12 камеры 8 разложения закрывают предохранительным клапаном 10 и герметизируют посредством эластичного кольца 13. После этого заряженный газогенератор 4 с запорно-пусковым устройством 3 устанавливают в корпус 1 до полной герметизации. Заполненный таким образом огнетушитель готов к употреблению и может сохраняться в исходном положении длительное время. В случае необходимости применения огнетушителя с помощью запорно-пускового устройства 3 запускают газогенератор 4. В этом случае происходит импульсное разложение элемента 6 и вкладыша 7 газогенерирующего состава в узле запуска 5. Полученный при этом газ перемещается в камеру 8 разложения и воздействует на заряд 9. Разлагаясь, таблетки заряда 9 образуют газ, который создает в камере 8 давление, а при избыточной его величине через отверстия 12 поступает в полость предохранительного клапана 10, сбрасывает его с кольца 13 и поступает в корпус 1, создавая в нем рабочее давление, которое вытесняет жидкость 2 через патрубок 11 на очаг пожара. После использования огнетушителя в работе производят очередную его перезарядку и, при необходимости, вновь используют по назначению. Практическое применение огнетушителя в пожарной технике позволяет существенно повысить безопасность при обслуживании и эффективность в работе, а также обеспечить возможность применения газогенераторов в жидкостных огнетушителях. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
