Огнетушитель

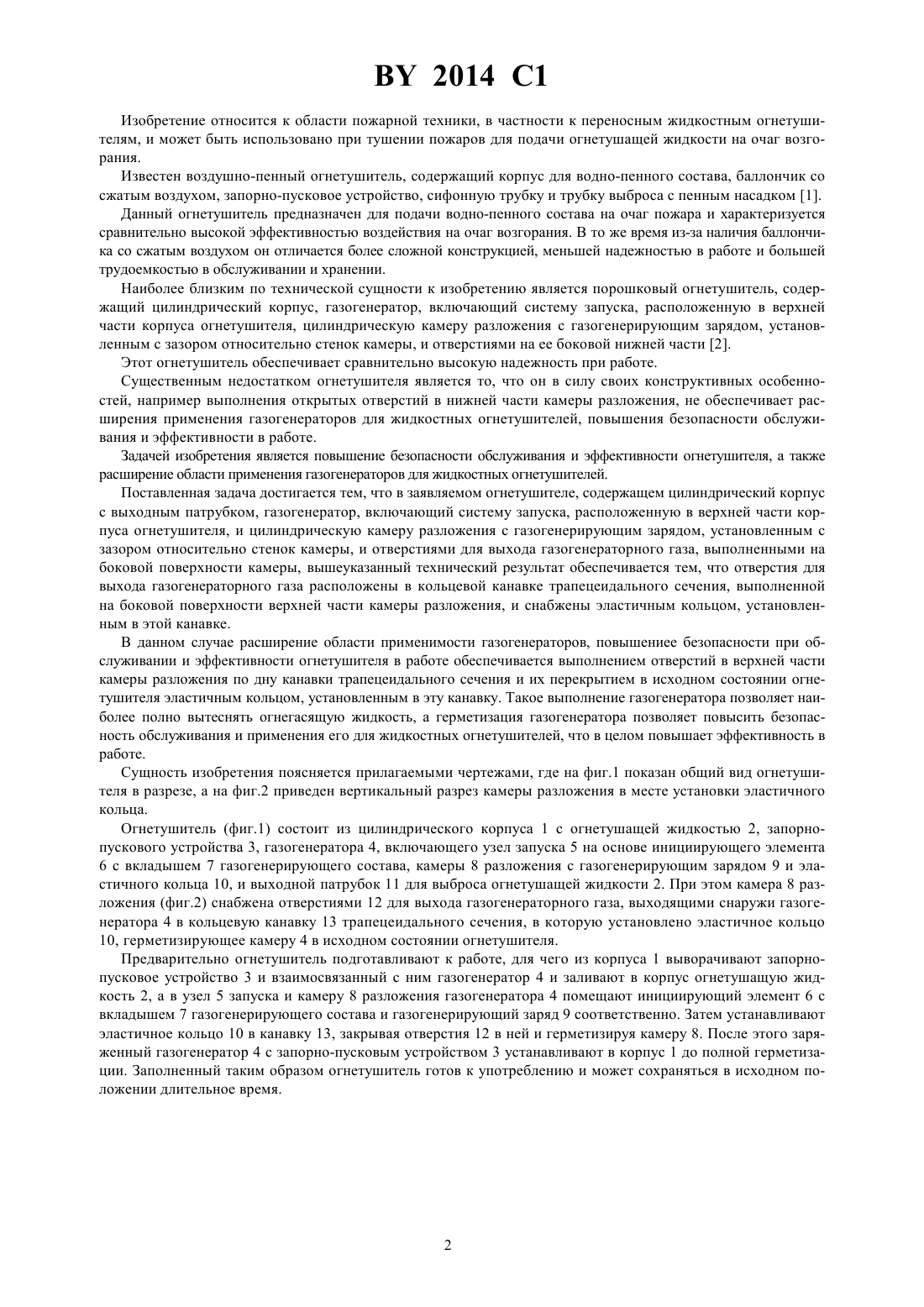

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Предприятие противопожарной техники Факел(73) Патентообладатель Предприятие противопожарной техники Факел(57) Огнетушитель, содержащий цилиндрический корпус с выходным патрубком, газогенератор, включающий систему запуска, расположенную в верхней части корпуса огнетушителя, и цилиндрическую камеру разложения с газогенерирующим зарядом, установленным с зазором относительно стенок камеры, и отверстиями для выхода газогенераторного газа, выполненными на боковой поверхности камеры, отличающийся тем, что отверстия для выхода газогенераторного газа расположены в кольцевой канавке трапецеидального сечения, выполненной на боковой поверхности верхней части камеры разложения, и снабжены эластичным кольцом, установленным в этой канавке.(56) 1. Денисенко Г.Ф. Охрана труда / Учебное пособие для вузов. -М.Высшая школа, 1985.-С.300-302 1. А.с. СССР 1637813, МКИ А 62 С 13/22, 1991. (прототип). 2014 1 Изобретение относится к области пожарной техники, в частности к переносным жидкостным огнетушителям, и может быть использовано при тушении пожаров для подачи огнетушащей жидкости на очаг возгорания. Известен воздушно-пенный огнетушитель, содержащий корпус для водно-пенного состава, баллончик со сжатым воздухом, запорно-пусковое устройство, сифонную трубку и трубку выброса с пенным насадком 1. Данный огнетушитель предназначен для подачи водно-пенного состава на очаг пожара и характеризуется сравнительно высокой эффективностью воздействия на очаг возгорания. В то же время из-за наличия баллончика со сжатым воздухом он отличается более сложной конструкцией, меньшей надежностью в работе и большей трудоемкостью в обслуживании и хранении. Наиболее близким по технической сущности к изобретению является порошковый огнетушитель, содержащий цилиндрический корпус, газогенератор, включающий систему запуска, расположенную в верхней части корпуса огнетушителя, цилиндрическую камеру разложения с газогенерирующим зарядом, установленным с зазором относительно стенок камеры, и отверстиями на ее боковой нижней части 2. Этот огнетушитель обеспечивает сравнительно высокую надежность при работе. Существенным недостатком огнетушителя является то, что он в силу своих конструктивных особенностей, например выполнения открытых отверстий в нижней части камеры разложения, не обеспечивает расширения применения газогенераторов для жидкостных огнетушителей, повышения безопасности обслуживания и эффективности в работе. Задачей изобретения является повышение безопасности обслуживания и эффективности огнетушителя, а также расширение области применения газогенераторов для жидкостных огнетушителей. Поставленная задача достигается тем, что в заявляемом огнетушителе, содержащем цилиндрический корпус с выходным патрубком, газогенератор, включающий систему запуска, расположенную в верхней части корпуса огнетушителя, и цилиндрическую камеру разложения с газогенерирующим зарядом, установленным с зазором относительно стенок камеры, и отверстиями для выхода газогенераторного газа, выполненными на боковой поверхности камеры, вышеуказанный технический результат обеспечивается тем, что отверстия для выхода газогенераторного газа расположены в кольцевой канавке трапецеидального сечения, выполненной на боковой поверхности верхней части камеры разложения, и снабжены эластичным кольцом, установленным в этой канавке. В данном случае расширение области применимости газогенераторов, повышениее безопасности при обслуживании и эффективности огнетушителя в работе обеспечивается выполнением отверстий в верхней части камеры разложения по дну канавки трапецеидального сечения и их перекрытием в исходном состоянии огнетушителя эластичным кольцом, установленным в эту канавку. Такое выполнение газогенератора позволяет наиболее полно вытеснять огнегасящую жидкость, а герметизация газогенератора позволяет повысить безопасность обслуживания и применения его для жидкостных огнетушителей, что в целом повышает эффективность в работе. Сущность изобретения поясняется прилагаемыми чертежами, где на фиг.1 показан общий вид огнетушителя в разрезе, а на фиг.2 приведен вертикальный разрез камеры разложения в месте установки эластичного кольца. Огнетушитель (фиг.1) состоит из цилиндрического корпуса 1 с огнетушащей жидкостью 2, запорнопускового устройства 3, газогенератора 4, включающего узел запуска 5 на основе инициирующего элемента 6 с вкладышем 7 газогенерирующего состава, камеры 8 разложения с газогенерирующим зарядом 9 и эластичного кольца 10, и выходной патрубок 11 для выброса огнетушащей жидкости 2. При этом камера 8 разложения (фиг.2) снабжена отверстиями 12 для выхода газогенераторного газа, выходящими снаружи газогенератора 4 в кольцевую канавку 13 трапецеидального сечения, в которую установлено эластичное кольцо 10, герметизирующее камеру 4 в исходном состоянии огнетушителя. Предварительно огнетушитель подготавливают к работе, для чего из корпуса 1 выворачивают запорнопусковое устройство 3 и взаимосвязанный с ним газогенератор 4 и заливают в корпус огнетушащую жидкость 2, а в узел 5 запуска и камеру 8 разложения газогенератора 4 помещают инициирующий элемент 6 с вкладышем 7 газогенерирующего состава и газогенерирующий заряд 9 соответственно. Затем устанавливают эластичное кольцо 10 в канавку 13, закрывая отверстия 12 в ней и герметизируя камеру 8. После этого заряженный газогенератор 4 с запорно-пусковым устройством 3 устанавливают в корпус 1 до полной герметизации. Заполненный таким образом огнетушитель готов к употреблению и может сохраняться в исходном положении длительное время. 2014 1 В случае необходимости применения огнетушителя с помощью запорно-пускового устройства 3 запускают газогенератор 4. В этом случае происходит импульсное разложение элемента 6 и вкладыша 7 газогенерирующего состава в узле запуска 5. Полученный при этом газ перемещается в камеру 8 разложения и воздействует на заряд 9. Разлагаясь, таблетки заряда 9 образуют газ, который создает в камере 8 давление, а при избыточной его величине через отверстия 12 поступает под эластичное кольцо 10, сбрасывает его с канавки 13 и поступает в корпус 1, создавая в нем рабочее давление, которое вытесняет жидкость 2 через патрубок 11 на очаг пожара. После использования огнетушителя в работе производят очередную его перезарядку и,при необходимости, вновь используют по назначению. Практическое применение огнетушителя в пожарной технике позволяет существенно повысить безопасность при обслуживании и эффективность в работе, а также обеспечить возможность применения газогенераторов в жидкостных огнетушителях. Заказ 7064 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
