Порошковый огнетушитель

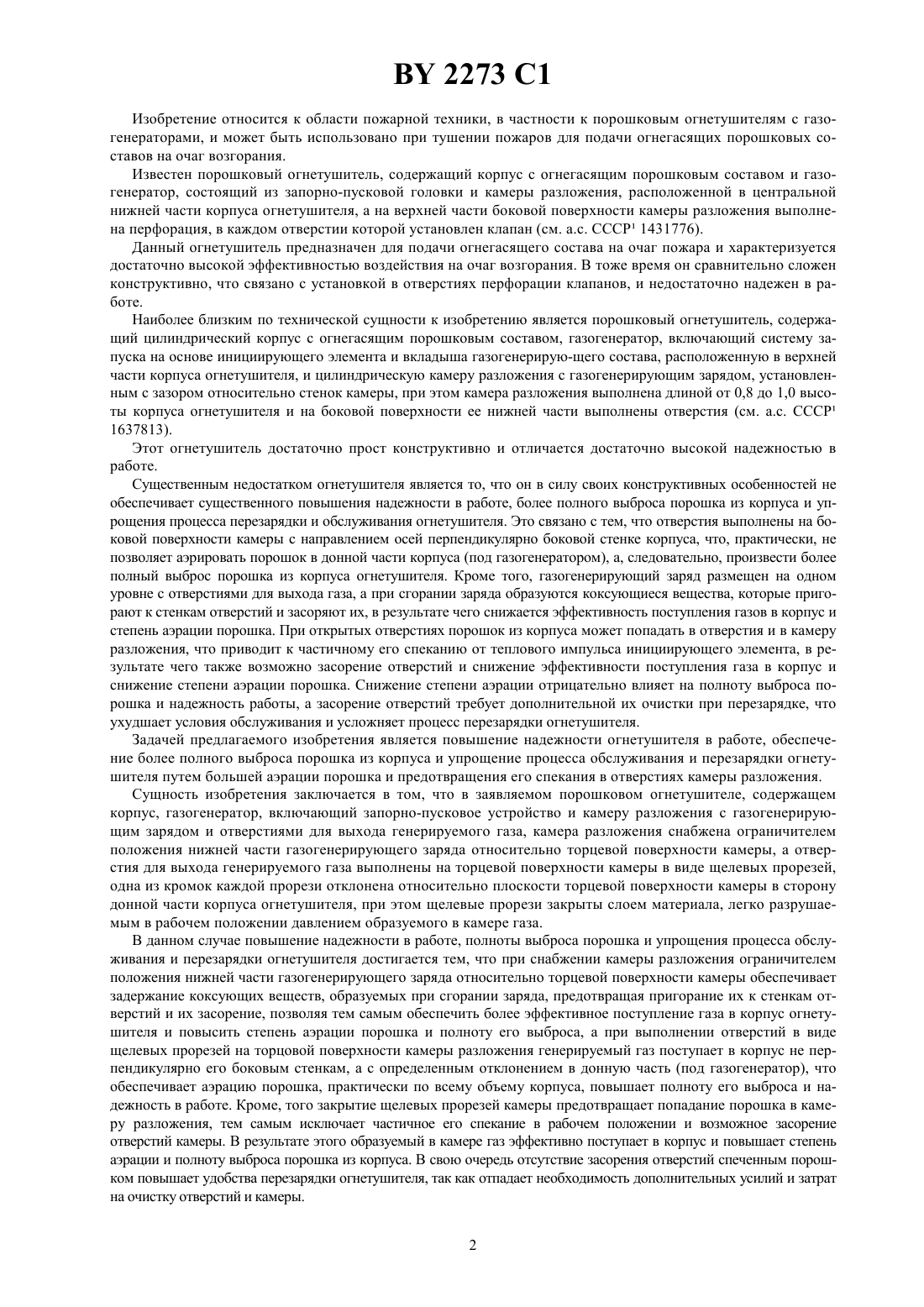

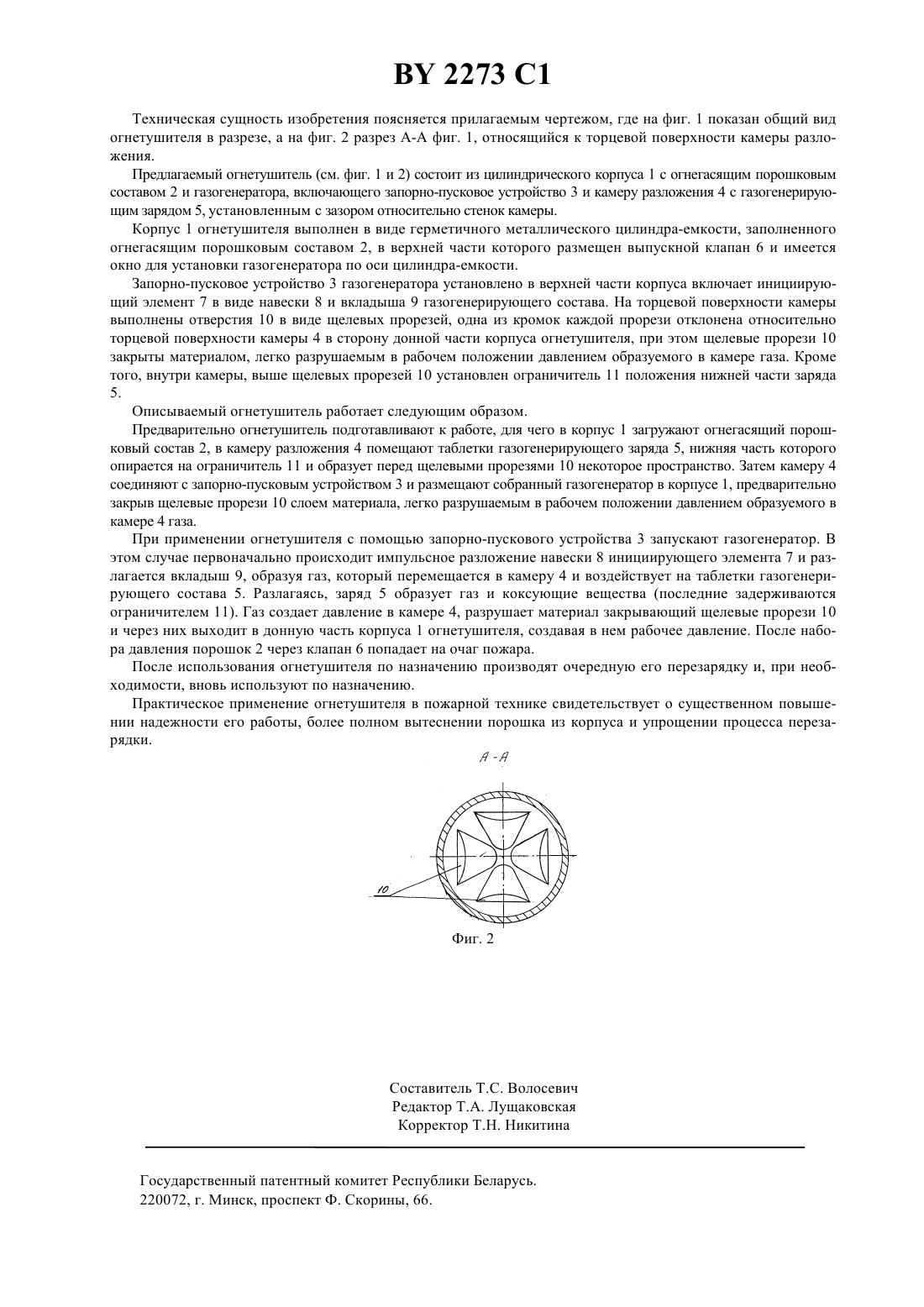

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Предприятие противопожарной техники Факел(73) Патентообладатель Предприятие противопожарной техники Факел(57) Порошковый огнетушитель, содержащий корпус, газогенератор, включающий запорно-пусковое устройство и камеру разложения с газогенерирующим зарядом и отверстиями для выхода генерируемого газа, отличающийся тем, что камера разложения снабжена ограничителем положения нижней части газогенерирующего заряда относительно торцевой поверхности камеры, а отверстия для выхода генерируемого газа выполнены на торцевой поверхности камеры в виде щелевых прорезей, одна из кромок каждой прорези отклонена относительно плоскости торцевой поверхности камеры в сторону донной части корпуса огнетушителя, при этом щелевые прорези закрыты слоем материала, легко разрушаемым в рабочем положении давлением образуемого в камере газа. 2273 1 Изобретение относится к области пожарной техники, в частности к порошковым огнетушителям с газогенераторами, и может быть использовано при тушении пожаров для подачи огнегасящих порошковых составов на очаг возгорания. Известен порошковый огнетушитель, содержащий корпус с огнегасящим порошковым составом и газогенератор, состоящий из запорно-пусковой головки и камеры разложения, расположенной в центральной нижней части корпуса огнетушителя, а на верхней части боковой поверхности камеры разложения выполнена перфорация, в каждом отверстии которой установлен клапан (см. а.с. СССР 1431776). Данный огнетушитель предназначен для подачи огнегасящего состава на очаг пожара и характеризуется достаточно высокой эффективностью воздействия на очаг возгорания. В тоже время он сравнительно сложен конструктивно, что связано с установкой в отверстиях перфорации клапанов, и недостаточно надежен в работе. Наиболее близким по технической сущности к изобретению является порошковый огнетушитель, содержащий цилиндрический корпус с огнегасящим порошковым составом, газогенератор, включающий систему запуска на основе инициирующего элемента и вкладыша газогенерирую-щего состава, расположенную в верхней части корпуса огнетушителя, и цилиндрическую камеру разложения с газогенерирующим зарядом, установленным с зазором относительно стенок камеры, при этом камера разложения выполнена длиной от 0,8 до 1,0 высоты корпуса огнетушителя и на боковой поверхности ее нижней части выполнены отверстия (см. а.с. СССР 1637813). Этот огнетушитель достаточно прост конструктивно и отличается достаточно высокой надежностью в работе. Существенным недостатком огнетушителя является то, что он в силу своих конструктивных особенностей не обеспечивает существенного повышения надежности в работе, более полного выброса порошка из корпуса и упрощения процесса перезарядки и обслуживания огнетушителя. Это связано с тем, что отверстия выполнены на боковой поверхности камеры с направлением осей перпендикулярно боковой стенке корпуса, что, практически, не позволяет аэрировать порошок в донной части корпуса (под газогенератором), а, следовательно, произвести более полный выброс порошка из корпуса огнетушителя. Кроме того, газогенерирующий заряд размещен на одном уровне с отверстиями для выхода газа, а при сгорании заряда образуются коксующиеся вещества, которые пригорают к стенкам отверстий и засоряют их, в результате чего снижается эффективность поступления газов в корпус и степень аэрации порошка. При открытых отверстиях порошок из корпуса может попадать в отверстия и в камеру разложения, что приводит к частичному его спеканию от теплового импульса инициирующего элемента, в результате чего также возможно засорение отверстий и снижение эффективности поступления газа в корпус и снижение степени аэрации порошка. Снижение степени аэрации отрицательно влияет на полноту выброса порошка и надежность работы, а засорение отверстий требует дополнительной их очистки при перезарядке, что ухудшает условия обслуживания и усложняет процесс перезарядки огнетушителя. Задачей предлагаемого изобретения является повышение надежности огнетушителя в работе, обеспечение более полного выброса порошка из корпуса и упрощение процесса обслуживания и перезарядки огнетушителя путем большей аэрации порошка и предотвращения его спекания в отверстиях камеры разложения. Сущность изобретения заключается в том, что в заявляемом порошковом огнетушителе, содержащем корпус, газогенератор, включающий запорно-пусковое устройство и камеру разложения с газогенерирующим зарядом и отверстиями для выхода генерируемого газа, камера разложения снабжена ограничителем положения нижней части газогенерирующего заряда относительно торцевой поверхности камеры, а отверстия для выхода генерируемого газа выполнены на торцевой поверхности камеры в виде щелевых прорезей,одна из кромок каждой прорези отклонена относительно плоскости торцевой поверхности камеры в сторону донной части корпуса огнетушителя, при этом щелевые прорези закрыты слоем материала, легко разрушаемым в рабочем положении давлением образуемого в камере газа. В данном случае повышение надежности в работе, полноты выброса порошка и упрощения процесса обслуживания и перезарядки огнетушителя достигается тем, что при снабжении камеры разложения ограничителем положения нижней части газогенерирующего заряда относительно торцевой поверхности камеры обеспечивает задержание коксующих веществ, образуемых при сгорании заряда, предотвращая пригорание их к стенкам отверстий и их засорение, позволяя тем самым обеспечить более эффективное поступление газа в корпус огнетушителя и повысить степень аэрации порошка и полноту его выброса, а при выполнении отверстий в виде щелевых прорезей на торцовой поверхности камеры разложения генерируемый газ поступает в корпус не перпендикулярно его боковым стенкам, а с определенным отклонением в донную часть (под газогенератор), что обеспечивает аэрацию порошка, практически по всему объему корпуса, повышает полноту его выброса и надежность в работе. Кроме, того закрытие щелевых прорезей камеры предотвращает попадание порошка в камеру разложения, тем самым исключает частичное его спекание в рабочем положении и возможное засорение отверстий камеры. В результате этого образуемый в камере газ эффективно поступает в корпус и повышает степень аэрации и полноту выброса порошка из корпуса. В свою очередь отсутствие засорения отверстий спеченным порошком повышает удобства перезарядки огнетушителя, так как отпадает необходимость дополнительных усилий и затрат на очистку отверстий и камеры. 2 2273 1 Техническая сущность изобретения поясняется прилагаемым чертежом, где на фиг. 1 показан общий вид огнетушителя в разрезе, а на фиг. 2 разрез А-А фиг. 1, относящийся к торцевой поверхности камеры разложения. Предлагаемый огнетушитель (см. фиг. 1 и 2) состоит из цилиндрического корпуса 1 с огнегасящим порошковым составом 2 и газогенератора, включающего запорно-пусковое устройство 3 и камеру разложения 4 с газогенерирующим зарядом 5, установленным с зазором относительно стенок камеры. Корпус 1 огнетушителя выполнен в виде герметичного металлического цилиндра-емкости, заполненного огнегасящим порошковым составом 2, в верхней части которого размещен выпускной клапан 6 и имеется окно для установки газогенератора по оси цилиндра-емкости. Запорно-пусковое устройство 3 газогенератора установлено в верхней части корпуса включает инициирующий элемент 7 в виде навески 8 и вкладыша 9 газогенерирующего состава. На торцевой поверхности камеры выполнены отверстия 10 в виде щелевых прорезей, одна из кромок каждой прорези отклонена относительно торцевой поверхности камеры 4 в сторону донной части корпуса огнетушителя, при этом щелевые прорези 10 закрыты материалом, легко разрушаемым в рабочем положении давлением образуемого в камере газа. Кроме того, внутри камеры, выше щелевых прорезей 10 установлен ограничитель 11 положения нижней части заряда 5. Описываемый огнетушитель работает следующим образом. Предварительно огнетушитель подготавливают к работе, для чего в корпус 1 загружают огнегасящий порошковый состав 2, в камеру разложения 4 помещают таблетки газогенерирующего заряда 5, нижняя часть которого опирается на ограничитель 11 и образует перед щелевыми прорезями 10 некоторое пространство. Затем камеру 4 соединяют с запорно-пусковым устройством 3 и размещают собранный газогенератор в корпусе 1, предварительно закрыв щелевые прорези 10 слоем материала, легко разрушаемым в рабочем положении давлением образуемого в камере 4 газа. При применении огнетушителя с помощью запорно-пускового устройства 3 запускают газогенератор. В этом случае первоначально происходит импульсное разложение навески 8 инициирующего элемента 7 и разлагается вкладыш 9, образуя газ, который перемещается в камеру 4 и воздействует на таблетки газогенерирующего состава 5. Разлагаясь, заряд 5 образует газ и коксующие вещества (последние задерживаются ограничителем 11). Газ создает давление в камере 4, разрушает материал закрывающий щелевые прорези 10 и через них выходит в донную часть корпуса 1 огнетушителя, создавая в нем рабочее давление. После набора давления порошок 2 через клапан 6 попадает на очаг пожара. После использования огнетушителя по назначению производят очередную его перезарядку и, при необходимости, вновь используют по назначению. Практическое применение огнетушителя в пожарной технике свидетельствует о существенном повышении надежности его работы, более полном вытеснении порошка из корпуса и упрощении процесса перезарядки. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
