Порошковый огнетушитель

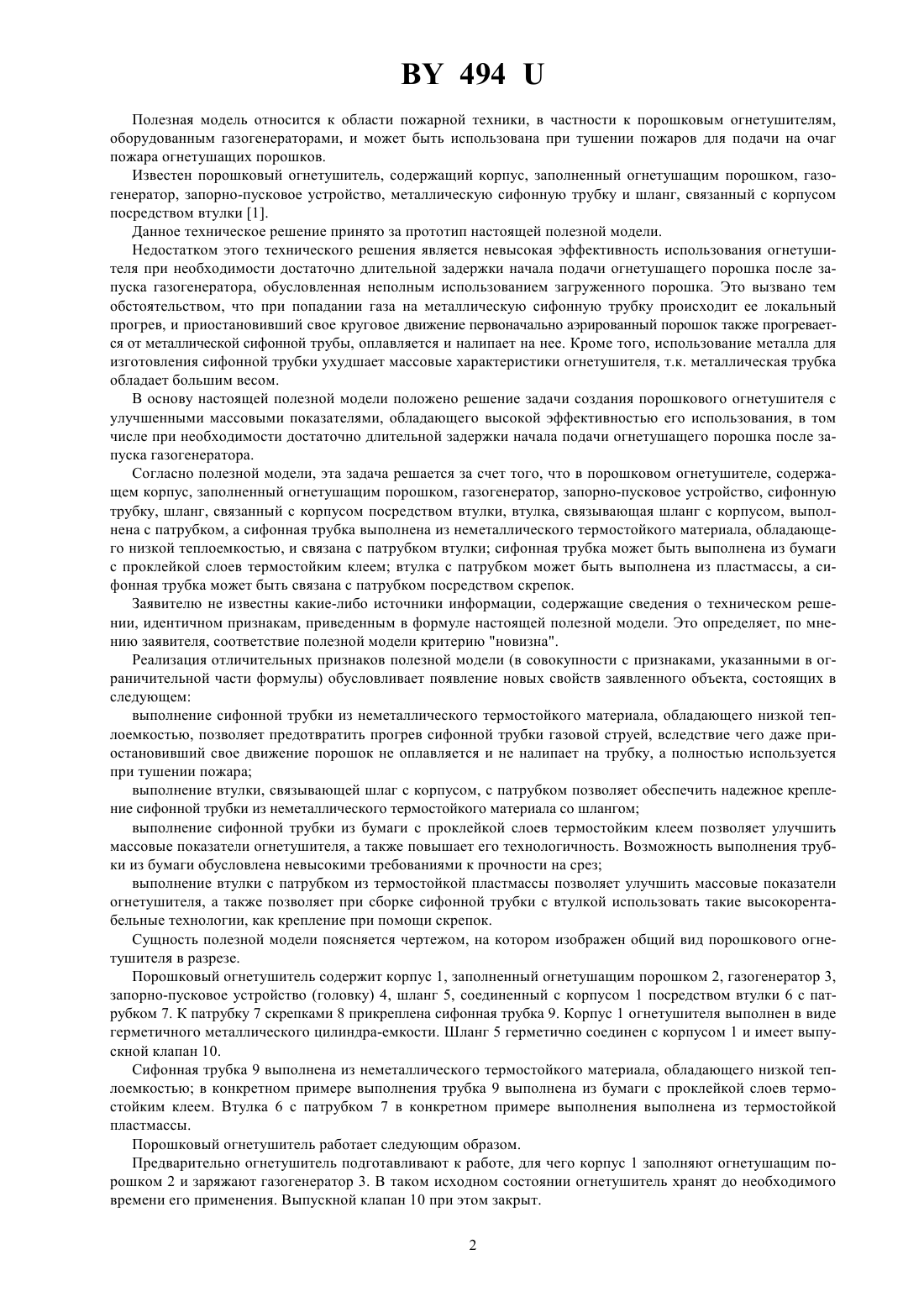

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Сакурин Владимир Михайлович, Мартышев Вячеслав Борисович,Мартышев Сергей Вячеславович(57) 1. Порошковый огнетушитель, содержащий корпус, заполненный огнетушащим порошком, газогенератор, запорно-пусковое устройство, сифонную трубку, шланг, связанный с корпусом посредством втулки, отличающийся тем, что втулка, связывающая шланг с корпусом, выполнена с патрубком, а сифонная трубка выполнена из неметаллического термостойкого материала, обладающего низкой теплоемкостью, и связана с патрубком втулки. 2. Порошковый огнетушитель по п. 1, отличающийся тем, что сифонная трубка выполнена из бумаги с проклейкой слоев термостойким клеем. 3. Порошковый огнетушитель по п. 2, отличающийся тем, что втулка с патрубком выполнена из пластмассы, а сифонная трубка связана с патрубком посредством скрепок.(56) 1. Патент Российской Федерации 1637813, МПК А 62 С 13/50, 1990 (прототип). 494 Полезная модель относится к области пожарной техники, в частности к порошковым огнетушителям,оборудованным газогенераторами, и может быть использована при тушении пожаров для подачи на очаг пожара огнетушащих порошков. Известен порошковый огнетушитель, содержащий корпус, заполненный огнетушащим порошком, газогенератор, запорно-пусковое устройство, металлическую сифонную трубку и шланг, связанный с корпусом посредством втулки 1. Данное техническое решение принято за прототип настоящей полезной модели. Недостатком этого технического решения является невысокая эффективность использования огнетушителя при необходимости достаточно длительной задержки начала подачи огнетушащего порошка после запуска газогенератора, обусловленная неполным использованием загруженного порошка. Это вызвано тем обстоятельством, что при попадании газа на металлическую сифонную трубку происходит ее локальный прогрев, и приостановивший свое круговое движение первоначально аэрированный порошок также прогревается от металлической сифонной трубы, оплавляется и налипает на нее. Кроме того, использование металла для изготовления сифонной трубки ухудшает массовые характеристики огнетушителя, т.к. металлическая трубка обладает большим весом. В основу настоящей полезной модели положено решение задачи создания порошкового огнетушителя с улучшенными массовыми показателями, обладающего высокой эффективностью его использования, в том числе при необходимости достаточно длительной задержки начала подачи огнетушащего порошка после запуска газогенератора. Согласно полезной модели, эта задача решается за счет того, что в порошковом огнетушителе, содержащем корпус, заполненный огнетушащим порошком, газогенератор, запорно-пусковое устройство, сифонную трубку, шланг, связанный с корпусом посредством втулки, втулка, связывающая шланг с корпусом, выполнена с патрубком, а сифонная трубка выполнена из неметаллического термостойкого материала, обладающего низкой теплоемкостью, и связана с патрубком втулки сифонная трубка может быть выполнена из бумаги с проклейкой слоев термостойким клеем втулка с патрубком может быть выполнена из пластмассы, а сифонная трубка может быть связана с патрубком посредством скрепок. Заявителю не известны какие-либо источники информации, содержащие сведения о техническом решении, идентичном признакам, приведенным в формуле настоящей полезной модели. Это определяет, по мнению заявителя, соответствие полезной модели критерию новизна. Реализация отличительных признаков полезной модели (в совокупности с признаками, указанными в ограничительной части формулы) обусловливает появление новых свойств заявленного объекта, состоящих в следующем выполнение сифонной трубки из неметаллического термостойкого материала, обладающего низкой теплоемкостью, позволяет предотвратить прогрев сифонной трубки газовой струей, вследствие чего даже приостановивший свое движение порошок не оплавляется и не налипает на трубку, а полностью используется при тушении пожара выполнение втулки, связывающей шлаг с корпусом, с патрубком позволяет обеспечить надежное крепление сифонной трубки из неметаллического термостойкого материала со шлангом выполнение сифонной трубки из бумаги с проклейкой слоев термостойким клеем позволяет улучшить массовые показатели огнетушителя, а также повышает его технологичность. Возможность выполнения трубки из бумаги обусловлена невысокими требованиями к прочности на срез выполнение втулки с патрубком из термостойкой пластмассы позволяет улучшить массовые показатели огнетушителя, а также позволяет при сборке сифонной трубки с втулкой использовать такие высокорентабельные технологии, как крепление при помощи скрепок. Сущность полезной модели поясняется чертежом, на котором изображен общий вид порошкового огнетушителя в разрезе. Порошковый огнетушитель содержит корпус 1, заполненный огнетушащим порошком 2, газогенератор 3,запорно-пусковое устройство (головку) 4, шланг 5, соединенный с корпусом 1 посредством втулки 6 с патрубком 7. К патрубку 7 скрепками 8 прикреплена сифонная трубка 9. Корпус 1 огнетушителя выполнен в виде герметичного металлического цилиндра-емкости. Шланг 5 герметично соединен с корпусом 1 и имеет выпускной клапан 10. Сифонная трубка 9 выполнена из неметаллического термостойкого материала, обладающего низкой теплоемкостью в конкретном примере выполнения трубка 9 выполнена из бумаги с проклейкой слоев термостойким клеем. Втулка 6 с патрубком 7 в конкретном примере выполнения выполнена из термостойкой пластмассы. Порошковый огнетушитель работает следующим образом. Предварительно огнетушитель подготавливают к работе, для чего корпус 1 заполняют огнетушащим порошком 2 и заряжают газогенератор 3. В таком исходном состоянии огнетушитель хранят до необходимого времени его применения. Выпускной клапан 10 при этом закрыт. 2 494 При применении с помощью запорно-пусковой головки 4 запускают газогенератор 3. Образуется горячий газ, который, попадая в корпус 1 огнетушителя, аэрирует порошок 2 и прогревает сифонную трубку 9. В корпусе 1 создается рабочее давление. Открывают выпускной клапан 10, и порошок 2 через сифонную трубку 9 и шланг 5 попадает на очаг пожара. В случае, когда время до начала подачи огнетушащего порошка 2 (открытия выпускного клапана 10) после запуска газогенератора 3 достаточно велико (нормативное время задержки составляет 5 с), частицы аэрированного порошка 2 прекращают круговое вращательное движение в корпусе 1. Однако, вследствие выполнения сифонной трубки 9 из материала, обладающего низкой теплоемкостью, трубка 9 не аккумулирует тепло, и прекративший движение порошок 2, прилегающий к трубке 9, не прогревается и не налипает на нее. Таким образом, обеспечивается полное использование загруженного порошка 2. После использования огнетушителя по назначению производят его очередную перезарядку. Вследствие устранения налипания оплавленного порошка на сифонную трубку, при очередной перезарядке огнетушителя не требуется ее дополнительная очистка. Огнетушитель готов к следующему применению. Порошковый огнетушитель весьма прост по конструкции, эффективен и может быть изготовлен промышленным способом из известных материалов с использованием известных технических средств, технологий, что обусловливает, по мнению заявителя, его соответствие критерию промышленная применимость. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
