Светящийся знак с автономным источником электропитания

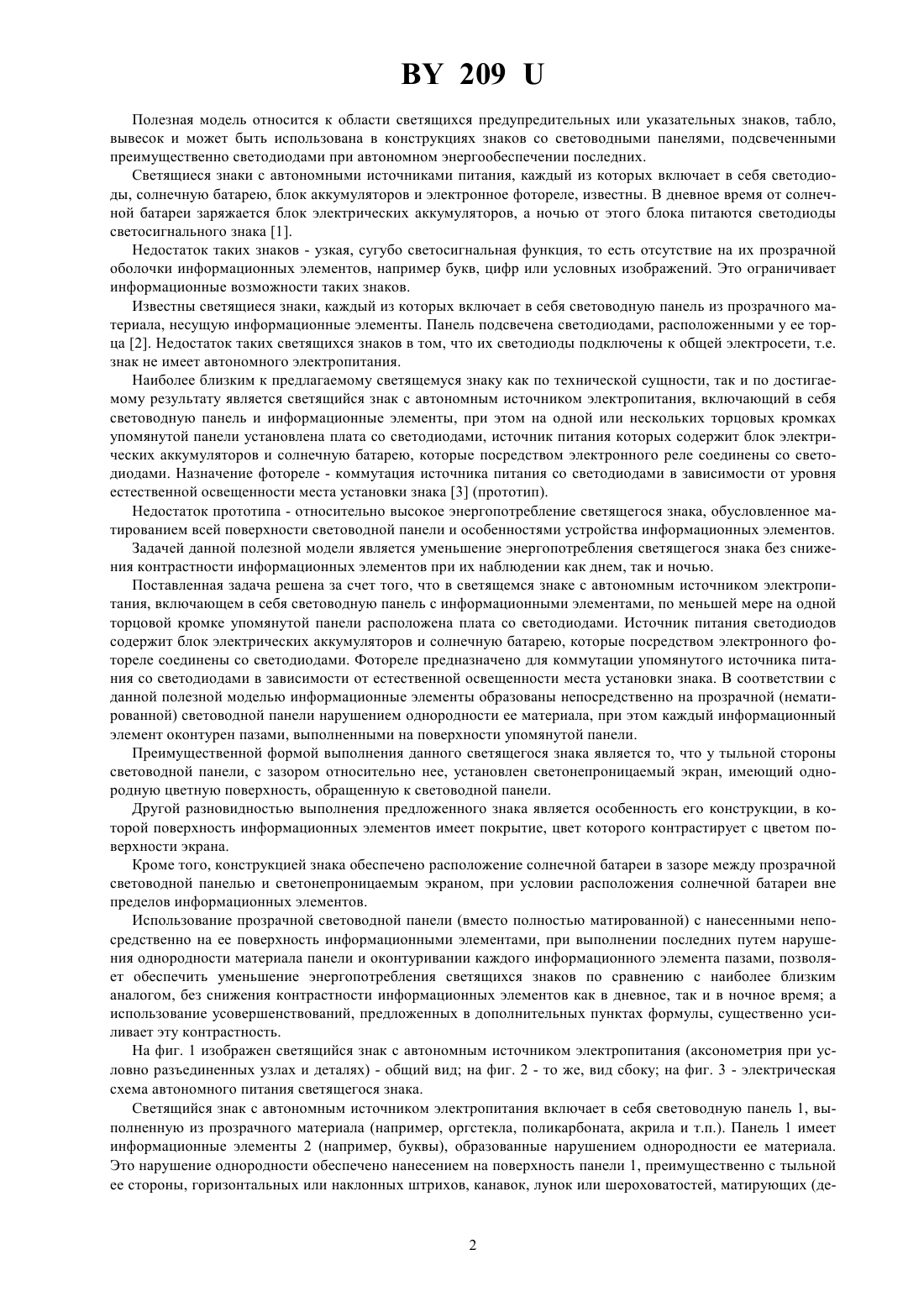

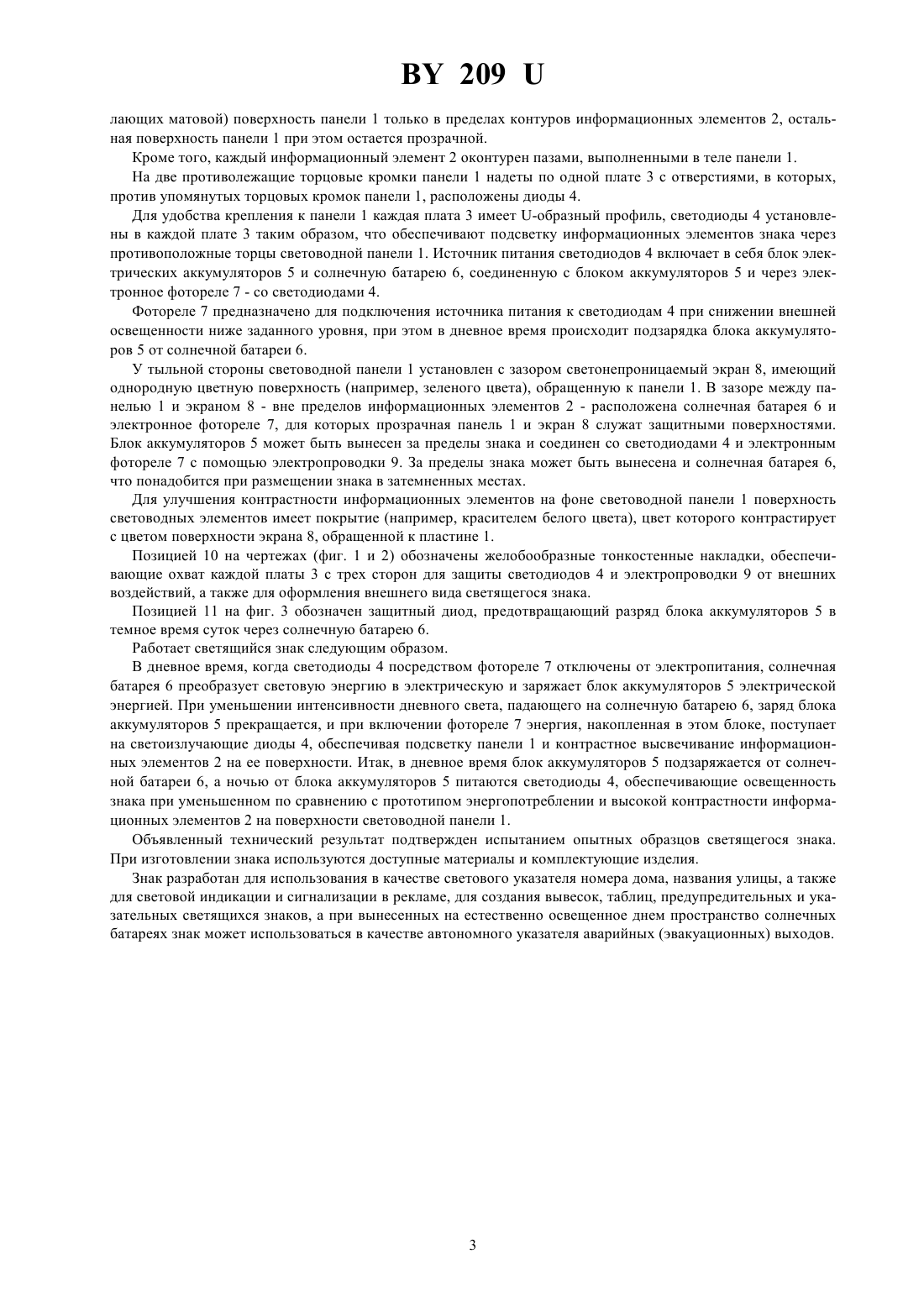

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Закрытое акционерное общество Золотой талер и К(73) Патентообладатель Закрытое акционерное общество Золотой талер и К(57) 1. Светящийся знак с автономным источником электропитания, включающий в себя световодную панель и информационные элементы, при этом по меньшей мере на одной торцовой кромке упомянутой панели установлена плата со светодиодами, источник питания которых содержит блок электрических аккумуляторов и солнечную батарею, которые посредством фотореле соединены со светодиодами, отличающийся тем, что информационные элементы образованы нарушением однородности материала прозрачной световодной панели и оконтурены пазами, выполненными на поверхности упомянутой панели. 2. Знак по п. 1, отличающийся тем, что у тыльной стороны световодной пластины установлен с зазором светонепрониаемый экран, имеющий однородную цветную поверхность, обращенную к световодной панели. 3. Знак по п. 1 или 2, отличающийся тем, что поверхность информационных элементов имеет покрытие,цвет которого контрастирует с цветом поверхности экрана. 4. Знак по одному из пп. 1-3, отличающийся тем, что солнечная батарея расположена в зазоре между прозрачной световодной панелью и светонепроницаемым экраном, при условии ее расположения вне пределов информационных элементов. 209 Полезная модель относится к области светящихся предупредительных или указательных знаков, табло,вывесок и может быть использована в конструкциях знаков со световодными панелями, подсвеченными преимущественно светодиодами при автономном энергообеспечении последних. Светящиеся знаки с автономными источниками питания, каждый из которых включает в себя светодиоды, солнечную батарею, блок аккумуляторов и электронное фотореле, известны. В дневное время от солнечной батареи заряжается блок электрических аккумуляторов, а ночью от этого блока питаются светодиоды светосигнального знака 1. Недостаток таких знаков - узкая, сугубо светосигнальная функция, то есть отсутствие на их прозрачной оболочки информационных элементов, например букв, цифр или условных изображений. Это ограничивает информационные возможности таких знаков. Известны светящиеся знаки, каждый из которых включает в себя световодную панель из прозрачного материала, несущую информационные элементы. Панель подсвечена светодиодами, расположенными у ее торца 2. Недостаток таких светящихся знаков в том, что их светодиоды подключены к общей электросети, т.е. знак не имеет автономного электропитания. Наиболее близким к предлагаемому светящемуся знаку как по технической сущности, так и по достигаемому результату является светящийся знак с автономным источником электропитания, включающий в себя световодную панель и информационные элементы, при этом на одной или нескольких торцовых кромках упомянутой панели установлена плата со светодиодами, источник питания которых содержит блок электрических аккумуляторов и солнечную батарею, которые посредством электронного реле соединены со светодиодами. Назначение фотореле - коммутация источника питания со светодиодами в зависимости от уровня естественной освещенности места установки знака 3 (прототип). Недостаток прототипа - относительно высокое энергопотребление светящегося знака, обусловленное матированием всей поверхности световодной панели и особенностями устройства информационных элементов. Задачей данной полезной модели является уменьшение энергопотребления светящегося знака без снижения контрастности информационных элементов при их наблюдении как днем, так и ночью. Поставленная задача решена за счет того, что в светящемся знаке с автономным источником электропитания, включающем в себя световодную панель с информационными элементами, по меньшей мере на одной торцовой кромке упомянутой панели расположена плата со светодиодами. Источник питания светодиодов содержит блок электрических аккумуляторов и солнечную батарею, которые посредством электронного фотореле соединены со светодиодами. Фотореле предназначено для коммутации упомянутого источника питания со светодиодами в зависимости от естественной освещенности места установки знака. В соответствии с данной полезной моделью информационные элементы образованы непосредственно на прозрачной (нематированной) световодной панели нарушением однородности ее материала, при этом каждый информационный элемент оконтурен пазами, выполненными на поверхности упомянутой панели. Преимущественной формой выполнения данного светящегося знака является то, что у тыльной стороны световодной панели, с зазором относительно нее, установлен светонепроницаемый экран, имеющий однородную цветную поверхность, обращенную к световодной панели. Другой разновидностью выполнения предложенного знака является особенность его конструкции, в которой поверхность информационных элементов имеет покрытие, цвет которого контрастирует с цветом поверхности экрана. Кроме того, конструкцией знака обеспечено расположение солнечной батареи в зазоре между прозрачной световодной панелью и светонепроницаемым экраном, при условии расположения солнечной батареи вне пределов информационных элементов. Использование прозрачной световодной панели (вместо полностью матированной) с нанесенными непосредственно на ее поверхность информационными элементами, при выполнении последних путем нарушения однородности материала панели и оконтуривании каждого информационного элемента пазами, позволяет обеспечить уменьшение энергопотребления светящихся знаков по сравнению с наиболее близким аналогом, без снижения контрастности информационных элементов как в дневное, так и в ночное время а использование усовершенствований, предложенных в дополнительных пунктах формулы, существенно усиливает эту контрастность. На фиг. 1 изображен светящийся знак с автономным источником электропитания (аксонометрия при условно разъединенных узлах и деталях) - общий вид на фиг. 2 - то же, вид сбоку на фиг. 3 - электрическая схема автономного питания светящегося знака. Светящийся знак с автономным источником электропитания включает в себя световодную панель 1, выполненную из прозрачного материала (например, оргстекла, поликарбоната, акрила и т.п.). Панель 1 имеет информационные элементы 2 (например, буквы), образованные нарушением однородности ее материала. Это нарушение однородности обеспечено нанесением на поверхность панели 1, преимущественно с тыльной ее стороны, горизонтальных или наклонных штрихов, канавок, лунок или шероховатостей, матирующих (де 2 209 лающих матовой) поверхность панели 1 только в пределах контуров информационных элементов 2, остальная поверхность панели 1 при этом остается прозрачной. Кроме того, каждый информационный элемент 2 оконтурен пазами, выполненными в теле панели 1. На две противолежащие торцовые кромки панели 1 надеты по одной плате 3 с отверстиями, в которых,против упомянутых торцовых кромок панели 1, расположены диоды 4. Для удобства крепления к панели 1 каждая плата 3 имеет -образный профиль, светодиоды 4 установлены в каждой плате 3 таким образом, что обеспечивают подсветку информационных элементов знака через противоположные торцы световодной панели 1. Источник питания светодиодов 4 включает в себя блок электрических аккумуляторов 5 и солнечную батарею 6, соединенную с блоком аккумуляторов 5 и через электронное фотореле 7 - со светодиодами 4. Фотореле 7 предназначено для подключения источника питания к светодиодам 4 при снижении внешней освещенности ниже заданного уровня, при этом в дневное время происходит подзарядка блока аккумуляторов 5 от солнечной батареи 6. У тыльной стороны световодной панели 1 установлен с зазором светонепроницаемый экран 8, имеющий однородную цветную поверхность (например, зеленого цвета), обращенную к панели 1. В зазоре между панелью 1 и экраном 8 - вне пределов информационных элементов 2 - расположена солнечная батарея 6 и электронное фотореле 7, для которых прозрачная панель 1 и экран 8 служат защитными поверхностями. Блок аккумуляторов 5 может быть вынесен за пределы знака и соединен со светодиодами 4 и электронным фотореле 7 с помощью электропроводки 9. За пределы знака может быть вынесена и солнечная батарея 6,что понадобится при размещении знака в затемненных местах. Для улучшения контрастности информационных элементов на фоне световодной панели 1 поверхность световодных элементов имеет покрытие (например, красителем белого цвета), цвет которого контрастирует с цветом поверхности экрана 8, обращенной к пластине 1. Позицией 10 на чертежах (фиг. 1 и 2) обозначены желобообразные тонкостенные накладки, обеспечивающие охват каждой платы 3 с трех сторон для защиты светодиодов 4 и электропроводки 9 от внешних воздействий, а также для оформления внешнего вида светящегося знака. Позицией 11 на фиг. 3 обозначен защитный диод, предотвращающий разряд блока аккумуляторов 5 в темное время суток через солнечную батарею 6. Работает светящийся знак следующим образом. В дневное время, когда светодиоды 4 посредством фотореле 7 отключены от электропитания, солнечная батарея 6 преобразует световую энергию в электрическую и заряжает блок аккумуляторов 5 электрической энергией. При уменьшении интенсивности дневного света, падающего на солнечную батарею 6, заряд блока аккумуляторов 5 прекращается, и при включении фотореле 7 энергия, накопленная в этом блоке, поступает на светоизлучающие диоды 4, обеспечивая подсветку панели 1 и контрастное высвечивание информационных элементов 2 на ее поверхности. Итак, в дневное время блок аккумуляторов 5 подзаряжается от солнечной батареи 6, а ночью от блока аккумуляторов 5 питаются светодиоды 4, обеспечивающие освещенность знака при уменьшенном по сравнению с прототипом энергопотреблении и высокой контрастности информационных элементов 2 на поверхности световодной панели 1. Объявленный технический результат подтвержден испытанием опытных образцов светящегося знака. При изготовлении знака используются доступные материалы и комплектующие изделия. Знак разработан для использования в качестве светового указателя номера дома, названия улицы, а также для световой индикации и сигнализации в рекламе, для создания вывесок, таблиц, предупредительных и указательных светящихся знаков, а при вынесенных на естественно освещенное днем пространство солнечных батареях знак может использоваться в качестве автономного указателя аварийных (эвакуационных) выходов. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
