Светящийся знак

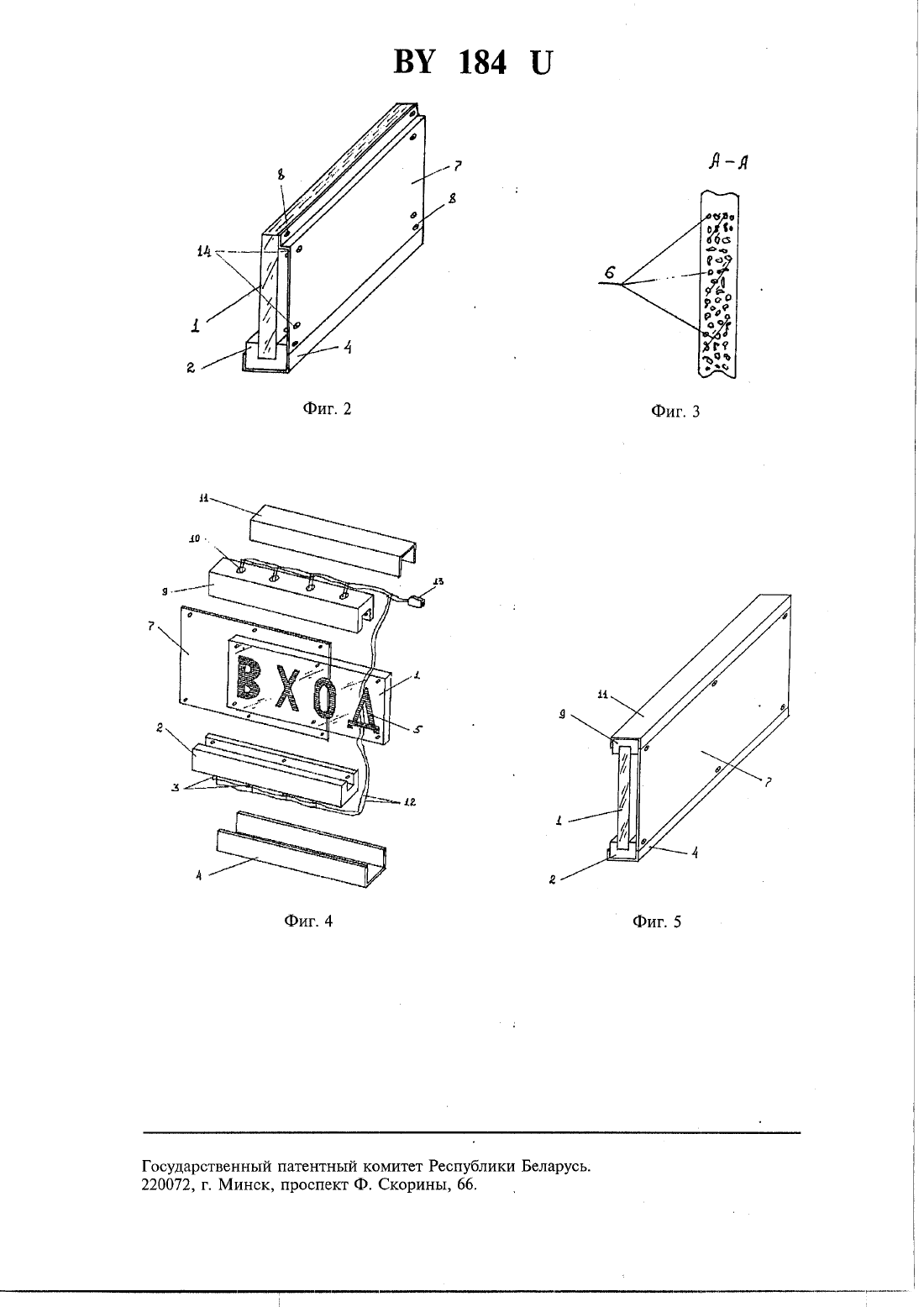

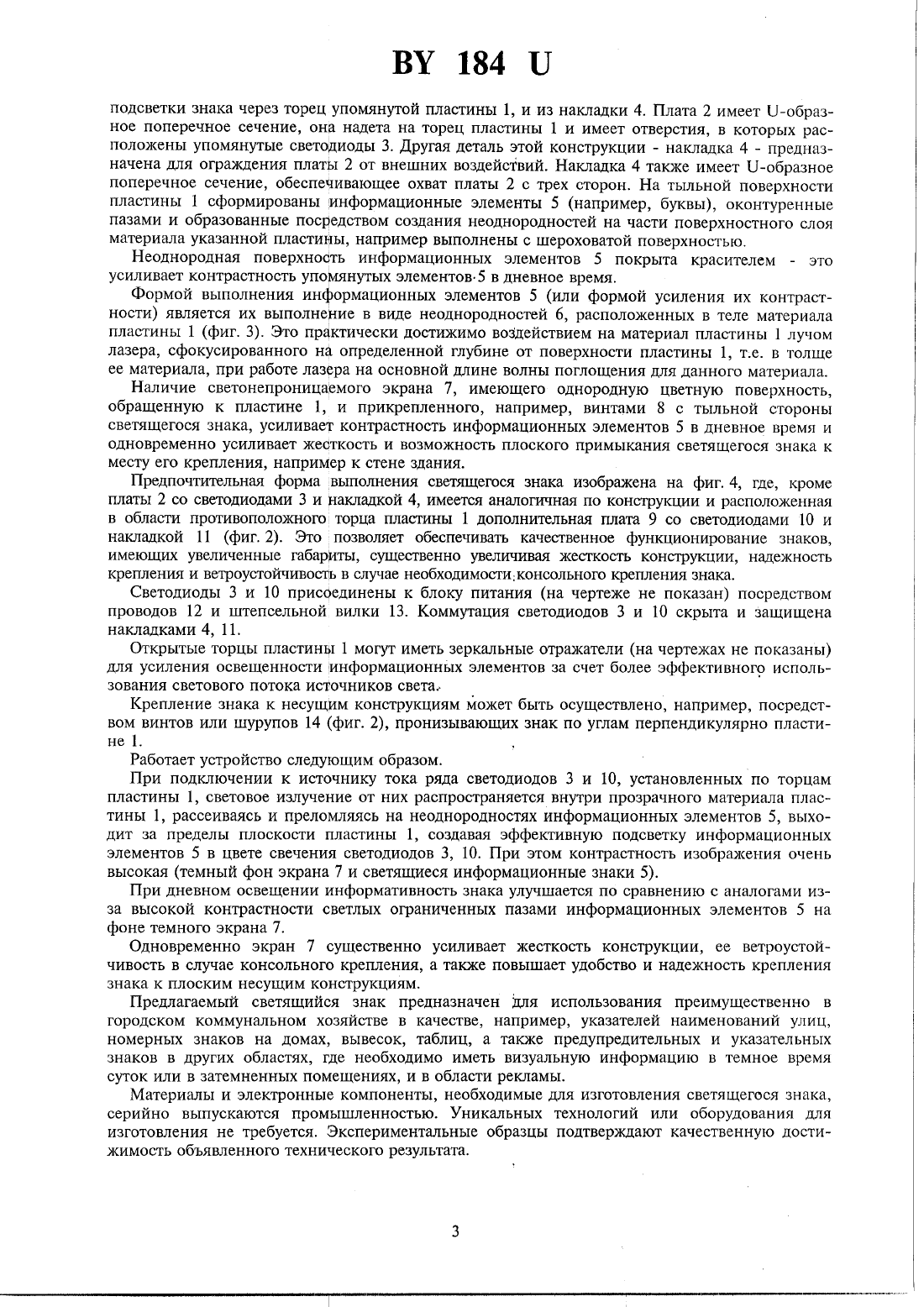

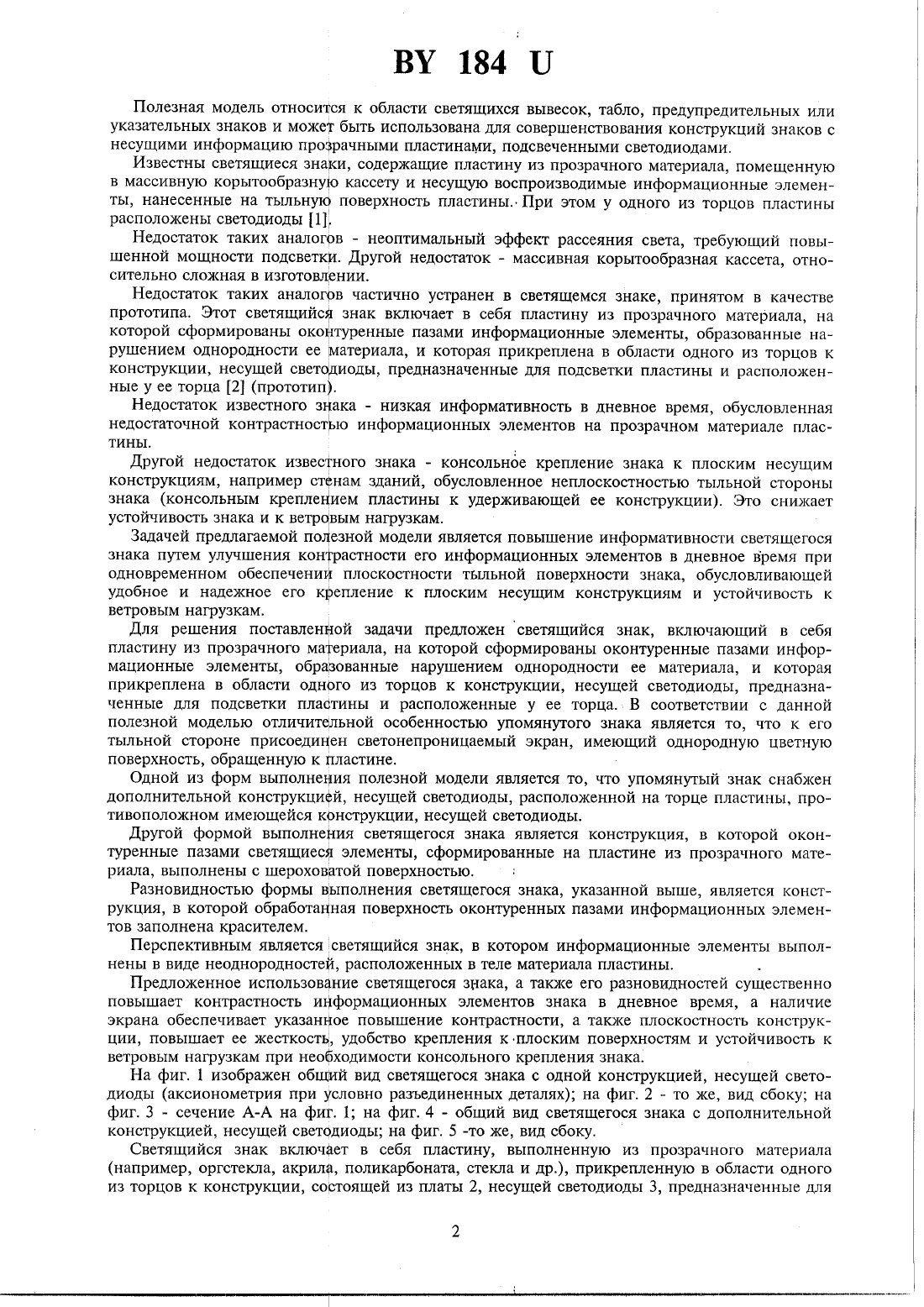

ОПИСАНИЕ РЕСПУБЛИКА БЕЛАРУСЬ (19) ВУ (П) 184 ПАНТУ 3 516 о о 9 г 13/00(71) Заявитель Закрьпое акционерное общество Золотой талер и К (ВУ)(73) Патентообладатель Закрытое акционер ное общество Золотой талер и К (ВУ)1. Светящийся знак, включающий в себя пластину из прозрачного материала, на которой сформированы оконтуренные пазами информационные элеменгьдобразованные нарушением однородности материала пластины, прикрепленной в области одного из торцов к конструкции, несущей светодиоды, отличающийся тем, что к его тыльной стороне присоединен светонепроницаемый экран, имеющий однородную цветную поверхность, обращенную к пластине.2. Знак по п. 1, отличающийся тем, что он снабжен дополнительной конструкцией, несущей светодиоды и расположенной на торце пластины, противоположном имеющейся конструкции,несущей светодиоды.4. Знак по п. 3, отличающийся тем, что поверхность информационных элементов покрыта красителем. а5. Знак по п. 1 или 2, отличающийся тем, что информационные элементы выполнены в виде неоднородностей, расположенных в теле материала пластины.Полезная модель относится к области светящихся вывесок, табло, предупредительных или указательных знаков и может быть использована для совершенствования конструкций знаков с несущими информацию прозрачными пластинами, подсвеченными светодиодами.Известны светящиеся знаки, содержащие пластину из прозрачного материала, помещенную в массивную корытообразную кассету и несущую воспроизводимые информационные элементы, нанесенные на тыльную поверхность пластиньь При этом у одного из торцов пластины расположены светодиоды 1, Недостаток таких аналогов - неоптимальный эффект рассеяния света, требующий повЬ 1 щенной мощности подсветки. Другой недостаток - массивная корытообразная кассета, относительно сложная в изготовлении.Недостаток таких аналогов частично устранен в светящемся знаке, принятом в качестве прототипа. Этот светящийся знак включает в себя пластину из прозрачного материала, на которой сформированы оконтуренные пазами информационные элементы, образованные нарушением однородности ее материала, и которая прикреплена в области одного из торцов к конструкции, несущей светодиоды, предназначенные для подсветки пластины и расположенные у ее торца 2 (прототип).Недостаток известного знака - низкая информативность в дневное время, обусловленная недостаточной контрастностью информационных элементов на прозрачном материале пластины. рДругой недостаток известного знака - консольное крепление знака к плоским несущим конструкциям, например стнам зданий, обусловленное неплоскостностью тыльной стороны знака (консольным креплех-Тием пластины к удерживающей ее конструкции). Это снижает устойчивость знака и к ветровым нагрузкам.Задачей предлагаемой подезной модели является повышение информативности светящегося знака путем улучшения контрастности его информационных элементов в дневное время при одновременном обеспечении плоскостности тыльной поверхности знака, обусловливающей удобное и надежное его крепление к плоским несущим конструкциям и устойчивость к ветровым нагрузкам.Для решения поставленной задачи предложен светящийся знак, включающий в себя пластину из прозрачного материала, на которой сформированы оконтуренные пазами информационные элементы, обрарованные нарушением однородности ее материала, и которая прикреплена в области одного из торцов к конструкции, несущей светодиоды, предназначенные для подсветки пластины и расположенные у ее торца. В соответствии с данной полезной моделью отличительной особенностью упомянутого знака является то, что к его тыльной стороне присоединен светонепроницаемый экран, имеющий однородную цветную поверхность, обращенную к пластине.Одной из форм выполнения полезной модели является то, что упомянутый знак снабжен дополнительной конструкцией, несущей светодиоды, расположенной на торце пластины, противоположном имеющейся конструкции, несущей светодиоды.Другой формой выполнения светящегося знака является конструкция, в которой оконтуренные пазами светящиеся элементы, сформированные на пластине из прозрачного материала, выполнены с шероховатой поверхностью.Разновидностью формы в 3 ыполнения светящегося знака, указанной выше, является конструкция, в которой обработанная поверхность оконтуренных пазами информационных элементов заполнена красителем.Перспективным является светящийся знак, в котором информационные элементы выполнены в виде неоднородностей, расположенных в теле материала пластины. .Предложенное использование светящегося знака, а также его разновидностей существенно повышает контрастность информационных элементов знака в дневное время, а наличие экрана обеспечивает указанное повышение контрастности, а также плоскостность конструкции, повышает ее жесткостц, удобство крепления кплоским поверхностям и устойчивость к ветровым нагрузкам при необходимости консольного крепления знака. .На фиг. 1 изображен общий вид светящегося знака с одной конструкцией, несущей светодиоды (аксионометрия при условно разъединенных деталях) на фиг. 2 - то же, вид сбоку на фиг. 3 - сечение А-А на фиг. 1 на фиг. 4 - общий вид светящегося знака с дополнительной конструкцией, несущей светодиоды на фиг. 5 -то же, вид сбоку.Светящийся знак включает в себя пластину, выполненную из прозрачного материала(например, оргстекла, акрила, поликарбоната, стекла и др.), прикрепленную в области одного из торцов к конструкции, состоящей из платы 2, несущей светодиоды 3, предназначенные дляподсветки знака через торец упомянутой пластины 1, И из накладки 4. Плата 2 имеет Ы-образное поперечное сечение, она надета на торец пластины 1 и имеет отверстия, в которых расположены упомянутые светодиоды 3. Другая Деталь этой конструкции накладка 4 - предназначена для ограждения платы 2 от внешних воздействий. Накладка 4 также имеет Ы-образное поперечное сечение, обеспечивающее охват платы 2 с трех сторон. На тыльной поверхности пластины 1 сформированы информационные элементы 5 (например, буквы), оконтуренные пазами и образованные посредством создания неоднородностей на части поверхностного слоя материала указанной пластины, например выполнены с шероховатой поверхностью.Неоднородная поверхность информационных элементов 5 покрыта красителем - это усиливает контрастность упомянутых элементов 5 в дневное время.Формой выполнения информационных элементов 5 (или формой усиления их контрастности) является их выполнение в виде неоднородностей 6, расположенных в теле материала пластины 1 (фиг. 3). Это практически достижимо воздействием на материал пластины 1 лучом лазера, сфокусированного на определенной глубине от поверхности пластины 1, т.е. в толще ее материала, при работе лазера на основной длине волны поглощения для данного материала.Наличие светонепроницаемого экрана 7, имеющего однородную цветную поверхность,обращенную к пластине 1, и прикрепленного, например, винтами 8 с тыльной стороны светящегося знака, усиливает контрастность информационных элементов 5 в дневное время и одновременно усиливает жесткость и возможность плоского примыкания светящегося знака к месту его крепления, например к стене здания.Предпочтительная форма выполнения светящегося знака изображена на фиг. 4, где, кроме платы 2 со светодиодами 3 и накладкой 4, имеется аналогичная по конструкции и расположенная в области противоположного торца пластины 1 дополнительная плата 9 со светодиодами 10 и накладкой 11 (фиг. 2). Это позволяет обеспечивать качественное функционирование знаков,имеющих увеличенные габариты, существенно увеличивая жесткость конструкции, надежность крепления и ветроустойчивосвь в случае необходимостидконсольного крепления знака.Открытые торцы пластины 1 могут иметь зеркальные отражатели (на чертежах не показаны) для усиления освещенности информационных элементов за счет более эффективногр использования светового потока источников светаКрепление знака к несущим конструкциям может быть осуществлено, например, посредством винтов или шурупов 14 (фиг. 2), пронизывающих знак по углам перпендикулярно пласти не 1. .Работает устройство следующим образом.При подключении к источнику тока ряда светодиодов 3 и 10, установленных по торцам пластины 1, световое излучение от них распространяется внутри прозрачного материала пластины 1, рассеиваясь и преломляясь на неоднородностях информационных элементов 5, выходит за пределы плоскости пластины 1, создавая эффективную подсветку информационных элементов 5 в цвете свечения светодиодов 3, 10. При этом контрастность изображения очень высокая (темный фон экрана 7 и светящиеся информационные знаки 5).При дневном освещении информативность знака улучшается по сравнению с аналогами изза высокой контрастности светлых ограниченных пазами информационных элементов 5 на фоне темного экрана 7.Одновременно экран 7 существенно усиливает жесткость конструкции, ее ветроустойчивость в случае консольного крепления, а также повышает удобство и надежность крепления знака к плоским несущим конструкциям.Предлагаемый светящийся знак предназначен для использования преимущественно в городском коммунальном хозяйстве в качестве, например, указателей наименований улиц,номерных знаков на домах, вывесок, таблиц, а также предупредительных и указательных знаков в других областях, где необходимо иметь визуальную информацию в темное время суток или в затемненных помещениях, и в области рекламы.Материалы и электронные компоненты, необходимые для изготовления светящегося знака,серийно выпускаются промышленностью. Уникальных технологий или оборудования для изготовления не требуется. Экспериментальные образцы подтверждают качественную дости жимость объявленного технического результата.Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
