Блок декоративный строительный угловой

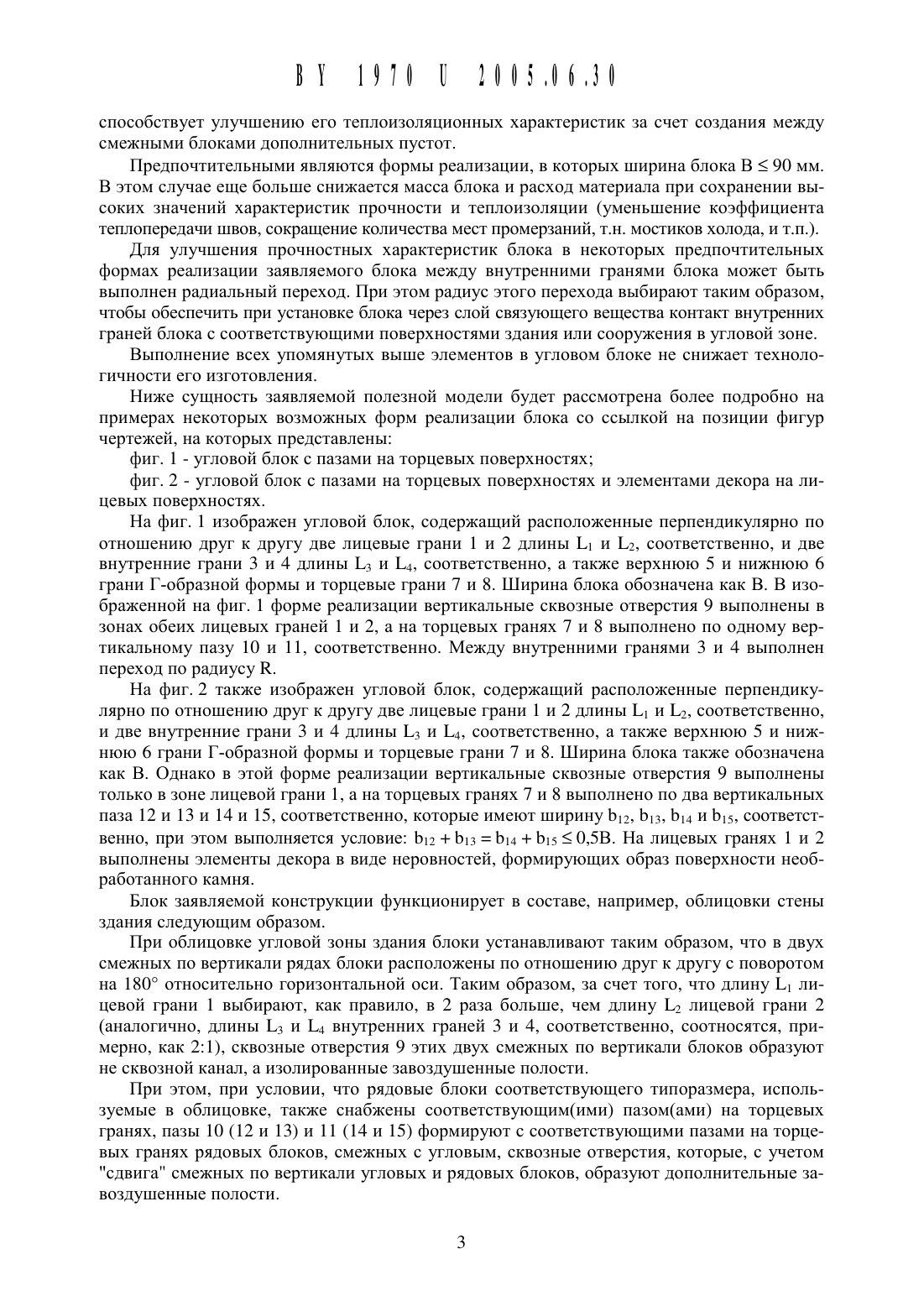

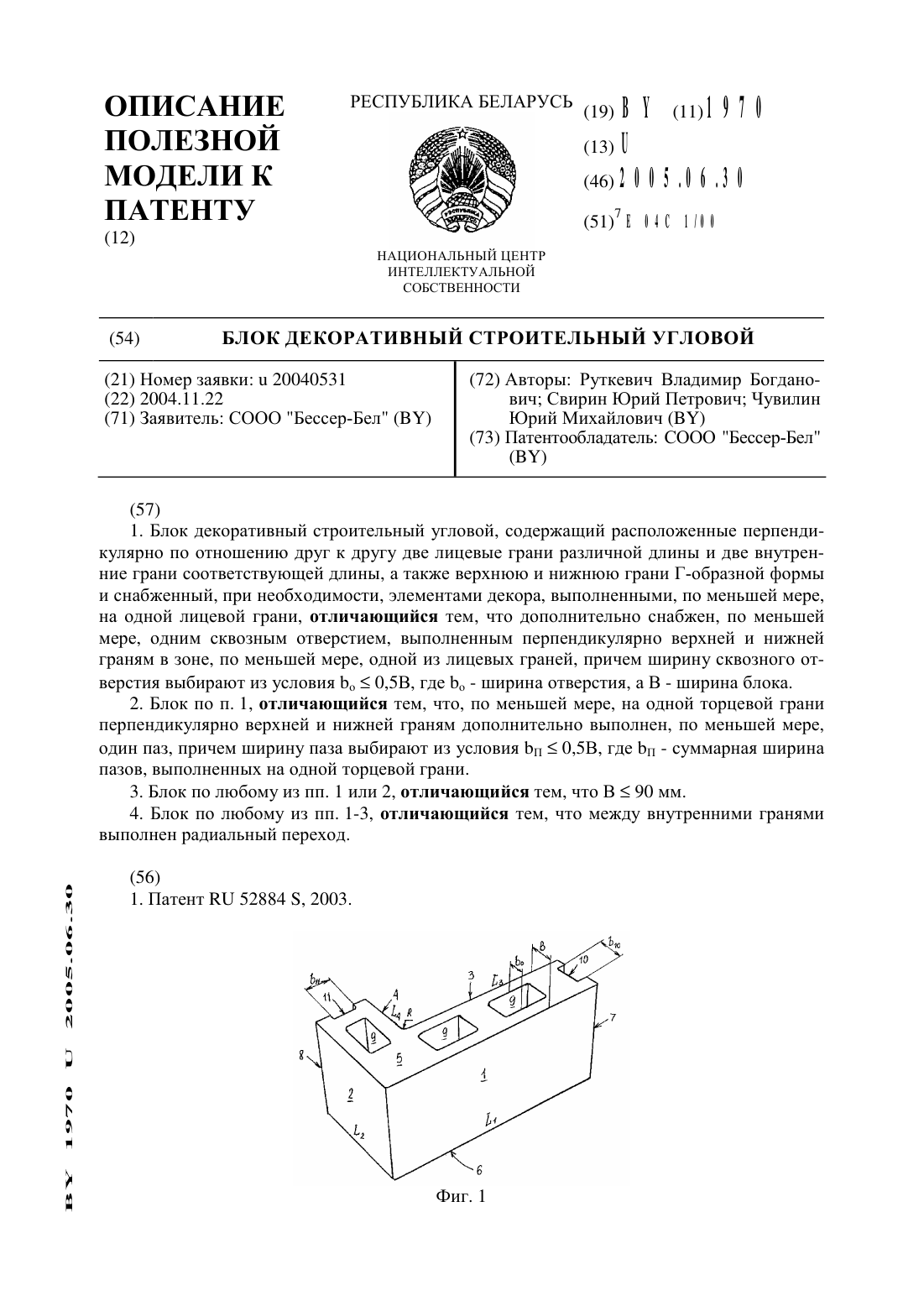

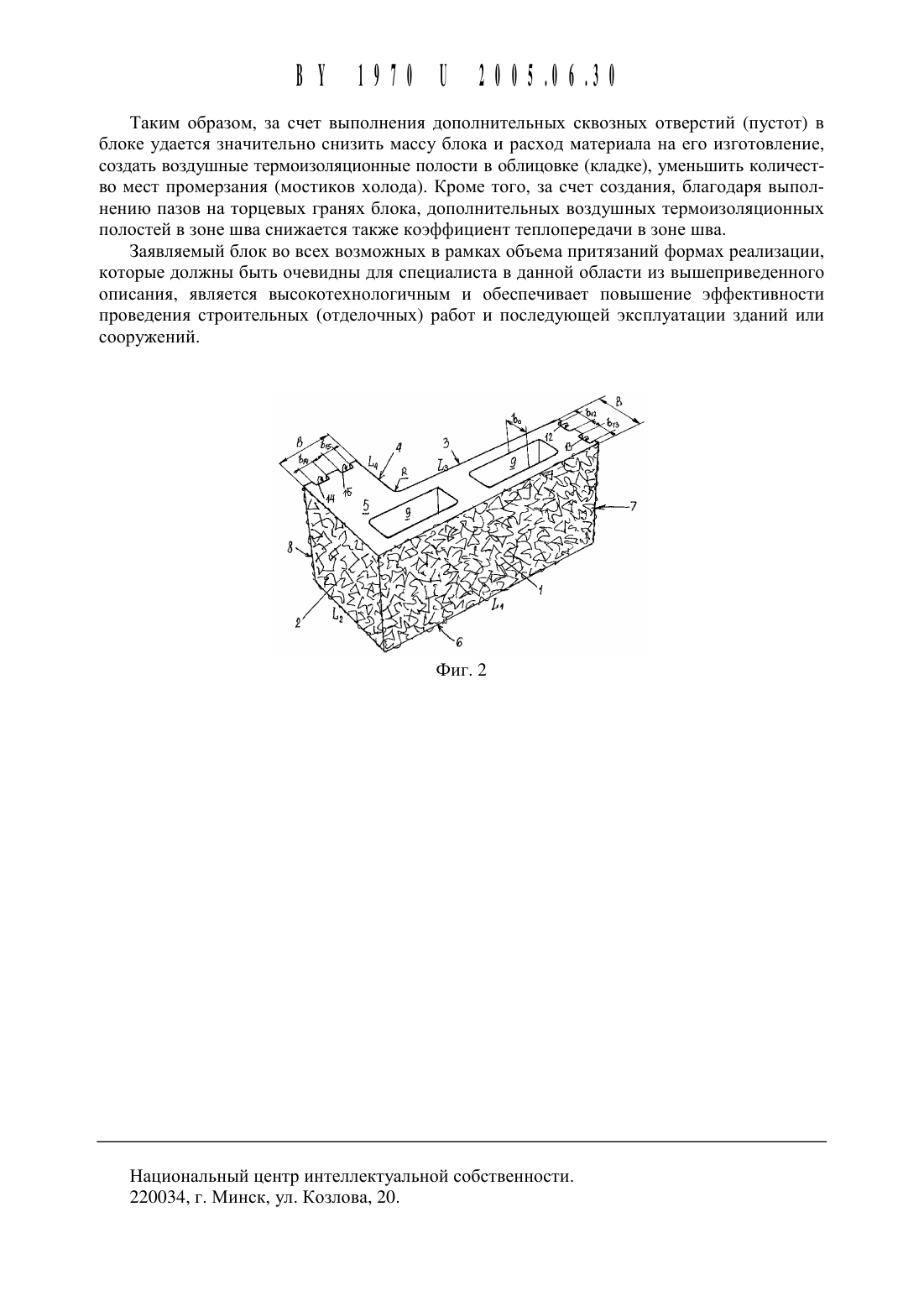

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) БЛОК ДЕКОРАТИВНЫЙ СТРОИТЕЛЬНЫЙ УГЛОВОЙ(72) Авторы Руткевич Владимир Богданович Свирин Юрий Петрович Чувилин Юрий Михайлович (ВУ)1. Блок декоративный строительный угловой, содержащий расположенные перпендикулярно по отнощению друг К другу две лицевые грани различной длины и две внутренние грани соответствующей длины, а также верхнюю и нижнюю грани Г-образной формы и снабженный, при необходимости, элементами декора, выполненными, по меньшей мере,на одной лицевой грани, отличающийся тем, что дополнительно снабжен, по меньщей мере, одним сквозным отверстием, выполненным перпендикулярно верхней и нижней граням в зоне, по меньщей мере, одной из лицевых граней, причем щирину сквозного отверстия выбирают из условия ЬО З 0,5 В, где Ьо - щирина отверстия, а В - щирина блока.2. Блок по п. 1, отличающийся тем, что, по меньщей мере, на одной торцевой грани перпендикулярно верхней и нижней граням дополнительно выполнен, по меньщей мере,один паз, причем щирину паза выбирают из условия ЬП З 0,5 В, где ЬП - суммарная щирина пазов, выполненных на одной торцевой грани.3. Блок по любому из пп. 1 или 2, отличающийся тем, что В 5 90 мм.4. Блок по любому из пп. 1-3, отличающийся тем, что между внутренними гранями выполнен радиальный переход.Настоящая полезная Модель относится К строительным элементам, в частности К строительным блокам, которые предпочтительно могут быть использованы в декоративных целях, в том числе для отделки (облицовки) угловых зон зданий и сооружений.Традиционно для отделки (облицовки) стен зданий и сооружений используют строительные конструкции типа кирпичей, блоков, панелей и т.п., которые выполнены из различных материалов и имеют различную форму. При этом, как правило, строительные элементы, которые используются в качестве декоративных (например, для облицовки фасадов зданий и сооружений), имеют форму рядовых строительных элементов. В связи с этим при облицовке угловых зон зданий и сооружений необходимо либо использовать стандартные (промышленного производства) элементы половинной длины, в случае их наличия, либо на месте осуществлять резку элементов в соответствии с требуемыми размерами. Для преодоления этой проблемы производители все чаще стали выпускать строительные элементы в угловом исполнении.Так, известен ряд вариантов облицовочных кирпичей для монолитных стен, которые имеют Г-образную форму горизонтального сечения 1. Такие облицовочные кирпичи содержат расположенные перпендикулярно по отношению друг к другу две лицевые грани различной длины и две внутренние грани соответствующей длины, а также верхнюю и нижнюю грани Г-образной формы. В отдельных случаях на лицевых гранях выполняются элементы декора, которые представляют собой вертикальные пазы или имитацию поверхности необработанного камня, или выступающие элементы вкрапления. Облицовочные кирпичи такой конструкции достаточно удобны при выполнении облицовочных работ,однако имеют значительную массу и не обеспечивают в достаточной мере требуемые теплоизоляционные свойства зданий или сооружений. Увеличение габаритных размеров таких кирпичей или выполнение их из некерамического материала, например бетона, влекут за собой значительное увеличение массы и не обеспечивают улучшение теплоизоляционных характеристик.Таким образом, актуальной остается проблема обеспечения строительства облегченными и технологичными с точки зрения проведения облицовочных работ строительными блоками, обладающими высокими теплоизоляционными и прочностными характеристиками.Задачей полезной модели является создание блока декоративного строительного углового, предпочтительно для облицовки угловых зон зданий и сооружений, который при сохранении своих прочностных характеристик и снижении расхода материала обеспечивал бы повышение теплоизоляционных свойств блока и технологичности его изготовления.Поставленная задача решается блоком декоративным строительным угловым, содержащим расположенные перпендикулярно по отношению друг к другу две лицевые грани различной длины и две внутренние грани соответствующей длины, а также верхнюю и нижнюю грани Г-образной формы и снабженным, при необходимости, элементами декора,выполненными, по меньшей мере, на одной лицевой грани, за счет того, что блок дополнительно снабжен, по меньшей мере, одним сквозным отверстием, выполненным перпендикулярно верхней и нижней граням в зоне, по меньшей мере, одной из лицевых граней,причем ширину сквозного отверстия выбирают из условия Ьо 5 О,5 В, где ЬО - ширина отверстия, а В - ширина блока. Выполнение сквозных отверстий (пустот) в блоке обеспечивает, с одной стороны, значительное снижение расхода материала и снижение массы блока, а с другой стороны, определяет формирования завоздушенных полостей в облицовке здания или сооружения, что улучшает теплоизоляционные свойства здания или сооружения в целом. При этом при выполнение указанного условия выбора ширины сквозного отверстия не ухудшаются прочностные характеристики блоков.В предпочтительных формах реализации блока, по меньшей мере, на одной его торцевой грани перпендикулярно верхней и нижней граням дополнительно выполнен, по меньшей мере, один паз, причем ширину паза выбирают из условия ЬП 5 О,5 В, где ЬП - суммарная ширина пазов, выполненных на одной торцевой грани. Такое выполнение блока такжеспособствует улучшению его теплоизоляционных характеристик за счет создания между смежными блоками Дополнительных пустот.Предпочтительными являются формы реализации, в которых ширина блока В 5 90 мм. В этом случае еще больше снижается масса блока и расход материала при сохранении вь 1 соких значений характеристик прочности и теплоизоляции (уменьшение коэффициента теплопередачи швов, сокращение количества мест промерзаний, т.н. мостиков холода, и т.п.).Для улучшения прочностных характеристик блока в некоторых предпочтительных формах реализации заявляемого блока между внутренними гранями блока может быть выполнен радиальный переход. При этом радиус этого перехода выбирают таким образом,чтобы обеспечить при установке блока через слой связующего вещества контакт внутренних граней блока с соответствующими поверхностями здания или сооружения в угловой зоне.Выполнение всех упомянутых выше элементов в угловом блоке не снижает технологичности его изготовления.Ниже сущность заявляемой полезной модели будет рассмотрена более подробно на примерах некоторых возможных форм реализации блока со ссылкой на позиции фигур чертежей, на которых представленыфиг. 1 - угловой блок с пазами на торцевых поверхностяхфиг. 2 - угловой блок с пазами на торцевых поверхностях и элементами декора на лицевых поверхностях.На фиг. 1 изображен угловой блок, содержащий расположенные перпендикулярно по отношению друг к другу две лицевые грани 1 и 2 длины 14 и 14, соответственно, и две внутренние грани 3 и 4 длины 14, и 14, соответственно, а также верхнюю 5 и нижнюю 6 грани Г-образной формы и торцевые грани 7 и 8. Ширина блока обозначена как В. В изображенной на фиг. 1 форме реализации вертикальные сквозные отверстия 9 выполнены в зонах обеих лицевых граней 1 и 2, а на торцевых гранях 7 и 8 выполнено по одному вертикальному пазу 10 и 11, соответственно. Между внутренними гранями 3 и 4 выполнен переход по радиусу К.На фиг. 2 также изображен угловой блок, содержащий расположенные перпендикулярно по отношению друг к другу две лицевые грани 1 и 2 длины 14 и 14, соответственно,и две внутренние грани 3 и 4 длины 14 и 14, соответственно, а также верхнюю 5 и нижнюю 6 грани Г-образной формы и торцевые грани 7 и 8. Ширина блока также обозначена как В. Однако в этой форме реализации вертикальные сквозные отверстия 9 выполнены только в зоне лицевой грани 1, а на торцевых гранях 7 и 8 выполнено по два вертикальных паза 12 и 13 и 14 и 15, соответственно, которые имеют ширину Ьщ, Ь 13, Ь 14 и Ь 15, соответственно, при этом выполняется условие Ьш Ь 13 Ь 14 Ь 15 5 О,5 В. На лицевых гранях 1 и 2 выполнены элементы декора в виде неровностей, формирующих образ поверхности необработанного камня.Блок заявляемой конструкции функционирует в составе, например, облицовки стены здания следующим образом.При облицовке угловой зоны здания блоки устанавливают таким образом, что в двух смежных по вертикали рядах блоки расположены по отношению друг к другу с поворотом на 18 О относительно горизонтальной оси. Таким образом, за счет того, что длину 14 лицевой грани 1 выбирают, как правило, в 2 раза больше, чем длину 14 лицевой грани 2(аналогично, длины 14 и 14 внутренних граней 3 и 4, соответственно, соотносятся, примерно, как 21), сквозные отверстия 9 этих двух смежных по вертикали блоков образуют не сквозной канал, а изолированные завоздушенные полости.При этом, при условии, что рядовые блоки соответствующего типоразмера, используемые в облицовке, также снабжены соответствующим(ими) пазом(ами) на торцевых гранях, пазы 10 (12 и 13) и 11 (14 и 15) формируют с соответствующими пазами на торцевых гранях рядовых блоков, смежных с угловым, сквозные отверстия, которые, с учетом сдвига смежных по вертикали угловых и рядовых блоков, образуют дополнительные завоздушенные полости.Таким образом, за счет выполнения дополнительных сквозных отверстий (пустот) в блоке удается значительно снизить массу блока и расход материала на его изготовление,создать воздушные термоизоляционные полости в облицовке (кладке), уменьшить количество мест промерзания (мостиков холода). Кроме того, за счет создания, благодаря вь 1 полнению пазов на торцевых гранях блока, дополнительных воздушных термоизоляционных полостей в зоне шва снижается также коэффициент теплопередачи в зоне шва.Заявляемый блок во всех возможных в рамках объема притязаний формах реализации,которые должны быть очевидны для специалиста в данной области из вышеприведенного описания, является высокотехнологичным и обеспечивает повышение эффективности проведения строительных (отделочных) работ и последующей эксплуатации зданий или сооружений.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
