Блок декоративный строительный

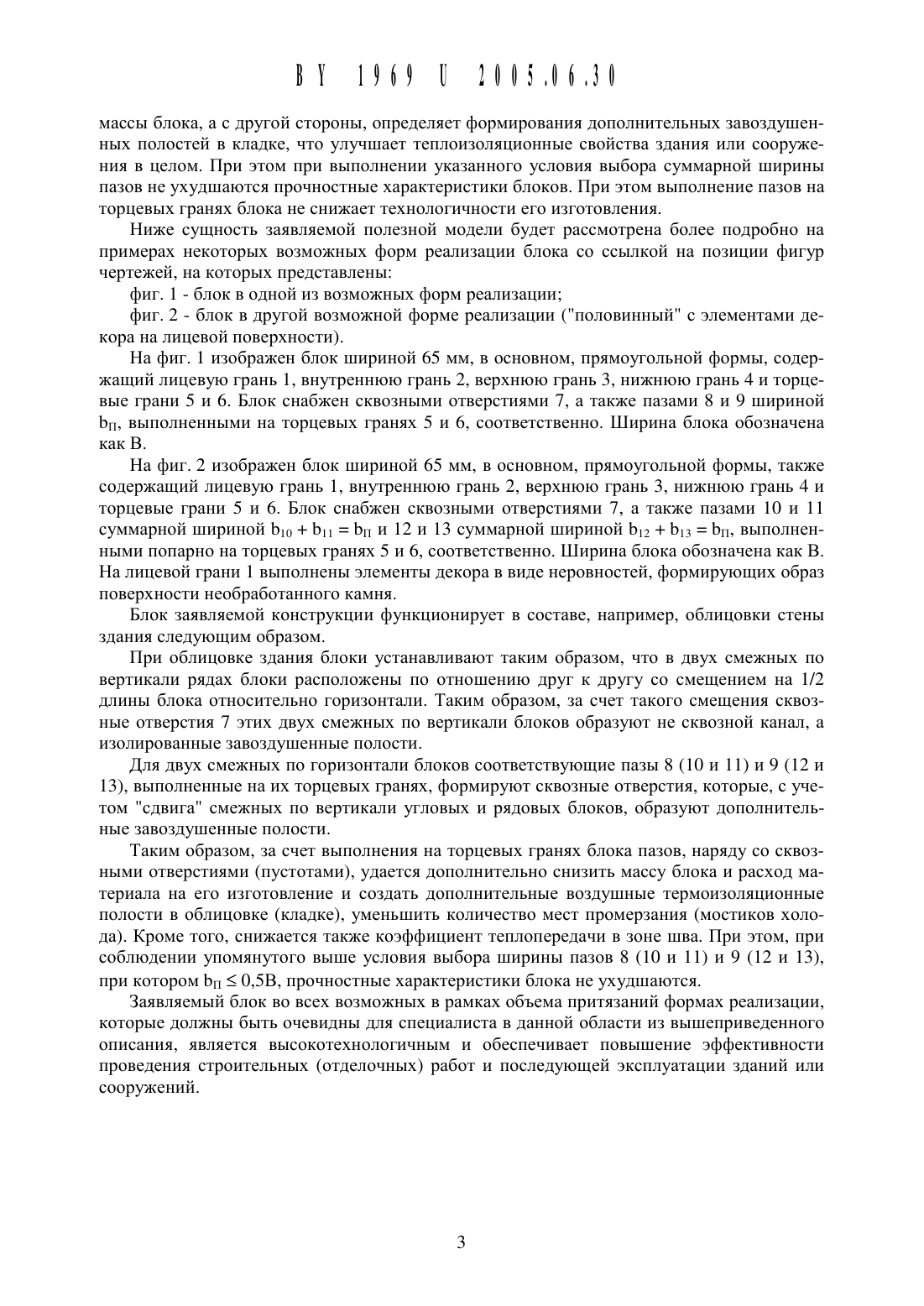

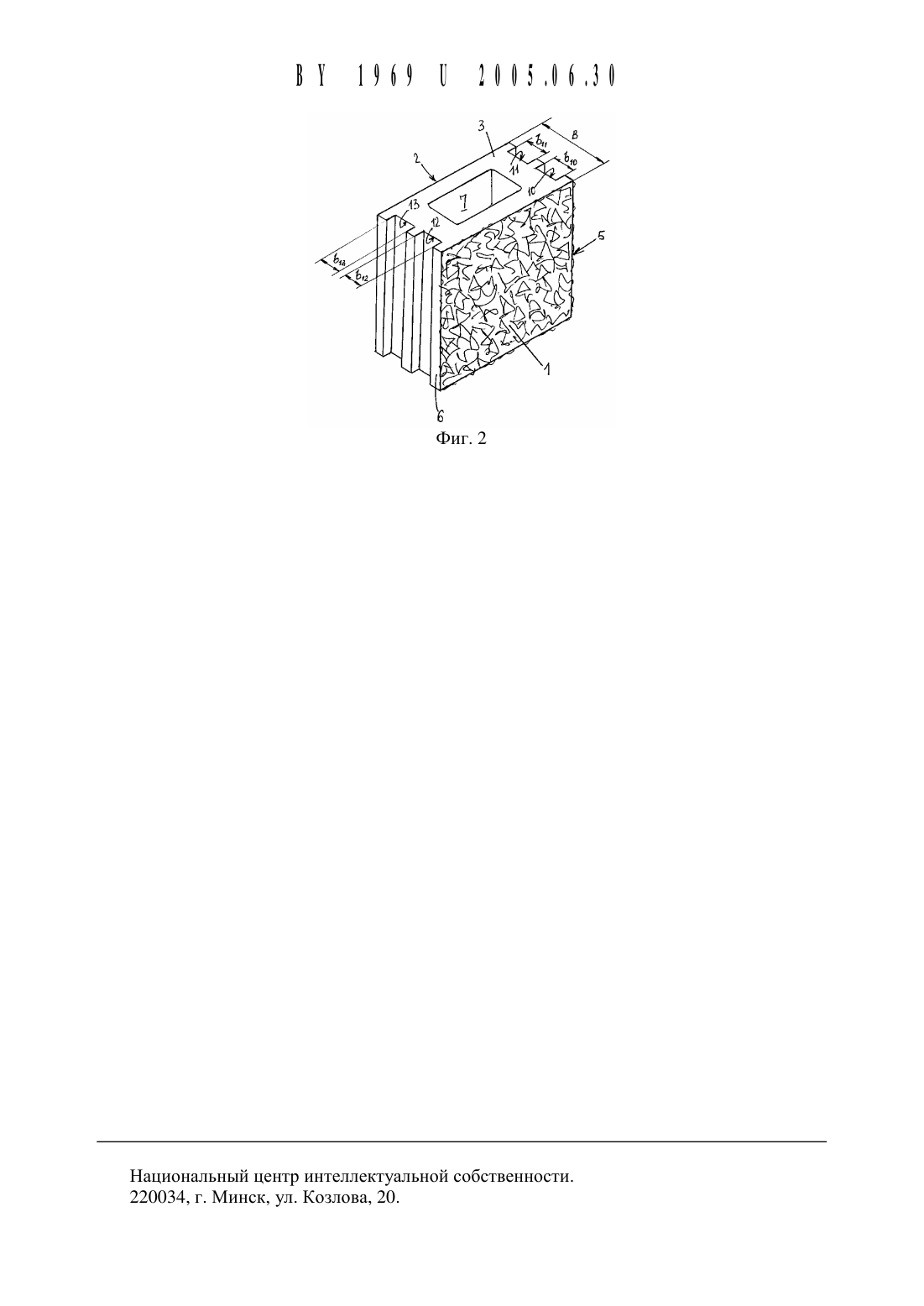

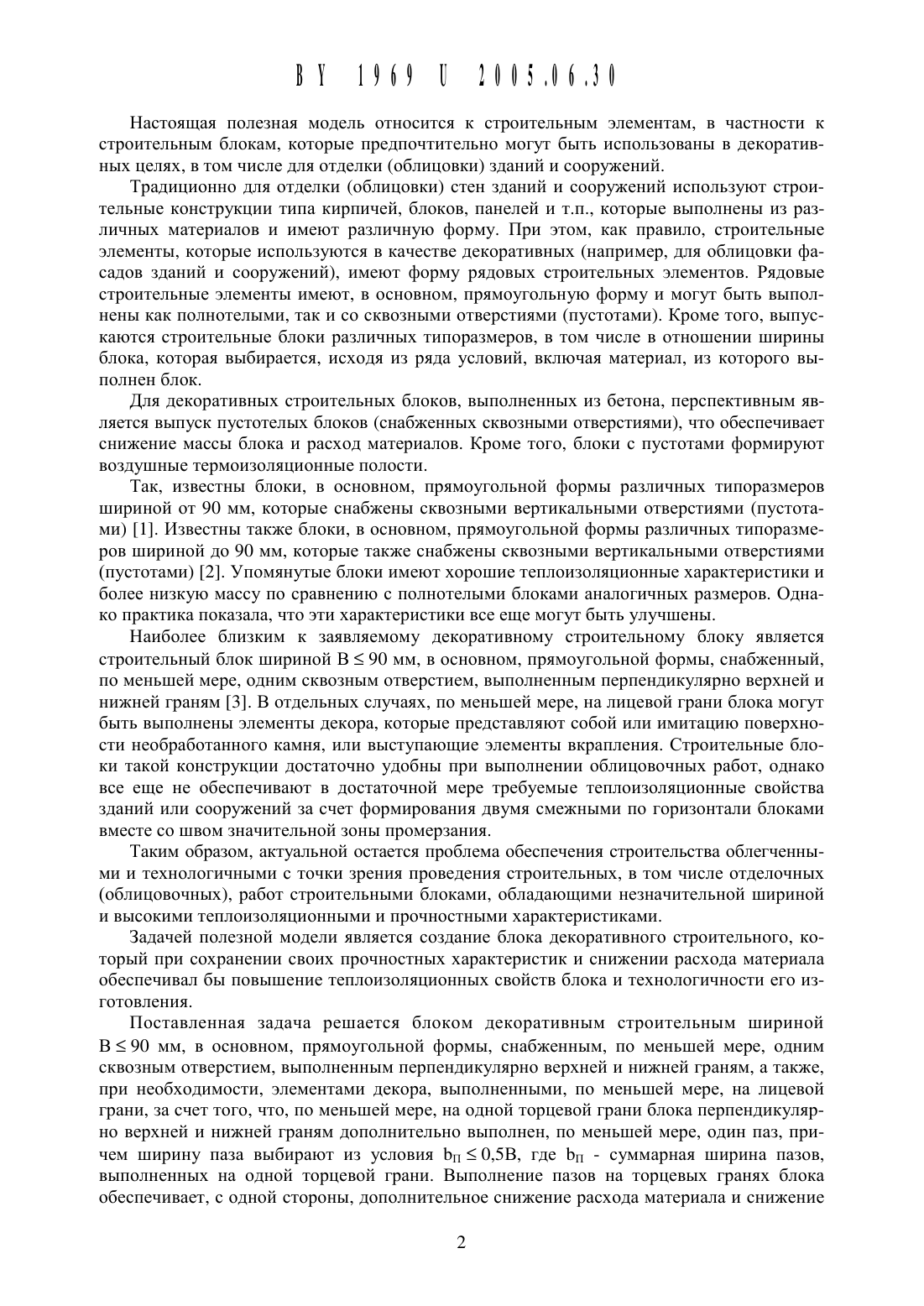

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(72) Авторы Руткевич Владимир Богданович Свирин Юрий Петрович Чувилин Юрий Михайлович (ВУ)Блок декоративный строительный шириной В 5 90 мм, в основном, прямоугольной формы, снабженный, по меньшей мере, одним сквозным отверстием, выполненным перпендикулярно верхней и нижней граням, а также, при необходимости, элементами декора,выполненными, по меньшей мере, на лицевой грани, отличающийся тем, что, по меньшей мере, на одной торцевой грани блока перпендикулярно верхней и нижней граням дополнительно выполнен, по меньшей мере, один паз, причем ширину паза выбирают из условия ЬП 5 0,5 В, где ЬП - суммарная ширина пазов, выполненных на одной торцевой грани.1. Блоки стеновые. Сайт фирмы СтройСервис 2008. найдено 2004.10.25. Найдено из Интернет 1 шр//шшш 5 Поу 5 егу 1 се 2008.г 11/Ь 1 о 11.11 ш 1.2. Каталог фирмы ВЕЗБЕК СОМРАЫУ. Мобеш ВЫШЛИ Магегйа 1. ОиаШу Сопсгеге Мазопгу Ппйгз. В 1111 ег 1 п 94-А 2/92-10 М-УР/ 1992.Настоящая полезная Модель относится К строительным элементам, в частности К строительным блокам, которые предпочтительно могут быть использованы в декоративных целях, в том числе для отделки (облицовки) зданий и сооружений.Традиционно для отделки (облицовки) стен зданий и сооружений используют строительные конструкции типа кирпичей, блоков, панелей и т.п., которые выполнены из различных материалов и имеют различную форму. При этом, как правило, строительные элементы, которые используются в качестве декоративных (например, для облицовки фасадов зданий и сооружений), имеют форму рядовых строительных элементов. Рядовые строительные элементы имеют, в основном, прямоугольную форму и могут быть вь 1 полнены как полнотелыми, так и со сквозными отверстиями (пустотами). Кроме того, вь 1 пускаются строительные блоки различных типоразмеров, в том числе в отношении Ширины блока, которая выбирается, исходя из ряда условий, включая материал, из которого вь 1 полнен блок.Для декоративных строительных блоков, выполненных из бетона, перспективным является выпуск пустотелых блоков (снабженных сквозными отверстиями), что обеспечивает снижение массы блока и расход материалов. Кроме того, блоки с пустотами формируют воздушные термоизоляционные полости.Так, известны блоки, в основном, прямоугольной формы различных типоразмеров шириной от 90 мм, которые снабжены сквозными вертикальными отверстиями (пустотами) 1. Известны также блоки, в основном, прямоугольной формы различных типоразмеров шириной до 90 мм, которые также снабжены сквозными вертикальными отверстиями(пустотами) 2. Упомянутые блоки имеют хорошие теплоизоляционные характеристики и более низкую массу по сравнению с полнотелыми блоками аналогичных размеров. Однако практика показала, что эти характеристики все еше могут быть улучшены.Наиболее близким к заявляемому декоративному строительному блоку является строительный блок шириной В 5 90 мм, в основном, прямоугольной формы, снабженный,по меньшей мере, одним сквозным отверстием, выполненным перпендикулярно верхней и нижней граням 3. В отдельных случаях, по меньшей мере, на лицевой грани блока могут быть выполнены элементы декора, которые представляют собой или имитацию поверхности необработанного камня, или выступающие элементы вкрапления. Строительные блоки такой конструкции достаточно удобны при выполнении облицовочных работ, однако все еЩе не обеспечивают в достаточной мере требуемые теплоизоляционные свойства зданий или сооружений за счет формирования двумя смежными по горизонтали блоками вместе со швом значительной зоны промерзания.Таким образом, актуальной остается проблема обеспечения строительства облегченнь 1 ми и технологичными с точки зрения проведения строительных, в том числе отделочных(облицовочных), работ строительными блоками, обладаюшими незначительной шириной и высокими теплоизоляционными и прочностными характеристиками.Задачей полезной модели является создание блока декоративного строительного, который при сохранении своих прочностных характеристик и снижении расхода материала обеспечивал бы повышение теплоизоляционных свойств блока и технологичности его изготовления.Поставленная задача решается блоком декоративным строительным шириной В 90 мм, в основном, прямоугольной формы, снабженным, по меньшей мере, одним сквозным отверстием, выполненным перпендикулярно верхней и нижней граням, а также,при необходимости, элементами декора, выполненными, по меньшей мере, на лицевой грани, за счет того, что, по меньшей мере, на одной торцевой грани блока перпендикулярно верхней и нижней граням дополнительно выполнен, по меньшей мере, один паз, причем ширину паза выбирают из условия ЬП 0,5 В, где ЬП - суммарная ширина пазов,выполненных на одной торцевой грани. Выполнение пазов на торцевых гранях блока обеспечивает, с одной стороны, дополнительное снижение расхода материала и снижениемассы блока, а с другой стороны, определяет формирования дополнительных завоздушеннь 1 х полостей в кладке, что улучшает теплоизоляционные свойства здания или сооружения в целом. При этом при выполнении указанного условия выбора суммарной Ширины пазов не ухудшаются прочностные характеристики блоков. При этом выполнение пазов на торцевых гранях блока не снижает технологичности его изготовления.Ниже сущность заявляемой полезной модели будет рассмотрена более подробно на примерах некоторых возможных форм реализации блока со ссылкой на позиции фигур чертежей, на которых представленыфиг. 1 - блок в одной из возможных форм реализациифиг. 2 - блок в другой возможной форме реализации (половинный с элементами декора на лицевой поверхности).На фиг. 1 изображен блок шириной 65 мм, в основном, прямоугольной формы, содержащий лицевую грань 1, внутреннюю грань 2, верхнюю грань 3, нижнюю грань 4 и торцевые грани 5 и 6. Блок снабжен сквозными отверстиями 7, а также пазами 8 и 9 шириной ЬП, выполненными на торцевых гранях 5 и 6, соответственно. Ширина блока обозначена как В.На фиг. 2 изображен блок шириной 65 мм, в основном, прямоугольной формы, также содержащий лицевую грань 1, внутреннюю грань 2, верхнюю грань 3, нижнюю грань 4 и торцевые грани 5 и 6. Блок снабжен сквозными отверстиями 7, а также пазами 10 и 11 суммарной шириной ЬЮ ЬН ЬП и 12 и 13 суммарной шириной Ьш Ь 13 ЬП, вь 1 полненными попарно на торцевых гранях 5 и 6, соответственно. Ширина блока обозначена как В. На лицевой грани 1 выполнены элементы декора в виде неровностей, формирующих образ поверхности необработанного камня.Блок заявляемой конструкции функционирует в составе, например, облицовки стены здания следующим образом.При облицовке здания блоки устанавливают таким образом, что в двух смежных по вертикали рядах блоки расположены по отношению друг к другу со смещением на 1/2 длины блока относительно горизонтали. Таким образом, за счет такого смещения сквозные отверстия 7 этих двух смежных по вертикали блоков образуют не сквозной канал, а изолированные завоздушенные полости.Для двух смежных по горизонтали блоков соответствующие пазы 8 (10 и 11) и 9 (12 и 13), выполненные на их торцевых гранях, формируют сквозные отверстия, которые, с учетом сдвига смежных по вертикали угловых и рядовых блоков, образуют дополнительные завоздушенные полости.Таким образом, за счет выполнения на торцевых гранях блока пазов, наряду со сквозными отверстиями (пустотами), удается дополнительно снизить массу блока и расход материала на его изготовление и создать дополнительные воздушные термоизоляционные полости в облицовке (кладке), уменьшить количество мест промерзания (мостиков холода). Кроме того, снижается также коэффициент теплопередачи в зоне шва. При этом, при соблюдении упомянутого выше условия выбора ширины пазов 8 (10 и 11) и 9 (12 и 13),при котором ЬП 5 О,5 В, прочностные характеристики блока не ухудшаются.Заявляемь 1 й блок во всех возможных в рамках объема притязаний формах реализации,которые должны быть очевидны для специалиста в данной области из вышеприведенного описания, является высокотехнологичным и обеспечивает повышение эффективности проведения строительных (отделочных) работ и последующей эксплуатации зданий или сооружений.Национальный центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
