Переносной портативный туалет

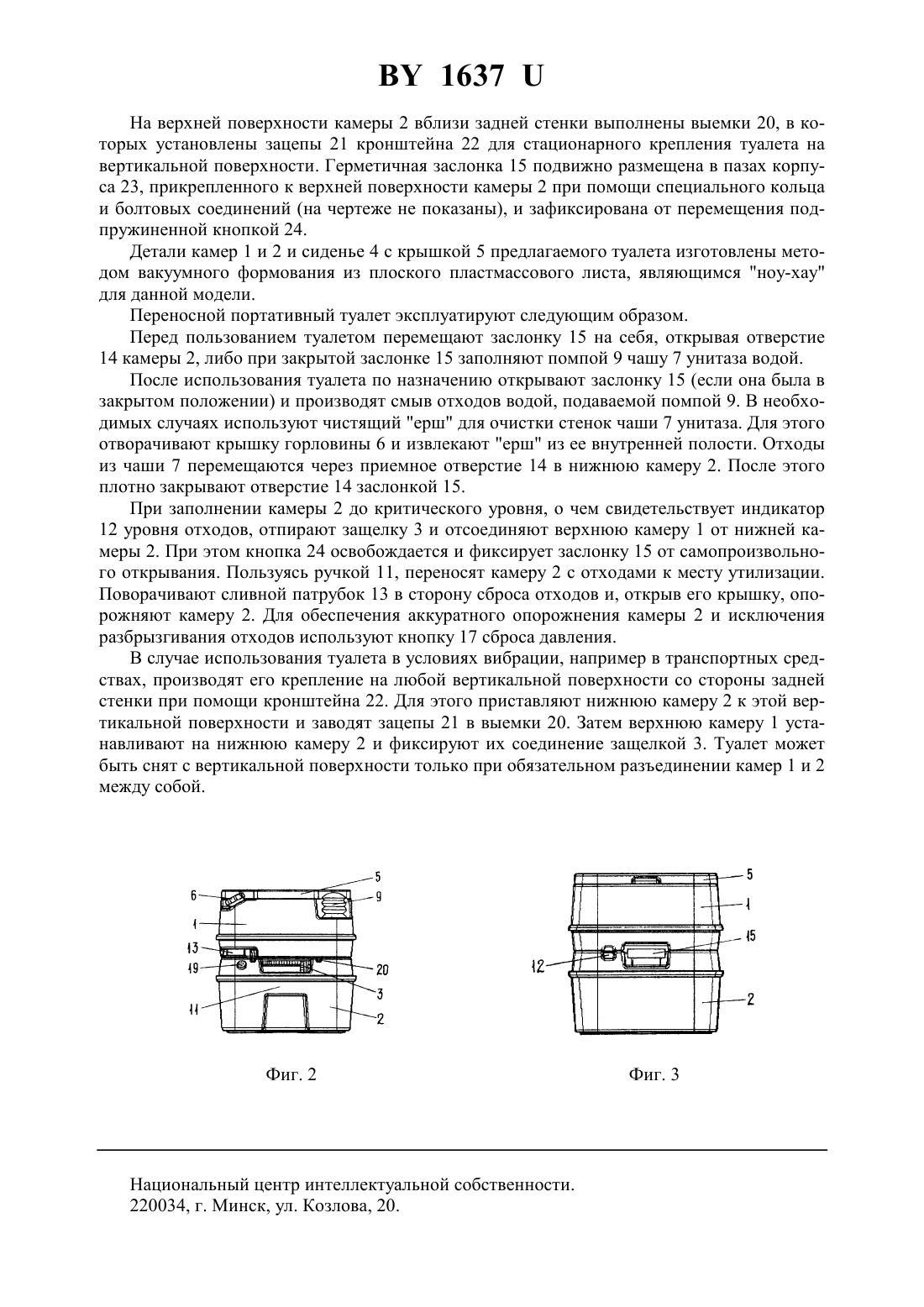

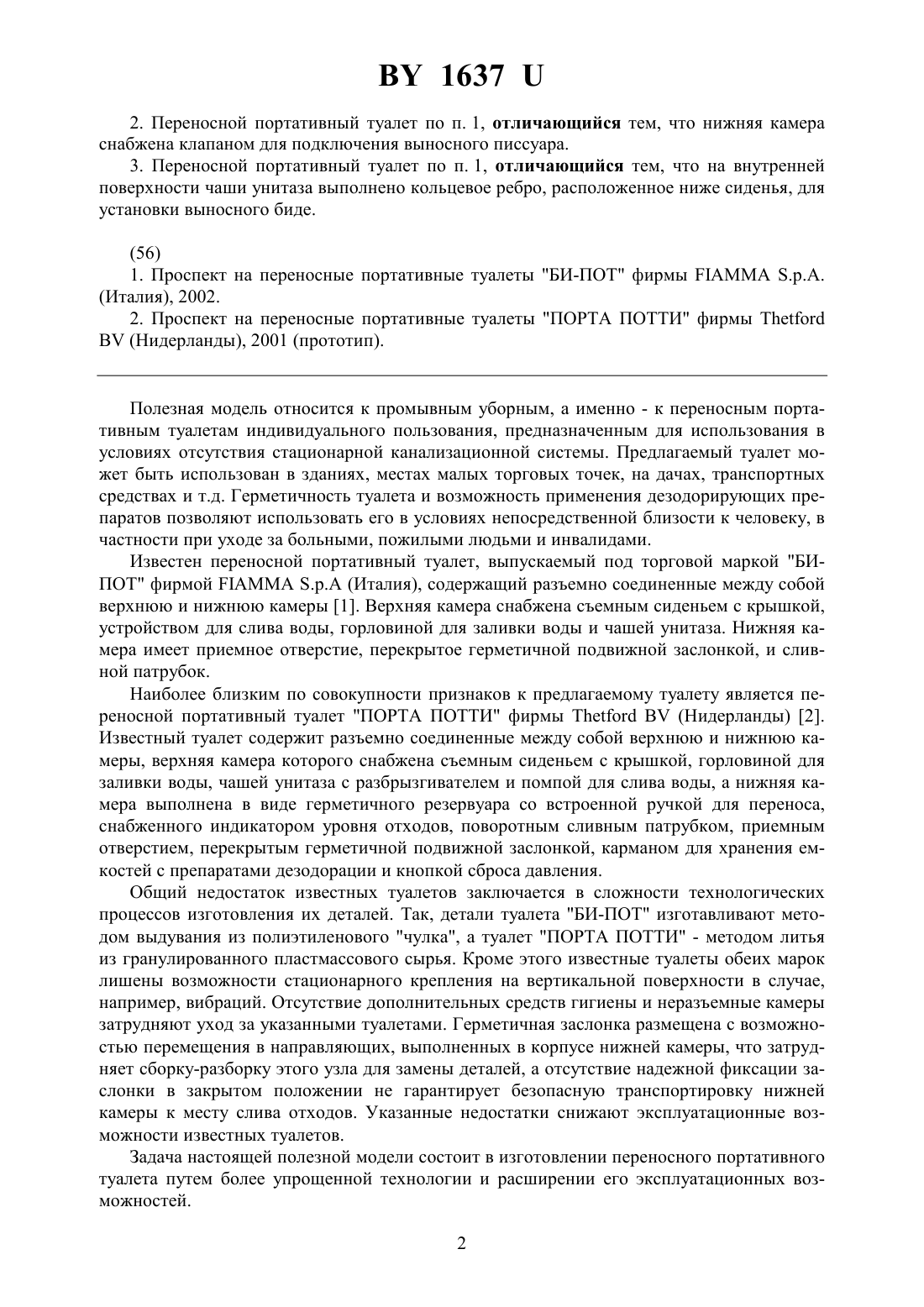

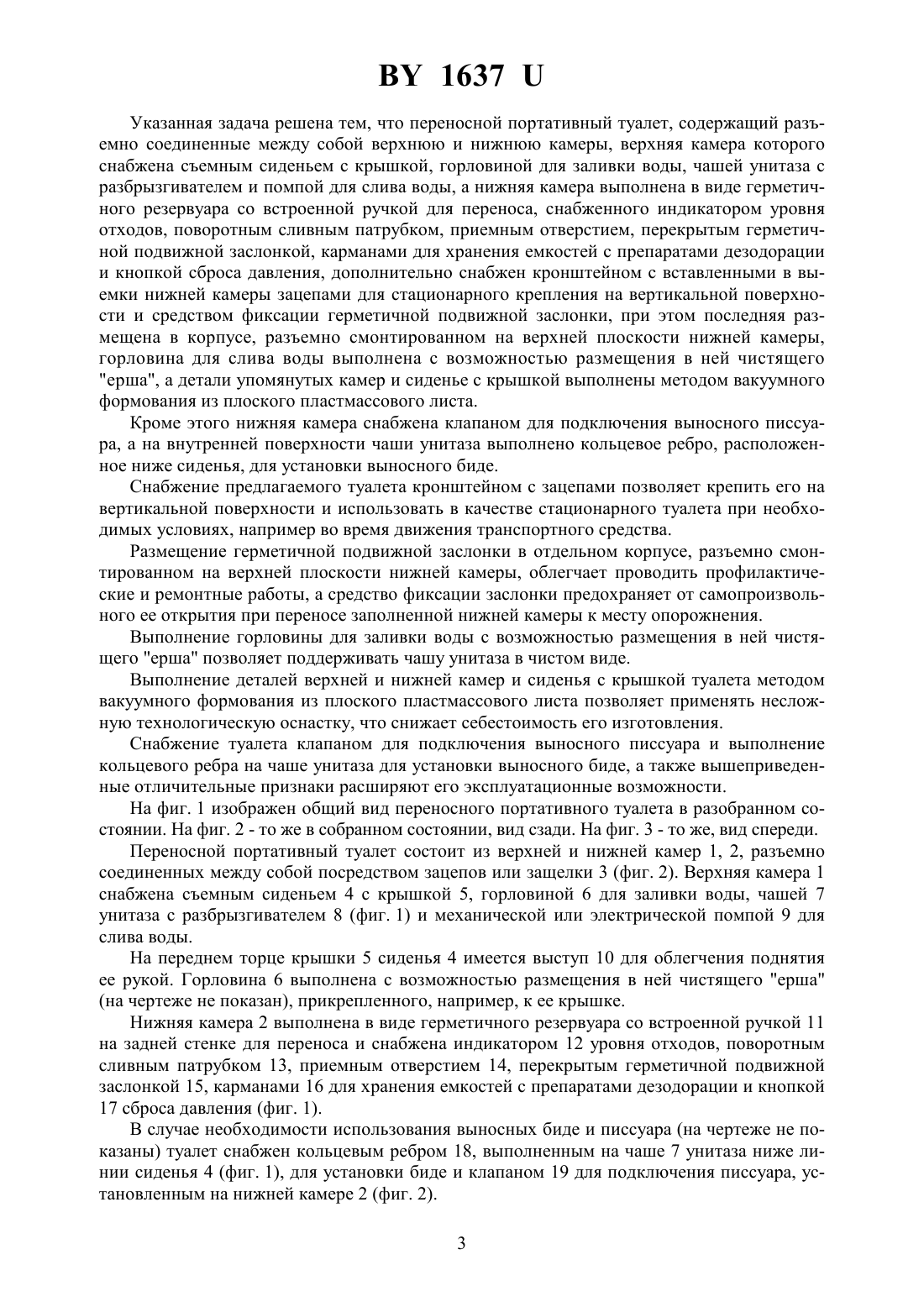

(51)03 7/00,47 11/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Косенков Игорь Юрьевич(72) Автор Косенков Игорь Юрьевич(73) Патентообладатель Косенков Игорь Юрьевич(57) 1. Переносной портативный туалет, содержащий разъемно соединенные между собой верхнюю и нижнюю камеры, верхняя камера которого снабжена съемным сиденьем с крышкой, горловиной для заливки воды, чашей унитаза с разбрызгивателем и помпой для слива воды, а нижняя камера выполнена в виде герметичного резервуара со встроенной ручкой для переноса, снабженного индикатором уровня отходов, поворотным сливным патрубком, приемным отверстием, перекрытым герметичной подвижной заслонкой, карманами для хранения емкостей с препаратами дезодорации и кнопкой сброса давления,отличающийся тем, что он дополнительно снабжен кронштейном с вставленными в выемки нижней камеры зацепами для стационарного крепления на вертикальной поверхности и средством фиксации герметичной подвижной заслонки, при этом последняя размещена в корпусе, разъемно смонтированном на верхней плоскости нижней камеры, горловина для слива воды выполнена с возможностью размещения в ней чистящего ерша, а детали упомянутых камер и сиденье с крышкой выполнены методом вакуумного формования из плоского пластмассового листа. 16372. Переносной портативный туалет по п. 1, отличающийся тем, что нижняя камера снабжена клапаном для подключения выносного писсуара. 3. Переносной портативный туалет по п. 1, отличающийся тем, что на внутренней поверхности чаши унитаза выполнено кольцевое ребро, расположенное ниже сиденья, для установки выносного биде.(56) 1. Проспект на переносные портативные туалеты БИ-ПОТ фирмы(Италия), 2002. 2. Проспект на переносные портативные туалеты ПОРТА ПОТТИ фирмы(Нидерланды), 2001 (прототип). Полезная модель относится к промывным уборным, а именно - к переносным портативным туалетам индивидуального пользования, предназначенным для использования в условиях отсутствия стационарной канализационной системы. Предлагаемый туалет может быть использован в зданиях, местах малых торговых точек, на дачах, транспортных средствах и т.д. Герметичность туалета и возможность применения дезодорирующих препаратов позволяют использовать его в условиях непосредственной близости к человеку, в частности при уходе за больными, пожилыми людьми и инвалидами. Известен переносной портативный туалет, выпускаемый под торговой маркой БИПОТ фирмой.р.А (Италия), содержащий разъемно соединенные между собой верхнюю и нижнюю камеры 1. Верхняя камера снабжена съемным сиденьем с крышкой,устройством для слива воды, горловиной для заливки воды и чашей унитаза. Нижняя камера имеет приемное отверстие, перекрытое герметичной подвижной заслонкой, и сливной патрубок. Наиболее близким по совокупности признаков к предлагаемому туалету является переносной портативный туалет ПОРТА ПОТТИ фирмы(Нидерланды) 2. Известный туалет содержит разъемно соединенные между собой верхнюю и нижнюю камеры, верхняя камера которого снабжена съемным сиденьем с крышкой, горловиной для заливки воды, чашей унитаза с разбрызгивателем и помпой для слива воды, а нижняя камера выполнена в виде герметичного резервуара со встроенной ручкой для переноса,снабженного индикатором уровня отходов, поворотным сливным патрубком, приемным отверстием, перекрытым герметичной подвижной заслонкой, карманом для хранения емкостей с препаратами дезодорации и кнопкой сброса давления. Общий недостаток известных туалетов заключается в сложности технологических процессов изготовления их деталей. Так, детали туалета БИ-ПОТ изготавливают методом выдувания из полиэтиленового чулка, а туалет ПОРТА ПОТТИ - методом литья из гранулированного пластмассового сырья. Кроме этого известные туалеты обеих марок лишены возможности стационарного крепления на вертикальной поверхности в случае,например, вибраций. Отсутствие дополнительных средств гигиены и неразъемные камеры затрудняют уход за указанными туалетами. Герметичная заслонка размещена с возможностью перемещения в направляющих, выполненных в корпусе нижней камеры, что затрудняет сборку-разборку этого узла для замены деталей, а отсутствие надежной фиксации заслонки в закрытом положении не гарантирует безопасную транспортировку нижней камеры к месту слива отходов. Указанные недостатки снижают эксплуатационные возможности известных туалетов. Задача настоящей полезной модели состоит в изготовлении переносного портативного туалета путем более упрощенной технологии и расширении его эксплуатационных возможностей. 2 1637 Указанная задача решена тем, что переносной портативный туалет, содержащий разъемно соединенные между собой верхнюю и нижнюю камеры, верхняя камера которого снабжена съемным сиденьем с крышкой, горловиной для заливки воды, чашей унитаза с разбрызгивателем и помпой для слива воды, а нижняя камера выполнена в виде герметичного резервуара со встроенной ручкой для переноса, снабженного индикатором уровня отходов, поворотным сливным патрубком, приемным отверстием, перекрытым герметичной подвижной заслонкой, карманами для хранения емкостей с препаратами дезодорации и кнопкой сброса давления, дополнительно снабжен кронштейном с вставленными в выемки нижней камеры зацепами для стационарного крепления на вертикальной поверхности и средством фиксации герметичной подвижной заслонки, при этом последняя размещена в корпусе, разъемно смонтированном на верхней плоскости нижней камеры,горловина для слива воды выполнена с возможностью размещения в ней чистящего ерша, а детали упомянутых камер и сиденье с крышкой выполнены методом вакуумного формования из плоского пластмассового листа. Кроме этого нижняя камера снабжена клапаном для подключения выносного писсуара, а на внутренней поверхности чаши унитаза выполнено кольцевое ребро, расположенное ниже сиденья, для установки выносного биде. Снабжение предлагаемого туалета кронштейном с зацепами позволяет крепить его на вертикальной поверхности и использовать в качестве стационарного туалета при необходимых условиях, например во время движения транспортного средства. Размещение герметичной подвижной заслонки в отдельном корпусе, разъемно смонтированном на верхней плоскости нижней камеры, облегчает проводить профилактические и ремонтные работы, а средство фиксации заслонки предохраняет от самопроизвольного ее открытия при переносе заполненной нижней камеры к месту опорожнения. Выполнение горловины для заливки воды с возможностью размещения в ней чистящего ерша позволяет поддерживать чашу унитаза в чистом виде. Выполнение деталей верхней и нижней камер и сиденья с крышкой туалета методом вакуумного формования из плоского пластмассового листа позволяет применять несложную технологическую оснастку, что снижает себестоимость его изготовления. Снабжение туалета клапаном для подключения выносного писсуара и выполнение кольцевого ребра на чаше унитаза для установки выносного биде, а также вышеприведенные отличительные признаки расширяют его эксплуатационные возможности. На фиг. 1 изображен общий вид переносного портативного туалета в разобранном состоянии. На фиг. 2 - то же в собранном состоянии, вид сзади. На фиг. 3 - то же, вид спереди. Переносной портативный туалет состоит из верхней и нижней камер 1, 2, разъемно соединенных между собой посредством зацепов или защелки 3 (фиг. 2). Верхняя камера 1 снабжена съемным сиденьем 4 с крышкой 5, горловиной 6 для заливки воды, чашей 7 унитаза с разбрызгивателем 8 (фиг. 1) и механической или электрической помпой 9 для слива воды. На переднем торце крышки 5 сиденья 4 имеется выступ 10 для облегчения поднятия ее рукой. Горловина 6 выполнена с возможностью размещения в ней чистящего ерша(на чертеже не показан), прикрепленного, например, к ее крышке. Нижняя камера 2 выполнена в виде герметичного резервуара со встроенной ручкой 11 на задней стенке для переноса и снабжена индикатором 12 уровня отходов, поворотным сливным патрубком 13, приемным отверстием 14, перекрытым герметичной подвижной заслонкой 15, карманами 16 для хранения емкостей с препаратами дезодорации и кнопкой 17 сброса давления (фиг. 1). В случае необходимости использования выносных биде и писсуара (на чертеже не показаны) туалет снабжен кольцевым ребром 18, выполненным на чаше 7 унитаза ниже линии сиденья 4 (фиг. 1), для установки биде и клапаном 19 для подключения писсуара, установленным на нижней камере 2 (фиг. 2). 3 1637 На верхней поверхности камеры 2 вблизи задней стенки выполнены выемки 20, в которых установлены зацепы 21 кронштейна 22 для стационарного крепления туалета на вертикальной поверхности. Герметичная заслонка 15 подвижно размещена в пазах корпуса 23, прикрепленного к верхней поверхности камеры 2 при помощи специального кольца и болтовых соединений (на чертеже не показаны), и зафиксирована от перемещения подпружиненной кнопкой 24. Детали камер 1 и 2 и сиденье 4 с крышкой 5 предлагаемого туалета изготовлены методом вакуумного формования из плоского пластмассового листа, являющимся ноу-хау для данной модели. Переносной портативный туалет эксплуатируют следующим образом. Перед пользованием туалетом перемещают заслонку 15 на себя, открывая отверстие 14 камеры 2, либо при закрытой заслонке 15 заполняют помпой 9 чашу 7 унитаза водой. После использования туалета по назначению открывают заслонку 15 (если она была в закрытом положении) и производят смыв отходов водой, подаваемой помпой 9. В необходимых случаях используют чистящий ерш для очистки стенок чаши 7 унитаза. Для этого отворачивают крышку горловины 6 и извлекают ерш из ее внутренней полости. Отходы из чаши 7 перемещаются через приемное отверстие 14 в нижнюю камеру 2. После этого плотно закрывают отверстие 14 заслонкой 15. При заполнении камеры 2 до критического уровня, о чем свидетельствует индикатор 12 уровня отходов, отпирают защелку 3 и отсоединяют верхнюю камеру 1 от нижней камеры 2. При этом кнопка 24 освобождается и фиксирует заслонку 15 от самопроизвольного открывания. Пользуясь ручкой 11, переносят камеру 2 с отходами к месту утилизации. Поворачивают сливной патрубок 13 в сторону сброса отходов и, открыв его крышку, опорожняют камеру 2. Для обеспечения аккуратного опорожнения камеры 2 и исключения разбрызгивания отходов используют кнопку 17 сброса давления. В случае использования туалета в условиях вибрации, например в транспортных средствах, производят его крепление на любой вертикальной поверхности со стороны задней стенки при помощи кронштейна 22. Для этого приставляют нижнюю камеру 2 к этой вертикальной поверхности и заводят зацепы 21 в выемки 20. Затем верхнюю камеру 1 устанавливают на нижнюю камеру 2 и фиксируют их соединение защелкой 3. Туалет может быть снят с вертикальной поверхности только при обязательном разъединении камер 1 и 2 между собой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
